泽米克H9C悬臂梁式称重传感器

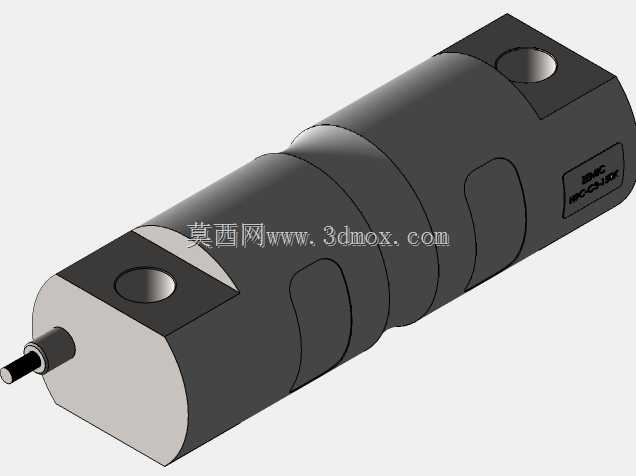

　　在工业称重与载荷检测环节里，悬臂梁式称重传感器是台秤、料斗秤、皮带秤以及各类在线称重工位最常用的核心测力元件。本次建模对象为一款两端带安装孔、中部为弹性体结构的剪切梁式载荷传感器，整体采用圆柱加方端的组合外形，金属外壳做了分段包覆处理，出线端位于梁体一侧，受力端与固定端的几何关系清晰，适合在SolidWorks环境中直接用于衡器总成布局、安装支架设计以及设备空间校核。

　　从实际用途来看，这类传感器的核心作用是把承载平台上的重力载荷按比例转换为可采集的电信号，再经由称重仪表换算为重量数值。在仓储物流的电子台秤、生产线上的检重秤、配料系统中的料罐称重模块以及包装机械的定量称重工位中，都能看到同结构产品的身影。它通常一端通过螺栓固定在设备基座上，另一端承受加载机构或秤台传递下来的垂直力，弹性体在载荷作用下产生微变形，贴附在内部应变区的电阻应变片随之发生阻值变化，经惠斯通电桥输出与载荷成正比的毫伏信号。

　　建模时首先要抓住的是弹性体的受力路径。该产品主体为长圆柱剪切梁结构，两端加工出带通孔的方形安装座，孔位用于穿装固定螺栓，安装面需要保证足够的平面度，以避免附加弯矩影响测量精度。中部多道环形台阶既是外壳与密封件的装配定位面，也在视觉上区分了弹性应变区与两端支撑区。出线侧采用小型电缆接头结构，信号电缆从梁体轴向引出，这种布局在料斗秤、平台秤等多粉尘、多冲洗场景中便于做防水折弯与走线固定。

　　外形与安装边界方面，整根传感器沿长度方向呈对称布置，两端安装孔的中心距是选型时最关键的尺寸，它直接决定秤台支撑点的跨距与顶板开孔位置。方形端部的厚度、孔径以及孔边到端面的距离，需要配合高强度螺栓与球面垫圈、压头组件使用，以保证载荷垂直作用于梁的设计受力点。圆柱段直径决定了传感器的抗偏载能力与额定载荷区间，建模时把各段直径、台阶长度、端部倒角以及电缆接头直径逐一还原，后续在装配体中就能快速检查秤台侧板、限位螺栓、防倾覆支架是否与传感器本体发生干涉。

　　设计思路上，这类剪切梁结构相比柱式传感器，对侧向力的抑制更好，安装高度也更低，适合在空间紧凑的工业衡器中使用。弹性体材料一般选用综合力学性能稳定的合金结构钢，表面经镀镍或涂装处理以适应潮湿、腐蚀环境；外壳分段处往往焊接或胶封有密封膜片，用于保护内部应变片与补偿电路。三维建模过程中，虽然不必把内部应变片、补偿电阻全部建出，但外壳分模线、铭牌区域、电缆引出口以及两端安装面的细节都应保留，这样在出工程图、做爆炸视图或与客户进行方案沟通时，能够准确表达装配关系。

　　在设备集成阶段，工程师通常会把三只或四只该型传感器均布在秤体下方，组成三点或四点支撑称重平台。此时模型的安装孔位、总高、压头接触面积就成为布局设计的直接依据：支撑座要预留传感器拆装空间，周边设置横向限位螺栓以抵御水平冲击，电缆走线槽需避开运动部件，并在接线盒处汇总信号。对于料仓称重场景，还要在模型基础上核对加料时的冲击载荷与偏载情况，必要时在传感器上方加装缓冲压头或万向支座，使作用力始终沿传感器敏感轴方向传递。

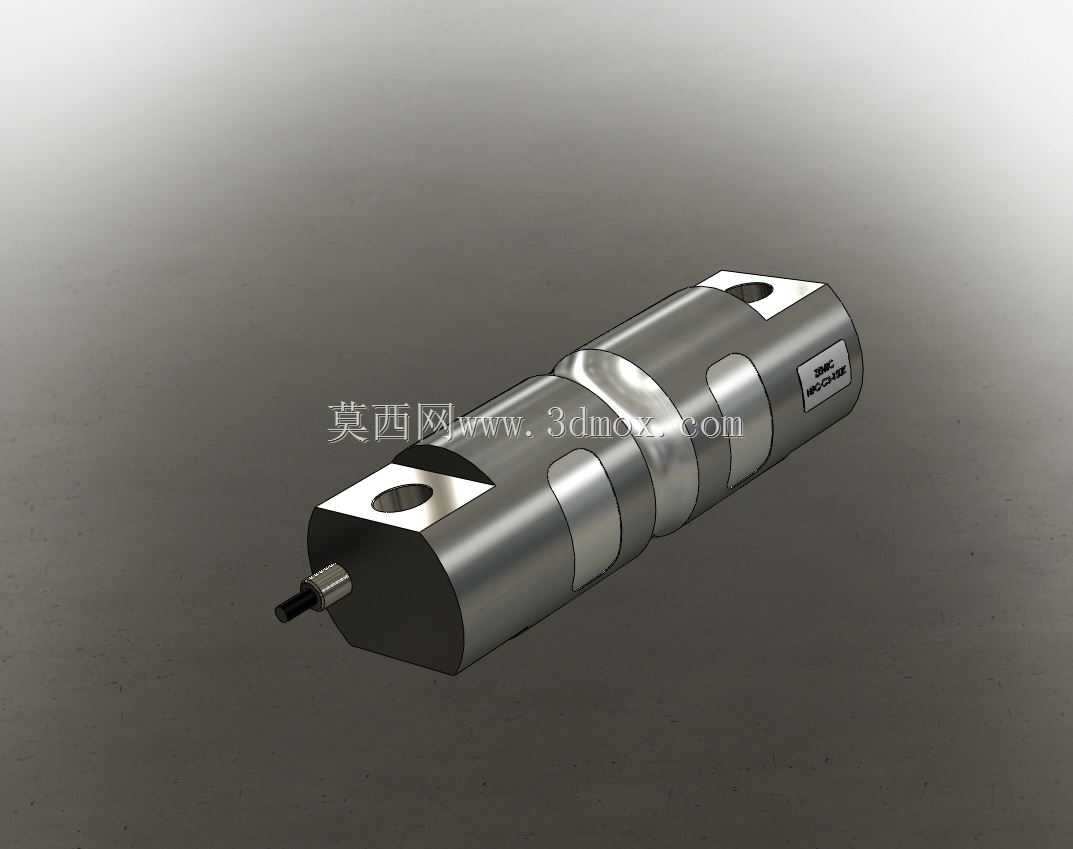

　　从结构建模练习角度看，该零件融合了圆柱拉伸、方块凸台、打孔、环形槽、倒角与圆角等典型特征，外形规则但细节丰富，适合用来训练对称类机械零件的参数化建模思路。完成实体后，可进一步赋予不锈钢与喷砂金属外观，在渲染环境中表现弹性体金属质感、铭牌印刷效果以及电缆的黑色哑光质感，从而用于产品样本、衡器方案展示或教学演示。整体而言，把安装边界、受力方向与密封走线这些工程要素在模型中表达清楚，比单纯追求外观相似更有实际价值，也能让该称重传感器模型在衡器设计、自动化称重工位布局与教学培训中直接发挥作用。
