柱式称重传感器是大吨位称重系统里最常见的力电转换核心,BM14G这类结构在汽车衡、轨道衡、料仓料斗秤、大型平台秤以及罐体称重场合使用频率很高。它的基本任务是把沿轴向施加的垂直载荷转换成可采集的电信号,再由仪表完成重量显示、累计、配料或超载保护。

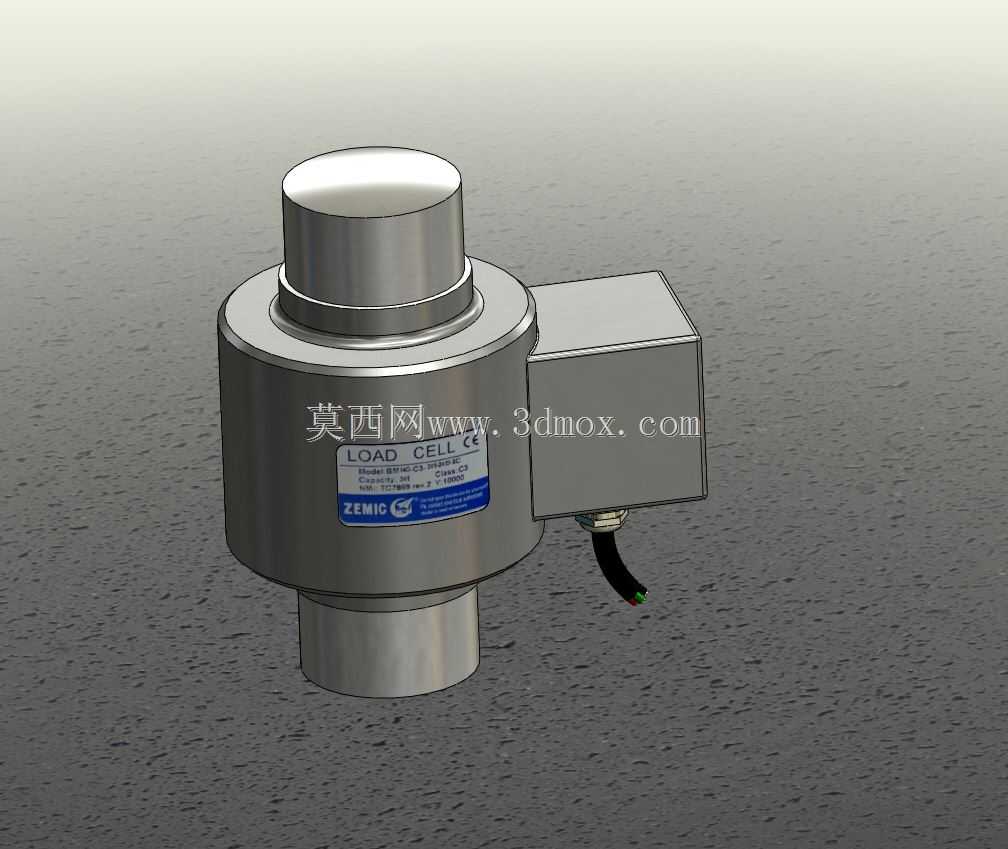

从外形看,主体为圆柱承载式结构,上下两端设置同轴承压柱面,中间为弹性体受力段。载荷沿中心轴线传递,弹性体内部贴装应变片,受力后产生微小弹性变形,应变片桥路输出与载荷成比例的毫伏信号。这种柱式方案的优势在于承载能力大、结构紧凑、轴向刚度高,适合几十吨到上百吨级的重载计量场景。

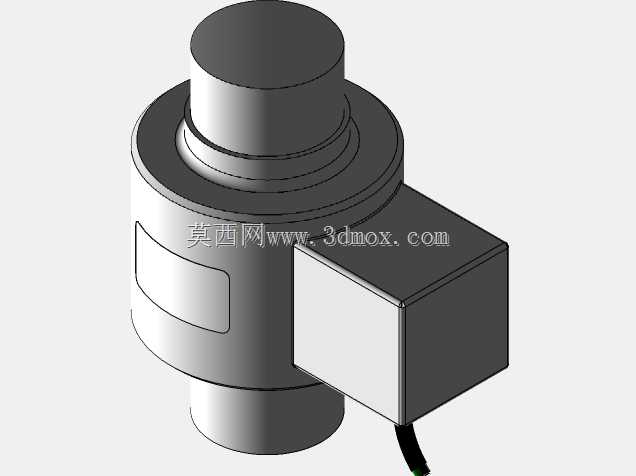

建模时需要重点处理几个装配关系。上部承压端与下部承压端必须保持较高同轴度,偏载会带来附加弯矩,使输出信号偏离真实轴向力。主体圆柱外侧设置接线盒腔体,腔体与弹性体壳体相连,用于容纳信号调理、补偿电路或接线端子;侧向出线口采用防水接头连接电缆,电缆从盒体下方引出,便于在秤体基础内走线。模型中接线盒为方形盒体,与圆柱主体形成明显的侧向突出结构,布置安装空间时不能只按圆柱外径估算,还需预留盒体宽度、线缆弯曲半径以及检修插拔空间。
实际安装通常在传感器上下两端配置承压座、压头或球面自复位连接件。球面或摇柱结构的作用,是在秤台受横向扰动、热胀冷缩或基础轻微不平的时候,让载荷尽量回到传感器轴线,减少侧向力和偏心载荷。对于多传感器并联的汽车衡,每个支承点都要控制垫板水平度和高度一致性;若基础沉降不一致,即使传感器本体精度很高,也会出现角差修正困难、重复性变差的问题。
弹性体设计围绕强度、刚度和灵敏度之间的平衡展开。柱式弹性体在额定载荷下既要保证应变区有足够应变量,使桥路输出稳定,又不能让整体变形过大,否则秤体动态响应发软,复位能力下降。外围壳体承担密封、防护和机械限位作用,接线盒部分需要考虑焊接或螺钉连接边界,盒盖处通常预留密封垫槽,以适应粉尘、雨水和冲洗环境。出线口位置偏低,有利于电缆自然下垂,但在基础积水场景中应配合弯管或走线槽,避免线缆长期浸泡。
选型和结构校核时,要关注额定载荷、极限过载、灵敏度、输出电阻、绝缘电阻、防护等级以及温度补偿范围。三维布局阶段更直观的是安装边界:传感器中心圆柱直径决定承压座开孔尺寸,上下柱端高度决定垫板与秤台之间的净空;侧面接线盒会增加横向轮廓,靠近基础侧板、限位螺栓或检修通道时要留出操作距离;电缆出口方向应在总装中统一,避免多台传感器出线交叉。
在料仓称重中,传感器常布置在支腿下方,管道连接应尽量采用柔性节,减少物料管道传递额外力;在汽车衡中,传感器与限位装置配合,既要允许车辆制动时的微小位移,又要限制过大横向冲击;在罐体计量中,还要考虑温度膨胀、搅拌振动和物料冲击对零点的影响。
该模型把圆柱弹性体、侧向接线盒、承压端和出线电缆作为完整装配表达,能够用于秤体框架干涉检查、安装支座设计、检修空间确认以及称重系统布置演示。对结构设计人员来说,理解其传力路径比单纯外观复刻更重要:垂直载荷从上端压入,经弹性体轴线传至下端基础,侧向盒体只承担电气容纳与防护功能,不应成为承力或限位接触点。围绕这一原则设计垫板、限位和走线,才能让称重传感器在重载工况下保持稳定计量。
