带座外球面立式滚珠轴承组件

项目分类:轴承座 发布时间:2022-06-09 ID:654602
  • 带座外球面立式滚珠轴承组件
  • 带座外球面立式滚珠轴承组件

  这套带座外球面滚珠轴承组件,是轻工输送线、小型风机、农业机械、食品包装设备以及非标自动化机架里非常常见的旋转支撑件。实际设备布置中,轴端往往需要同时承担径向载荷和少量不对中误差,若直接把深沟球轴承压入焊接支座,再单独加工端盖、油嘴和定位台阶,现场装配会耗费大量工时;一体式带座轴承把轴承外圈、铸造型座体、安装底板和润滑接口整合在一起,维修更换时只需松开锁紧件即可整体拆装,特别适合多工位连续生产线上快速维护。

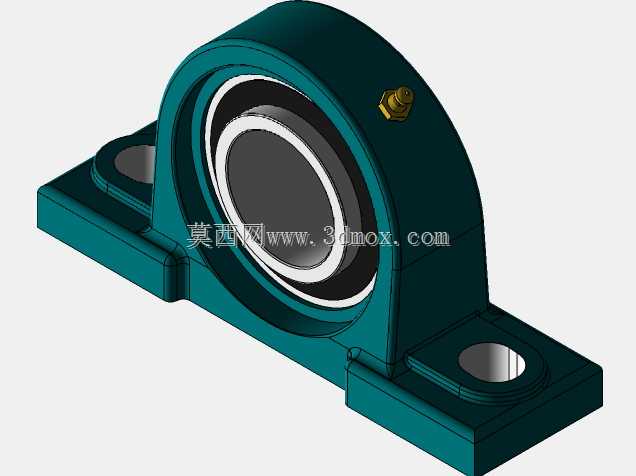

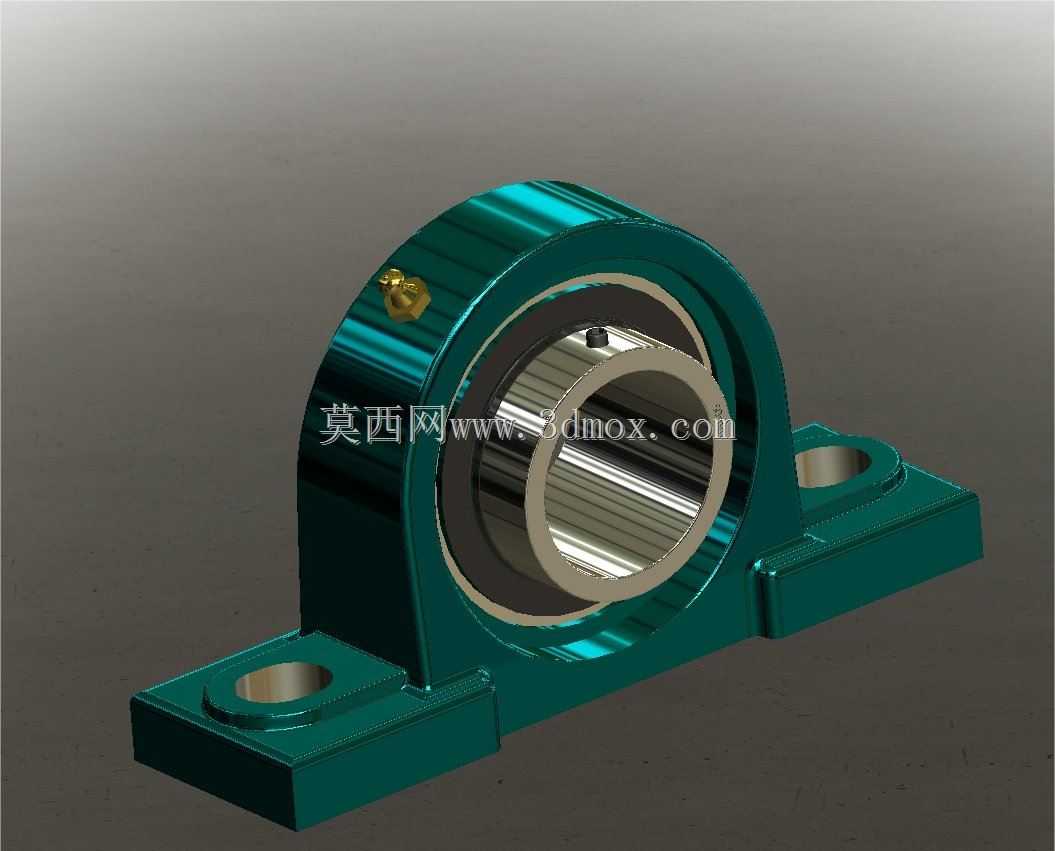

  从结构上看,模型呈现的是典型立式枕形座形式:底部为整块带两个长圆孔的安装底板,孔位沿轴向两侧对称布置,长圆孔允许轴承中心在小范围内调整,补偿机架焊接后孔距偏差;底板上方通过过渡圆角升起拱形承托腔体,腔体内部容纳外球面轴承外圈,外侧加厚壁面用于承受螺栓预紧和轴系振动。轴承内圈宽于普通深沟球轴承,一侧伸出座体端面,便于与轴肩、紧定螺钉或偏心套配合;顶部保留注油嘴位置,可在不拆座的情况下补充润滑脂,这在输送带驱动辊、张紧辊等长期运转部位很关键。

  建模时需要重点处理几处配合关系。首先是轴承外圈球面与座孔球面的接触,二者并非圆柱面定位,而是通过球面副允许内圈轴线相对座体产生小幅偏摆,用来吸收安装时的平行度误差;因此座孔不能简单画成直孔,应按球面半径建立回转曲面,并在两侧留出密封圈和挡圈空间。其次是内圈与轴的配合面,内孔通常按基孔制过渡配合设计,模型中应保留紧定螺钉孔或偏心锁紧套的特征,避免选型人员误以为是普通间隙套入。底板长圆孔的长度、宽度和沉台高度也要按常用螺栓规格确定,孔边到座体立壁的距离需保证扳手空间,否则现场紧固时套筒无法落入。

  外形尺寸方面,这类轴承座的核心边界由轴径、中心高和安装孔距共同决定。中心高是轴中心线到底板底面的距离,直接影响传动轴与减速机输出轴的对中高度;两安装孔中心距决定底板在机架纵梁上的跨距,孔距过小会降低抗倾覆能力,过大则占用机架空间。模型中底板厚度、加强圆角和腔体壁厚应按载荷比例协调,轻载传送场合可选用较薄截面,破碎机给料、振动筛进料端等冲击工况则需加大圆角并选更高规格。轴承外径、座体总宽和注油嘴顶部高度构成外围包络,布置防护罩或管路时要留出伸手加注润滑脂的空间。

  功能特性上,外球面轴承的优势不在于承受极大载荷,而在于对安装误差的容忍和维护便利。轴系运行中因机架变形、皮带张紧或热膨胀产生轻微偏斜时,球面外圈可在座孔内自适应转动,降低滚珠边缘应力;宽内圈增加了与轴的接触长度,使悬臂辊轴在受载时更稳定。座体通常采用铸铁材质,吸振性优于焊接钢板件,表面涂装后可用于多尘、潮湿环境;两侧密封结构把润滑脂封在轴承内部,同时阻挡粉尘、纤维和冲洗水进入。

  设计思路上,模型把安装基准、旋转支撑和润滑维护三个需求合并到一个零件族中。底板提供与机架连接的平面基准,拱形腔体承担轴承外圈载荷,顶部油嘴形成维护通道,内圈锁紧特征解决轴向定位。对于三维设计人员,调用此类标准件时不应只核对外观,还要在装配中检查轴伸长度、锁紧螺钉方向、油嘴朝向以及底板螺栓是否与下方梁面干涉;在输送设备中,还需结合皮带拉力方向判断座体受力侧,必要时增加止动挡块。整体来看,该组件结构紧凑、边界清晰,既能作为独立传动支撑件选型,也可作为辊筒、风机、搅拌小轴等部件的基础支撑模块。
