带菱形法兰座的润滑型滚珠轴承组件

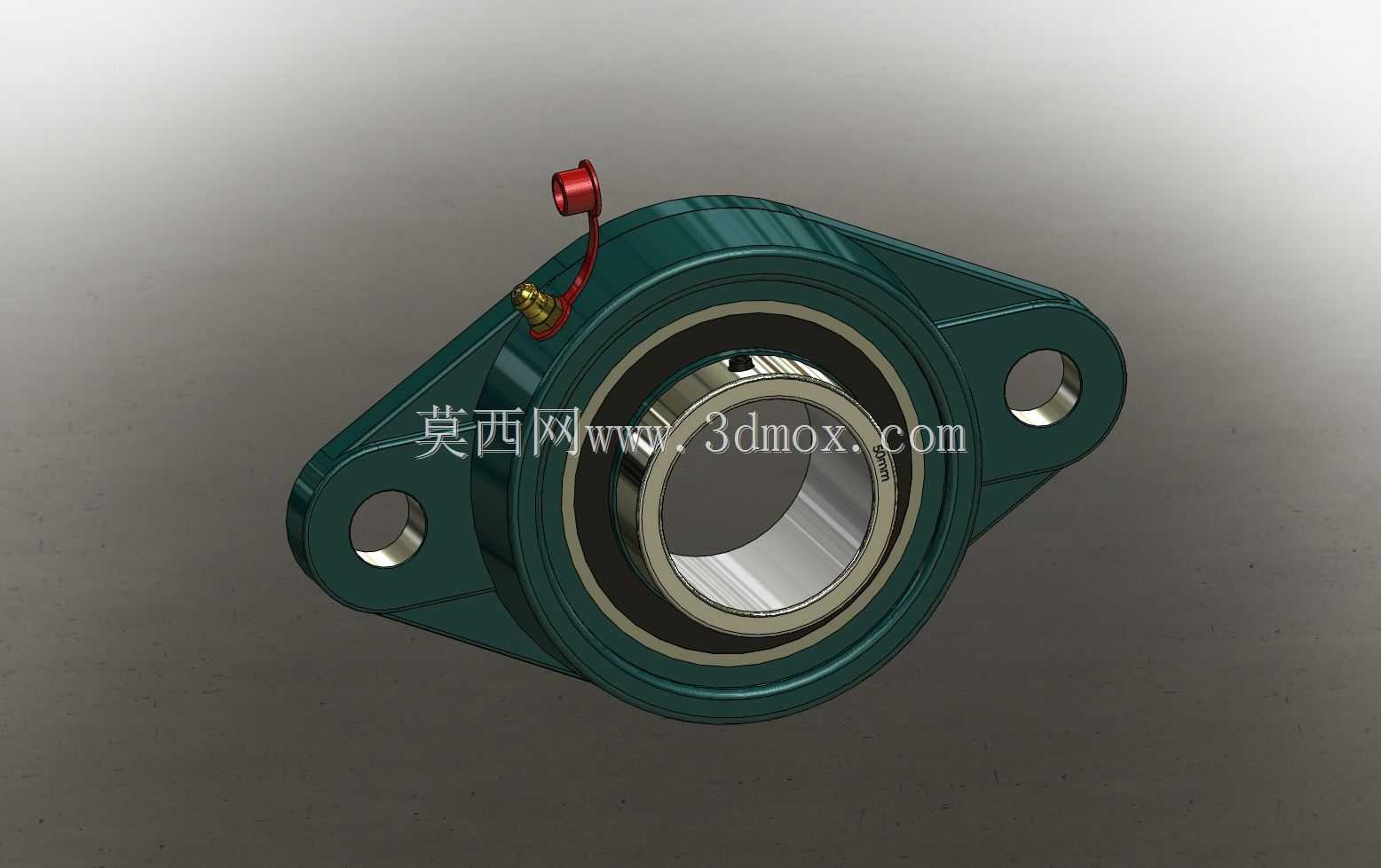

　　该三维作品呈现的是一套带菱形法兰安装座的滚珠轴承组件，主体由深沟球轴承内圈、滚动体保持架、外圈承载壳体、两侧菱形安装耳板以及外置润滑注油结构组成，整体用于旋转轴系的径向支撑与少量轴向限位。在常规输送线、小型风机、食品包装辅机、农业轻载传动装置和台式设备中，这类带座轴承常被布置在机架侧板、焊接支架或型材端面，承担传动轴两端的回转支承任务；相比单独压入孔位的裸轴承，法兰座形式能够把轴承外圈的受力直接扩散到安装板面上，降低局部孔壁压溃风险，也便于现场拆装、对中和维护。

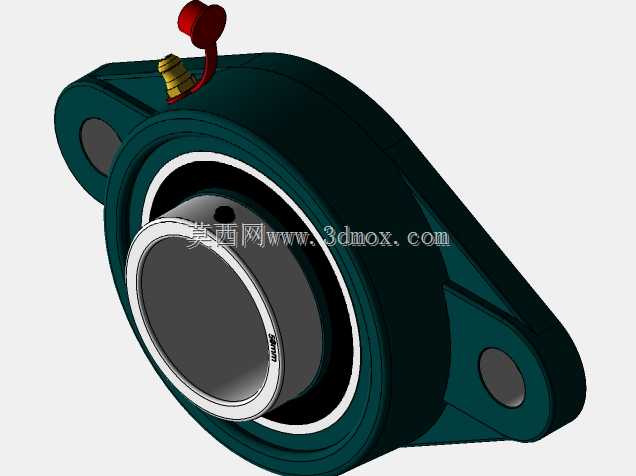

　　从结构思路看，模型将轴承单元与支座整合为一体：内部金属内圈与转轴配合，外圈被深绿色铸造或冲压座体包裹，座体两端延伸出对称耳板，耳板上开设贯通螺栓孔，安装时只需在配合面板上预先加工对应孔距的螺纹孔或穿栓孔，即可用两颗紧固件完成固定。菱形轮廓并非单纯造型处理，而是在保证螺栓孔周围有足够材料壁厚的前提下，尽量削减四角多余材料，使座体在窄小空间内仍具备较好的扳手可达性。对于需要频繁调整张紧位置的皮带输送机构，这种两孔法兰结构还能配合腰形孔支架实现小幅中心距修正。

　　功能特性方面，轴承内圈采用光亮金属表面，与轴颈形成旋转配合；滚动体位于内外滚道之间，能够在中等转速、轻中载荷条件下保持较低摩擦阻力。座体侧面引出的红色弯管注油嘴与金属油道相连，维护人员可通过黄油枪向轴承腔补充润滑脂，使滚动体和滚道在长期运行中保持油膜，减少粉尘、潮气进入后造成的磨损。注油嘴的弯曲角度经过空间避让设计，指向座体外侧，避免在靠近机架壁面时无法接装油枪。端部密封结构则围绕内圈外缘形成遮挡，既能留住润滑脂，也能阻挡外部颗粒进入轴承内部。

　　外形与安装边界上，作品图中标注的50毫米尺度可作为判断整体包络的参考：轴承中心位于菱形座体几何中心，两安装孔沿耳板方向对称分布，轴向宽度由座体厚度、轴承宽度和密封端盖共同决定。进行整机布置时，不能只核对轴承内径，还需预留座体外圆与周边护罩、带轮、链轮之间的间隙；螺栓头或螺母侧应留出扳手空间，注油嘴方向应避开管线和钣金折边。若轴端承受较大皮带拉力，安装板厚度不宜过薄，必要时应在背面增加加强筋或补强垫板，以防耳板受力后产生微变形，进而影响轴承同轴度。

　　建模过程中，这类组件需要重点处理几层配合关系：内圈与轴为过渡或小间隙配合，外圈与座体孔之间保持可靠定位，耳板孔与紧固件之间保留装配余量；滚动体可按圆周阵列表达，保持架与密封件应分层建出，便于工程图中剖视展示。座体表面的圆角、拔模斜度和油嘴连接螺纹虽然细小，却直接影响铸造、加工和后期维护的合理性。对选型人员而言，该模型可用于核对轴高、孔距、注油位置和外围干涉；对结构设计人员而言，它也提供了一个典型的紧凑型支承方案，即在有限板面空间内，通过法兰座把轴承承载、密封润滑和快速安装集中完成。
