外六角全螺纹螺栓紧固件结构设计

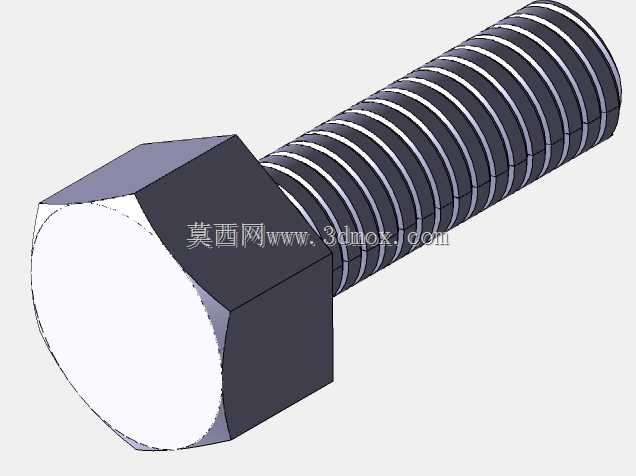

　　在各类机械装配场景中，螺纹紧固件是使用频次最高、覆盖范围最广的基础连接件，这款外六角全螺纹螺栓的三维结构，完整还原了工程现场最常用的六角头紧固零件的全部几何特征，可直接用于设备装配干涉校验、工装夹具设计、标准件库搭建等工作。

　　从实际使用场景来看，这类螺栓广泛应用于通讯设备机架组装、自动化生产线型材拼接、机床外防护固定、钣金箱体连接、工程机械零部件锁紧等工况，既可以配合螺母实现两个或多个带通孔零件的贯穿锁紧，也可以直接拧入预制内螺纹的基体螺孔中，完成零件的定位与固定。全螺纹的杆身设计让螺栓的有效旋合长度可以根据被连接件的总厚度灵活调整，不像半螺纹螺栓存在光杆段长度限制，在叠层厚度波动较大的装配场景中适配性更强，现场施工时不需要提前严格匹配螺杆光杆长度，减少备件规格数量。

　　结构设计层面，头部采用标准外六角构型，六个受力平面两两平行、相邻面夹角保持120度，既可以用开口扳手、梅花扳手施加拧紧力矩，也适配套筒工具进行快速气动或电动紧固，六角头部的下表面加工有平整的支承端面，拧紧时端面与被连接件表面完全贴合，把预紧力均匀传递到接触面上，避免局部应力集中压伤钣金或铝合金工件表面。杆身部分的螺纹采用等距三角螺纹构型，牙型轮廓连续顺滑，螺旋升角符合普通公制紧固螺纹的设计规范，螺纹牙顶与牙底的过渡处保留合理圆角，既避免热处理和拧紧过程中出现应力裂纹，也能保证和内螺纹旋合时接触均匀，承载后各圈螺纹的受力分布更合理，减少首尾几牙螺纹过载滑丝的概率。

　　建模过程中首先完成六角头部的实体拉伸，对头部和杆身衔接的位置做过渡圆角处理，消除直角锐边带来的应力集中隐患；螺纹部分通过螺旋线引导牙型截面扫掠生成，完整还原每一圈螺纹的螺旋走向，没有用简化贴图代替真实几何结构，在做装配仿真时可以真实模拟螺纹旋合的接触状态，也能导出工程图时直接标注螺纹规格、头部对边尺寸、螺杆公称直径等关键参数。

　　从安装边界维度考量，设计时需要预留足够的扳手操作空间：六角头部的对边尺寸决定了套筒或扳手的回转空间，在布局密集的设备内部，要提前校核头部周围是否有其他零件干涉扳手动作，避免出现螺栓就位后工具无法卡入的问题。螺杆长度方向上，全螺纹段覆盖整个杆身，当被连接件总厚度较小时，拧紧后伸出螺母的螺纹段长度需要控制在2到3个牙距，既保证螺纹啮合圈数足够提供设计要求的预紧力，也不会因为伸出过长浪费空间、干涉周边其他运动部件。杆身和被连接件通孔之间保留合理的装配间隙，方便穿装时对位，同时通孔直径不能过大，避免螺栓头部支承面悬空、拧紧时出现偏斜。

　　在受力特性上，这类螺栓拧紧后依靠螺纹副的摩擦力自锁，配合支承面的摩擦力抵抗工作中的振动、变载荷冲击，全螺纹结构让整个杆身都可以参与旋合承载，当需要调整锁紧位置时，螺母可以在杆身任意位置锁定，适配不同厚度的叠层零件。六角头部的构型还具备良好的防松配套兼容性，可以搭配平垫圈分散支承面压力、搭配弹簧垫圈或止动垫圈抑制振动工况下的螺纹回转松动，满足不同严苛工况的使用需求。

　　整个三维模型的几何细节完全贴合实际加工成型的螺栓形态，没有多余的虚构结构，结构工程师在整机设计时调用该模型，可以直接完成装配间隙检查、工具操作空间校核、紧固件排布优化，避免生产装配阶段出现干涉、工具无法作业等实际问题。
