双立板带孔铰接支座机械结构

　　该铰接支座类零件在轻工输送线、小型工装夹具、手动翻转机构以及通讯设备外置安装支架场景中使用频率较高，核心作用是为销轴类连接件提供双侧支撑，同时依托底部的圆弧安装板完成与机架台面的固定，避免铰接点单侧受力出现偏摆。从实际装机反馈来看，这类双立板结构相比单耳吊耳，抗侧向载荷的能力更强，销轴穿过两侧同轴孔后，受力形成简支梁状态，不会出现悬臂弯折的问题，在频繁小角度摆动的工位上使用寿命更长。

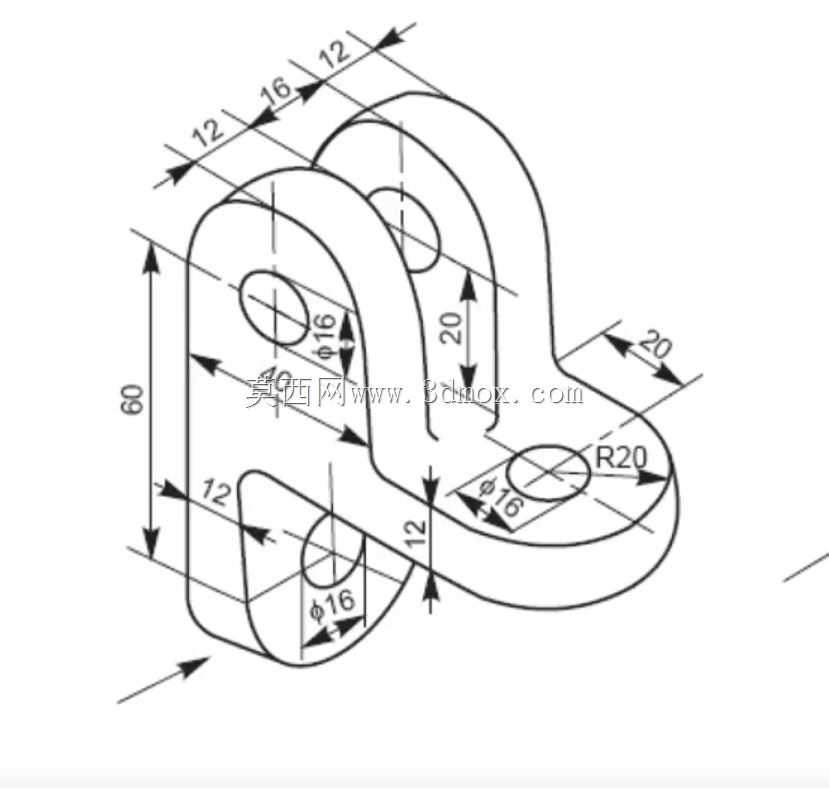

　　零件底部为R20的半圆头长圆形安装板，板厚12，底板上开设一个φ16的通孔，孔中心距离底板直边段的长度方向尺寸为20，这个孔既可以穿内六角螺栓完成锁附，也可以作为定位销孔使用，安装时半圆头端不需要额外避让尖角，在机架型材台面或者焊接钢板上排布时，相邻支座的间距可以压缩到更小，不会出现边角干涉。底板上方平行竖立两块厚度12的支撑板，两块立板的外侧间距为36，内侧留出12宽度的开槽，这个槽口的宽度刚好适配常规厚度的连接摇臂、连杆接头，装配时连杆端头插入两板之间，销轴依次穿过外侧立板φ16孔、连杆端头孔、另一侧立板φ16孔，轴向用卡簧或者开口销限位即可完成铰接。

　　立板总高度从底板底面算起为60，立板顶端做半圆弧收尾，圆弧中心和立板上的φ16铰接孔中心重合，孔中心到底板安装面的垂直距离为20，这个高度尺寸经过匹配，当配套的连杆摆角在±30°范围内动作时，连杆下端的运动包络不会和底板表面发生磕碰，不需要额外加垫高块调整铰接点高度。两块立板和底板的交接处采用一体化折弯/铸造成型的过渡圆角，没有尖锐的焊接接缝，在承受径向拉扯载荷时，应力会沿着圆弧过渡面分散到整个底板上，不会在立板根部出现应力集中断裂的问题。

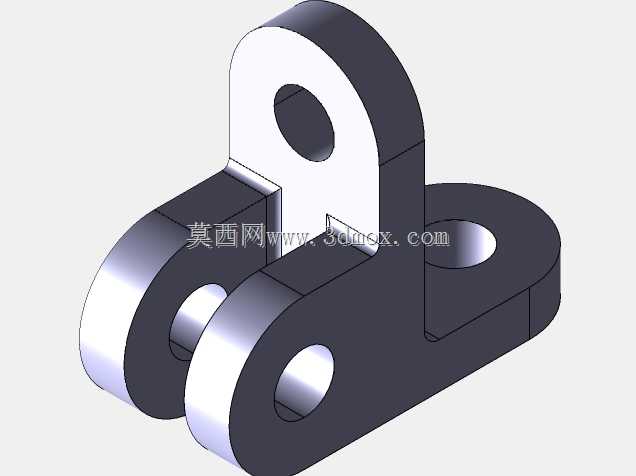

　　建模过程中可以先绘制底板的长圆轮廓，拉伸12厚度得到基础底座，之后在底板上表面绘制两块立板的截面轮廓，立板的侧边和底板侧边对齐，顶端绘制R18的半圆弧，拉伸厚度12后向两侧偏移，保证两板内间距12、外间距36，之后在三个孔位分别绘制φ16的圆，执行拉伸切除命令打通底板和两块立板，最后把所有锐边添加C1的倒角，既去除加工毛刺，也避免装配时划伤操作人员。

　　出工程图时需要重点标注三个φ16孔的同轴度要求，两块立板的铰接孔同轴度建议控制在φ0.05以内，如果同轴度偏差过大，销轴穿入后会出现卡滞，摆动时摩擦力陡增。底板的安装孔和铰接孔的中心距公差可以按IT12级控制，这类支座不属于高精度传动件，不需要过高的公差等级，在普通铣床上就可以完成加工，如果是批量生产也可以采用Q235钢板激光切割后焊接，或者采用铸钢一体铸造成型，后续再对三个孔进行铰孔加工保证配合精度。

　　现场安装时，底板底面需要和安装台面完全贴合，如果台面存在焊接变形出现缝隙，要加调整垫片垫实，不能直接强行锁螺栓，否则支座会产生内应力，受载后立板容易出现变形。铰接销轴选配的时候，直径和φ16孔采用H8/f7的间隙配合，保证摆动灵活的同时不会出现过大旷量，销轴两端要预留出安装卡簧的环槽位置，避免销轴轴向窜动脱出。在通讯设备的外置天线翻转支架场景里，这个支座可以固定在设备机柜外壁，天线的连接摇臂夹在两立板之间，调整好俯仰角度后可以在销轴端部加装蝶形螺母，需要调整角度时松开螺母即可转动，锁止后即可保持姿态，相比塑料支架抗风载能力更强，户外使用时抗老化性能也更优。
