带腰型槽多孔安装矩形机械垫板

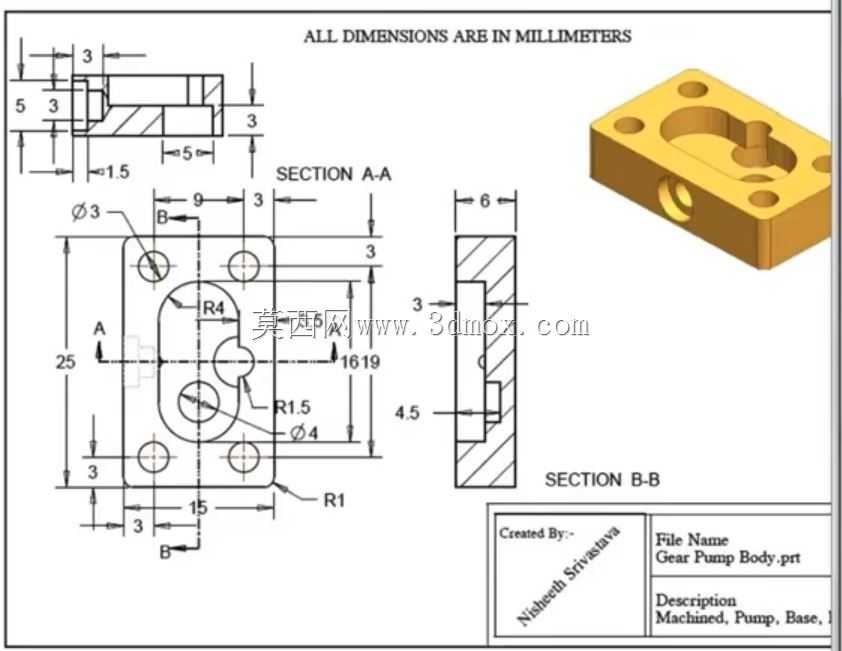

　　这类矩形垫板类零件在工装夹具、小型通讯设备安装基座、检测工位定位平台里使用频率很高，日常做产线改造时经常会遇到需要把小型传感器、阀岛或者接线模块固定在型材框架上的场景，直接在型材上加工沉孔不仅破坏型材本身的承载截面，后期调整安装位置时也没有余量，用这种预制好开孔的垫板做过渡连接件，就能把零散的安装点位整合到同一个基准面上，装配时不用反复配钻，后期维护拆换部件也不会损伤下方的支撑框架。从结构上看，零件主体是等厚度的矩形块，四个角位附近分布了三个圆形通孔，这类孔位一般用来穿内六角螺钉，把垫板整体锁固在下方的安装基准面上，孔位的边距都留了足够的扳手操作空间，不会出现螺钉拧到一半被侧壁干涉的情况。

　　板面中间开设的长圆形腰型槽是整个零件的核心功能结构，腰型槽的两端做了完整的半圆弧过渡，没有尖锐的清角，一方面是加工时铣刀可以直接走圆弧轨迹，不需要额外做电极清角，降低加工成本；另一方面这个通槽可以给上方待固定的部件提供一定的位置调节余量，当对接部件的安装孔距存在小范围公差，或者产线调试时需要微调部件的横向、纵向位置时，不用重新在垫板上钻孔，松开锁紧螺钉就能沿着腰槽方向滑动调整，对准位置后再锁死即可，容错率比完全固定的圆孔高很多。做这个零件的三维建模时，第一步先拉伸出基体的矩形实体，厚度方向要结合承载需求来定，如果上方安装的是重量较轻的通讯模块，垫板厚度取8到12毫米就足够保证刚性，不会在锁紧螺钉时出现板面翘曲；

　　如果要承载较重的阀组或者小型动力部件，厚度可以加到15到20毫米，避免受力后板面变形导致安装基准偏移。基体拉伸完成后，先定位四个角的安装孔，孔中心到相邻两个侧边的距离要保持一致，保证零件装反时也能正常对齐安装孔，降低装配出错的概率。中间的腰型槽绘制草图时要注意两端圆弧的圆心距和圆弧半径匹配，槽的宽度要和配套使用的锁紧螺钉外径留出0.5到1毫米的间隙，不能让螺钉在槽里卡死，也不能间隙过大导致锁紧时部件出现晃动。所有开孔的棱边都可以根据使用需求做小尺寸的倒角或者沉孔处理，穿螺钉的圆孔如果做沉头设计，就能把螺钉头完全埋入垫板表面，不会突出板面干涉上方安装的部件，垫板的底面和顶面都要保证平面度要求，装配后才能和支撑框架、

　　上方部件的贴合面完全接触，不会出现局部悬空、锁紧后部件内应力过大的问题。实际选型使用时，要先确认安装边界的尺寸：垫板的整体长宽要小于下方安装位的型材截面或者工作台面的可用空间，边缘不能超出支撑框架的边界，避免垫板外侧没有支撑、受力后出现弯折；腰型槽的长度方向要和实际需要调节的位移方向保持一致，如果需要两个方向的调节余量，也可以在相邻位置垂直布置两块垫板，或者在垫板上加工十字交叉的腰槽，不过单块板上开十字槽会降低板面的整体刚性，承载较大的场景不建议采用。零件的材质一般选用6061铝合金做阳极氧化处理，重量轻、防锈能力好，适合通讯设备这类对自重有要求的场景；如果是焊接工位附近使用、需要承受飞溅高温或者更大的锁紧力，也可以选用45号钢做发黑处理，刚性和耐磨性会更好。建模过程中所有的特征都要完全约束，腰槽的圆弧和直线段要保证相切，避免后续出工程图时出现轮廓报错，加工时也能直接用三维模型走数控铣工序，不需要二次修正图纸。这类垫板虽然结构简单，但作为过渡安装件，它的孔位精度、槽位公差会直接影响上方设备的安装稳定性，设计时不能忽略棱边倒角、孔位边距这些细节，很多现场装配出现的干涉、锁不紧的问题，往往都是前期建模时没有预留操作空间、公差匹配不合理导致的。
