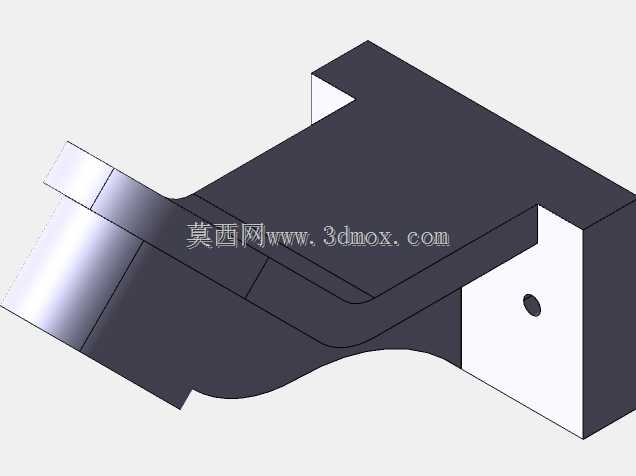

该支座结构主要面向通讯终端内部的功能模块安装场景,常见于手持通讯设备、便携数据采集终端的内部装配工位,用来承托内部PCB板、屏蔽罩或者小型功能模组,把零散的电子元器件定位在壳体预设的安装位上,避免设备在携带、跌落、长期振动工况下出现元器件移位、接插件松脱的问题。从结构形态来看,零件主体采用带连续弯弧过渡的异型材式布局,没有生硬的直角转折,中段的下凹弧形轮廓刚好避让终端内部的排线、柔性电路板或者凸起的芯片元件,不会和周边装配零件发生硬干涉。零件两端设置带安装孔的垂直定位耳板,其中一侧耳板预留了圆形通孔,可穿入自攻螺丝或者定位销,和设备的塑料外壳、内部镁合金骨架完成锁附固定,另一侧的平直搭接边可以直接卡在壳体预设的卡槽内,
装配时先卡入定位边再锁付螺丝,能大幅降低产线工人的装配对位难度,不需要额外做治具预定位。设计过程中优先考虑了注塑或者钣金折弯的工艺可行性,如果采用钣金工艺,整体可以用单张板材通过折弯、冲压工序一次成型,弯弧段的折弯半径预留了板材厚度的1.5倍以上,避免折弯处出现应力开裂、材料拉伸过度变薄的问题;如果采用注塑工艺,所有侧壁都预留了合理的拔模斜度,弯弧过渡位置的壁厚保持均匀,不会出现局部壁厚过大导致的缩水、凹痕缺陷。零件的顶部平直段预留了足够的贴合面积,用来粘贴缓冲泡棉或者导电布,既可以给上方的电子模组提供支撑,也能通过导电布实现接地屏蔽,降低通讯模块工作时的电磁干扰。从安装边界来看,整体零件的长宽高尺寸适配便携通讯终端的内部堆叠空间,
两端耳板的孔位间距和设备骨架的预设螺柱位置完全对应,弯弧下凹的最低点和下方壳体的内壁预留了0.3mm以上的安全间隙,既不会因为尺寸公差导致装配顶壳,也不会间隙过大出现支座晃动的问题。结构的受力路径经过优化,当设备受到侧向冲击时,冲击力会从两端的安装耳板沿着平直段传递到弯弧过渡区,弧形结构可以小幅形变吸收冲击能量,避免硬连接位置出现螺丝柱断裂、耳板崩裂的情况。在日常装配维护时,这个支座不需要复杂的工装辅助,松开固定螺丝即可整体取下,方便后续更换下方的电池、排线等易损部件,兼顾了生产装配效率和后期维修的便利性。这类支座结构也可以衍生应用在小型工控手持终端、车载通讯模块的内部固定场景,只需要微调两端耳板的孔位间距和弯弧的下沉深度,就能适配不同尺寸的内部元件堆叠需求,结构通用性较强。建模过程中所有配合面都做了公差冗余设计,定位孔和螺丝的配合间隙控制在合理范围,既保证安装时的对位顺畅,也能限制支座在壳体内的窜动,长期使用不会出现摩擦异响。
