鼓风机壳体支撑框架带尺寸结构设计

　　这套带尺寸的鼓风机壳体支撑框架，属于小型离心鼓风设备的内部承载与气流导向构件，在民用小家电、桌面通风装置、小型散热送风系统里承担着固定风轮、围合风道、衔接电机端盖的核心作用。日常工程场景里，这类零件大多用在桌面小型吹风机、手持鼓风设备、小型设备散热风道、便携清灰风机这类产品中，它不是外露的装饰外壳，而是藏在整机内部的骨架件：外侧要和上下两半塑料壳体扣合定位，内侧要留出风轮旋转的避让空间，侧边的开槽既要给电机接线、定位凸台留出安装位，又要保证框架自身的刚性，避免风机高速运转时出现共振异响。

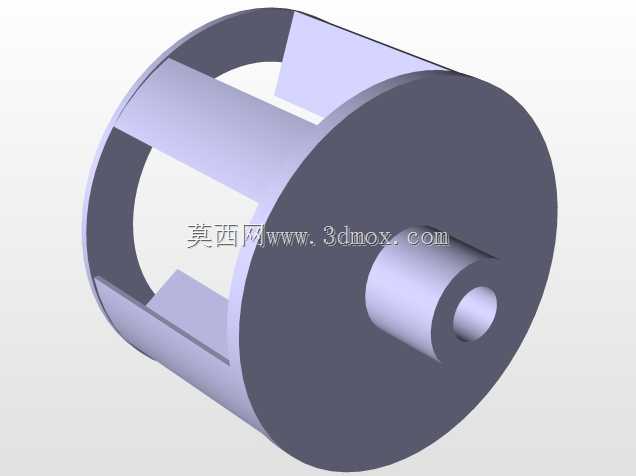

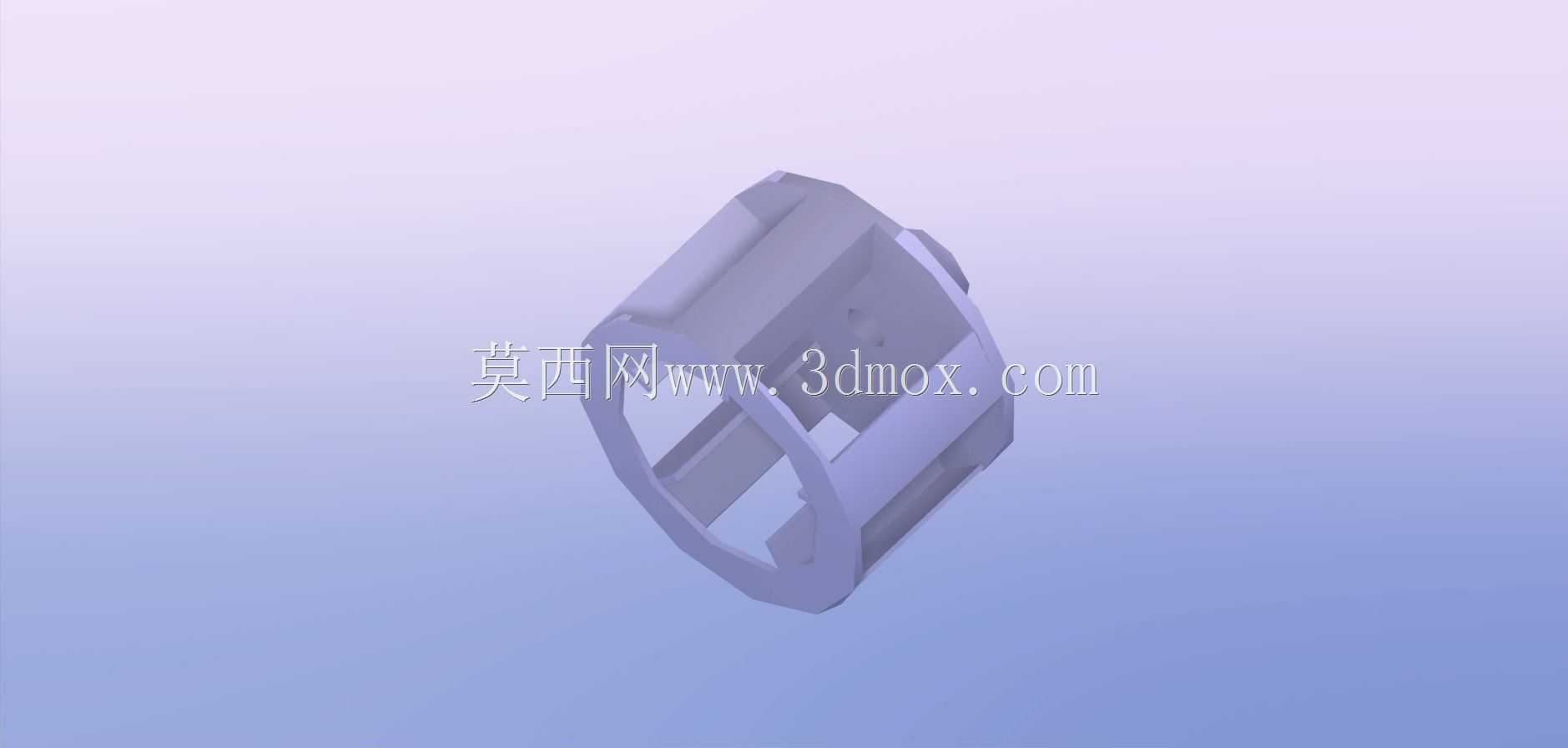

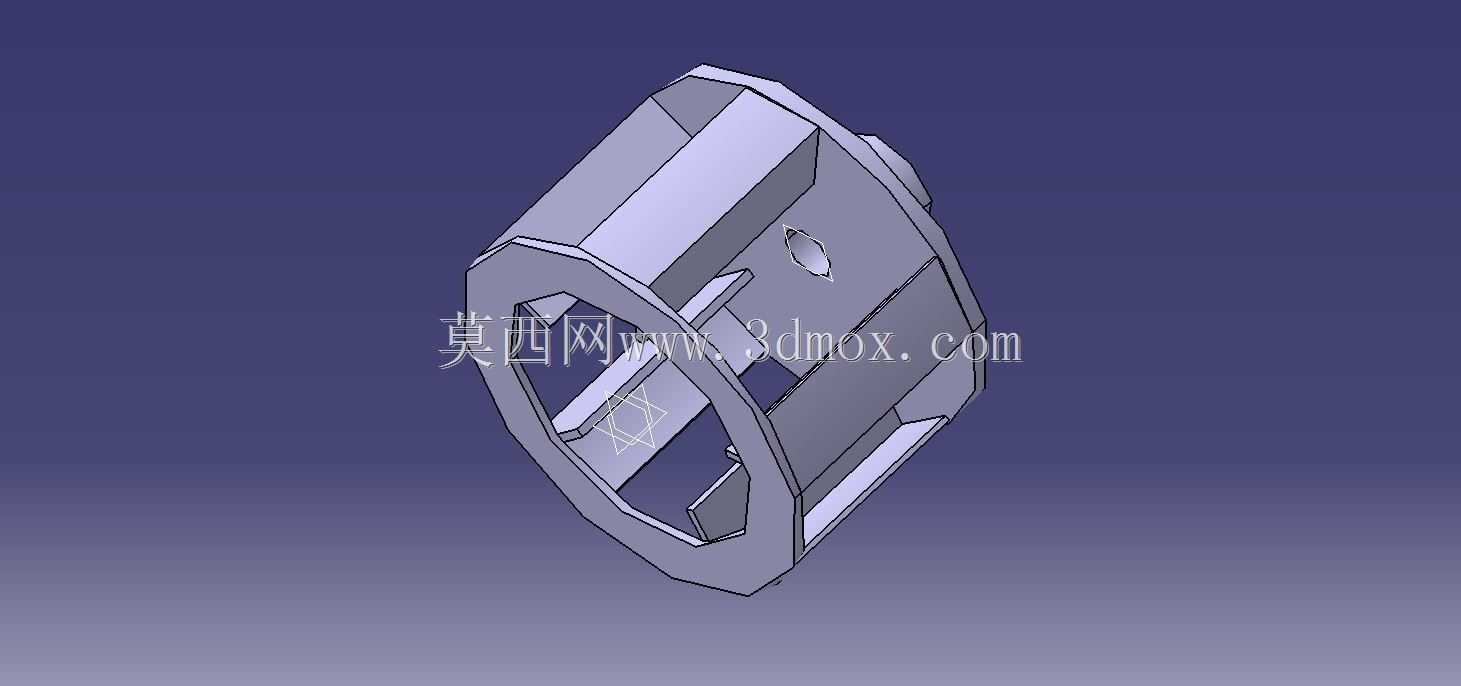

　　从结构设计思路来看，这个框架采用了一端带环形法兰边、另一端延伸出多道支撑肋的筒式布局：环形端面上预留的卡扣槽和定位缺口，是用来和风机电机的安装端面对齐，装配时直接卡入电机外壳的定位凸点，不需要额外打螺丝就能完成周向限位，大幅减少整机装配的零件数量；筒身开出的几处大面积通槽，一方面是为了降低注塑零件的缩水风险，让壁厚保持均匀，避免厚壁处出现缩孔、内应力开裂的问题，另一方面也能减轻零件自重，同时给风轮的进气侧留出足够的通流面积，不会因为框架遮挡进风导致风机效率下降。框架侧壁伸出的几处带孔凸耳，是和上下两半外壳的螺丝柱对位的，整机锁付螺丝之后，整个内部框架就被牢牢夹在前后壳之间，电机运转产生的振动会通过框架的肋条分散到整个壳体上，不会出现局部应力集中导致的连接位断裂。

　　做这类零件的三维建模时，首先要先锁定安装边界：先确定风轮的最大旋转外径，框架内壁和风轮叶尖的间隙必须控制在1.5到2毫米之间，间隙太小容易出现风轮刮蹭内壁的异响，间隙太大则会在风轮和框架之间形成回流窜气，拉低风机的送风效率。框架的整体轴向长度要匹配电机输出轴的悬伸长度，保证风轮装到轴上之后，风轮的进气端面和框架环形法兰的端面齐平，不会出现风轮偏出风道、气流无法有效导向出风口的问题。侧壁的开槽边缘都做了圆角过渡，没有尖锐的直角转角，既可以避免注塑时应力集中，也能让气流经过开槽位置时减少涡流噪音。

　　实际选型和结构校核的时候，还要兼顾装配工艺的要求：这个零件采用注塑成型，所有的拔模斜度都顺着模具开模方向设置，内壁的支撑肋厚度控制在主体壁厚的0.6倍左右，防止肋条背面出现缩水痕；端面上的卡扣位预留了0.2毫米的装配间隙，扣合的时候既能保证定位不松旷，又不会因为过盈量太大导致装配时卡扣断裂。框架的环形法兰边厚度比筒身略厚，用来承接电机端面的轴向压紧力，长期运行下不会出现法兰变形、电机移位的问题。在通风设备的整机布局里，这个框架相当于风道的中段承载体：进风侧从环形法兰的中心区域吸入空气，经过风轮加压之后，顺着框架和外壳围合的流道导向出风口，框架上的肋条同时还能起到气流整流的作用，把风轮甩出的紊乱气流梳理成更平顺的流向，降低风机运行的气动噪音。

　　针对不同功率的小型风机衍生型号，只需要调整框架的轴向长度和内壁避让直径，外侧的安装卡扣、螺丝孔位可以保持通用，就能适配不同长度的电机和不同直径的风轮，大幅提升同系列产品的零件复用率，减少新开模具的投入。建模过程中所有配合尺寸都做了公差标注，安装孔的位置度、卡扣的配合间隙、风轮避让的安全距离都在三维数模里做了预校核，后续出工程图或者做装配模拟的时候，可以直接验证整个风机转子转动全程不会和框架发生干涉，也能确认框架和上下壳体、电机三个部件的装配顺序没有卡滞，完全符合小型通风设备批量生产的装配要求。
