铰接式万向联动夹持活动构件

　　这款铰接联动构件在轻工输送线、小型工装夹具、手动调节机构以及户外便携支撑装置中都有大量适配场景，日常产线里需要在小角度范围内同步完成牵拉、夹持、角度偏转动作的工位，常会用到这类结构：比如工位旁的工件定位挡臂，当工件抵达指定位置时，构件上端的杆体受外力牵拉，中间的环形架体绕两侧销轴转动，下端的柱体同步带动压头下压，不需要额外配置多组独立传动件，单组构件就能把直线牵拉动作转化为夹合动作，在手动工装、简易治具里能大幅减少零件数量，降低装配累计误差。

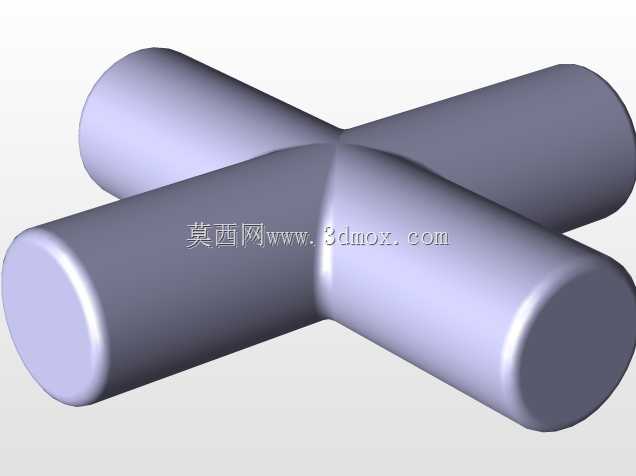

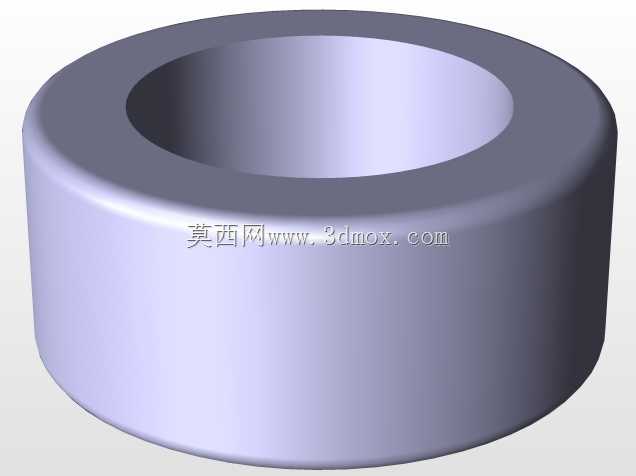

　　从实际功能特性来看，这套构件的核心是双侧同轴销轴配合环形镂空架的联动设计：架体整体为闭合环状轮廓，左右两侧各设置一处带圆形凸台的铰接孔，中间横穿的联动轴穿过环内空间，把上下两根伸出杆体的转动自由度约束在同轴轴线上。上端杆体从环架顶部斜向伸出，受力时可绕铰接轴产生摆角；下端杆体从环架底部垂直伸出，末端带加粗的限位轴肩，安装时轴肩卡在安装板的沉孔内，既可以承受轴向牵拉载荷，也能避免杆体从安装孔中脱出。环架两侧的圆形凸台做了加厚处理，铰接位置是整个构件应力集中最高的区域，加厚凸台能增大销轴与孔壁的接触面积，降低局部比压，长期反复摆动时不容易出现孔壁磨旷、销轴松脱的问题。环身采用镂空式的椭圆环结构，而非实心块体，一方面在保证环架整体抗弯刚度的前提下削减了不必要的壁厚，减轻构件整体重量，手动操作时牵拉阻力更小；另一方面镂空内腔给中间联动轴的转动留出了足够避让空间，轴体在环内摆动时不会和环体内壁发生干涉，哪怕摆角达到设计上限，运动件之间也保留有均匀的安全间隙。

　　设计过程中首先要确认的是安装边界尺寸：下端柱体为插入式安装端，柱体外径和安装板上的配合孔采用间隙配合，轴肩厚度要和安装板沉孔深度匹配，保证装配后轴肩端面完全贴合沉孔底面，受力时不会出现轴向窜动；上端杆体作为动力输入端，杆体末端可连接拉手、拉索或者小型气缸推杆，杆身的伸出长度要根据操作行程匹配，过长会导致摆角相同情况下末端线位移过大，过短则会增大牵拉所需的作用力。两侧铰接销轴的同轴度是整个构件能否顺畅动作的关键，建模时先以环架左右两侧凸台的端面为基准建立同轴基准轴，再分别绘制上下杆体的铰接孔，保证两个孔的轴线完全重合，装配销轴后不会出现卡滞。外形过渡位置全部采用圆角顺滑衔接，环架和上下杆体的连接处没有尖锐转角，既避免热处理或者受力时在转角位置产生应力裂纹，也方便后续做表面喷砂、氧化处理，不会在死角残留处理液。

　　在实际选型适配时，若用在轻载手动工装场景，构件整体可采用硬质铝合金加工，重量轻、手动操作无累赘感；若用在产线上频繁往复动作的工位，可更换为碳素钢材质，铰接孔位置做淬火处理提升耐磨性能，销轴采用标准圆柱销配合开口销锁止，长期运行维护时只需要更换销轴即可，不需要整体替换构件。整套结构没有复杂的异形曲面，常规三轴数控设备即可完成全部加工，环体的镂空区域可直接通过铣削加工成型，不需要拆分成多个零件拼接，整体刚性远优于装配式组合结构。
