鼓风机电机全套壳体与散热组件结构

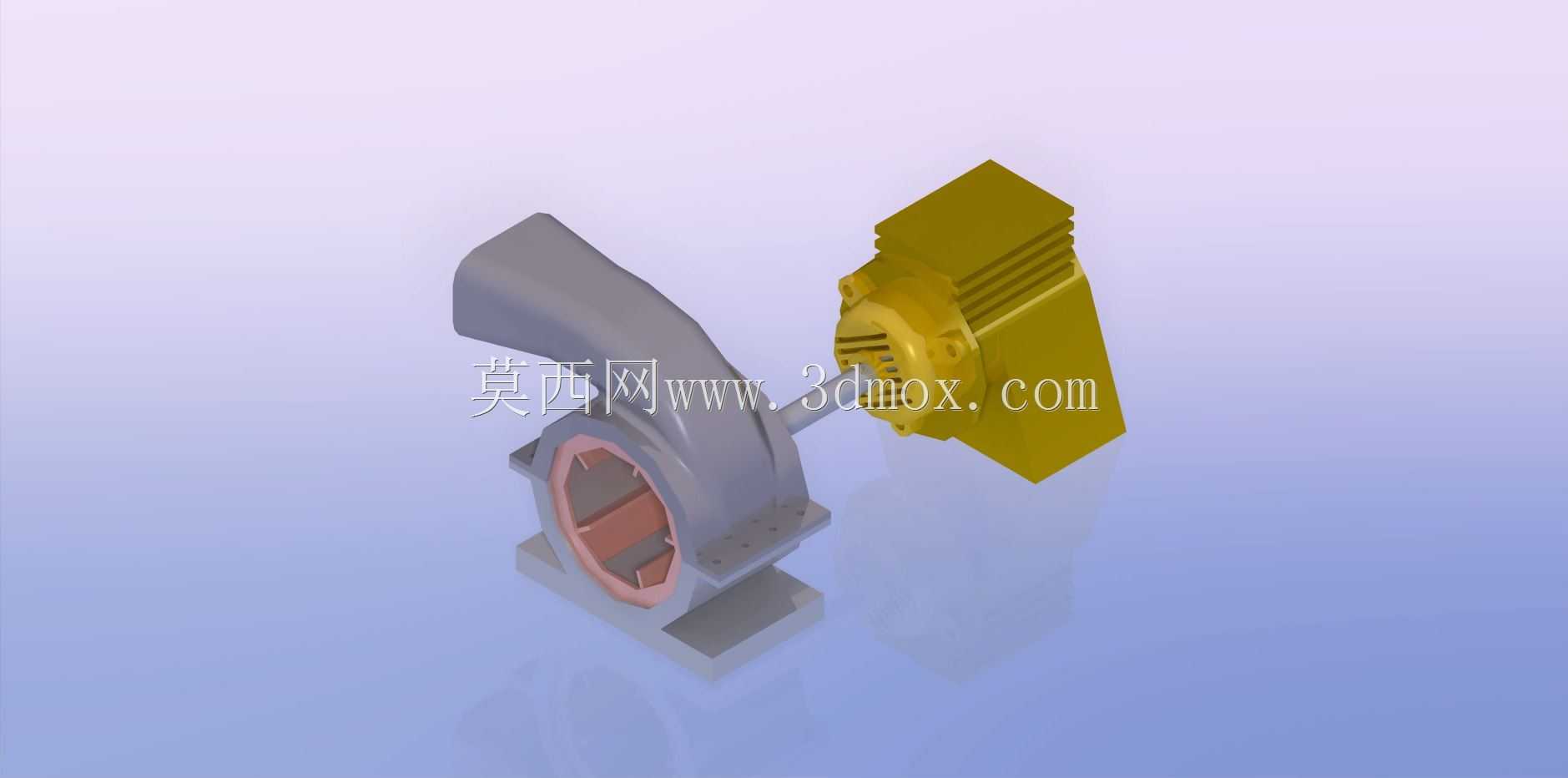

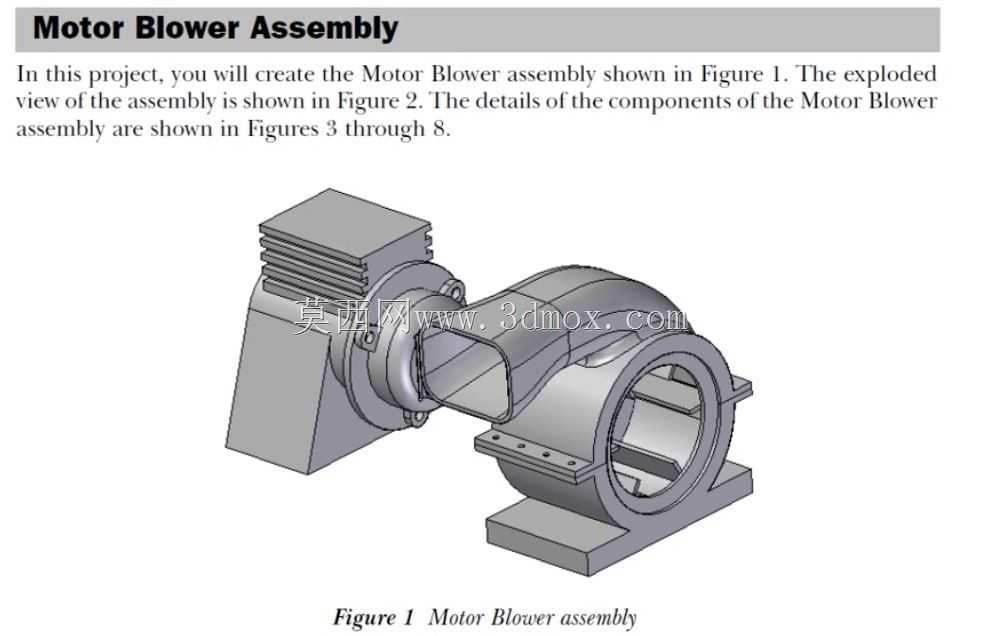

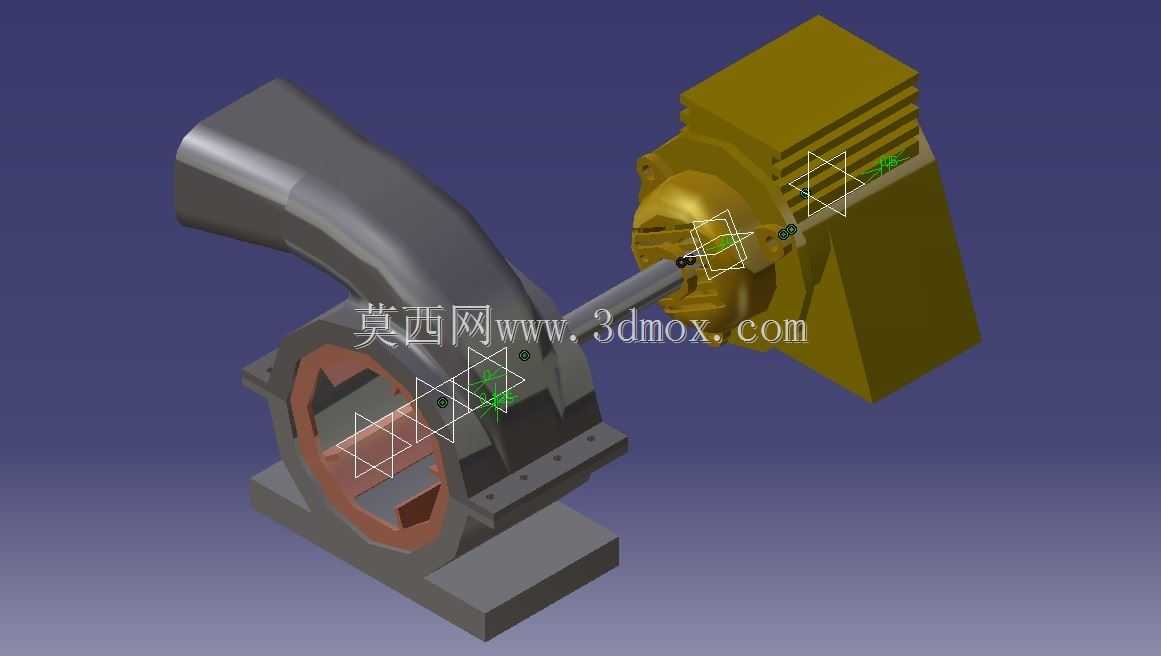

　　这套鼓风机电机结构覆盖了整机从动力段到风路段的全部核心部件，在小型离心送风设备、设备机柜散热、工业炉助燃、小型物料输送配套场景中都有广泛应用，日常接触的桌面除尘风机、燃烧器助风单元、电子设备冷却风道里，都能见到同构型产品的身影。建模过程中首先拆解了整机的两大功能模块：右侧的动力驱动段与左侧的离心风腔段。动力段外壳采用带多道平行散热筋的棱柱式壳体设计，壳体外轮廓的散热筋沿电机轴向均匀排布，筋条高度、间距经过匹配：筋条间距控制在8-12mm区间，既保证自然对流时空气可以在筋槽间顺畅流通带走绕组热量，也避免筋条过密导致铸造时充型困难、清砂工序无法深入槽底；壳体端面预留了与端盖配合的止口定位面，止口采用小间隙过渡配合，

　　装配时端盖嵌入止口后可自动保证定子与转子的同轴度，不需要额外调校找正，端盖上圆周分布的安装孔位对应壳体端面的螺纹孔，孔位位置度公差控制在0.1mm以内，保证批量装配时紧固件可以顺利穿入。左侧的蜗壳风腔采用变截面流道设计，进风口为正对风轮中心的圆形轴向入口，入口边缘做了圆弧导角，避免气流直角转向产生局部涡流损失；蜗壳型线按照对数螺旋线轨迹延展，流道截面积从舌部位置向出风口方向逐步扩大，气流从风轮获得动能后，沿蜗壳流动过程中动压逐步转化为静压，出风口对接的方形过渡风道可以直接对接设备的送风管路，风道与蜗壳衔接处做了顺滑曲面过渡，没有突兀的台阶或尖角，减少风阻与气动噪声。蜗壳底部的一体式安装底座预留了四个长条形安装腰孔，

　　腰孔的长度方向预留了±5mm的安装调整余量，现场安装时可以微调风机与对接管路的同轴偏差，降低管路对接的装配精度要求；底座的安装面做了凸起的加工余量标识，实际生产中该面会进行铣削加工，保证安装后整机的水平度，避免运行时因底座不平产生附加振动。整套结构的安装边界需要在布局阶段提前校核：电机段的轴向总长度从散热壳体尾端到蜗壳进风面的尺寸，要预留出后端接线盒的安装空间，接线盒凸出壳体侧面的高度不能超过整机最大外轮廓，避免设备机柜内布局时和相邻部件发生干涉；蜗壳侧向出风口的法兰连接尺寸要和配套管路的法兰孔位完全匹配，出风口中心高度要和管路中心高度对齐，偏差超过2mm就会导致连接密封垫受压不均，运行时出现漏风问题。内部结构设计上，

　　风轮的叶片采用后向式叶型，叶片出口安装角小于90度，运行时效率更高、噪声更低，风轮轮毂和电机输出轴采用键连接配合，轴端加装锁紧螺母防止风轮高速旋转时松脱；电机定子组件压装在散热壳体的内腔中，定子外圆和壳体内腔采用过盈配合，过盈量控制在0.02-0.05mm，既保证定子和壳体之间的热传导效率，让绕组热量可以快速传递到外壳散热筋上，也避免运行时定子出现周向转动。上下分体的壳体部件分型面设置在蜗壳的水平中分位置，分型面处设计了连续的密封凹槽，装配时嵌入橡胶密封垫，拧紧中分面的连接螺栓后可以保证风腔内部的压力不会泄漏，避免风机效率下降；所有壳体的壁厚保持均匀，基本壁厚控制在3-4mm，散热筋、安装凸台等位置的壁厚做了渐变过渡，避免壁厚突变产生铸造缩孔缺陷。在结构校核阶段，需要重点验证两个边界：一是高速运行时风轮的动平衡余量，风轮的剩余不平衡量要控制在G6.3等级以内，避免长期运行产生振动传导到安装底座，带动相连管路产生共振；二是散热筋的散热面积匹配，根据电机的额定功率损耗，核算总散热面积是否满足自然冷却的温升要求，若设备运行环境温度超过40℃，还可以在电机尾部额外加装独立冷却风叶，进一步强化散热效果。整套模型把所有配合面、安装孔位、流道曲面都做了完整还原，结构设计人员可以直接在此基础上调整壳体尺寸、更换风轮叶型，快速衍生出不同风压、风量参数的鼓风机产品，缩短新品开发的周期。
