带散热格栅的小型电机端盖结构

项目分类:电机 发布时间:2022-06-09 ID:654673
  • 带散热格栅的小型电机端盖结构
  • 带散热格栅的小型电机端盖结构
  • 带散热格栅的小型电机端盖结构
  • 带散热格栅的小型电机端盖结构
  • 带散热格栅的小型电机端盖结构

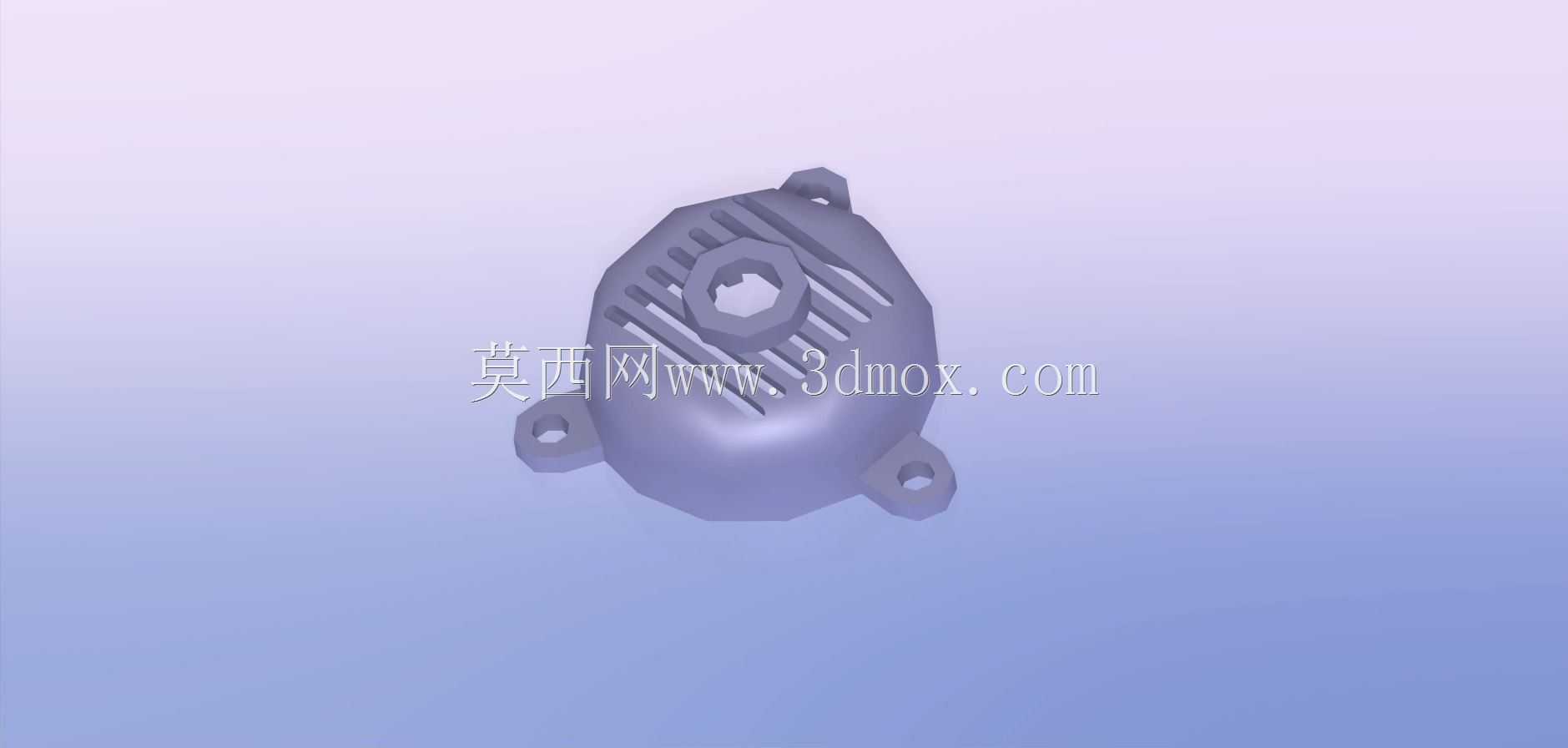

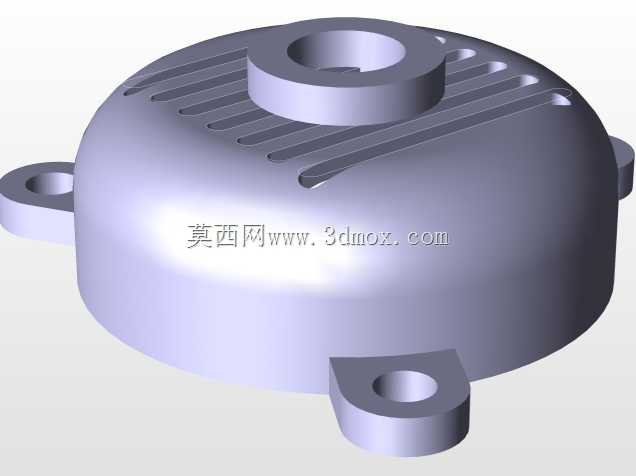

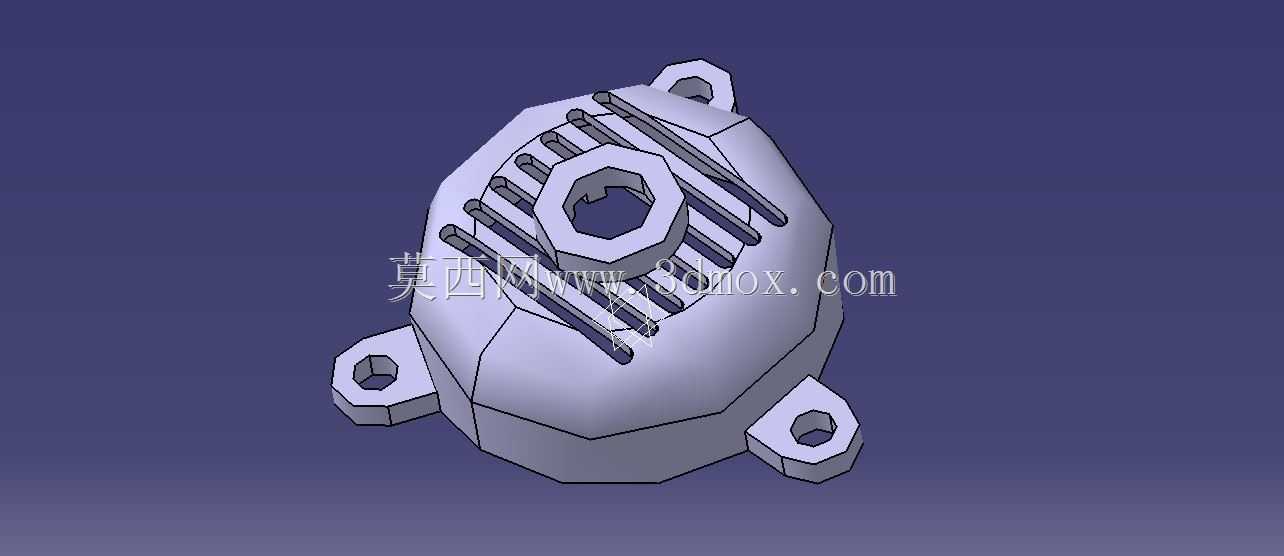

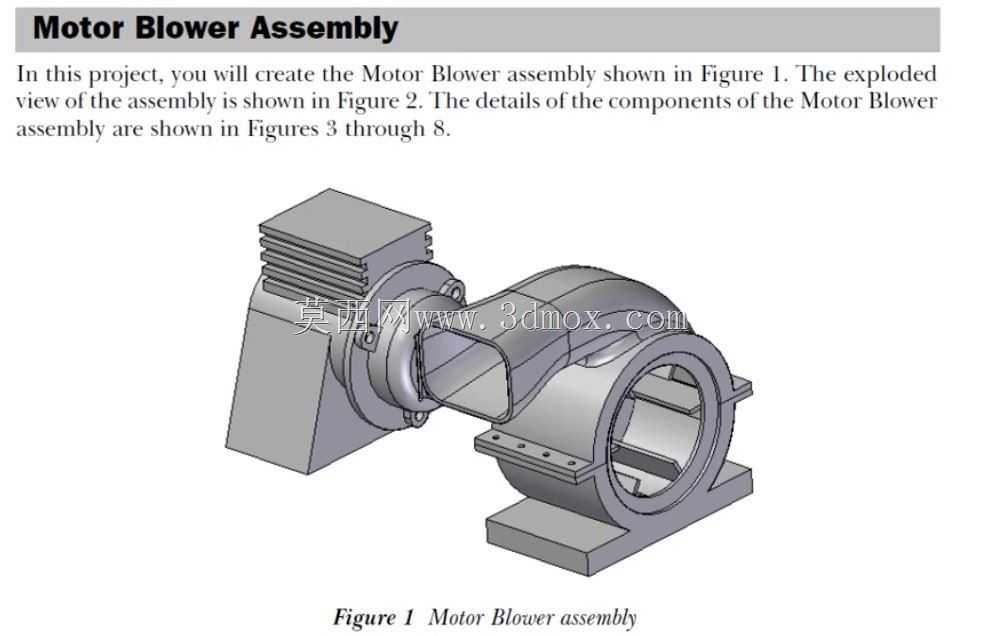

  该零件属于小型电机或风机端部的罩壳类结构,主要承担转子端部防护、轴承位置约束、气流导向以及整机外部安装连接等任务。从结构形态看,零件主体采用近似圆形的浅罩式轮廓,外缘向安装侧延伸,能够覆盖定子绕组端部和旋转部件,避免异物直接进入电机内部;顶部布置多道平行散热格栅,格栅之间保留连续通流间隙,使电机运行时产生的热量可以通过自然对流或风机自身气流快速排出。中心区域设置带多边形特征的轴承配合位,该位置在装配时用于定位轴承外圈或相关支撑件,其周向壁厚明显加强,目的是提高承载刚度,减少转子高速旋转时端部支撑产生的偏心和振动。

  从实际使用场景看,这类端盖常见于小型鼓风机、散热风机、电动工具驱动单元以及轻载传动设备。设备工作时,电机内部温升、转子动平衡、外部灰尘和安装振动都会影响端盖寿命,因此结构不能只按外观罩壳处理。建模时需要优先保证轴承室与安装基准之间的同轴关系,再围绕中心支撑区向外布置加强筋和散热槽。图中格栅并非单纯装饰,其方向、宽度和间距会影响风阻与噪声:槽宽过小容易被灰尘或纤维堵塞,槽宽过大则会削弱罩壳刚度;格栅根部应保留圆角过渡,避免塑料或压铸成型时出现应力集中。

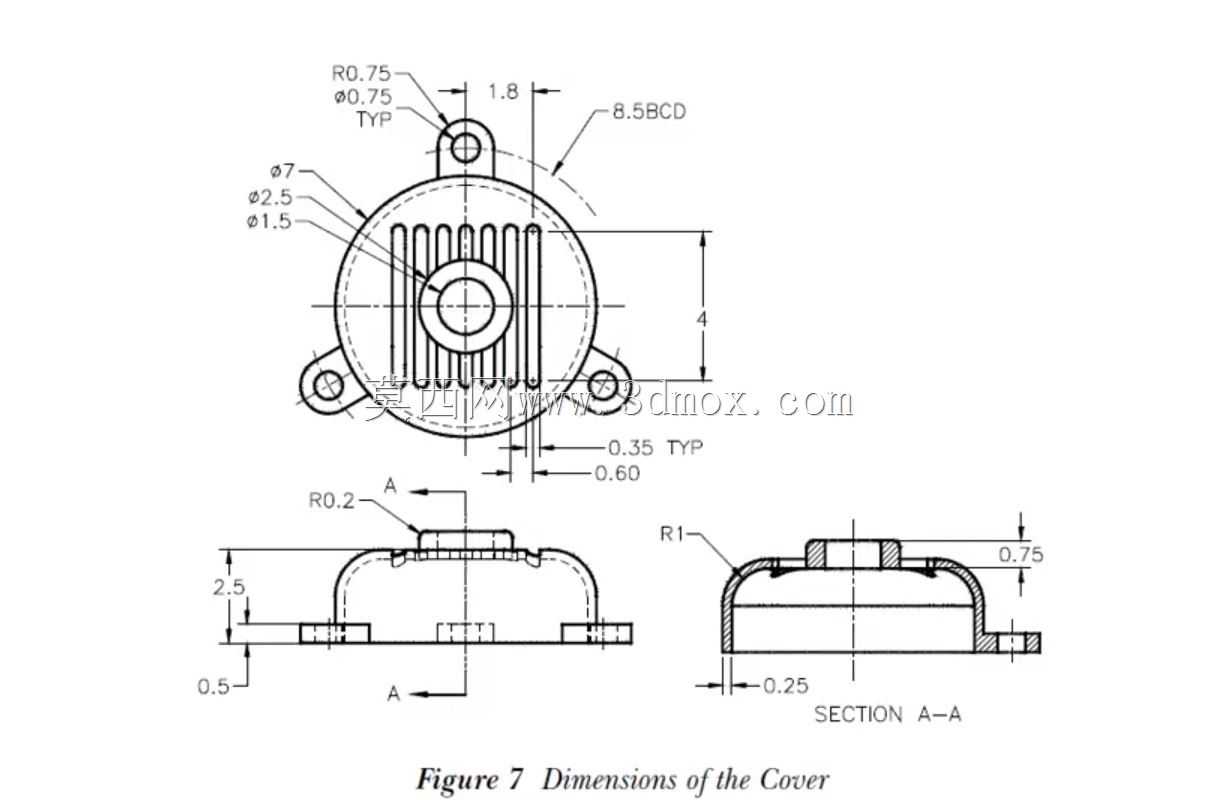

  零件外周伸出三个带孔安装耳,耳座中心开设贯通孔,用于螺钉穿过并将端盖固定在电机主体或设备机架上。安装耳与主体之间采用加宽过渡,使螺钉预紧力能够分散到壳体壁面,而不是集中在细小连接段。三维结构设计时,安装孔的位置度需要与电机壳体对应孔位一致,孔周应考虑螺栓头或垫圈压接面积;若端盖材料为塑料,孔位周围可适当增加局部凸台厚度,以降低长期振动后松脱或开裂的风险。若采用压铸铝或钣金冲压工艺,则需关注拔模斜度、壁厚均匀性以及耳座根部的成型可行性。

  外形边界方面,端盖整体占用空间紧凑,径向尺寸由电机外径和绕组端部安全间隙决定,轴向高度则需容纳轴承、轴端螺母或风轮间隙。罩壳内壁不能与旋转件发生干涉,尤其在中心孔附近要预留轴承压装公差和轴系热膨胀空间。散热格栅区域既要开口,又要保持足够的防护能力,因此格栅条的走向应兼顾气流通道和壳体刚性;在靠近外圆的位置,可通过环形边框把多根格栅连接成整体,使零件在受侧向冲击时不易局部断裂。

  建模流程上,可先绘制端盖外圆和安装耳的轮廓草图,确定三个固定孔的分度位置;再建立中心轴承室的回转特征,保证轴线与整机轴线重合。散热格栅适合采用阵列或切除方式生成,阵列前应确认格栅条与中心多边形凸台、外圆环以及安装耳之间的连接关系,避免出现细碎薄壁。轴承室周围可增加放射状加强筋,筋条高度不宜直接顶到相邻零件,应留出装配间隙;安装耳底面则应形成平整贴合面,保证螺钉锁紧后端盖不产生翘曲。

  在工程校核中,需要重点检查三类问题:其一是轴承室周围的壁厚是否均匀,防止成型收缩导致孔径变形;其二是散热槽开口后壳体扭转刚度是否下降,必要时在格栅末端增加环向加强边;其三是安装耳受螺栓预紧力后的局部应力是否过高。对于风机类产品,还应结合风轮旋转方向判断格栅导流效果,使气流能够顺畅穿过端盖,同时不让大尺寸异物进入旋转区域。整体结构在满足防护和散热的前提下,尽量减少多余实体厚度,以控制零件重量和材料成本。
