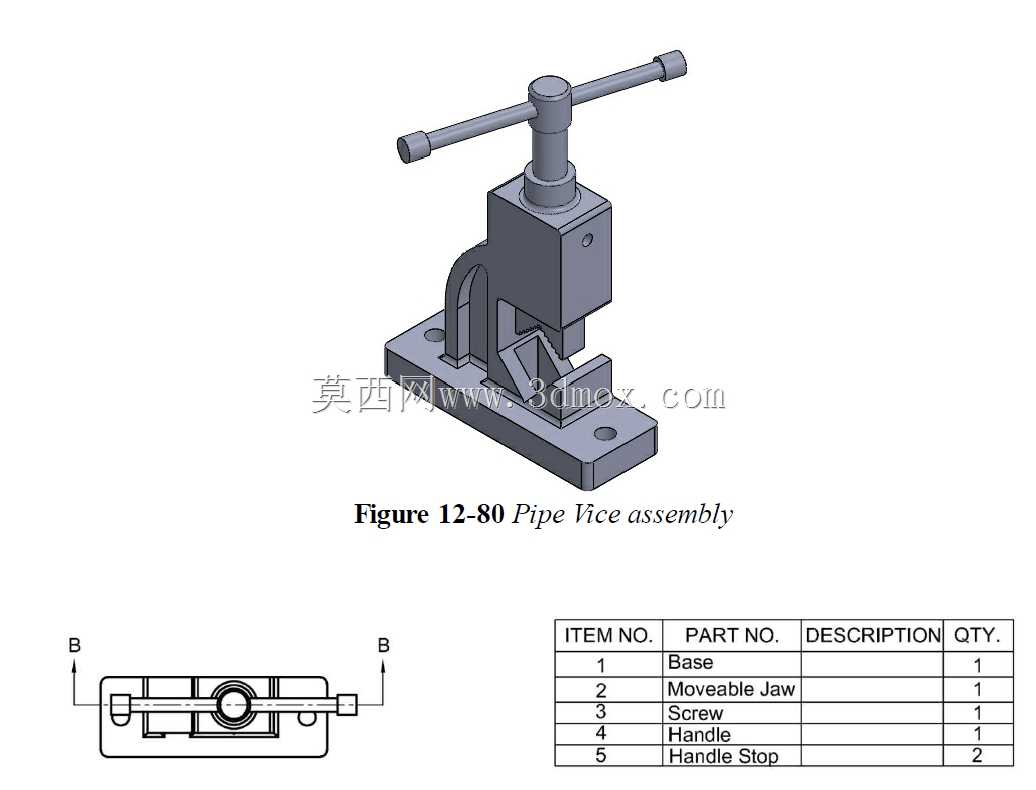

手动台式管道夹持虎钳工装结构

　　这套手动台式管道夹持虎钳主要面向维修工位、管路预制现场、小型装配台和教学实训场景，用于把圆管、短轴类坯料或小型管件稳定固定在工作台面上，方便操作者完成锯切、倒角、攻丝、焊接对位、端部修磨以及装配拧紧等作业。与普通平口虎钳不同，该结构的夹持区域采用带齿形咬合的V形承托思路，管件放入后能够在径向获得多点接触，既限制圆截面滚动，又能避免单纯平面夹持时出现打滑、压偏和定位不稳的问题。

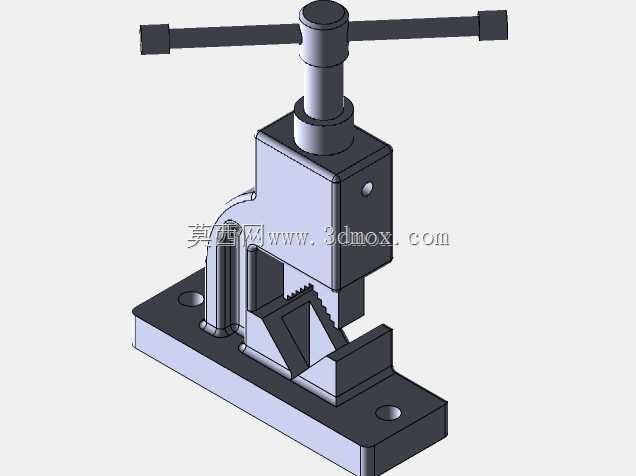

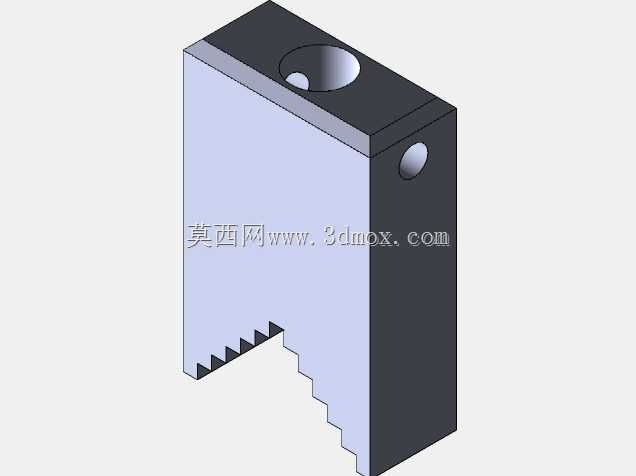

　　从实际使用逻辑看，工件先落在下部固定钳口的V形支撑面上，随后通过上方螺杆带动活动压块下行。螺杆顶端布置横向加力杆，操作者可借助杠杆长度获得较大的轴向锁紧力，适合没有气动或液压动力源的班组工位。压块与螺杆之间保留回转承压关系，夹紧时压块主要沿导向区域作近似直线运动，减少随螺杆旋转而产生的扭转摩擦，使管件表面受力更集中。钳口齿形并非装饰结构，而是针对圆管外圆接触设计：齿尖嵌入轻微氧化层或粗糙表面后，可提高切向阻力；在攻丝、拧接头等存在扭矩反作用的工序中，这一点对保持工件方位尤其关键。

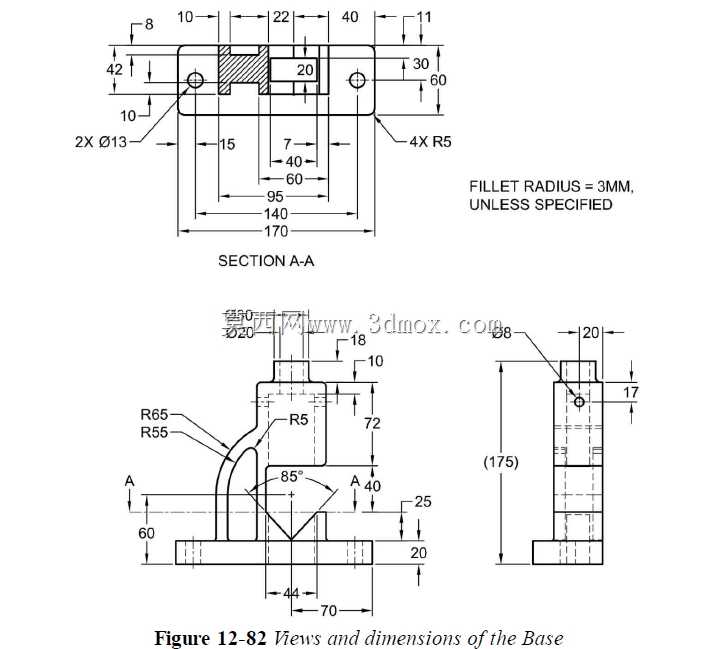

　　底座采用平板式安装边界，两侧伸出的安装耳上设置沉孔，可通过螺栓直接固定在钳工台、工装架或预制工位平台上。底座轮廓决定了设备占地边界，布置时需要在左右两侧预留加力杆转动和操作空间，在前方预留管件送进、取放空间，在后方保证钳体立柱与台边、挡板或其他工具不发生干涉。由于横向手柄贯穿螺杆顶部，设备工作高度并不是单纯钳体高度，还应计入手柄回转半径；若工位上方有料架、照明或管线，需要核对最小垂直净空。底座沉孔位置适合承受夹紧反力，安装面应保持平整，避免虎钳底部悬空导致受力时翘动。

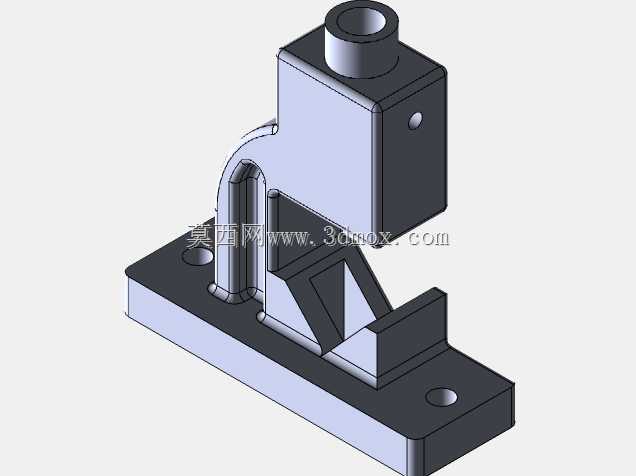

　　结构设计上，钳体采用立式框架承载，螺杆轴线位于夹持区上方，使锁紧力沿接近垂直方向传递到管件。固定钳口与底座之间形成稳定支撑，活动部分通过箱体式导向约束侧向位移，这种布置有利于控制钳口偏摆。对于管径变化，V形支撑具有一定自适应范围：小直径管件落入V形下部，接触角更收拢；大直径管件位置抬高，接触点外移，但仍能保持中心定位趋势。需要注意的是，齿形夹持更适合黑皮钢管、厚壁管件和粗加工坯料；若用于薄壁管、镀覆管或表面要求较高的成品件，应在钳口处增加铜垫、尼龙垫或可换软爪，以避免压痕和齿印。

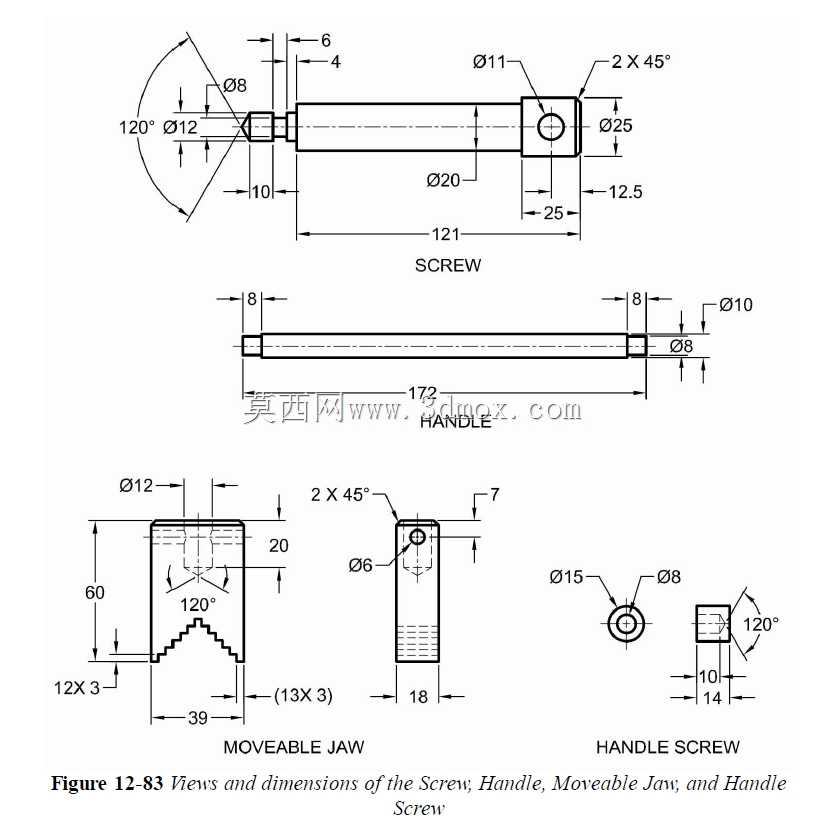

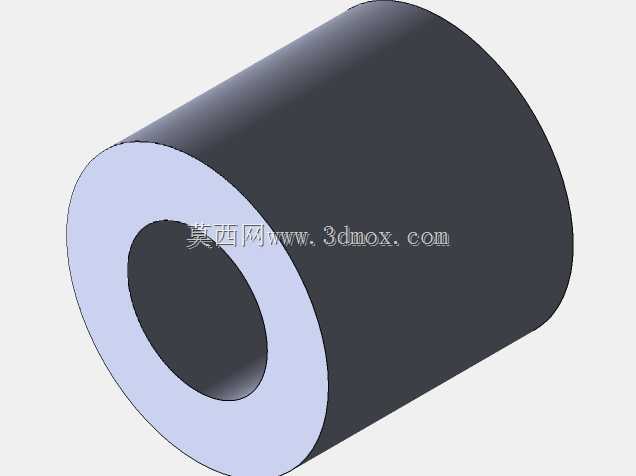

　　建模时需要重点表达几处配合关系：一是螺杆与上部螺母段的螺纹传动，应体现螺距、旋向和行程范围；二是压块与导向槽之间的滑动间隙，间隙过小会使加工和装配敏感，过大则会造成夹紧点偏移；三是底座沉孔与工作台螺栓的连接边界，孔位应兼顾常见台虎钳安装习惯；四是钳口齿形与管件外圆的接触状态，可通过不同管径位置检查干涉和夹持稳定性。横向手柄两端可设置加粗端头，防止施力时从杆孔中滑出，同时也便于双手施加扭矩。

　　在管路维修场景中，这类虎钳常被用于固定待套丝的镀锌管、待焊接的法兰短管或需要更换接头的液压管段。它不追求高速自动化，而强调单人操作、随时锁紧、维护简单和动力依赖低。螺杆外露部分应保留清洁和润滑空间，导向面在粉尘、铁屑较多的车间里需要便于清理。钳体底部的加强立筋把夹紧力分散到底座，避免焊缝或薄壁区域承受过大弯矩。若用于批量生产，可在固定V形块上增加定位挡边，使管材端部伸出长度一致；若用于实训教学，则可通过透明化或剖视方式展示螺旋增力、V形定位和齿面防滑的组合原理。整体结构紧凑、动作直接，适合作为手动夹持工装的典型三维设计案例。
