带双挂钩拉伸复位弹簧精密结构

　　在各类需要提供轴向拉伸回复力的机械结构里，带挂钩的圆柱拉伸弹簧是十分常见的弹性储能零件，这类零件不需要额外配置复杂的导向安装座，依靠两端成型的挂钩即可直接挂接在两个相对运动的构件之间，当两个挂点受外力作用拉开距离时，弹簧丝产生弹性扭转变形，储存弹性势能，在外力撤除后自动拉动两个构件回到初始相对位置，在通讯终端翻盖结构、小型设备舱门复位、手动操作杆回位、轻工夹具张紧、小型农机操纵机构、家电门体闭合助力等场景中都有大量应用。

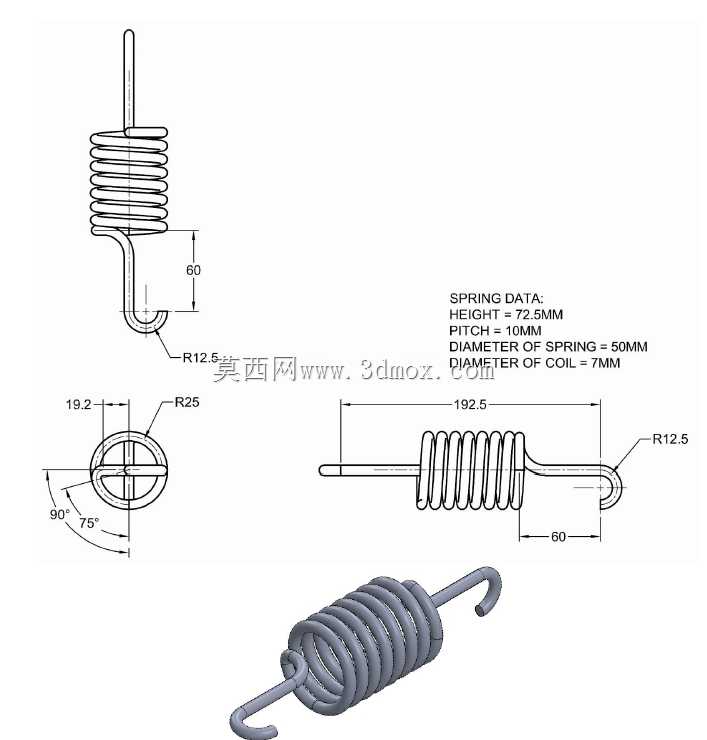

　　这款拉伸弹簧采用等节距圆柱螺旋主体结构，弹簧有效圈部分的中径为50mm，弹簧丝自身直径为7mm，螺旋部分的总长度为72.5mm，相邻簧圈之间的节距设定为10mm，自由状态下螺旋段两端的簧圈处于并紧贴合状态，避免弹簧在受拉初始阶段出现空行程。弹簧两端分别延伸出直段挂钩，其中一端挂钩为长直杆搭配末端小弯钩结构，直段从螺旋端面伸出的长度为60mm，弯钩处的弯曲内半径为R12.5，弯钩末端做圆滑过渡，不会在挂接销轴位置产生尖锐应力集中；另一端挂钩同样延伸出60mm长度的直段，末端弯钩的弯曲半径适配常规挂接轴径，弹簧整体沿轴向的总外轮廓长度为192.5mm。从弹簧端部的投影尺寸可以看到，挂钩所在平面与弹簧螺旋轴线的相对角度经过明确约束，两个挂钩的挂接方向夹角分别标注为90度与75度，端部挂钩的弯折外轮廓半径为R25，挂钩横向伸出的定位尺寸为19.2mm，这些角度与轮廓尺寸直接决定了弹簧在装配时两个挂点的相对方位，设计建模过程中如果忽略挂钩的空间角度，装配时就会出现挂钩无法对准挂孔、弹簧受扭产生附加侧向力的问题。

　　从实际选型使用的角度来看，这款弹簧的丝径与中径配比属于中等载荷拉伸弹簧范畴，7mm直径的碳素弹簧钢丝搭配50mm中径，旋绕比约为7.1，处于弹簧设计推荐的旋绕比区间内，既不会因为旋绕比过小导致弹簧卷制难度大、内侧应力过高，也不会因为旋绕比过大导致弹簧轴向刚度偏低、受载后容易出现失稳侧弯。弹簧的轴向刚度可以通过丝径、中径、有效圈数直接核算，10mm的节距对应螺旋段有效圈数约为7圈，在常规弹簧钢剪切模量参数下，可以输出稳定的拉伸回复力，适合需要数十到数百牛回复拉力的中轻型复位场景。两端挂钩在成型时，弯折位置会产生加工残余应力，建模时弯钩处全部采用圆角平滑过渡，避免在应力最高的弯折根部出现直角切口，实际生产中该位置通常还会进行强化抛丸处理，延缓疲劳裂纹的产生。

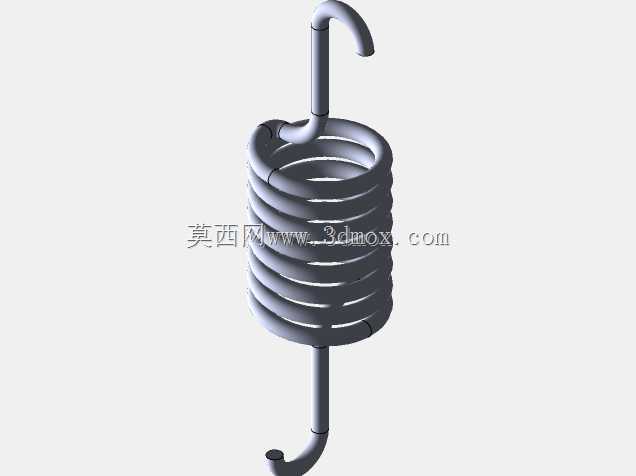

　　建模过程中，螺旋主体部分通过螺旋线扫描生成簧丝实体，两端的并紧圈通过调整螺旋线端部节距逐步收窄，让相邻簧丝表面完全贴合，还原真实拉伸弹簧端部并紧的工艺特征；两端挂钩的扫掠路径从螺旋末端自然延伸，先沿弹簧轴向拉出直段，再按照图纸标注的弯曲半径弯折出挂钩形状，挂钩的空间角度严格按照视图标注的75度、90度方位约束，保证三维模型的装配方位和二维工程图完全一致。模型同时还原了弹簧的三维渲染效果，簧丝表面的金属质感、螺旋圈之间的均匀间隙都和实物状态对齐，结构工程师在做整机装配干涉检查时，可以直接把弹簧模型放入挂接位置，模拟弹簧拉伸过程中的长度变化，检查弹簧被拉到最大行程时，螺旋段是否会和周边的壳体、连杆零件发生碰撞，挂钩在摆动过程中是否会脱出挂轴。

　　这类挂钩拉伸弹簧在安装时不需要额外的弹簧座，只需要在两个相对运动的零件上设置对应直径的挂轴或者挂孔，将两端挂钩分别卡入即可完成装配，维护更换时也不需要拆解周边大量构件，直接取下旧弹簧、挂上新弹簧即可完成替换。设计选型时需要重点校核两个边界：一是弹簧拉伸到最大工作行程时，簧丝内部的切应力不能超过材料的许用疲劳应力，避免长期循环载荷下出现簧丝断裂；二是挂钩弯折处的拉应力需要单独校核，挂钩位置属于弹簧的应力薄弱区，很多弹簧失效都出现在弯钩根部而非螺旋主体段，建模时保留弯钩处的准确圆角尺寸，也为后续的有限元应力分析提供了精确的几何基础。
