带端钩圆柱螺旋拉伸弹簧结构

　　该零件为两端带半圆弯钩的圆柱螺旋拉伸弹簧，属于机械系统中最基础的蓄能与力传递元件，在通讯终端工装、小型卡扣机构、家电门盖复位、检测夹具张紧、手持设备按键回弹等场景中大量使用。建模时先确定弹簧丝径d，再依据安装空间限定弹簧中径D，有效圈数按照所需工作行程与刚度反推：拉伸弹簧的刚度k=Gd⁴/(8D³n)，其中G为切变模量，n为有效圈数，圈数越多刚度越低、允许伸长量越大。端部弯钩并非简单延伸螺旋线，而是在末圈处平滑过渡，弯出接近整圆的挂钩环，弯钩根部的弯曲半径需要大于丝径的1.5倍，避免冷卷成型时内侧产生过大残余压应力、外侧出现裂纹隐患；弯钩开口方向与弹簧轴线的相对角度，要匹配被连接件挂点的朝向，防止装配后弹簧受扭。

　　从安装边界看，弹簧自由状态下各圈为并紧状态，圈与圈之间存在轻微预紧力，这是拉伸弹簧与压缩弹簧最显著的结构差异：压缩弹簧自由状态圈间留间隙，受载后才并紧；拉伸弹簧则依靠并紧圈之间的初拉力，在载荷超过初拉力后才开始伸长，建模时螺旋扫描的节距应略小于丝径，或在装配关系中定义圈间贴合，才能还原真实的初拉特性。弹簧装入机构后，两端挂钩分别卡入销轴、挂柱或冲压件的卡槽内，挂钩配合的销轴直径建议取丝径的2至3倍，接触处做圆角过渡，减少挂钩处的应力集中——拉伸弹簧的失效绝大多数发生在弯钩与螺旋体衔接的过渡段，该处同时承受弯曲应力与扭转切应力，应力幅值比簧身圈体高出30%以上，设计时通常会在过渡段适当增大弯曲半径、降低表面刀痕，必要时做喷丸强化。

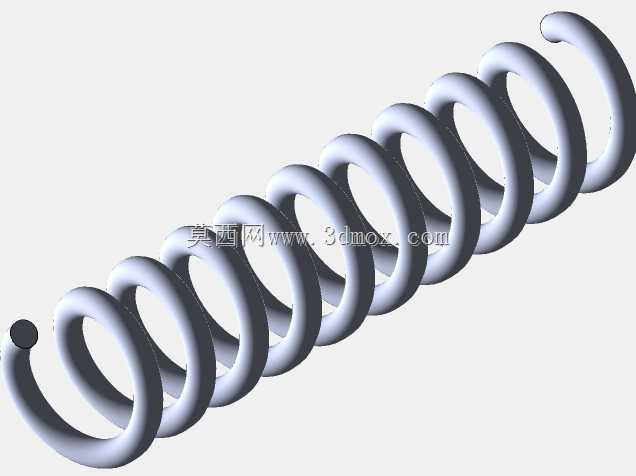

　　实际选型校核中，先根据机构需要的复位力F和挂钩拉开后的工作长度L，反推弹簧刚度：k=F/(L-L0)，其中L0为弹簧自由长度，再结合允许的安装外径D+d、安装内径D-d确定中径，丝径则按照静载荷下许用切应力[τ]≈0.4~0.5σ_b选取，动载荷频繁往复的场合取更低许用值并校核疲劳寿命。三维建模采用螺旋扫描生成簧身主体，两端弯钩通过基准曲线搭建空间扫掠路径，路径与螺旋末圈切线方向连续衔接，再沿路径扫描圆形丝截面，保证弯钩与簧身顺滑过渡、无折角；模型保留了丝径端面的圆形轮廓，可直接用于装配干涉检查：在整机布局中验证弹簧压缩并紧长度、最大拉伸长度下挂钩是否与周边壳体、电路板、塑胶筋位发生碰撞，也可导入运动仿真模块，配合挂点运动曲线输出弹簧力随行程的变化曲线，校核复位力是否在操作手感允许范围内。这类弹簧结构简单但参数耦合紧密，丝径、中径、圈数、弯钩形式任一参数调整都会同步改变刚度、安装尺寸与寿命，三维参数化建模后可通过变量驱动快速派生不同载荷等级的系列件，适配不同张紧力需求的机构工位。
