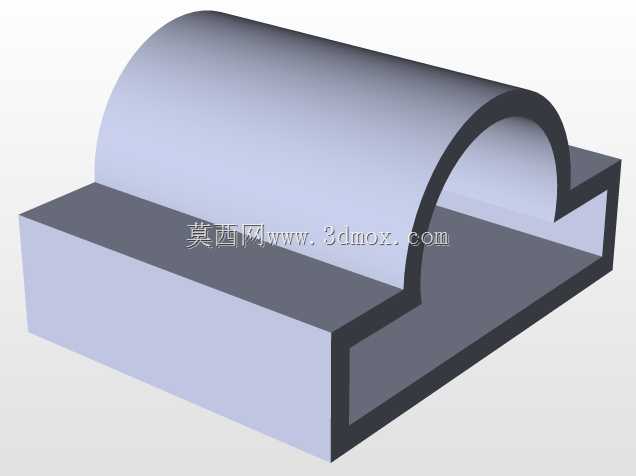

拱形跨接式偏移限位固定支座结构

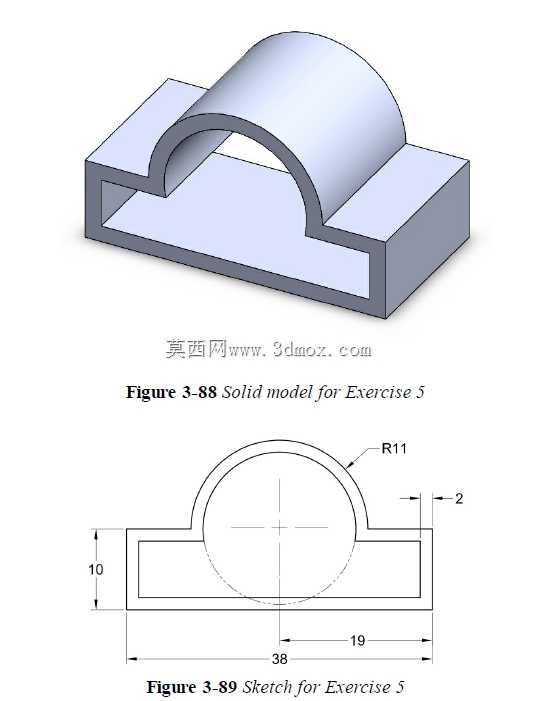

　　该类拱形跨接偏移支座在轻工装配线、通讯外设内部走线限位、小型电控柜线束固定以及桌面级设备的外置卡扣场景中使用频次很高，很多初次接触结构建模的工程师容易把这类零件误判为纯装饰护罩，实际在产线装配环节它承担的是双向约束：底部平直的两翼搭边用来贴附在安装基面，既可以通过背胶粘贴固定，也可在两翼预留孔位穿入微型自攻螺钉完成锁附，中间隆起的半圆弧拱腔则为穿过的管线、细杆或者相邻零件的凸缘让出避让空间，避免装配时两个硬质零件直接发生硬干涉。从拿到的二维截面尺寸反推建模逻辑时，不要先急着拉伸凸台，首先要把截面的轮廓约束梳理清楚：总长度方向的外边界为38单位，拱顶圆弧的半径标注为R11，圆弧中心距离底部安装面的高度方向尺寸为10，

　　两翼端部的壁厚统一控制在2单位，中间平直段的有效跨距为19。很多新手建模时会直接把整根轮廓一次性拉伸成实体，后续做抽壳命令时经常出现拱面和两翼交接处壁厚不均、甚至抽壳失败的报错，更稳妥的建模顺序是先绘制下半部分的矩形基座草图，拉伸给定厚度之后，再在上视基准面绘制半拱的圆弧轮廓，这里要注意圆弧的两个端点必须和基座顶面的边线添加「重合」几何约束，圆弧的圆心要落在整个零件的纵向对称中心线上，避免后续生成的拱体出现左右偏心。拱体拉伸完成后，不要直接做合并，先观察拱体和基座的相交区域：二者在基座顶面的接触线是两条平行于拉伸方向的直线，这部分区域在布尔合并之后会形成内部的实心填充，而我们实际需要的是拱腔下方完全镂空、仅保留外围等厚壁的腔体结构，

　　这一步就对应了偏移命令的核心用法——将拱体的内壁曲面按照壁厚要求向实体侧偏移2单位，之后把偏移生成的内曲面、基座的底面以及两端的侧立面共同组合成裁剪工具，把内部多余的实体部分切除掉，最终得到的零件侧壁厚度全程均匀，不会出现转角处壁厚突然增厚导致的注塑缩水印。从实际装配的边界条件来看，两翼的搭边宽度不能设计得过窄，如果搭边宽度小于3单位，在锁附螺钉的时候拧紧力矩稍大就会让搭边发生翘曲，拱体的圆弧最高点距离安装基面的总高度要提前在装配布局阶段做干涉检查，尤其是这类零件经常用在多层堆叠的通讯设备内部，上层PCB板的 bottom 面距离安装基面的间隙必须大于拱顶高度至少1.5单位，预留出装配公差和零件受热之后的形变余量。

　　拱腔的净宽要比被约束的管线外径大0.8到1.2单位，既不能留隙过大导致管线在腔体内窜动，也不能间隙过小让装配时管线强行挤压拱壁，长期使用后拱体根部产生疲劳裂纹。如果这个零件后续要走注塑量产，在拱面和两翼基座的交接转角处必须添加不小于0.5单位的铸造圆角，避免应力集中，同时建模阶段偏移生成内壁的时候，要同步检查拔模方向：沿着零件出模方向所有侧壁的拔模斜度统一设置为1.5度，防止开模时拉伤拱腔的内表面。这类偏移成型的支座结构相比实心铣削的限位块，重量能降低六成以上，耗材成本也大幅下降，在批量部署的通讯终端、小型工控设备里，单台设备往往会用到三到四个同规格支座来分别约束不同走向的线束，建模时把壁厚、拱半径、跨距这些参数都配置成可调的全局变量，后续遇到不同直径的管线固定需求时，只需要修改对应参数就能快速衍生出新规格的支座，不需要从头重新绘制草图，能大幅提升同系列零件的设计迭代效率。
