V型三角带轮剖视实体结构设计

　　这是一个采用剖视方式表达的V型三角带轮实体结构，建模时沿轴向对称面切去一半，将内部轮毂、辐板与外圈轮槽的壁厚关系完整暴露出来，便于结构设计人员直接核对各段壁厚过渡、键槽配合位置以及轮槽截面角度。带轮是摩擦式带传动的核心承载件，依靠轮槽两侧斜面与三角带侧面的楔紧作用传递扭矩，相比平带传动，V型带在相同张紧力下能产生更大的当量摩擦系数，因而在中小功率传动场合应用极为广泛。

　　从实际工况看，这类带轮常见于中小型电机输出端、减速机高速轴、风机水泵、空压机、农业机械以及各类轻工输送设备。动力从电机轴经键连接传入轮毂，再通过辐板或腹板传递到外圈轮缘，轮槽带动一根或多根三角带，将动力远距离传至工作机。带传动本身具备缓冲吸振、过载打滑保护、可适应较大中心距以及结构简单、维护方便等特点，因此在传动比要求不十分严格的场合长期作为首选方案。

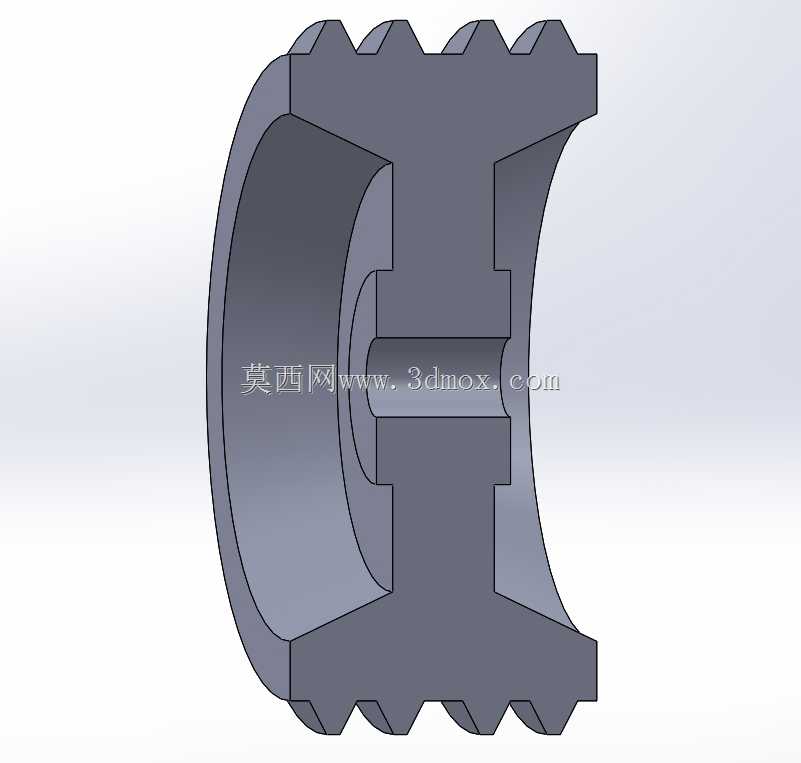

　　该模型在结构上采用了典型的腹板式带轮布局。中心为带键槽的轮毂孔，用于与传动轴形成周向固定；轮毂向外通过较薄的腹板与外圈轮缘相连，腹板上可根据减重与装夹需要设置工艺孔或保持实心。外圈加工出多道梯形截面的轮槽，槽型角度、槽顶宽、槽深以及槽间距均需与所选三角带型号匹配，槽面粗糙度直接影响带的磨损与传动效率。剖视表达清晰呈现了轮缘厚度、腹板与轮毂交接处的圆角过渡，这些圆角在铸造或焊接毛坯中用于避免应力集中，在数控加工件中则有助于改善受力分布。

　　设计这类零件时，首先要依据传递功率、转速、传动比和工况系数确定带的型号与根数，再由带速、包角和中心距校核带长与小带轮包角是否满足要求。带轮基准直径不能过小，否则带的弯曲应力过大、寿命显著下降；槽数则需保证每根带受力均匀，避免个别带过载。轮毂长度一般取轴径的1.5至2倍，以保证配合稳定；腹板厚度、轮缘外径与槽底直径之间的余量，都要兼顾强度、转动惯量与材料成本。

　　安装边界方面，带轮装入轴端后需保证轮槽对称中心面与配对带轮处于同一平面，轴向错位会造成带单边磨损、掉带和发热。轴孔与轴的配合常选过渡配合并配平键，端部用轴端挡圈或螺母锁紧，防止轴向窜动。两轴平行度、中心距以及张紧装置的可调行程，在整机布置阶段就要预留出来；张紧力过大会加剧轴承受力和带的蠕变，过小则打滑丢转。模型中剖切面所揭示的内腔空间，也为校核腹板是否与轴肩、轴承端盖或防护罩发生干涉提供了直观依据。

　　从建模思路看，先以旋转特征生成带轮整体回转轮廓，再在草图中准确绘制梯形轮槽截面并阵列切除，键槽通过拉伸切除获得，最后利用剖切命令保留一半实体并对切面着色区分，使内部空腔与外部齿形一目了然。这种半剖表达在教学演示、图纸审核和装配干涉检查中都很实用，能帮助初学者理解带轮并非实心圆盘，而是由轮毂、腹板和轮缘组合而成的受力构件，也提醒设计者在减重、强度与工艺之间做出合理权衡。
