叉形铰接连杆机械结构三维造型

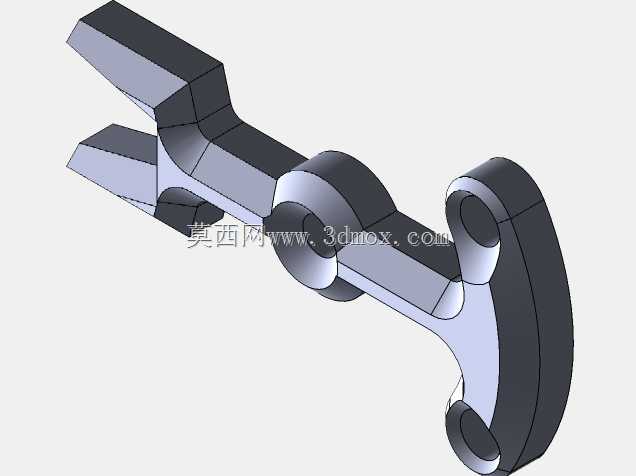

　　该零件属于典型的叉形铰接传动连杆，在轻工装配夹具、小型联动锁止机构以及手动快拆工装中十分常见，整体沿长向呈细长悬臂布局，一端为开口叉形夹持端，另一端为带双铰接孔的圆盘摆头，中段通过环形凸台与过渡圆弧衔接，既承担推拉传力作用，也可作为摆角联动的中间连接件。从实际装配逻辑来看，叉口端用于嵌入配对的卡位舌片或拨块，开口槽留出装配间隙后，可通过横向销钉完成锁紧，工作时叉口两侧壁同步承受侧向剪切力，因此叉根位置做了加厚过渡，避免槽口根部在反复扳动时出现应力集中开裂。右端圆盘摆头分布两个同轴铰接孔，孔位沿圆弧轨迹排布，圆盘外轮廓采用R69大圆弧收边，两孔中心距对应摆臂回转半径，工作时销轴穿过孔位后，连杆可绕铰接点在60度夹角范围内往复摆动，

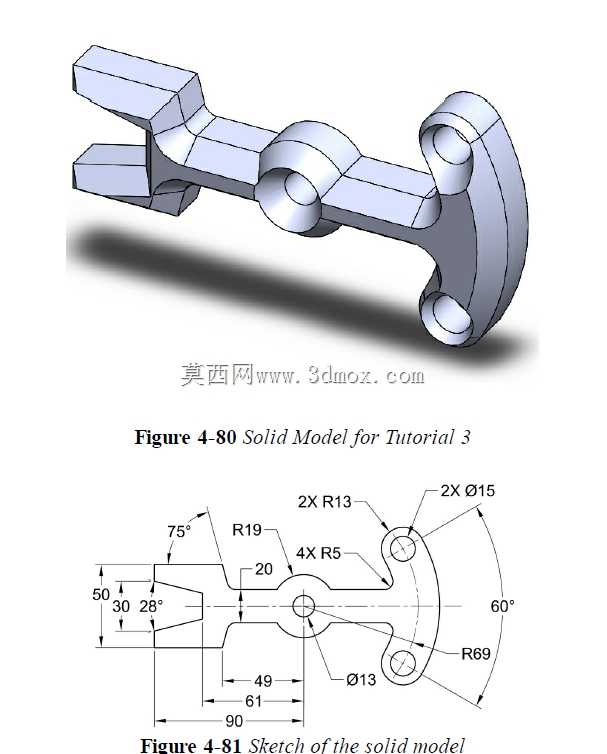

　　适配小行程角度联动场景。中段的环形凸台属于工艺与结构结合的设计：凸台内孔可穿入定位转轴，让连杆中段获得辅助支撑，降低长杆受压时的挠曲变形，凸台两侧的R13圆弧平滑衔接杆身，消除截面突变带来的应力峰值。尺寸标注层面，杆身总长度方向以中段凸台中心为基准，向左延伸61mm至叉口根部，49mm位置对应杆身平直段分界，叉口端总宽度50mm，槽口内侧有效宽度30mm，叉头外侧斜面夹角75度，槽口根部导向锥面夹角28度，该锥面可在对接配对零件时起到自动导正作用，降低装配对位难度。右端圆盘上两个铰接孔直径均为15mm，中段凸台内孔直径13mm，杆身与圆盘衔接处设置四处R5圆角，叉头与杆身过渡位置采用R19大圆弧，所有锐边均做圆角顺滑处理，

　　既减少热处理淬火时的裂纹风险，也降低后续机加工的去毛刺工作量。建模过程中可优先在前视基准面绘制完整轮廓草图，将所有角度、半径、孔位尺寸完全约束后，采用拉伸凸台生成主体毛坯，再对两处铰接孔、中段转轴孔执行拉伸切除，开口叉槽通过双向拉伸切除直接成型；圆弧过渡特征可在主体成型后添加圆角命令，注意R19与R13圆角的衔接顺序，先添加大半径圆角再处理小R5圆角，避免特征报错。工程实际应用里，这类连杆常安装在手动压紧工装的摆臂组中，叉口端连接操作手柄的拨销，圆盘端连接压头驱动件，扳动手柄时连杆绕中段转轴转动，将手柄的角位移转化为压头的直线压紧动作，60度的摆角范围刚好对应工装的开闭锁行程，不会出现运动干涉。安装边界方面，

　　零件最大外轮廓集中在右端圆盘，圆盘外径由R69圆弧限定，装配时需在圆盘上下两侧预留至少3mm的销轴安装空间，叉口端开槽宽度需与配对拨块厚度保持0.2至0.3mm的间隙，保证摆动过程中无卡滞；杆身平直段厚度均匀，周边布局时要避开相邻机构的运动路径，尤其在摆角极限位置，圆盘外圆不能触碰周边固定板件。结构受力上，连杆工作时主要承受轴向拉压与小幅弯曲载荷，叉口两侧壁为对称等厚设计，载荷可均匀传递至杆身，圆盘处双孔布置分散了铰接点的接触应力，相比单孔摆头，双孔结构可承受更大的交变载荷，长期往复运动不易出现孔位椭圆变形。图纸中标注的2X R13、4X R5等重复圆角特征，在建模时可统一设置圆角参数，保证加工后零件外观一致，也便于数控编程时统一调用刀具补偿，减少工序切换时间。
