带环槽的空心旋转活塞结构设计

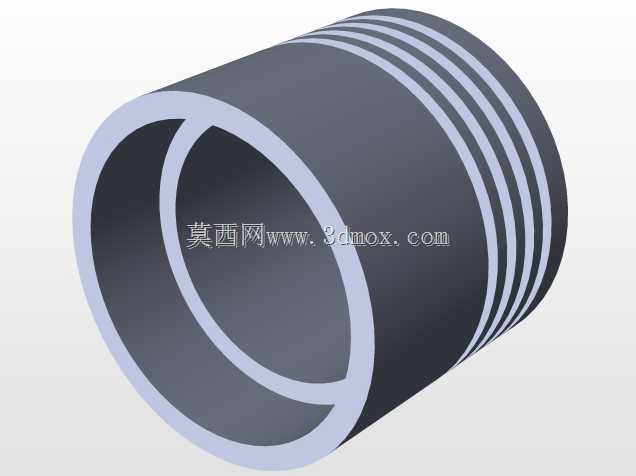

　　该零件为回转类空心活塞构件，整体呈厚壁圆筒形态，外圆柱面沿轴向均匀布置多道环形凹槽，内孔为贯通式光滑圆柱腔，两端面经平整加工，结构特征完全围绕旋转工况下的密封、导向与容污需求展开。这类构件常见于旋转式容积泵、摆动液压缸、回转分配器以及小型气动旋转执行机构中，工作时随主轴做连续回转或小角度往复摆动，依靠外圆与配合缸体内壁之间的环形间隙形成动密封，将腔室分隔为不同压力区间，完成介质输送、压力传递或工位切换动作。

　　从实际装配边界来看，零件的最大外径由配合缸体的内孔公差决定，设计时外圆通常按h6或h7精度加工，与缸体内孔H7形成间隙配合，单边间隙控制在0.02~0.08mm区间，既保证回转过程中无卡滞，又能将内泄漏量控制在允许范围。轴向长度需匹配缸体内部的安装腔宽度，两端预留0.5~1mm的轴向窜动间隙，避免热膨胀或装配累积误差导致端面顶死。内孔直径根据与之配合的芯轴或传动轴外径确定，一般采用H8公差，可通过平键、过盈配合或端面螺钉与转轴实现扭矩传递，若用于无轴浮动的活塞结构，内孔也可作为介质流道，让压力油或压缩空气直接通入活塞内侧，平衡径向受力。

　　外圆上的多道环槽是该结构的核心功能特征，槽型以矩形截面为主，槽宽通常取2~4mm，槽深1.5~3mm，槽口边缘做0.2~0.5mm的倒角，去除加工毛刺同时避免装配时刮伤缸体内壁。环槽的作用分为三类：第一类用于安装密封圈，比如O型圈、格莱圈或活塞环，槽底直径与密封圈截面尺寸匹配，装配后密封圈外圆高出活塞外圆0.3~0.8mm，压紧后贴紧缸壁，阻断高低压腔之间的介质泄漏；第二类作为泄油槽或回气槽，将渗漏过第一道密封的介质引导至回油通道，避免压力逐级累积击穿后续密封；第三类作为容污槽，容纳介质中混入的金属碎屑、粉尘等杂质，防止硬质颗粒夹在活塞与缸壁之间拉伤配合面，这一设计在工程机械液压系统、矿山用气动设备中尤为实用。

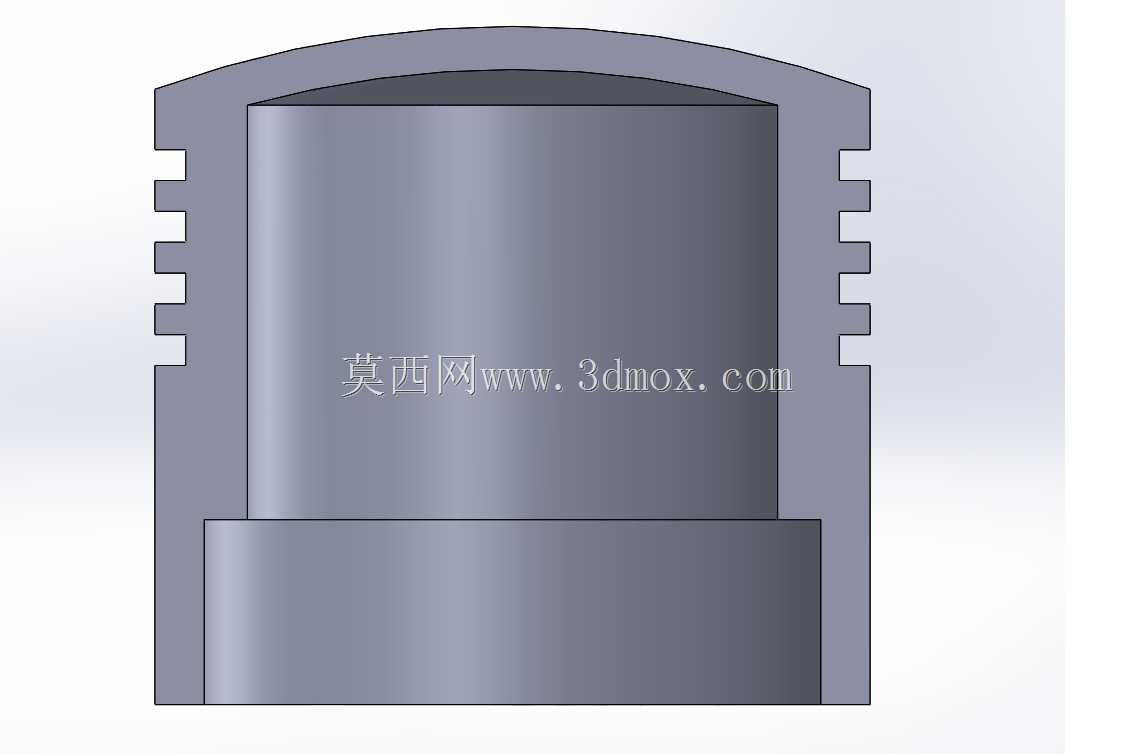

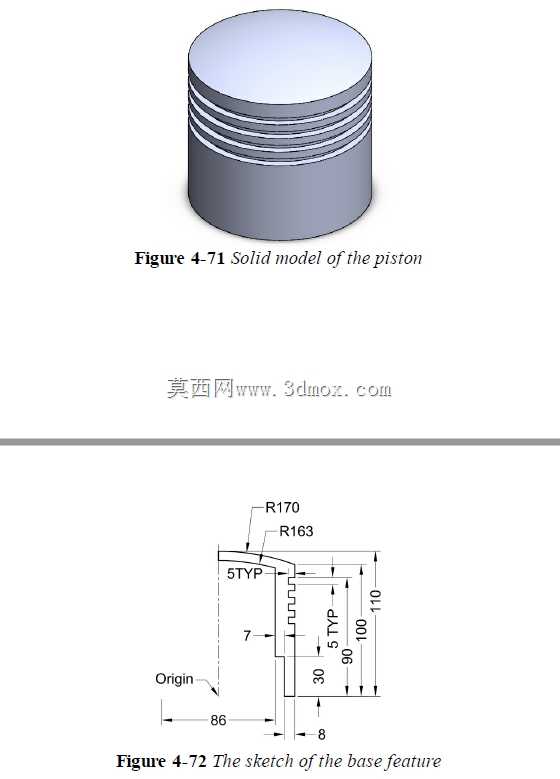

　　建模过程中先以前视基准面绘制半剖面轮廓，将内孔壁、外圆面、各道环槽的轴向位置与径向深度一次性标注完整，通过旋转凸台命令生成主体，无需额外拉伸切除即可保证所有回转面的同轴度。环槽的槽底圆角、槽口倒角可在草图阶段直接绘制，也可在实体生成后通过倒角、圆角命令批量添加，后续工程图中需重点标注外圆与内孔的同轴度公差，一般取IT7~IT8级，两端面与轴线的垂直度公差不低于0.05mm，避免活塞装入缸体后出现偏磨。

　　受力层面，该类活塞工作时主要承受径向介质压力与周向摩擦力，厚壁筒结构的径向刚度远优于薄壁冲压件，可承受10~32MPa的工作压力而不发生明显变形。材质多选45号钢调质处理，或采用铝合金、铜合金降低运动惯量，高速回转工况下还需对外圆做淬火或镀硬铬处理，表面硬度达到HRC45以上，降低磨损速率。若用于输送水、化工溶剂等腐蚀性介质，可选用不锈钢或工程塑料材质，环槽内搭配氟橡胶密封件，兼容更广的介质温度范围。

　　现场维护时，这类活塞的失效形式集中表现为环槽内密封件老化磨损、外圆表面拉伤、内孔配合面松旷，设计时将环槽布置在活塞中部区域，两端保留足够的导向长度，可让活塞回转过程中始终保持两点支撑，避免单侧偏载导致的密封偏磨。多道环槽的间距均匀分布，也让密封压力沿轴向逐级递减，相比单道密封结构使用寿命可提升数倍，在连续运转的自动化生产线液压站、回转式气动工装上应用十分广泛。
