阶梯圆弧带孔机械支座零件结构

　　该零件属于典型的小型机械支撑类构件，整体采用阶梯式实体布局，左侧为较高的立板区域，中部通过大半径圆弧曲面形成过渡，右侧延伸为低位水平平台，适合作为教学练习、结构测绘以及小型工装支撑单元的设计参考。零件轮廓以二维草图拉伸为核心成型方式，所有外形边界均由直线段与相切圆弧组合构成，没有复杂曲面拆面或多实体布尔运算，建模逻辑清晰，便于初学者理解草图约束、尺寸驱动和特征拉伸之间的关系。

　　从实际使用场景看，这类构件可用于轻载设备中的定位支座、过渡连接块或机构演示样件。左侧高位立板上设置有一个圆形通孔，孔中心距离底部基准面为80，孔的直径为30，该孔可用于穿装销轴、螺栓或定位轴，使零件与相邻杆件、支架形成铰接或固定连接。立板下部还保留了较大的镂空区域，该区域并非单纯减重造型，而是在保证侧壁厚度和底部承载宽度的前提下，减少材料占用，并为管线、连杆运动或检修工具留出空间。

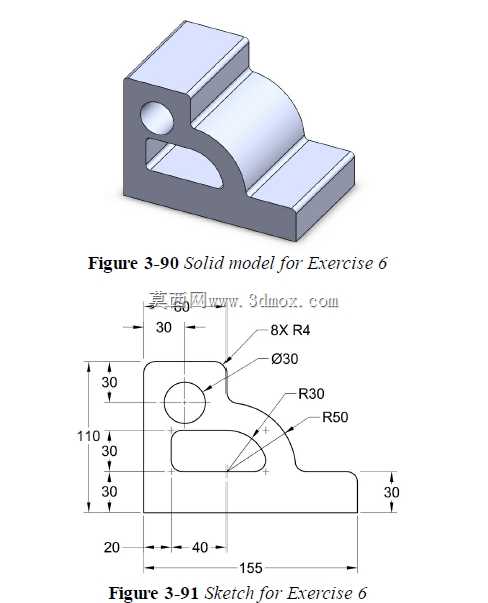

　　零件的外形尺寸具有明确的安装边界。底面总长度为155，左侧竖直方向总高度为110，底部左端到立板主要竖直面的水平距离为20。高位平台顶部宽度方向标注为60，立板中心线相对左侧基准偏移30。右侧低位平台末端厚度方向尺寸为30，平台与中部圆弧区域平滑相接，形成从高到低的阶梯承载面。中部轮廓包含R30与R50两段圆弧，其中R30用于内侧较小曲率的过渡，R50用于外侧大轮廓顺滑连接；立板左上角及相关转折处采用8处R4圆角，可降低应力集中，也使零件在铣削或注塑成型时避免尖锐内角。

　　结构设计上，底面作为主要安装基准，整体平直，适合放置在工作台面、机架基板或夹具定位面上。右侧水平平台可承担贴合、压靠或支撑其他零件的功能；中部圆弧面既承担外形过渡，也能在载荷传递时避免直角截面突变。左侧立板承受孔位传来的连接载荷，因此立板与底板之间保留连续实体连接，厚度方向没有出现薄弱悬壁。若用于金属切削加工，可优先以长方体坯料铣削外形，再加工通孔、内腔和圆角；若用于塑料或3D打印样件，则应关注水平平台与圆弧过渡处的成型支撑和壁厚均匀性。

　　草图绘制时，应先固定底面水平线和左侧竖直基准，再按总长、总高建立外轮廓约束。圆孔位置需要同时约束水平与竖直方向尺寸，圆弧段应与相邻直线添加相切关系，避免后续修改尺寸时轮廓开口或形状失真。R50圆弧的圆心与中部基准位置存在联动关系，调整该半径会影响右侧平台与高位立板之间的过渡范围，因此在参数化设计中不宜只改单一数值，应同步检查总长155、平台末端高度30以及内轮廓R30之间的几何关系。

　　该零件的工程价值在于把常见机械结构中的孔、槽、圆角、阶梯面和圆弧相切关系集中在一个紧凑实体上。它既能用于验证二维工程图到三维实体的建模流程，也能作为支座类零件轮廓设计的基础样例。实际建模完成后，可进一步根据承载需求增加安装孔、沉孔、倒角或加强筋；若进入加工阶段，还需结合材料厚度、刀具半径和装配间隙，对圆角最小半径、孔边距以及底面平面度提出工艺要求。
