多工位管材同步捆扎承载机架结构

　　这套捆装载机架主要面向长条形管材、棒料、型材在转运、码垛和打包工位的定位需求，常见于钢材下料车间、管材加工线、仓储发运区以及装配式构件预制场地。现场作业中，散料如果直接平铺在地面或普通托盘上，捆扎带穿绕时需要人工反复抬料、对位，既容易造成杆件滚动错位，也会让打包间距参差不齐。该结构通过框架式承载平台与多组弧形挡料件配合，把多根平行物料限制在预设槽位内，使捆扎作业从逐根扶料转变为整排定位后一次收紧，能够明显减少物料在捆扎前的侧向窜动。

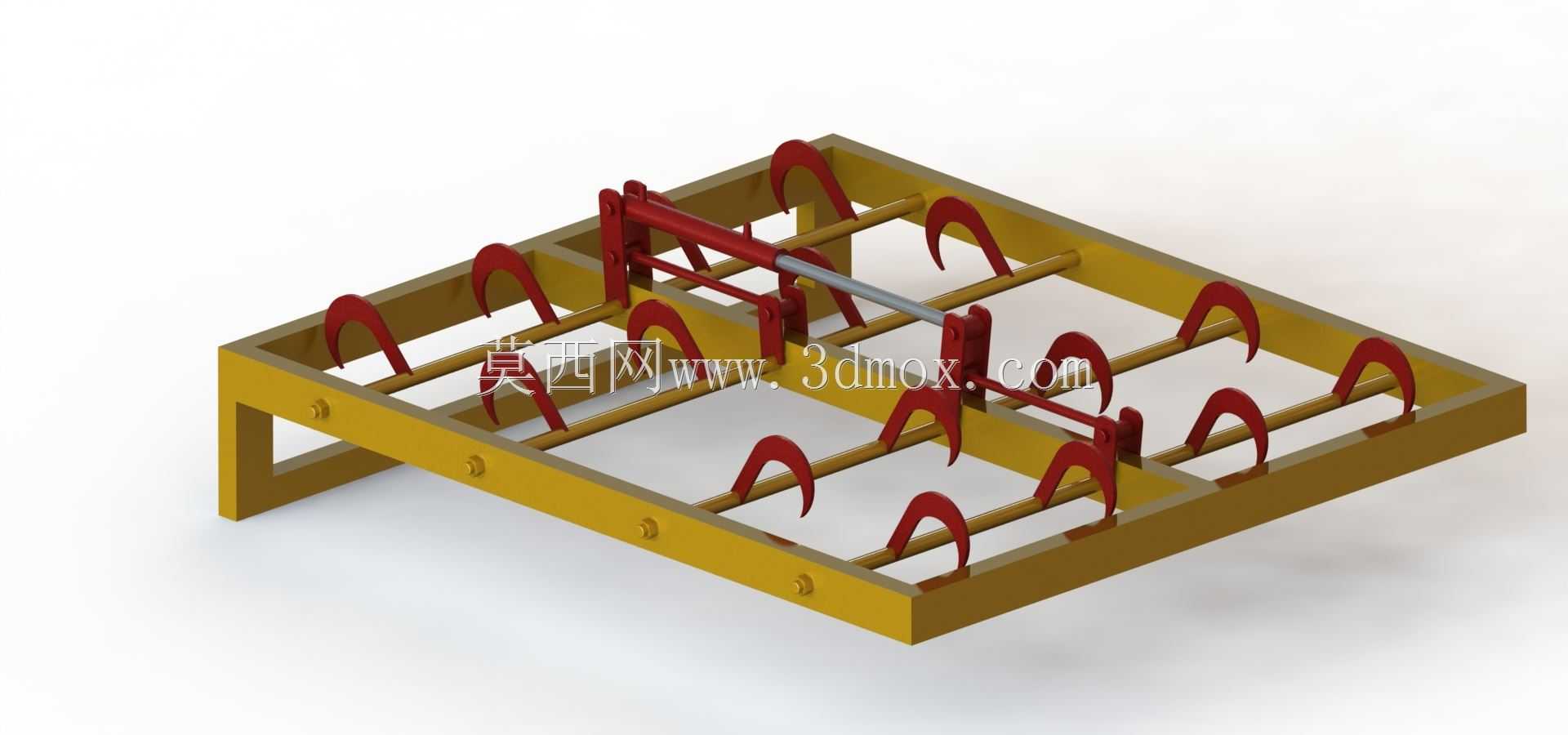

　　从整体布局看，机架采用矩形边框作为主承载基础，边框内侧布置横向承托杆，物料沿纵向平行摆放时，重量由多根横杆分散传递到外框，避免单点受力造成局部弯曲。框架一侧保留低位支腿，使平台与地面之间形成开放空间，叉车臂或托盘搬运设备可以从侧向进入，完成整架物料的转移；另一侧的边框高度与挡料件高度相匹配，既约束物料滚落路径，又不会遮挡捆扎带在杆件下方的穿行通道。工程建模时，外框梁的截面尺寸需要结合额定承载重量、物料最大长度和支撑跨距校核，横杆间距则要兼顾小直径管材不会从间隙漏下、大直径型材又能获得足够支撑面。

　　弧形挡料件是该装置的核心定位结构。它们成对布置在承托杆上方，弧面开口朝向物料放入方向，杆件落位后自然滑入相邻弧形件形成的凹槽内。弧形轮廓不宜做成完全包覆式，否则取放时容易卡料；模型中采用半包围弯板形态，上部留出导入斜度，下部与杆件外圆形成线接触或小面接触，既能限制横向滚动，又能让捆扎带沿弧面外侧顺利通过。多列挡料件按固定节距排列，节距设计要同时考虑物料最大堆码宽度和捆扎带间距：节距过小会使挡料件数量增加、自重上升，节距过大则长料在两列之间可能出现挠曲或歪斜。

　　机架中部设置了联动杆件与转动夹臂，用于实现多组挡料位置的同步动作。联动轴沿框架横向贯穿，各夹臂通过铰接点与轴体连接，当一端驱动件动作时，扭矩沿轴传递到各个工位，使夹臂保持相近的开合角度。这种同步思路比每个工位单独设置压紧件更适合整齐排料场景，能够避免一侧先夹紧、另一侧尚未到位导致的杆件斜置。夹臂端部与红色弧形挡料结构配合，在物料放入后形成上部约束，防止搬运过程中因启动、制动振动使长料跳出槽位。设计铰接点时，需要关注轴套间隙和杆件装配公差，间隙过大会造成各工位动作不同步，间隙过小则在焊接框架存在变形时出现卡滞。

　　安装边界方面，机架底部支撑面应保持在同一水平面上，长条物料长度超过框架宽度时，两端外伸量需要按材料自重和允许挠度控制，避免外伸段产生永久弯曲。平台上方要预留挡料件抬起和夹臂摆动的空间，不能在联动轴运动包络内布置固定料架或管线。侧向叉车进入区域应保持地面平整，支腿与外框连接处承受转运冲击，建模时可在角部设置加强筋或加厚连接板。框架侧面的螺栓连接点用于分段装配和维护更换，孔位布置应避开横杆与外框的主焊缝，防止装配应力与焊接应力叠加。

　　在实际使用流程中，物料先由起重设备或输送辊道送至机架上方，沿挡料件导入方向逐排落入槽位；联动夹臂闭合后，杆件被限制在弧形定位区，作业人员可从框架下方或侧向空隙穿入捆扎带，按预定间距完成收紧、锁扣和剪断。捆扎结束后夹臂打开，成捆物料保持平行状态，再由叉车连同承载架或直接吊运转至下道工序。该结构并不追求复杂传动，而是强调承载框架、弧形定位、同步夹紧和转运空间之间的配合，三维建模时需要重点核对运动件干涉、横杆承载跨距、挡料弧面与不同直径物料的接触位置，以及叉车进入方向与机架支腿的净空关系。
