双工位气动夹持工装模组结构设计

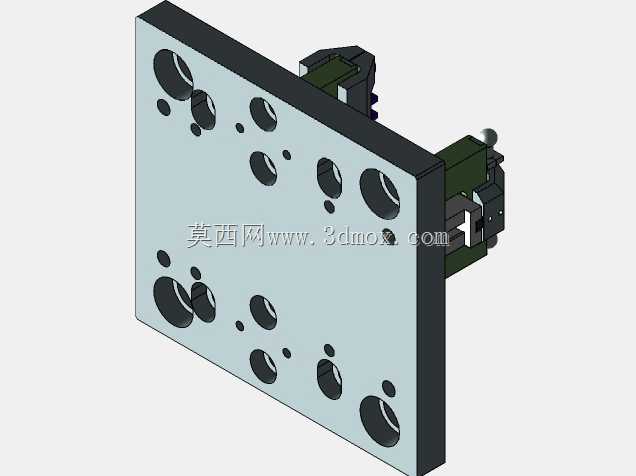

　　这套夹持模组主要面向3C通讯类小件的自动化装配、搬运与检测工位，在产线布局里通常作为末端执行机构挂载在平移模组或者多轴机械手的输出端，也可以直接固定在回转工站的台面上，配合输送线完成工件的上料取放、工位间转移以及装配过程中的姿态保持。从实际工况来看，这类夹持机构需要兼顾取料的响应速度和夹持的稳定性，既要避免夹持力过大压伤薄壁塑胶壳体，也要防止高速移位过程中工件松脱掉落，因此整体结构在设计阶段就围绕刚性、导向精度和动作同步性做了针对性布局。模组顶部设置了一块带阵列安装孔的平板连接座，板面预留的孔位可以适配不同规格的机械手法兰或者直线滑台安装面，安装边界不需要额外做转接板加工，现场换型时只需要匹配对应孔位锁付紧固件即可完成挂载，

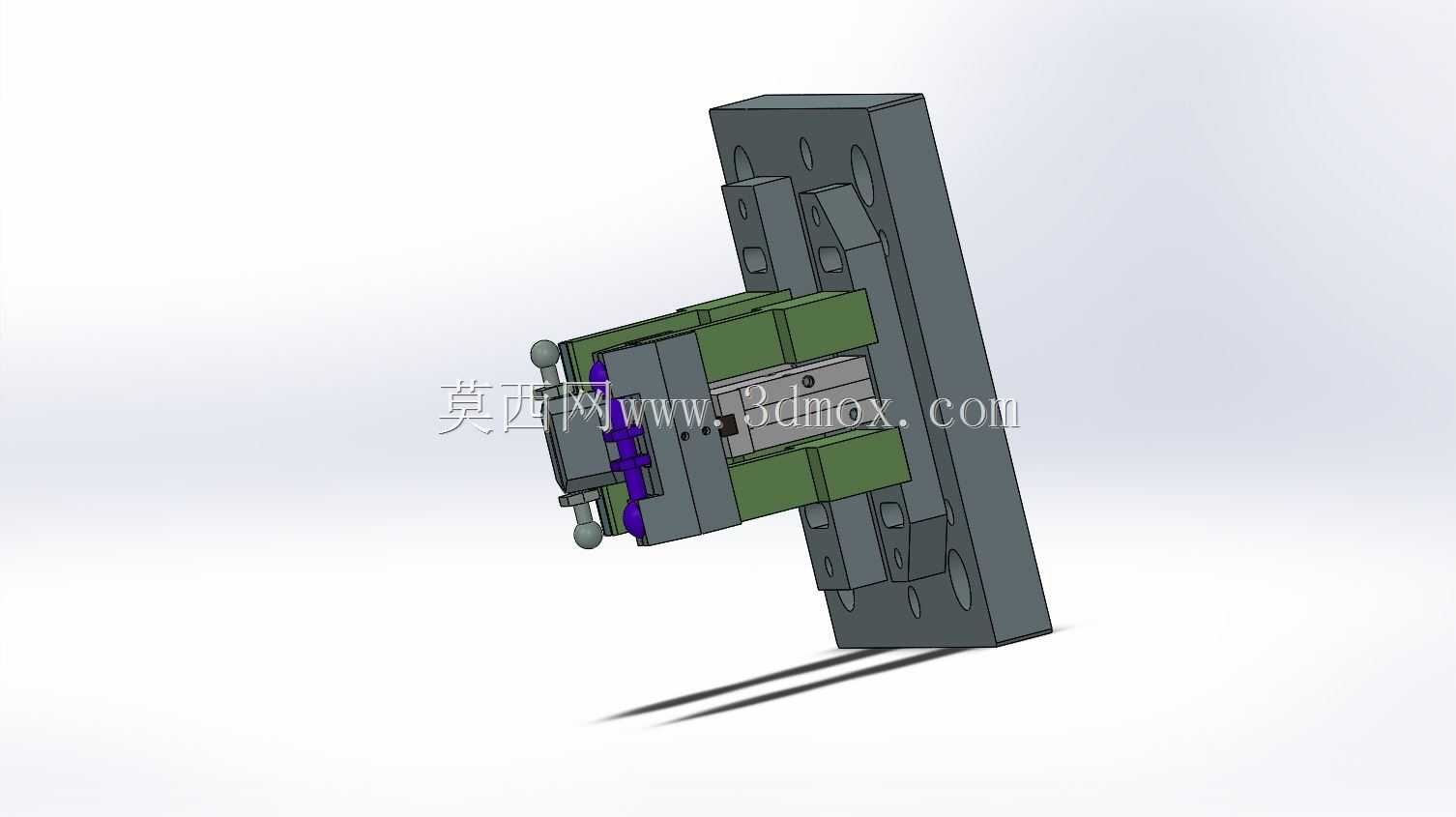

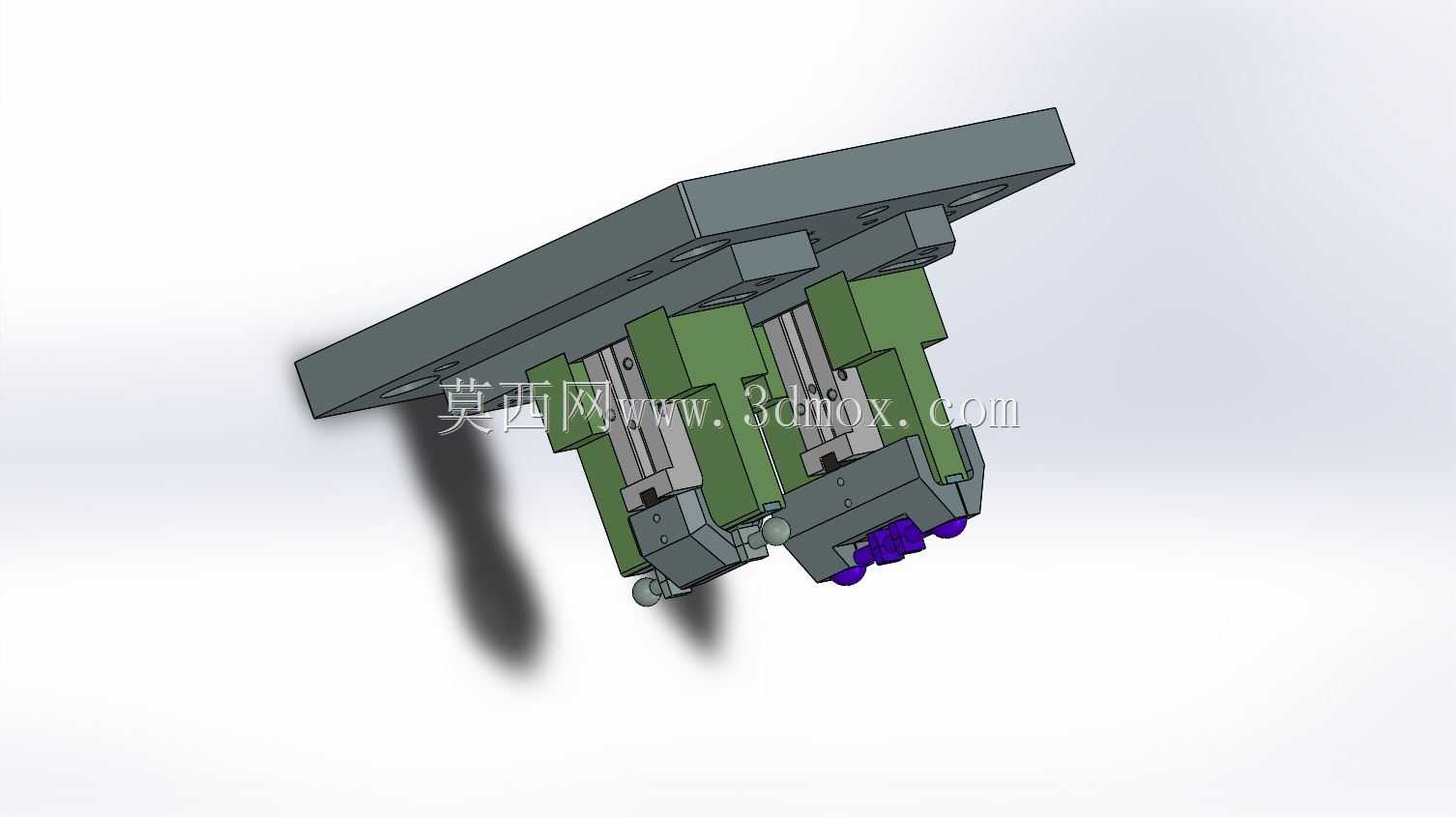

　　大幅缩短产线调试的准备周期。连接座下方对称布置两组独立的夹持单元，两组单元的安装间距可以根据待夹持工件的外形尺寸做小范围调整，中间的支撑立板采用加厚结构设计，在夹爪开合动作以及高速启停的惯性载荷下，不会出现连接板震颤或者夹爪偏摆的问题。夹持执行部分采用直线导向结构，滑动配合面预留了合理的间隙公差，既保证夹爪往复运动的顺畅度，也能长期承受反复开合的摩擦损耗，导向件的选型优先考虑耐磨特性，在高频次的产线循环动作下可以维持稳定的运动精度，不需要频繁拆检维护。夹爪的工作端做了仿形适配设计，接触位置可以根据工件轮廓更换不同的夹指垫块，当产线切换生产不同型号的通讯类产品时，只需要替换末端夹指、调整驱动行程参数，主体机架部分可以完全复用，

　　有效降低多品种共线生产的工装投入成本。驱动元件内置在模组中部的安装腔体内，管线沿立板侧面的走线槽排布，避免动作过程中管线与周边设备发生干涉拉扯，腔体外侧的防护挡板可以阻挡车间环境里的粉尘、切削液飞沫进入运动配合面，延长机构的无故障运行时长。从受力路径来看，夹持动作的输出力通过驱动端传递到滑动推块，再由推块带动两侧夹指同步收拢，对称布局的传动结构保证两侧夹指的闭合行程一致，工件被夹持后始终处于模组的中心位置，后续移位放置时的定位重复精度可以得到可靠保障。模组底部的定位基准面做了精加工处理，当该机构作为固定工装使用时，可以直接靠紧工站的定位销完成初定位，锁付后夹爪的工作位置与工位原点的偏差控制在很小的范围内，不需要反复校准坐标。

　　在装配逻辑上，整个模组的零部件分层组装，顶部安装板、中间支撑立板、导向滑座、末端夹指都可以独立拆分，当某一部分出现磨损或者需要改型时，不需要整体拆解报废，单独更换对应零件即可恢复机构性能。针对通讯类产品外壳普遍壁薄、表面易留压痕的特点，夹指接触位可以粘贴软性缓冲垫，在保证足够夹持摩擦力的同时分散接触压强，避免工件表面出现夹痕、变形等外观不良。双工位的布局形式可以单次动作同时取放两个工件，或者在一个夹爪取料的同时另一个夹爪完成放料，配合工站的动作节拍压缩等待时间，在高速自动化产线中能够显著提升单小时产出。机构整体的外形轮廓紧凑，没有外凸的突兀结构，在狭小的设备内部空间里布设时，不会和周边的送料轨道、检测相机、压装头等周边模块发生运动干涉，三维建模过程中所有运动件都做了包络体校验，开合全行程的安全间隙都提前核算到位。
