双工位伸缩式工业机器人手臂结构

　　该套机器人手臂结构面向自动化产线中需要在有限空间内完成长距离取放、跨工位移送的作业场景，整体采用双层平行直线导向的伸缩式布局，区别于常规多关节串联机械臂的回转作业形式，更适配3C电子装配、小件物料分拣、通讯组件工装转运、窄工位上下料这类对直线移送精度、行程占用比要求较高的工况。在产线布局阶段，这类结构常被布置在两台相邻加工工位之间的架空区域，或是工装台的侧方安装位，不需要为关节臂预留大半径回转安全空间，对厂房平面利用率的提升十分明显。

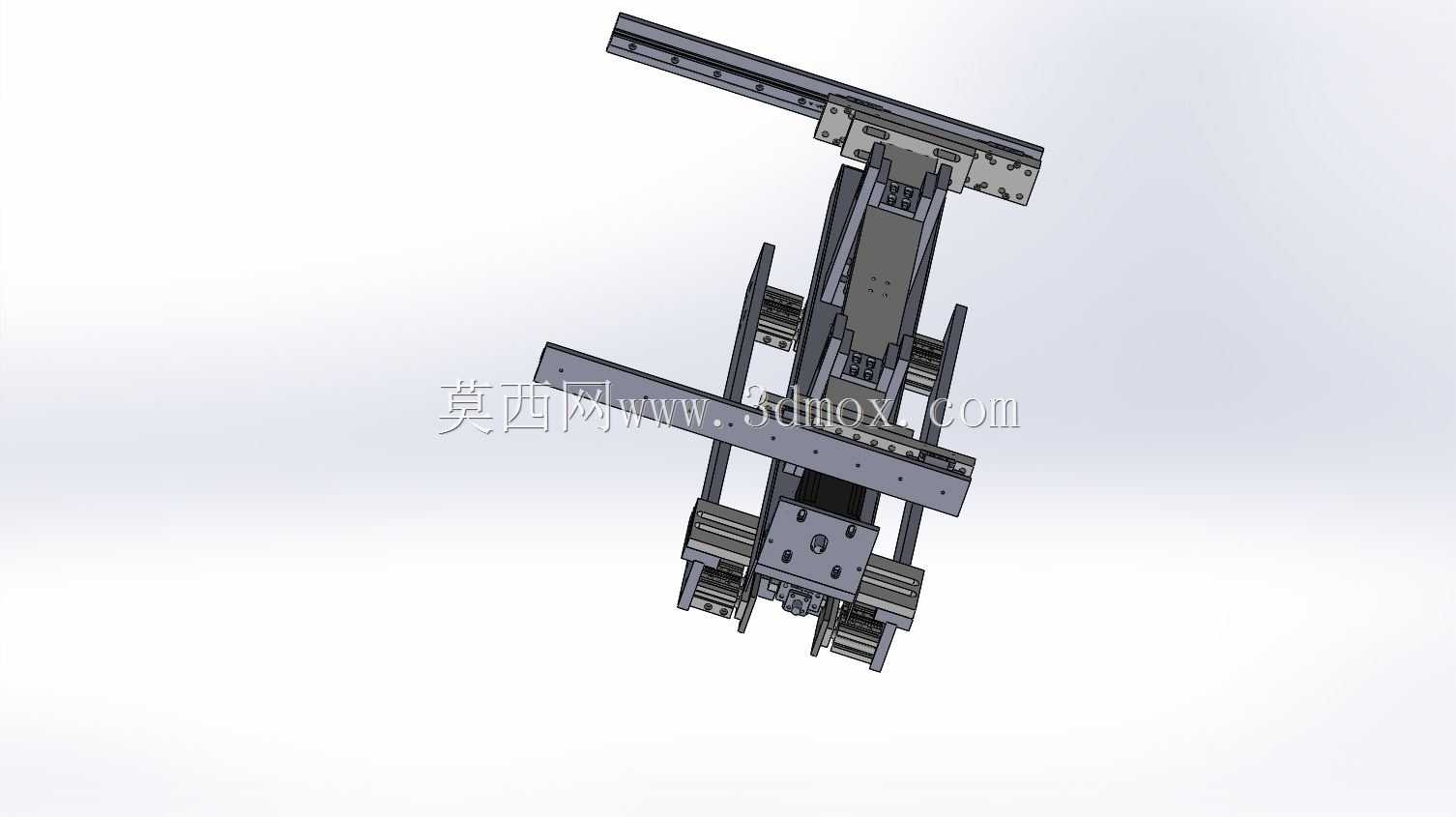

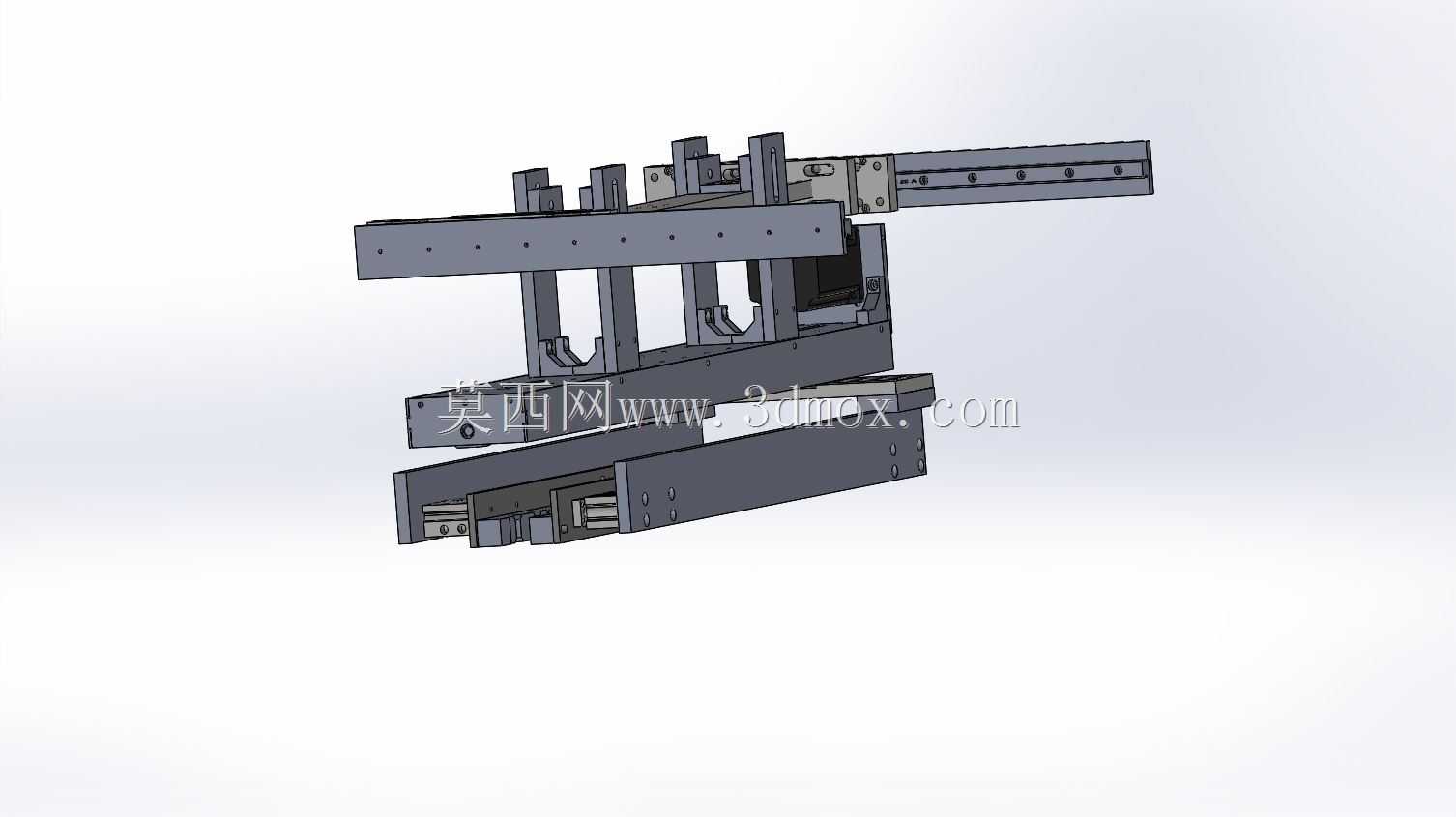

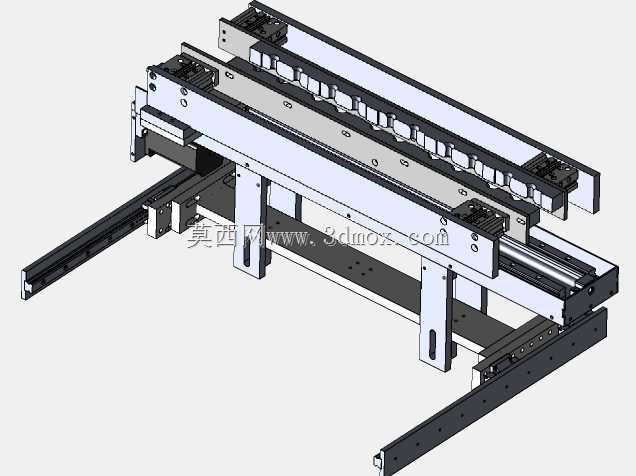

　　从功能实现逻辑来看，整套机构的核心动作分为两级伸缩与末端执行承载两部分。上下两层布置的长条形梁体均集成了直线导轨副，上层梁体可相对于下层固定梁沿长度方向做直线滑移，下层梁体同样可相对于底部安装基座做同向进给，两级行程叠加后，末端执行端的总伸出行程远大于单根梁体自身的长度，在完全缩回状态下，整臂的轴向占用尺寸可压缩至最大伸出长度的六成左右，非常适合安装在工位间距紧凑、设备周边预留空间不足的自动化单元中。梁体之间的驱动衔接位预留了标准伺服电机与同步带轮或者丝杠螺母副的安装接口，结构设计阶段已经对驱动元件的安装法兰、张紧调节空间做了避让，工程师在后续细化设计时，可以根据移送负载的重量、节拍要求选择对应的驱动形式：轻载高速场景可选同步带传动，重载高定位精度场景可选滚珠丝杠传动，不需要对主体梁架做二次开孔改造。

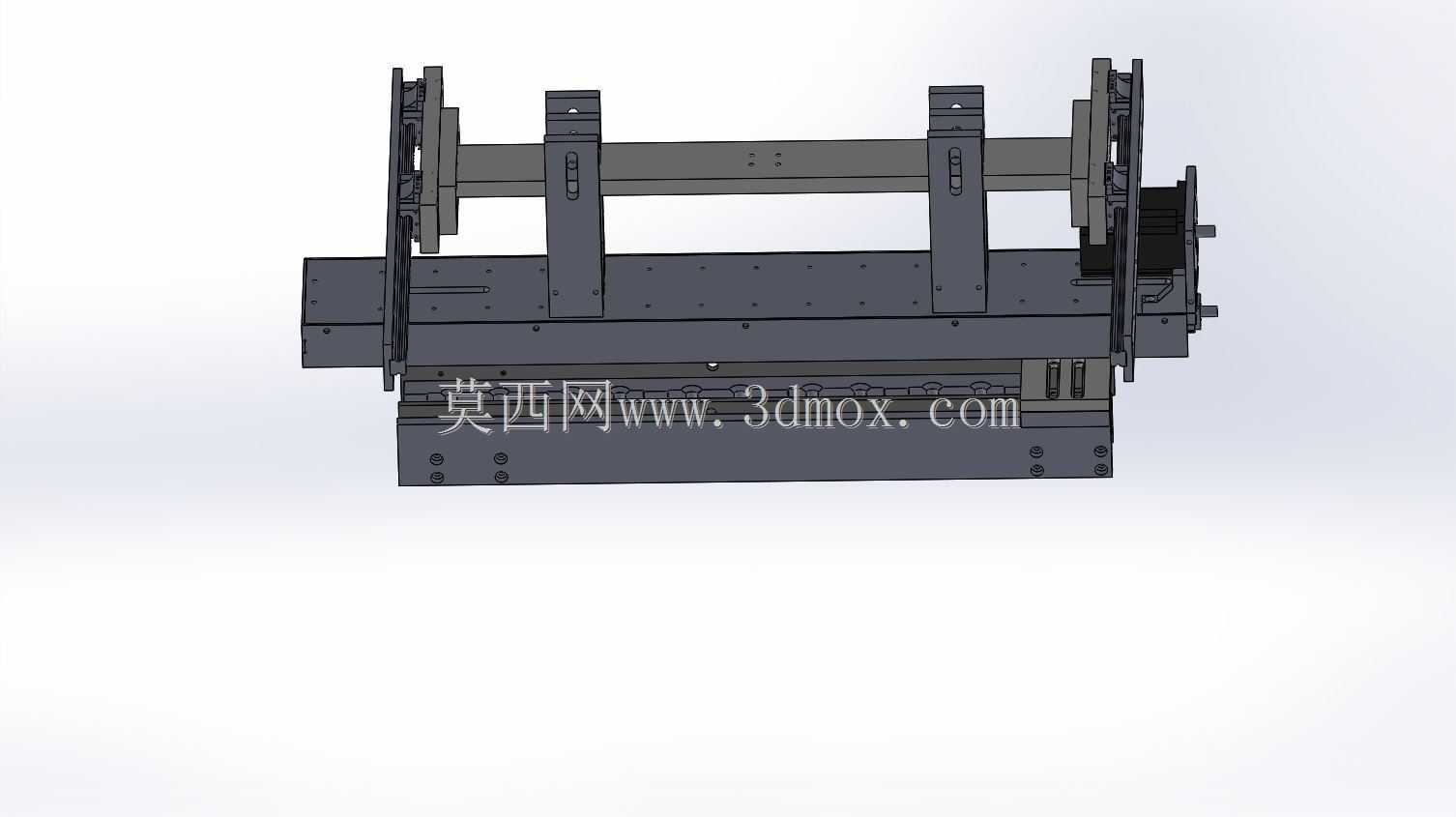

　　结构设计上，所有承力梁体均采用折弯钢板或者型材拼焊后机加工的工艺成型，梁体截面做了加高的筋格设计，在保证整体刚性的前提下控制自重，避免长行程伸出时梁体末端出现过大的下挠变形。导轨安装面在加工时要求一次装夹完成铣削，保证两根平行导轨的直线度与平行度公差控制在0.02mm以内，防止滑移过程中出现滑块卡滞、运行阻力不均的问题。梁体上阵列开设的安装孔位一方面用于导轨、行程检测开关、拖链的固定，另一方面也方便用户根据实际工位的位置调整限位传感器的安装位置，适配不同的伸出行程设定。臂体中部的框架式立架用于承载末端的夹具安装板，立架两侧预留了气动夹爪、电动吸附模组或者小型工装的安装螺孔，可直接搭配不同的执行末端完成工件拾取、定位压装、小件搬运等不同工序。

　　从安装边界维度考量，整套机构的底部安装面为平整的机加工基准面，四周布置了贯穿的安装沉孔，可直接固定在铝型材工作台、钢结构机架或者混凝土预埋的设备基座上，安装时需要校验底部基准面的水平度，避免因基座倾斜导致导轨偏载、滑块异常磨损。整臂完全缩回状态下，侧向没有突出的凸出结构，设备周边仅需预留拖链弯曲半径、线缆走线的空间即可，不需要额外设置安全围栏隔离回转区域。在管线布置上，梁体侧方预留了拖链安装槽位，动力线缆、传感器信号线、气动气管均可随拖链同步随动，避免伸缩过程中管线出现拉扯、弯折磨损的问题。

　　实际工况适配中，这类伸缩式机械臂相比关节机器人，在直线移送路径固定、作业动作重复性高的专机场景下，成本更低、调试难度更小，维护时仅需要定期检查导轨润滑情况、同步带张紧度即可，不需要对多关节的减速器零点进行反复校准。结构中所有的连接部位均采用定位销+锁紧螺栓的组合形式，首次装配完成后销钉定位可保证反复拆装之后的位置精度不会出现偏移，方便设备长途运输之后的现场重装调试。针对不同的产线节拍需求，设计阶段还可以在梁体的极限行程位置加装液压缓冲器或者硬限位挡块，防止驱动失控时梁体脱出导向机构，提升整机运行的安全冗余。
