双工位同步气动夹紧工装台

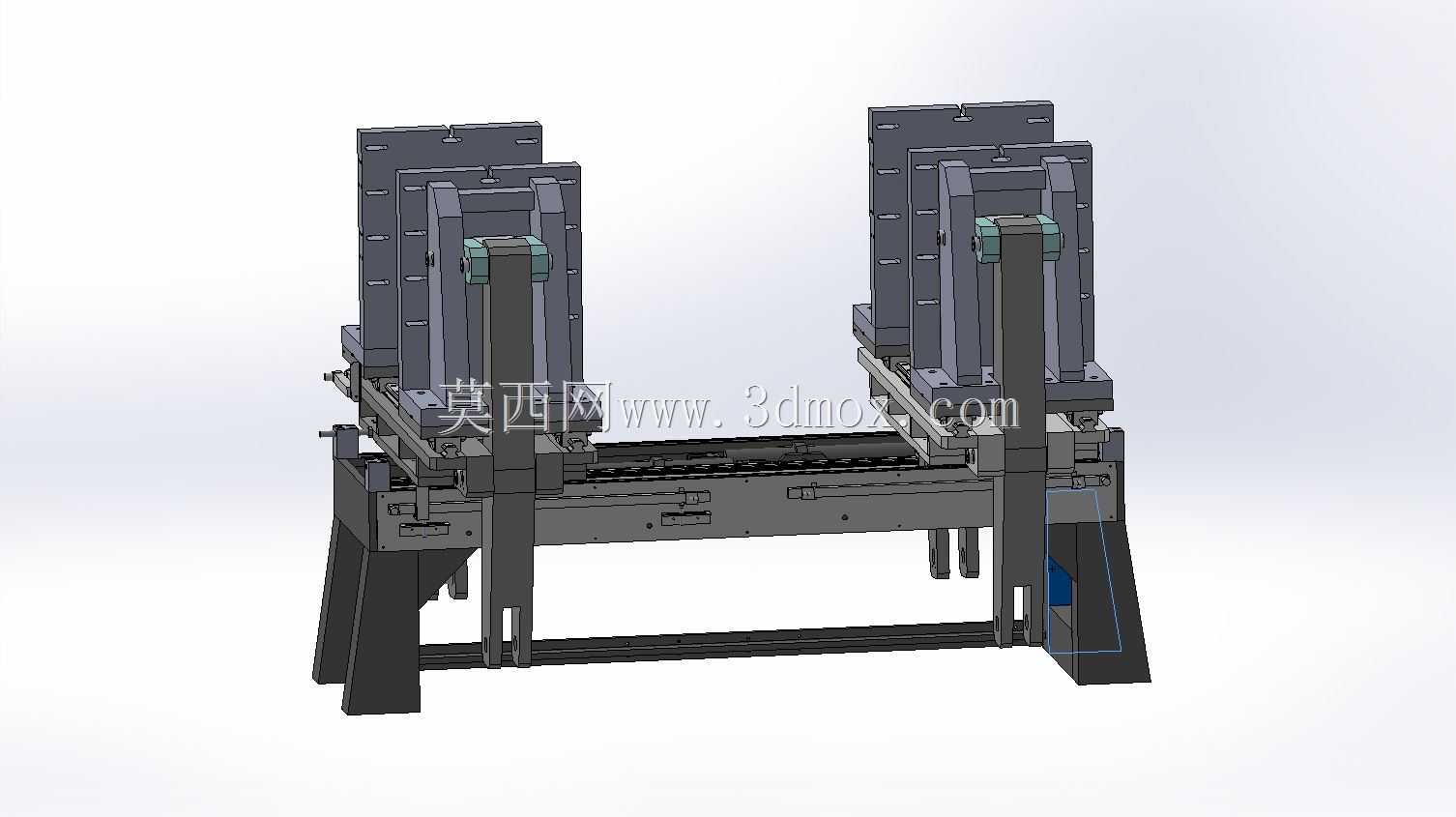

　　这套双工位同步夹紧工装主要面向产线中需要对工件进行双侧定位、压紧与姿态保持的工序，常见于3C通讯类产品组装、壳体加工、检测工位以及小型零部件流转线的上下料衔接段。整机采用左右对称布置，两套夹紧执行单元共用底部机架与传动基准，能够在一次节拍内完成两个工件的同步装夹，也可根据工序需要单独控制单侧动作，兼顾节拍效率与调试灵活性。

　　从实际用途看，该装置承担的是工件在加工或装配前的可靠固定任务。两侧立式支架上设置有与工件轮廓适配的靠模与压紧块，工件到位后，侧向及竖向执行元件推动压头贴合工件，将其约束在定位面上，避免后续钻孔、锁付、点胶、检测或搬运过程中出现窜动、偏摆。底部横向布置的直线导轨与同步传动件，使两侧夹紧单元在间距调整或换位时保持运动一致性，便于兼容不同宽度规格的产品换型。

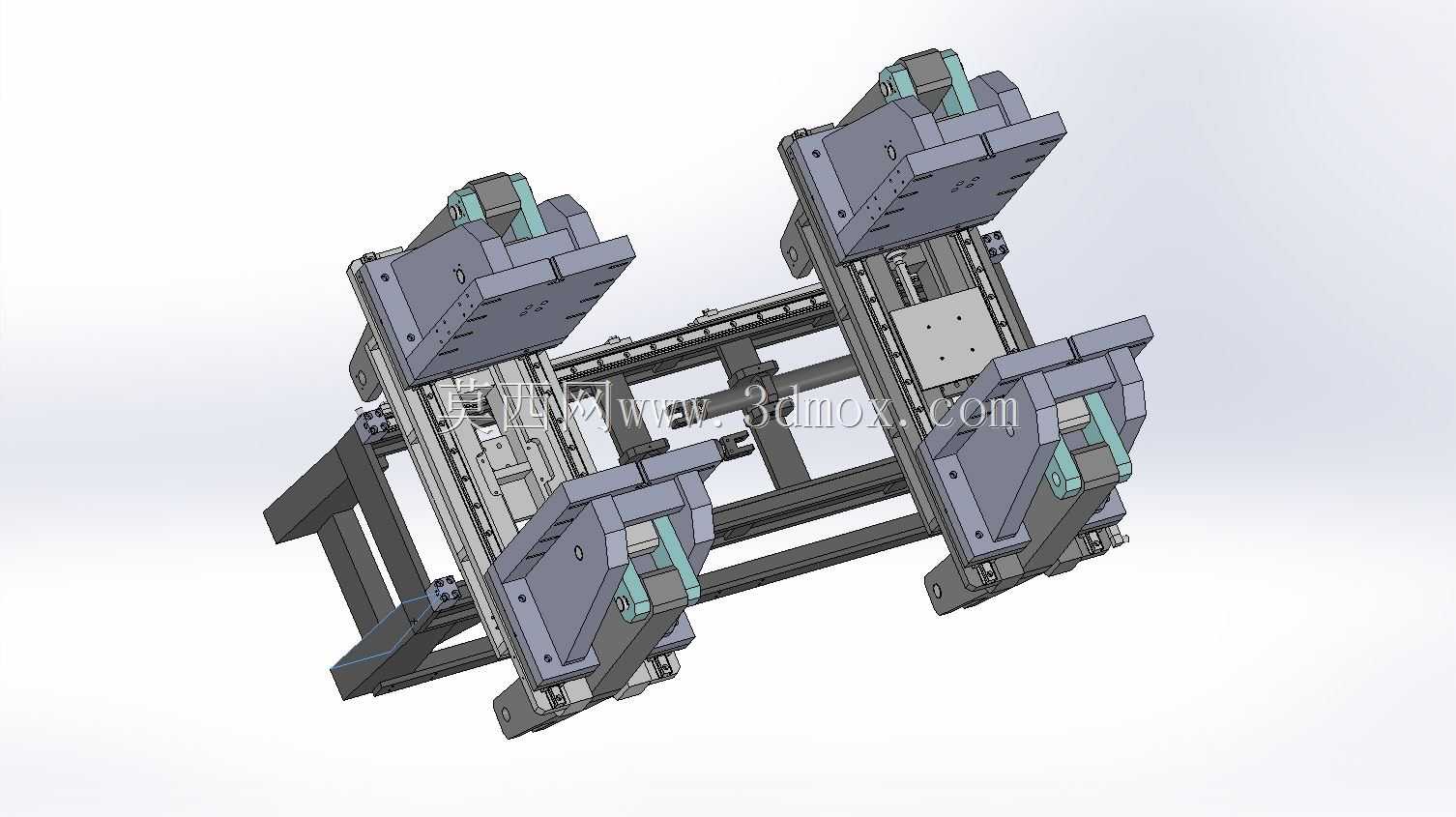

　　结构设计上，机架采用焊接或型材组合框架，底部支腿提供稳定支撑，中部横梁承担夹紧反力，保证长期往复受力下的刚性。立式安装板预留了较多螺孔与调节槽，压头、靠块、导向块均可按工件外形更换，属于典型的柔性工装思路。执行端可见气缸类驱动元件配合导向柱，压紧路径被直线导向约束，减少压头受偏载时的卡滞风险。气路与检测元件可沿支架内侧布设，行程终点布置感应开关，为PLC提供夹紧到位、松开到位信号，从而与前后工位实现联锁。

　　设计思路围绕“定位先于夹紧、夹紧服务于工艺”展开。先通过底部承托面和侧向定位面确定工件六个自由度中的主要基准，再由压头从垂直或侧向施加稳定压紧力；压头位置尽量靠近工艺受力点，缩短力臂，降低工件振动。对称布局不仅让两侧节拍一致，也使机架受力趋于平衡，减少单侧夹紧带来的框架扭转变形。对于易划伤工件，压头接触面可更换聚氨酯或尼龙垫块；对于需防错的工位，还可在定位面增加仿形块和传感器，确认工件方向与姿态后才允许压紧。

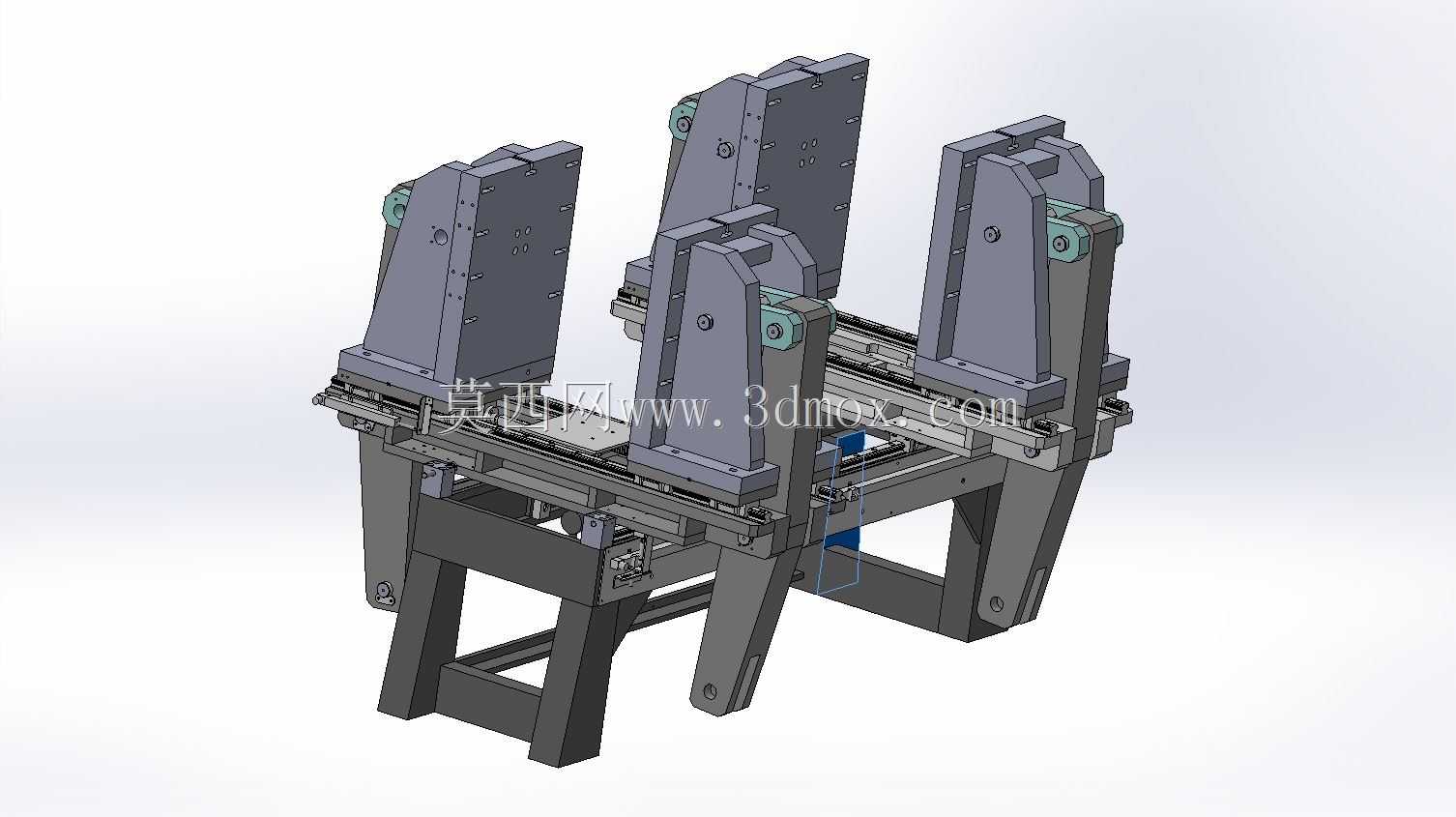

　　安装边界方面，整机呈长条形双立柱结构，占地长度方向需预留人工或机械手上下料空间，宽度方向要容纳气缸、拖链及气路元件，高度方向需保证立式支架上方压头开启后工件能够垂直取放。底部框架应固定在水平地基或设备台板上，支腿接触面建议设置调整垫铁，用于校正导轨直线度与两工位等高。设备周边需预留维护空间，便于更换压头、调整行程开关以及清理定位面碎屑。选型时需结合工件重量、夹紧力、工艺反力和节拍，核算气缸推力、导轨负载及机架挠度；三维建模阶段应重点检查压头开闭行程、工件取放轨迹、气缸与支架干涉，以及双侧同步传动的装配公差。
