三工位顶升平移夹持工装

　　这套三工位顶升平移夹持工装，面向3C电子、通讯零部件、小型五金件的自动化产线接驳与工序转运场景，常见于产品组装段、点胶段、检测段之间的工件过渡工位：当输送线将载具或工件输送至工位下方后，底部顶升机构先将工件抬离输送面，避免输送辊道/皮带的持续窜动影响定位精度，随后上部三工位夹持单元同步动作，将三个并行排布的工件同时夹紧定位，完成工序作业后夹持松开、顶升回落，工件重新落回输送线进入下一工序，整套机构可直接集成在倍速链生产线、皮带输送线的工位机架上，也可作为独立工作站的工件定位单元使用。

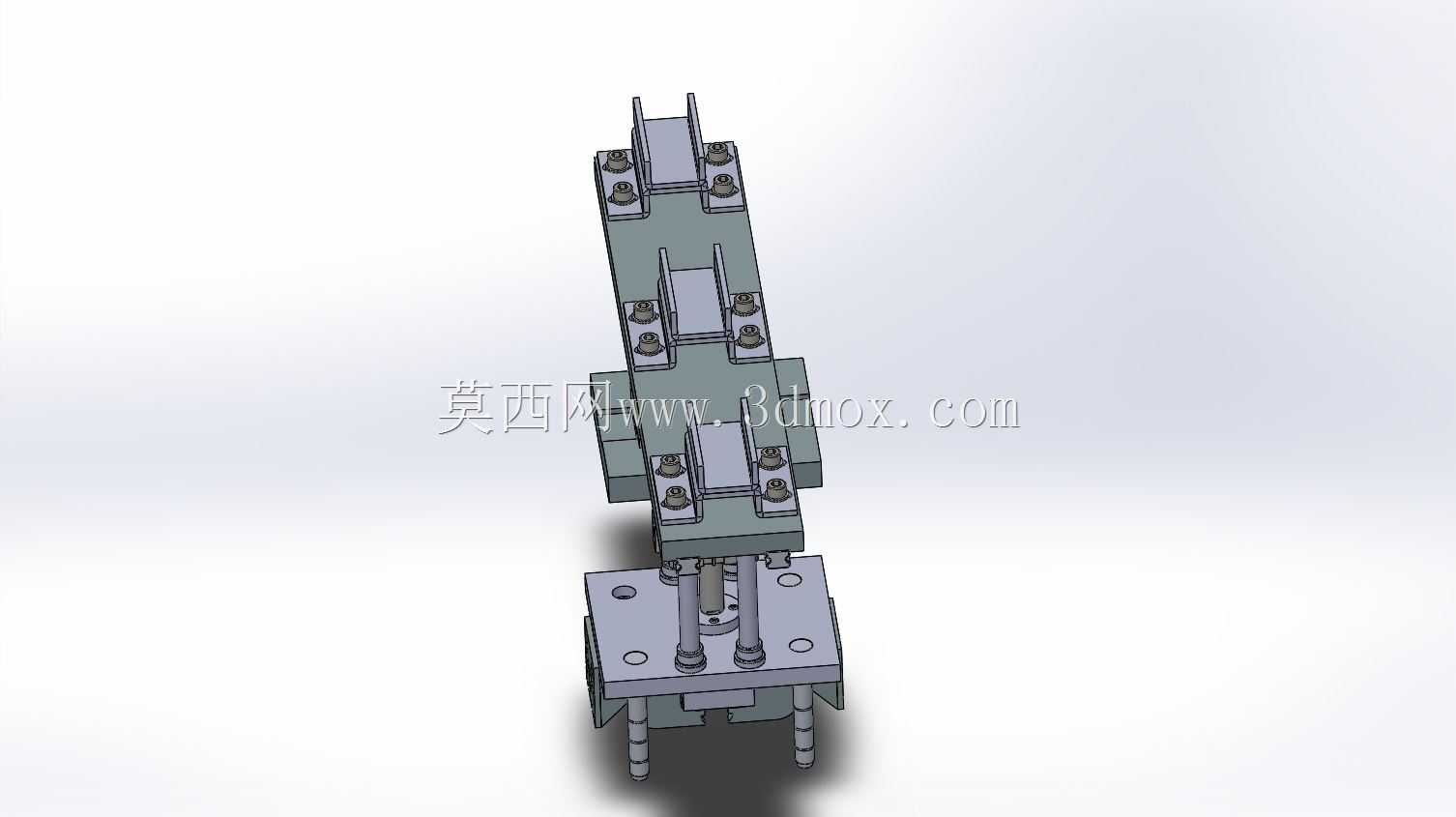

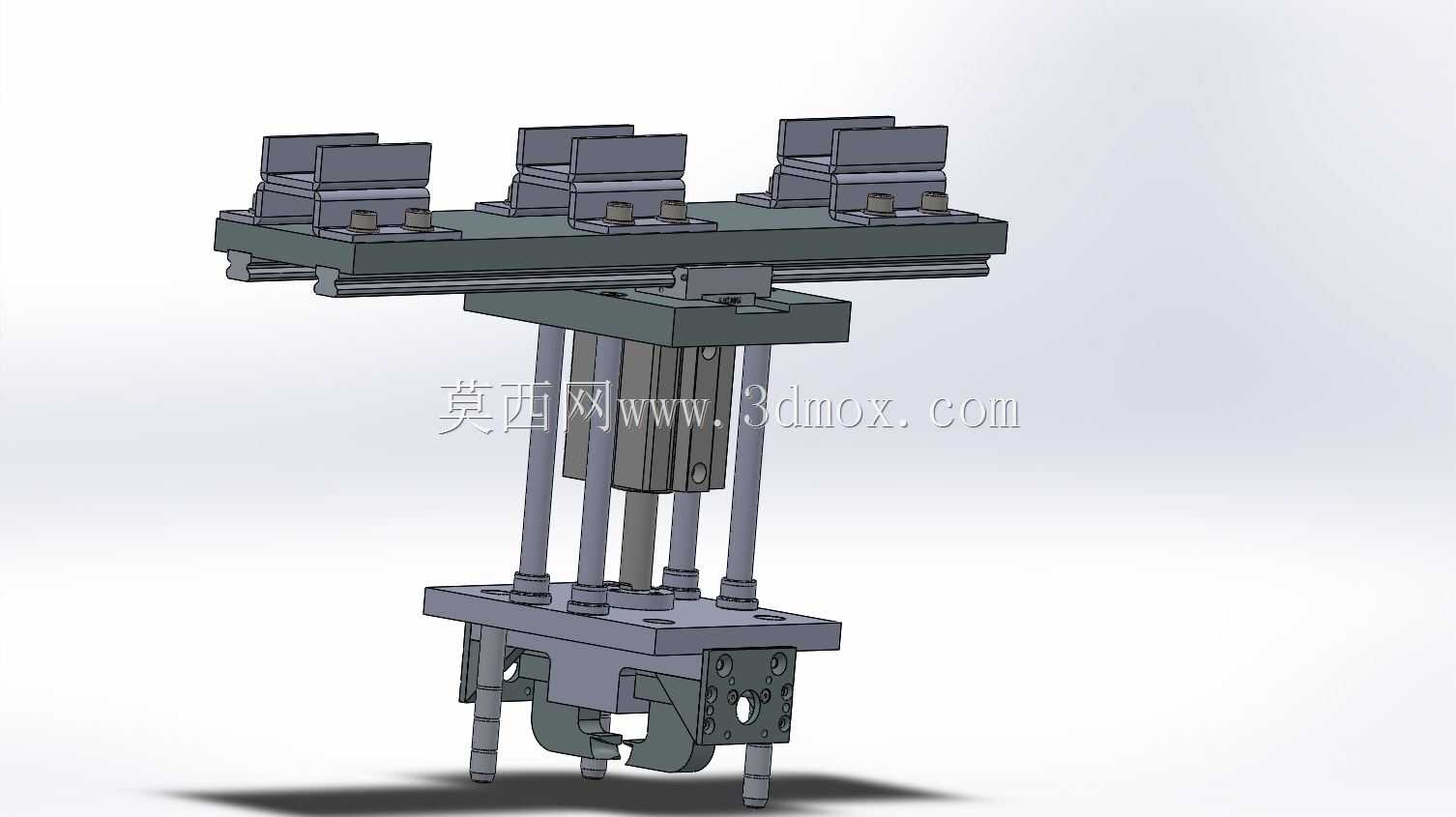

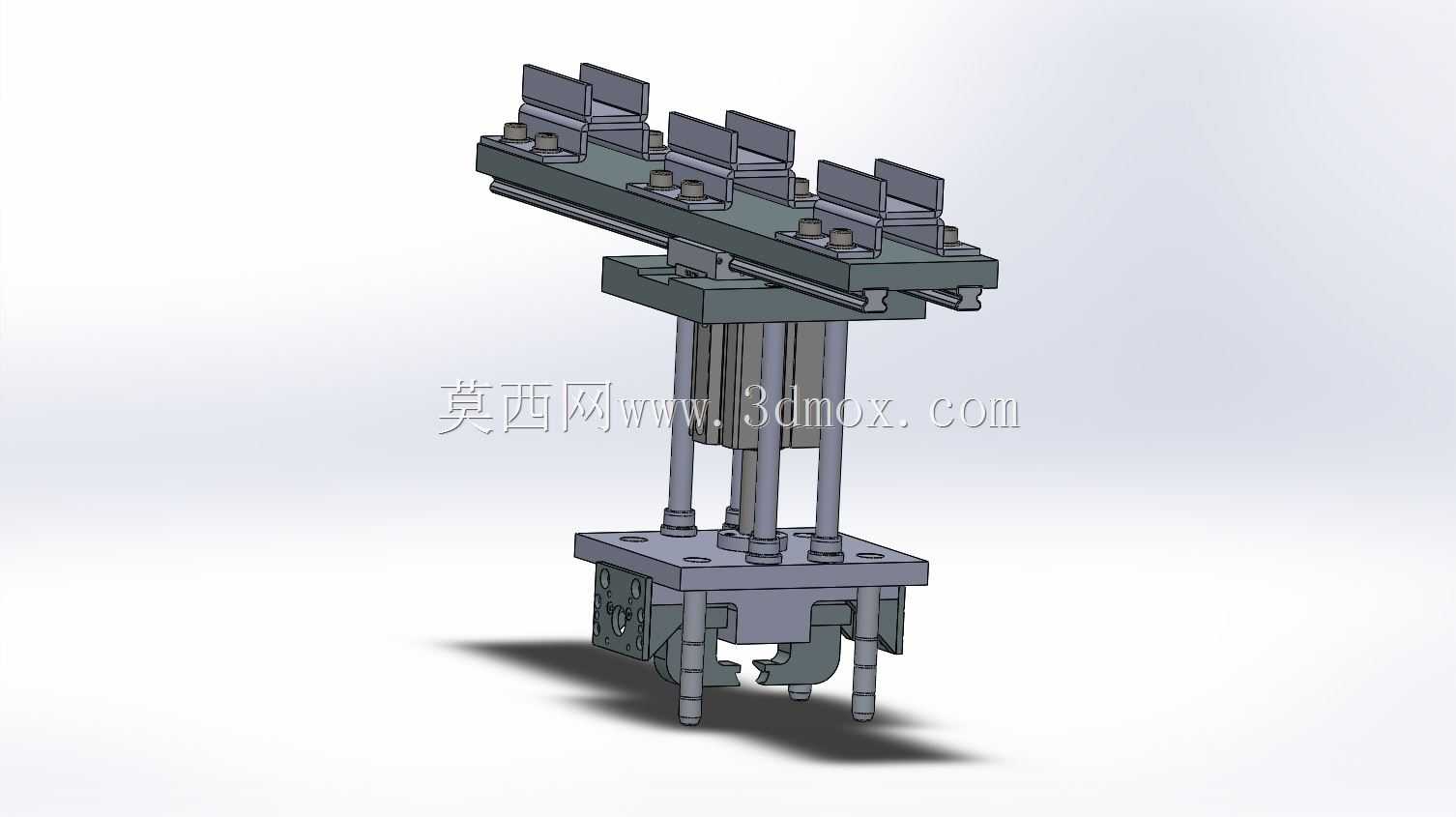

　　从结构分层来看，整套工装自下而上分为安装底座、顶升驱动层、导向支撑层、顶部夹持安装板四个功能区段。底部安装底座采用厚钢板铣削加工，四周预留了与机架方管、铝型材工位架连接的沉头安装孔，底座两侧设置了浮动连接挂钩与定位销孔，既可以快速挂接在标准输送线的侧梁上完成初定位，也可以通过销孔实现工装整体的重复拆装定位，更换产品线时不需要重新调校同轴度。顶升驱动层居中布置标准直线驱动单元，驱动元件两侧对称布置四根镀铬光轴作为导向柱，光轴搭配直线轴承贯穿中间过渡支撑板，完全抵消顶升动作过程中产生的侧向偏载，即使顶部三个工位的工件重量存在偏差、夹持反力不对称，顶升板也不会出现卡滞、偏摆的问题。

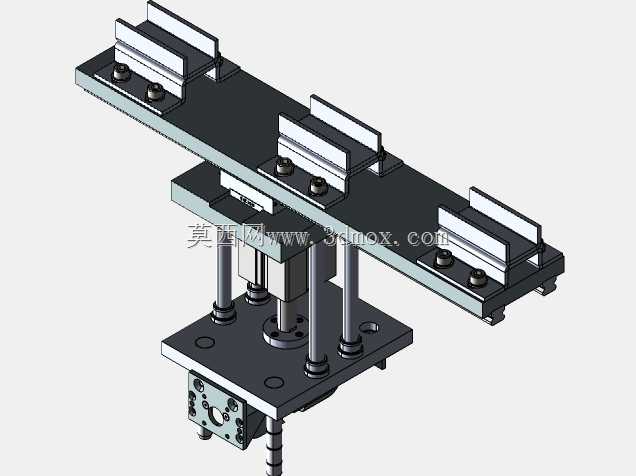

　　顶部的夹持安装板为整块铝板加工而成，板面上等距排布了三组结构完全一致的浮动夹持块，每组夹持块都通过腰型孔固定在安装板上，工位间距可以根据待加工工件的载具孔位在一定范围内调整，适配不同尺寸的多联载具。夹持块的接触端面做了台阶式避让设计，接触工件的位置预留了聚氨酯缓冲垫的安装槽，实际使用时可以粘贴软质缓冲垫，既避免夹伤通讯类产品的塑胶外壳、喷涂面，也能补偿工件本身的尺寸公差，保证三个工位的工件都能被可靠压紧，不会出现个别工位夹空、打滑的情况。安装板下方还设置了两块限位挡块，顶升行程走到上限位置时，挡块会和下方的过渡支撑板硬接触，精准控制顶升高度，不需要额外设置行程开关也能保证每次抬升的位置一致性，若需要接入产线联锁，也可以在挡块侧方加装磁性开关、接近传感器，输出到位信号给产线PLC。

　　设计过程中首先考量的是多工位动作的同步性：三个夹持工位共用同一块顶部安装板，顶升动作由单驱动单元带动，完全避免了多独立驱动带来的动作不同步、调试繁琐的问题，三组夹持头的平行度在加工阶段就通过安装板的一次装夹铣削保证，不需要现场反复校平。其次是维护便利性：所有导向光轴、驱动元件都采用侧装紧固件固定，拆下外侧护板就可以完成润滑、密封圈更换作业，不需要将整个工装从产线上吊离；底部的连接挂钩设计让工装的整体拆装可以在十分钟内完成，适配多品种小批量产线的快速换产需求。

　　安装边界方面，整套工装的竖向总高度适配标准倍速链线体的下部安装空间，底座安装孔的孔距匹配常用的4040、5050铝型材机架的槽宽，顶部夹持板的宽度小于输送线两侧护板的内间距，顶升最大行程设置时保证工件抬升后底面高出输送面5~8mm，既完全脱离输送接触面，又不会和上方的作业机头（比如点胶阀、检测相机）发生运动干涉。横向尺寸上三个工位的总覆盖长度适配常规三穴载具的排布，若需要扩展更多工位，只需要加长顶部安装板、对应增加夹持块数量，底部的顶升导向框架不需要做结构性改动，模块化延展性较强。

　　实际运行时，工件随载具进入工位后，先由输送线侧的阻挡器将载具截停，工装收到允许动作信号后顶升单元上升，将载具连同工件顶起，到位后上部夹持块收拢压紧工件，此时载具完全不受输送线的振动影响，后续的组装、检测、压合作业的定位精度可以稳定控制在±0.05mm以内；作业完成后夹持块先松开，顶升单元下降，载具落回输送面，阻挡器放行，工件流入下一工位。整套结构没有复杂的传动链路，故障点少，抗车间粉尘、油污的能力强，非常适合通讯产品组装车间长时间连续运行的工况。
