塑料管自动切割工位机架总成

　　这套结构面向塑料管材在线切断工序，整体采用立式框架布局，把管材承托、压紧、锯切、进给和防护集中在一个工位内。设备常见于挤出生产线后段，也可布置在管材周转、装配前备料区域，用于PVC、PE、PP等圆形或异形塑料管的定长截断。相比手持切割，机架式工位能够把切口垂直度、端面平整度和重复定位稳定性控制在更稳定的范围内，减少因人工施力不均造成的管口压扁、崩边和长度偏差。

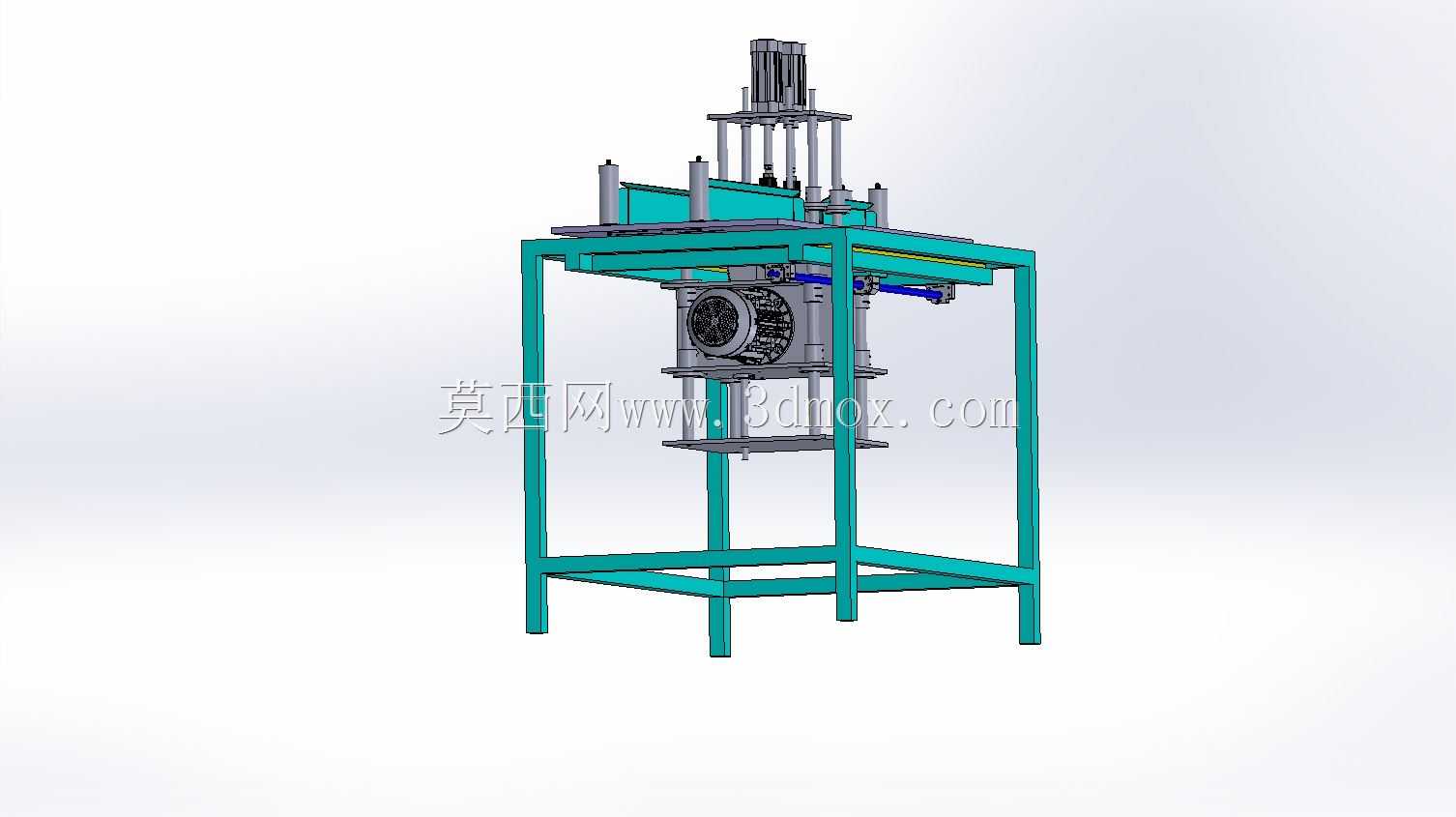

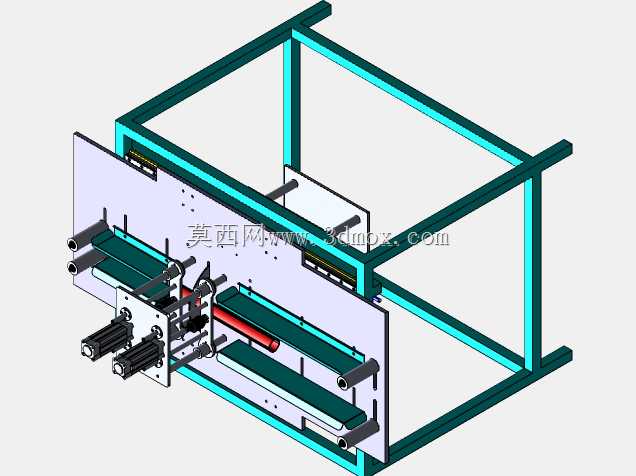

　　框架主体由方形管材焊接或拼装而成，四根立柱承担上部执行机构和侧向切割单元的载荷，底部横梁形成矩形支撑边界。立柱之间设置多层横撑，既用于安装压料气缸、导向轴和限位件，也提高整机抗扭刚度。上部机构沿竖直方向布置，压料头通过导柱保持升降轨迹，气缸提供下行压紧力；压料块与管材接触区域可更换非金属垫面，避免软质塑料管表面被压伤。切割单元位于机架中部侧方，锯片或刀具通过进给机构横向切入，动力部件安装在可调支架上，便于根据管径调整切削中心高度。

　　从作业流程看，管材先沿机架内侧的承托通道进入切割区，到位后上部压料机构动作，将管材固定在支撑座上；随后切割动力头启动，进给组件带动刀具完成径向切断。切刀退出后，压料头抬起，管材即可继续输送。该逻辑把压紧与切割分成两个独立动作，能够避免锯切过程中管材随刀片旋转或窜动。对于薄壁管，压料力需要通过调压阀限制，支撑座型面也应尽量贴合管外壁，使夹持力分布在较大面积上；对于厚壁硬管，则需要提高电机功率和进给刚性，并保证锯片法兰、主轴座与进给导轨之间的同轴和平面关系。

　　建模时需要重点处理机架的安装边界。底部四条支脚决定设备占地，支脚下端可设置可调脚杯，用于补偿地面不平并校正机架水平。上部气缸、导套和压料头的中心线应与管材支撑中心对齐，否则压紧时会产生侧向分力，使管材偏移。侧向切割模组要预留刀具进退行程，锯片罩壳与机架立柱之间不能发生干涉，同时还要留出维护空间，便于更换锯片、调整皮带或检查主轴。管线布置可沿立柱和横梁内侧走线，气动软管、电机线缆与切割区域保持距离，避免切屑和冷却水影响。

　　结构设计上，该设备没有采用复杂多轴联动，而是利用框架刚度和直线导向实现稳定切断，适合中等节拍、规格相对固定的管材加工场景。若接入测长轮、编码器或阻挡定位机构，可扩展为定长切割工位；若与挤出机、牵引机和收料台联动，则可纳入连续生产线。三维建模过程中应核对压料行程、刀具进给行程、最大管径、锯片直径和机架开口尺寸之间的关系，尤其要确认管材在最大规格状态下穿过机架时，不会与压料块、防护罩和切割滑台发生碰撞。

　　机架的焊接件需要关注热处理和后加工基准，立柱安装面、电机底板和导轨支撑面若变形，会直接影响锯切平稳性。对于需要现场装配的方案，可将上部切割模组设计为可调安装板，通过腰形孔补偿少量焊接误差。导向轴、直线轴承或滑块副应承担进给方向载荷，机架本身主要提供支撑和防护，不应让薄板件承受切削反力。切割区下方可设置落屑空间或接屑斗，塑料碎屑集中收集后更利于现场维护。

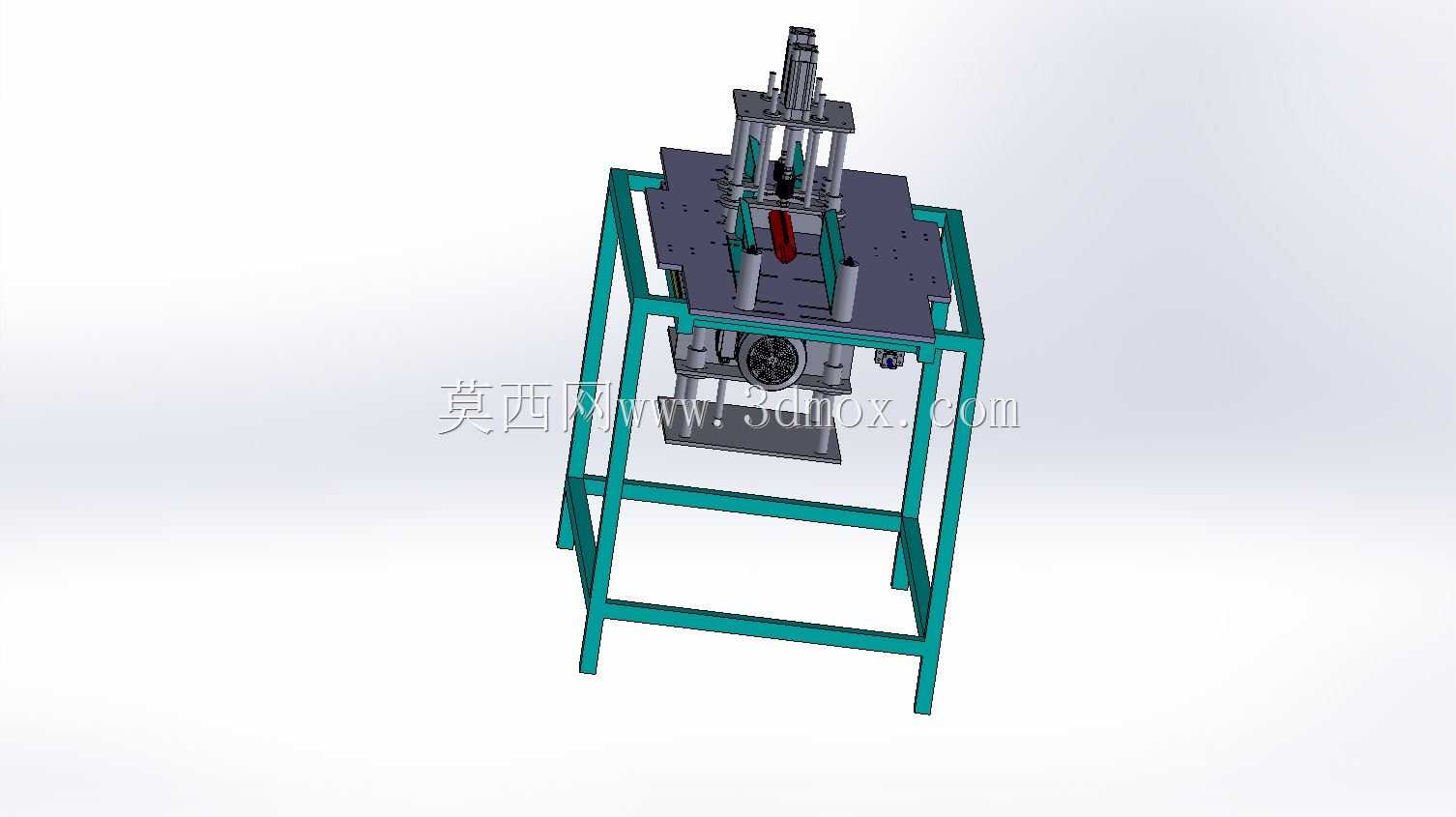

　　整体外形呈高框架、窄进深的立式特征，适合布置在管材输送线旁。安装时不仅要核对设备长宽高，还要考虑管材进料方向的直线段长度、出料后的承接方式以及上部气缸维护所需的顶部空间。地脚固定后应复查切割平面与管材轴线的垂直度，压料头闭合后检查管材是否被均匀夹持。该模型对从事非标自动化、管材加工设备和生产线辅机设计的人员，可作为切管工位布局、机架刚度规划、压料机构设计和切割模组集成的参考结构。
