双层错位矩形框架镂空置物托架

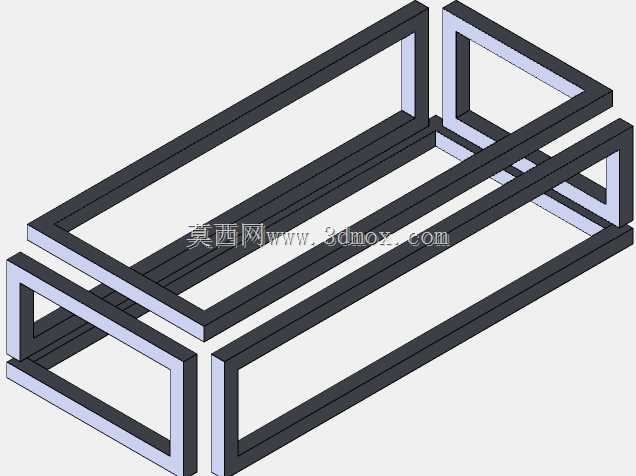

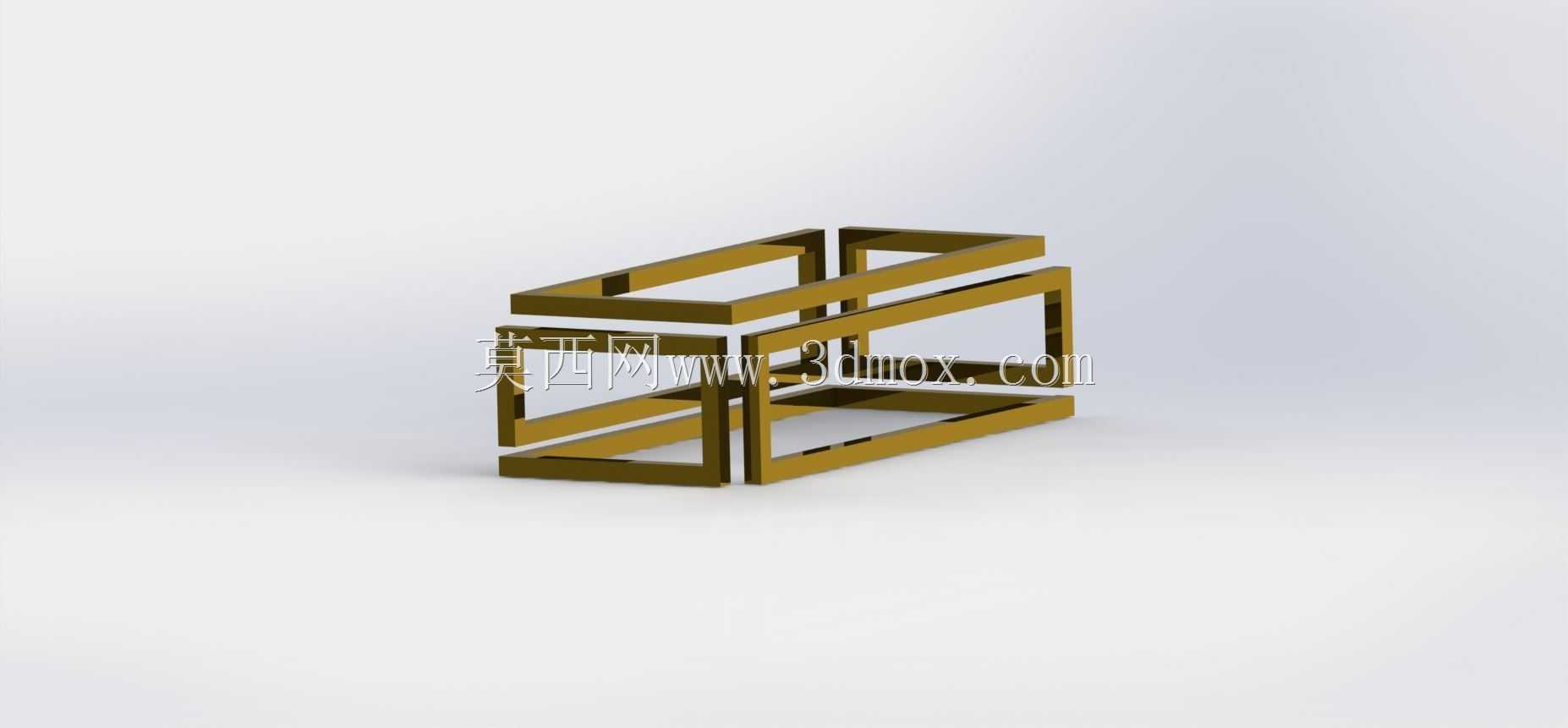

　　这款双层错位排布的矩形镂空框架，在日常工装工位、桌面物料暂存以及轻型展示承载场景里都能找到适配位置。从结构形态来看，它由等截面长条杆件拼接而成，上下两层矩形框并非完全同轴对齐，而是沿水平方向错开一定距离，杆件之间通过端部直角对接形成封闭矩形轮廓，整体没有多余的封板、蒙皮或者实体填充，通透度很高，既方便操作人员从任意侧向观察框内放置的工件，也能让除尘气流、照明光线直接穿过架体，不会在工位上方形成遮挡阴影。

　　从实际使用逻辑出发，这类框架常被用来承托长条状工装治具、待检测的小型机加工件、3D打印半成品或者桌面收纳盒。镂空结构带来的直接好处是清场方便，加工过程中掉落的切屑、喷溅的切削液不会在架面积攒，日常维护时用压缩空气吹扫即可完成清理；错开的双层布局则相当于在有限的占地面积里拓展出两个独立承载平面，下层可以放置重量稍大、取用频率低的物料，上层摆放常用工具，操作人员不用弯腰就能完成取放动作，符合工位人机工程的排布要求。

　　设计这款结构时，首先要确定的是整体外轮廓的长宽高边界：框架的长度方向要匹配工位桌面的可用进深，避免架体探出桌面边缘导致受力倾覆；宽度方向要预留出人手伸入框内取放物料的操作空间，杆件内侧净宽不能小于常规工件的最大外形尺寸加上两侧各十毫米左右的避让间隙；高度方向则要兼顾两层之间的净空，保证放入下层的工件顶部不会和上层杆件发生干涉，同时整体总高不能超过操作人员坐姿状态下的视线遮挡阈值，避免架体挡住后方的设备操作面板。

　　杆件的截面选型是整个结构的核心要点。如果采用实心方钢制作，整体自重会偏大，搬运和工位调整时不够轻便；如果选用壁厚过薄的矩形管，在承托集中载荷时杆件跨中位置会出现明显下挠，长期使用后对接焊缝位置容易产生疲劳裂纹。工程上通常会根据预期承载重量核算杆件的抗弯截面模量，单层框的四根边杆在承受均布载荷时，长边杆件作为简支梁受力，跨中挠度需要控制在跨度的五百分之一以内，以此反推所需的管材壁厚和截面边长。对接位置采用45度斜切拼角的方式，相比直接直角对顶的拼接形式，焊缝长度更长，力流传递更平顺，转角位置不会出现明显的应力集中。

　　两层框架之间的连接依靠四根竖向支撑立柱完成，立柱的布置点选在上下两层矩形框的四个转角对应位置，错位偏移的距离由立柱的水平段过渡来补偿，相当于在立柱中部做出一段水平折边，分别和上层框、下层框的杆件侧壁焊接固定。这种过渡方式不需要额外加装复杂的转接零件，只用标准管材通过切割折弯就能成型，加工工序少，制造成本容易控制。后续如果需要批量生产，也可以将杆件拼接位置设计成榫卯插接结构，在型材端部开出定位缺口，组装时先涂结构胶再打定位销，不需要焊接就能完成装配，适合铝合金材质的轻量化版本。

　　安装边界方面，整个框架的底部四个接触点要保证共面，放置在桌面上时不能出现晃动，如果地面或者桌面本身平面度较差，可以在底部杆件的对应位置加装可调脚杯，通过螺纹调节高度补偿平面误差。框架和桌面之间不需要做强制固定，依靠自身自重就能保持稳定，如果是用于有振动的设备旁，比如旁边布置有振动盘或者冲压设备，可以在底部贴一层橡胶防滑垫，既可以增大摩擦力避免架体滑移，也能吸收振动传递，防止框内放置的精密工件出现磕碰划伤。

　　从拓展性角度考虑，框架的镂空杆件侧面预留有标准化的安装孔位，后续可以根据使用需求加装分隔挡板、标签卡槽或者照明灯具支架，不用对主体框架做二次切割焊接，就能适配不同的物料存储需求。整个结构没有复杂的曲面特征，所有零件都是等截面长条型材，下料、拼接、打磨的工序都非常常规，不管是单件定制还是小批量制作都能快速落地。
