精密可调式正弦角度倾斜工装平台

　　这套正弦倾斜工装平台的结构方案，主要面向中小零件精密斜角加工、检测划线与角度装配场景，在模具制造车间、精密机加工工段以及计量检测工位都有很高的使用频次。日常加工带斜度的镶件、电极、斜面配合孔或者锥度定位面时，直接在机床工作面上找正斜角往往要反复垫塞规、打表，耗时且一致性差，正弦台通过量化的抬升量换算倾斜角度，能把角度调整从经验操作变成可复现的装夹流程。

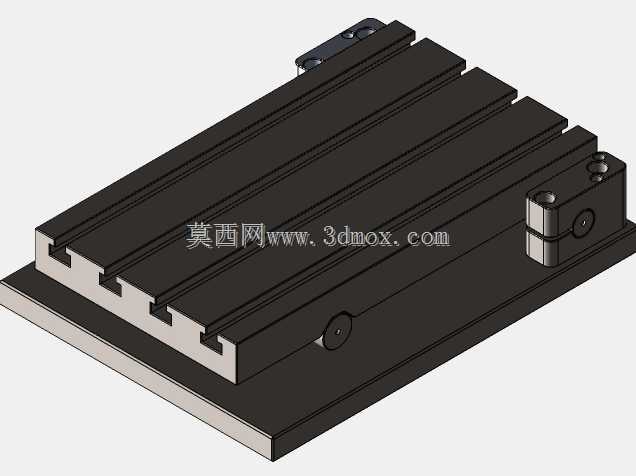

　　从整体结构拆分来看，平台分为固定底座、摆动工作台面、侧端铰接回转座、中部支撑滚轮以及量块垫高位几个核心部分。底座采用厚实的矩形平板结构，底面和底面安装边都预留了平整的贴合基准，安装时可以直接通过T型槽压板压紧在铣床、磨床或者坐标测量机的台面上，底座的刚性冗余做得比较足，常规铣削切削力作用下不会出现底座翘曲变形。摆动工作台面的上表面加工了多条平行T型槽，槽的间距和槽口尺寸匹配通用机床压板、夹具定位键的规格，待加工的工件或者平口钳、精密卡盘都可以直接通过T型螺栓固定在台面上，不需要额外改装夹具接口。

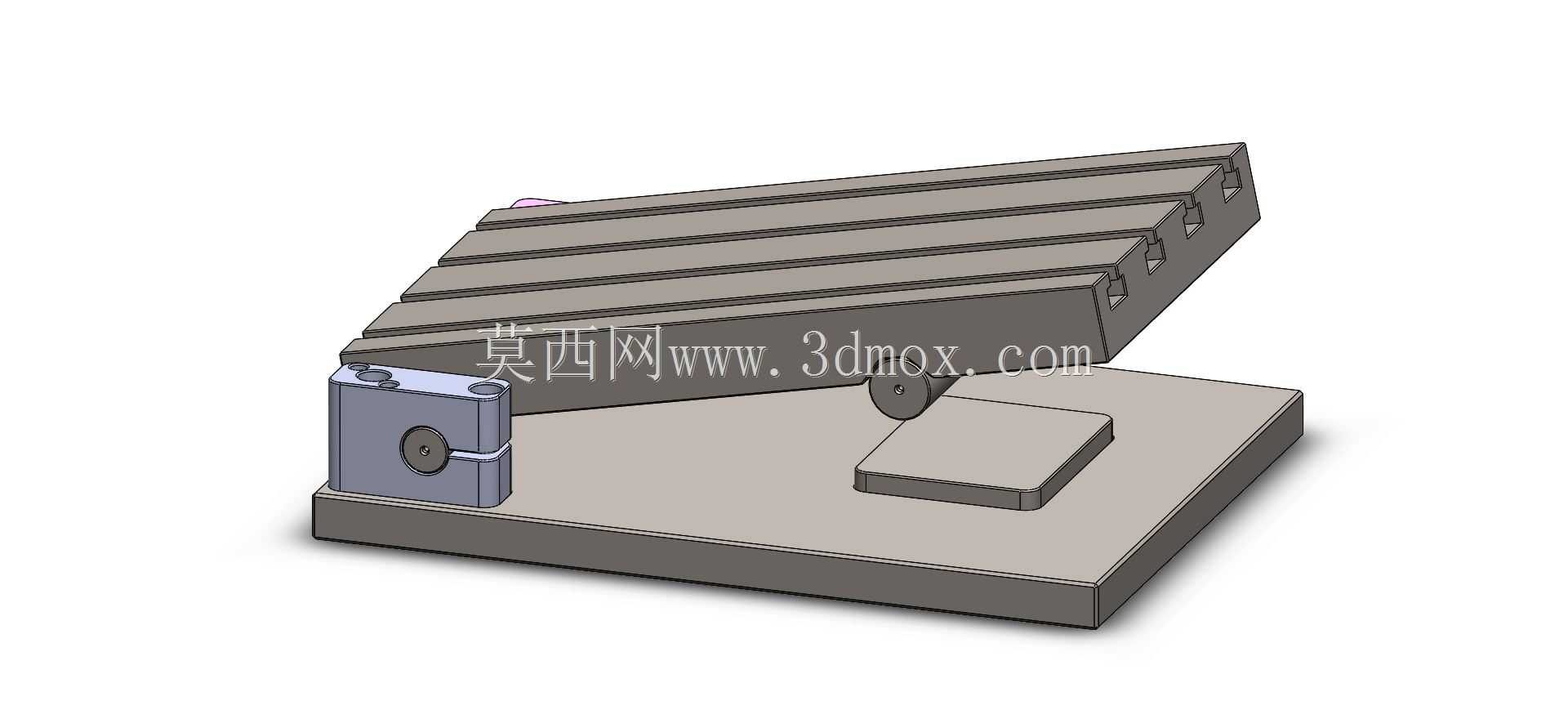

　　台面的一端通过侧端的铰接回转组件和底座连接，回转副采用带锁紧孔的转轴结构，转轴两端的支承座集成在底座侧边，铰接位置的同轴度直接决定台面转动时的顺滑度和角度重复精度，设计时转轴和支承孔采用小间隙配合，既保证转动无卡滞，又避免径向窜动影响角度输出。台面下方靠近中部的位置设置了圆柱形支撑滚轮，滚轮的轴线和铰接转轴的轴线严格平行，两者之间的中心距是正弦台的核心基准尺寸，也就是正弦计算的定长L。当需要调整台面倾斜角度时，在支撑滚轮和底座基准面之间垫入对应厚度的量块或者标准垫块，根据正弦函数关系，垫块厚度h等于中心距L乘以所需倾斜角度的正弦值，操作人员只需按计算好的厚度叠放量块，就能快速得到目标倾角，调整完成后锁紧侧端转轴的压紧机构，台面就会被刚性锁定在设定角度。

　　底座上表面还预留了平整的量块放置区域，垫块放置位和滚轮接触的位置做了局部淬硬处理，避免长期频繁放量块、滚轮碾压造成基准面压痕凹陷，长期使用后角度精度的保持性更好。台面侧边的端部设置了多个锁紧螺钉位，角度调整到位后，除了转轴处的锁紧，还可以通过侧边的压紧件把摆动台面和底座侧支承块锁为一体，加工过程中承受切削振动时，台面不会出现微小角度偏移。

　　从安装边界来看，整套平台的底座轮廓为规整矩形，占用工作台面的空间紧凑，底座四周都留出了足够的压板操作空间，不需要特殊的安装接口，适配绝大多数常规通用机床的工作台T型槽间距。台面处于水平零位时，整体高度较低，工件装夹后刀具的伸出长度可以控制在合理范围，避免刀具悬伸过长带来的刚性下降问题。台面的最大倾斜角度受支撑滚轮抬升行程限制，常规使用场景下覆盖0到45度的常用斜角加工区间，完全能满足模具斜顶、斜孔、斜面磨削、角度检测的绝大多数需求。

　　设计过程中需要重点管控几个配合公差：首先是两转轴轴线与支撑滚轮轴线的平行度，平行度误差会直接导致台面倾斜时出现扭曲，加工出的斜面角度沿横向不一致；其次是底座底面、底座量块放置基准面、台面T型槽所在上平面的平面度，以及零位状态下台面和底座的平行度，这些基准面的精度是角度换算准确的前提；再者T型槽的方向要和铰接转轴轴线保持平行，这样工件沿槽方向找正后，倾斜的角度方向才和加工进给方向匹配。

　　在实际产线使用中，这类正弦台常配合精密平口钳使用，把平口钳固定在台面上，调整好正弦台角度后，就可以直接磨削工件的斜度面、铣削斜向槽，或者在电火花机床上加工倾斜的型面，相比通用万向角度台，正弦台的角度调整可量化、刚性更强，重复装夹同角度工件时不需要重新打表找正，能大幅缩短工装准备时间，也降低了操作人员人工找正的技能门槛。
