斜楔式侧向冲孔冲压模具标准件

　　这套斜楔式侧向冲孔机构属于冲压模具里的标准斜楔组件，在连续模、单工序模里承担把压力机竖直方向的滑块运动转换成水平或者倾斜方向冲裁动作的核心功能，日常做家电钣金支架、汽车结构件冲压的时候，经常遇到零件侧壁需要冲孔、冲缺口、打侧标，竖直冲头没法直接加工的工况，就必须靠这类斜楔把冲头的运动方向掰到水平或者指定斜角，才能在一次合模行程里同步完成正面和侧壁的所有冲压工序，不用额外增加侧冲专机，也避免二次装夹带来的定位误差。

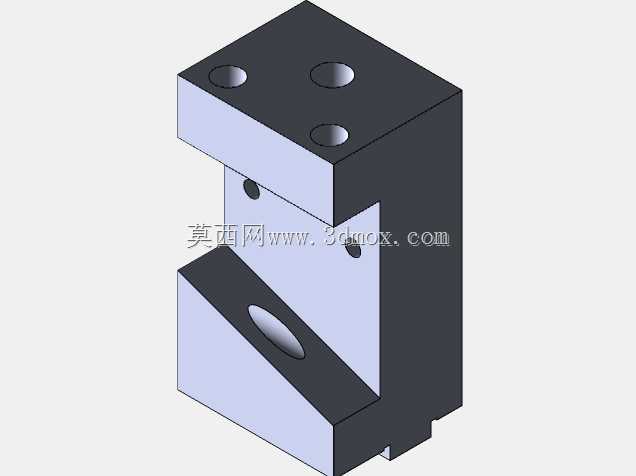

　　从结构上拆解来看，这个组件分成三个核心部分：最上方带三个沉头安装孔的是驱动块，直接锁在上模模座上，跟着压力机滑块一起竖直下行；中间带斜面对接面的是滑块本体，也就是装侧冲冲头的滑动工作部分，斜面和驱动块的斜楔面完全贴合，下行的时候靠斜面分力推动滑块沿水平导轨方向向前进给；下方带斜向长槽的是固定底座，锁在下模模座上，既给滑块提供水平滑动的导向基准，斜向长槽一般用来穿退料弹性元件或者行程限位螺钉，合模到下死点的时候滑块冲到冲孔工作位置，开模的时候驱动块先抬起，滑块靠底座里装的氮气弹簧或者矩形弹簧拉回初始位置，给条料送进留出避让空间。

　　建模的时候首先要把运动干涉校验放在第一位：先在装配环境里定义好上模驱动块的竖直运动行程，按照斜楔的换算角度——行业里常用的斜楔驱动角一般取30度到45度，角度太小水平进给行程不够，角度太大会让斜面接触的侧向分力骤增，加剧导向面磨损——先算清楚需要的侧冲水平行程，比如冲一个M6的侧壁孔，冲头直径6mm，料厚2mm的冷轧钢板，侧冲需要的工作行程至少要12mm以上，加上送料避让需要的安全间隙15mm，总水平行程要做到27mm左右，反推驱动块竖直方向需要的工作行程，再把整个合模、开模全过程的运动轨迹做干涉检查，重点核对滑块走到最前位的时候，冲头、凹模套、料带三者的位置对中，滑块退回到最后位的时候，滑块前端和料带侧边至少留3mm以上的安全间隙，防止送料的时候刮蹭零件。

　　外形和安装边界这块，驱动块顶面的三个沉头孔是用来穿内六角螺钉锁附上模的，孔位间距要和模座上的预制螺钉孔对齐，底座上的安装孔同理，锁附之后整个斜楔组件的总高度要和整副模具的闭合高度匹配，不能出现斜楔已经走完行程、压力机还没到下死点，或者模具合死了斜楔还没推到位的情况。滑块前端的安装面是预留装侧冲冲头、固定板、压料块的接口，侧面的小孔一般是装导轨压条或者行程限位销的位置，底座下方的两个小凸台是定位键，卡进下模模座的键槽里，不用反复打表找正就能保证斜楔的运动方向和冲压方向垂直，装配效率高很多。

　　实际投产使用的时候，斜楔的两个贴合斜面要做淬火处理，硬度做到HRC58到62，表面磨加工降低摩擦系数，日常生产里要定期在斜面和滑块导向面涂冲压专用润滑脂，防止长期高速冲压出现拉毛、卡死。这类标准斜楔组件现在已经系列化，不同的行程、不同的驱动角对应不同的冲压工况，设计模具的时候直接选用成熟标准件，不用从头非标设计滑块导向和复位结构，既能缩短模具制造周期，也能保证侧冲工序的运动可靠性，避免量产的时候出现斜楔卡滞、冲头折断、侧壁孔位偏移的常见故障。建模过程里还要把所有配合面的公差标注清楚：滑块和底座导向槽的配合取H7/g6的小间隙滑动配合，斜面对接面的贴合率要达到80%以上，保证受力的时候接触面均匀，不会出现局部应力集中导致楔块崩裂。
