单缸活塞曲柄连杆发动机总成

　　该模型呈现的是一套小型单缸活塞式发动机的核心运动总成，主体由缸体、活塞、连杆、曲轴、偏心配重、飞轮、支承机架和底座构成，适合用于机械原理演示、教学实训、运动机构验证以及小型动力装置方案前期评审。实际工程中，这类结构常见于内燃机原理样机、微型动力单元、实验台架和教学装备，其重点不在复杂外观，而在于把往复直线运动转换为旋转运动的完整链路表达清楚。

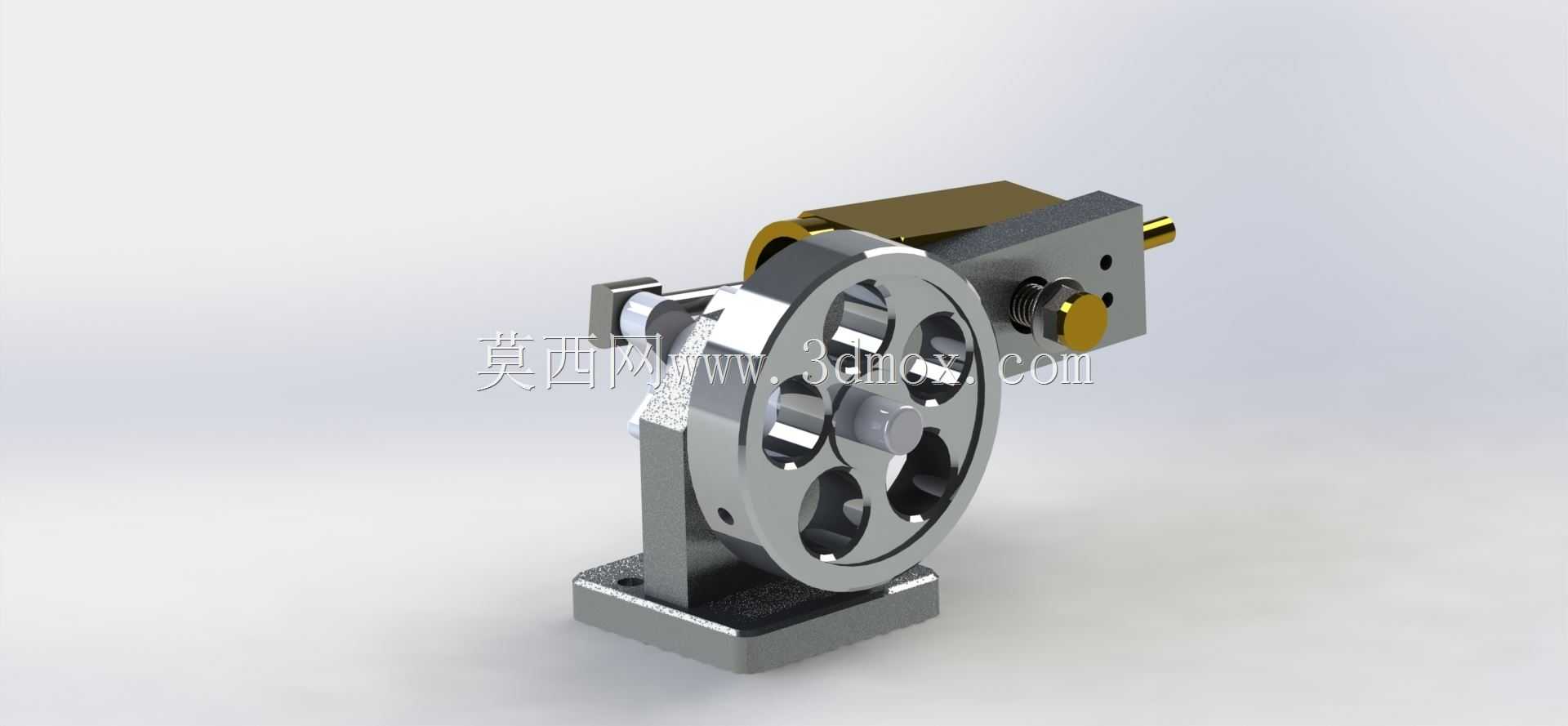

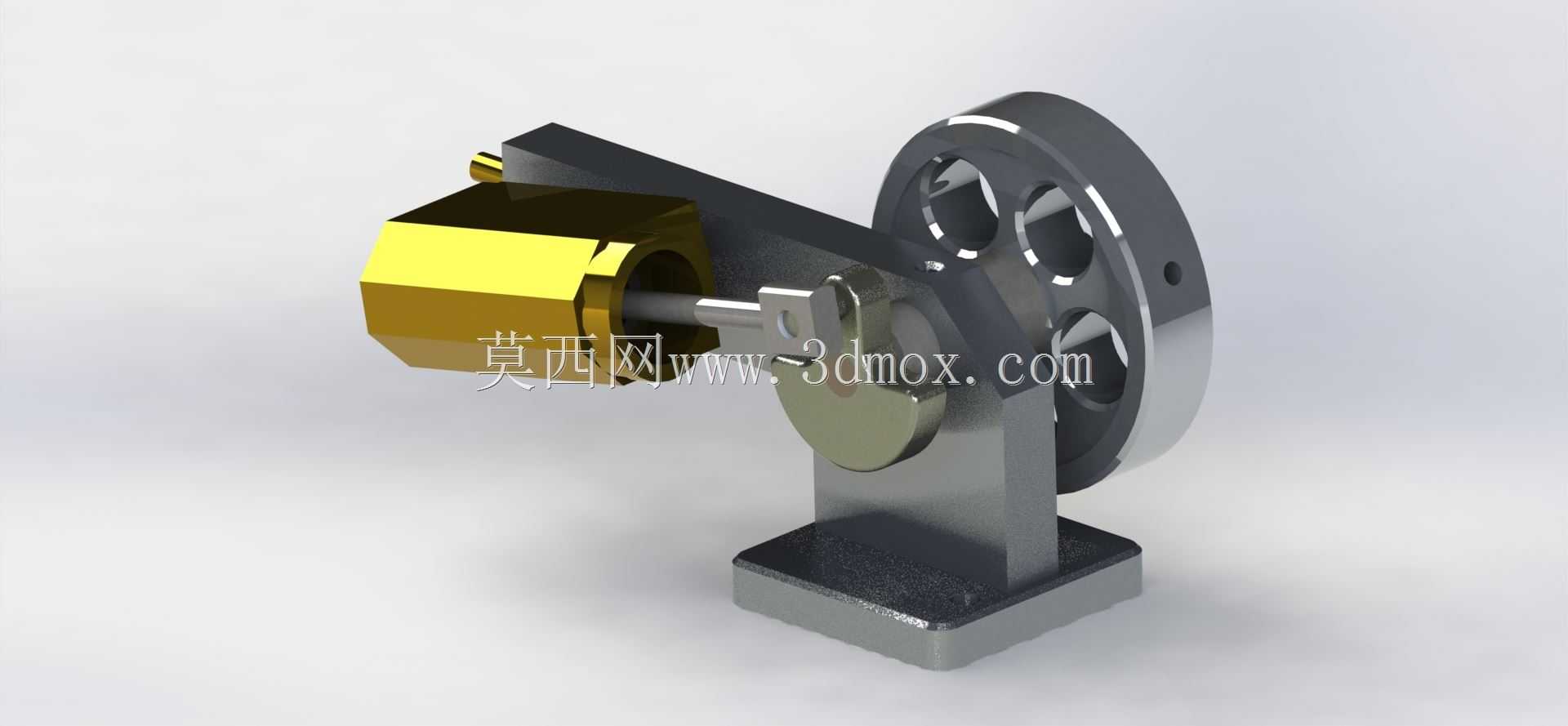

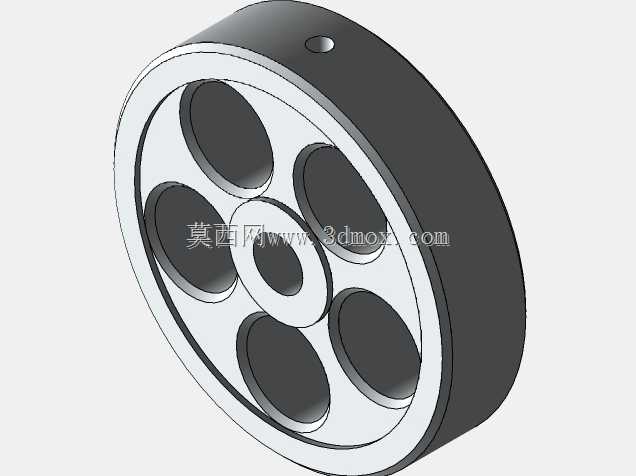

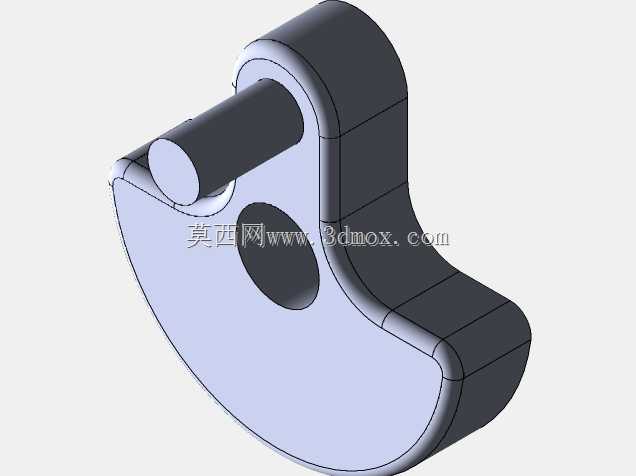

　　从布置上看，活塞位于左侧缸体内部，工作时沿缸套轴线做往复运动；连杆小头与活塞销连接，大头与曲轴偏心轴颈连接，曲轴穿过支承座并在右侧安装大直径飞轮。飞轮外缘厚实，轮辐区域开设多个减重孔，既保留转动惯量，又降低非必要质量。曲轴附近设置偏心配重，用于平衡连杆和活塞运动产生的部分惯性力，减少高速运转时的振动。支承机架采用立式墙板与底板组合，底部为矩形安装面，可通过螺栓固定在台架、底板或实验设备上。

　　设计这类总成时，首先要确定缸体轴线与曲轴中心的相对位置。活塞行程由曲轴偏心距决定，连杆长度则影响摆角、侧推力和机构传力效率。若连杆过短，连杆摆动角度增大，活塞对缸壁的侧向力升高，磨损和摩擦损失会更明显；若连杆过长，虽然运动更平稳，但整机外形尺寸会增加，机架跨度和安装空间也随之变大。模型中缸体横向伸出，飞轮位于支承侧，整体重心落在底座范围内，这种布置有利于台架展示和固定。

　　曲轴支承部位需要保证同轴度，两侧轴承或轴孔中心应落在同一旋转轴线上，否则转动过程中会出现卡滞、偏磨和附加弯矩。飞轮与曲轴端部的连接通常依靠轴肩、键连接或锁紧件约束周向与轴向位置，设计时应校核飞轮在额定转速下的扭矩传递和防松可靠性。大直径飞轮的作用是储存和释放能量，使活塞经过上、下止点时转速波动减小；对于单缸机构而言，飞轮转动惯量直接影响运转均匀性，但惯量过大也会增加启动负载和支座冲击。

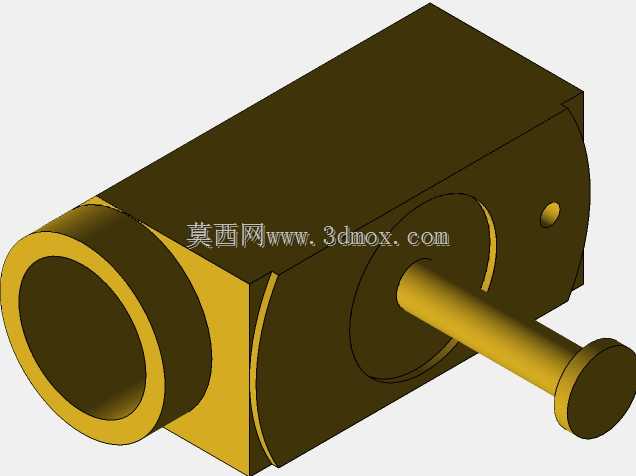

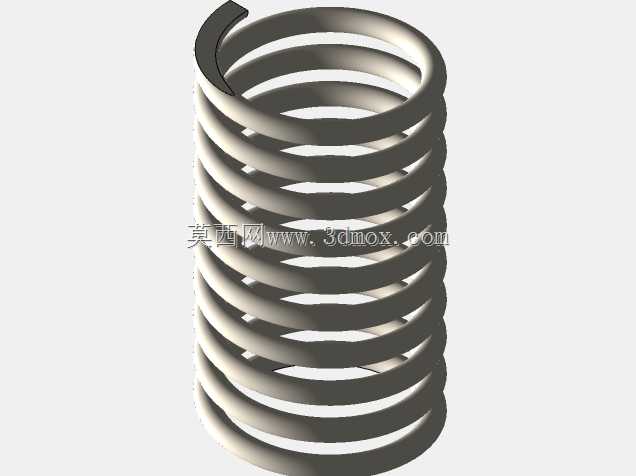

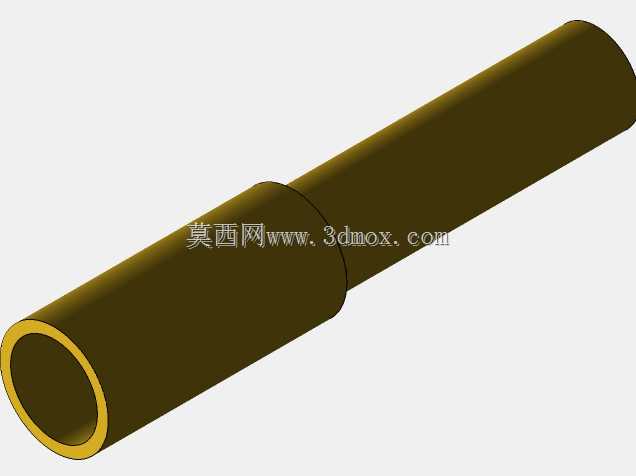

　　缸体部分在模型中以块状实体表现，实际产品中需要进一步细化缸套、燃烧室、进排气接口、冷却通道或散热鳍片等结构。若作为内燃机使用，还需配气机构、点火或喷油系统、润滑系统以及密封结构；若作为教学演示模型，则可保留透明或简化缸体，以便观察活塞、连杆和曲轴之间的运动关系。当前模型更偏向机构总成表达，外形简洁，零件关系明确，便于在三维环境中进行干涉检查和运动仿真。

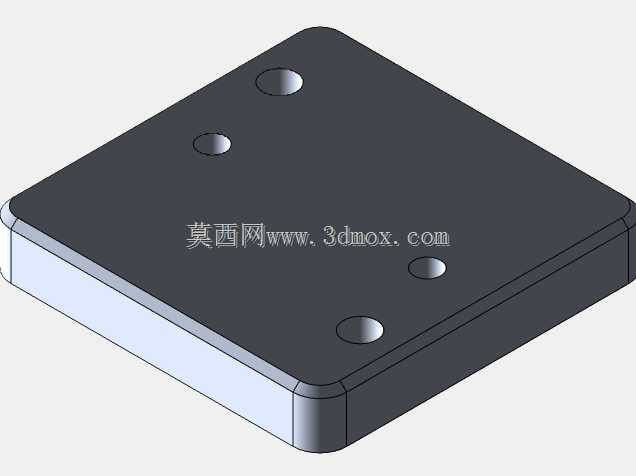

　　安装边界方面，底座提供了主要承载面，设计人员在布置现场时应预留曲轴轴向拆装空间，尤其飞轮侧需要留出轮径之外的操作距离，便于装配、盘车和维护。缸体前端与活塞运动方向一致，周围应保留连接管路、气门组件或测量传感器的位置。支承架高度决定曲轴中心高，也决定输出轴与外部负载之间的对接高度；若通过皮带、联轴器或齿轮取力，需要重新校核中心距、轴端载荷和机架刚度。

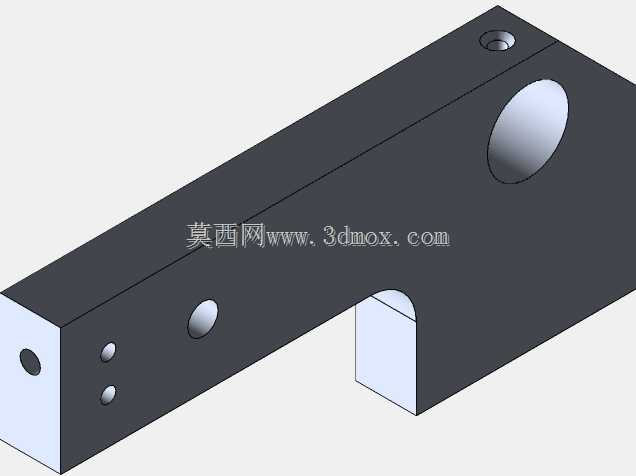

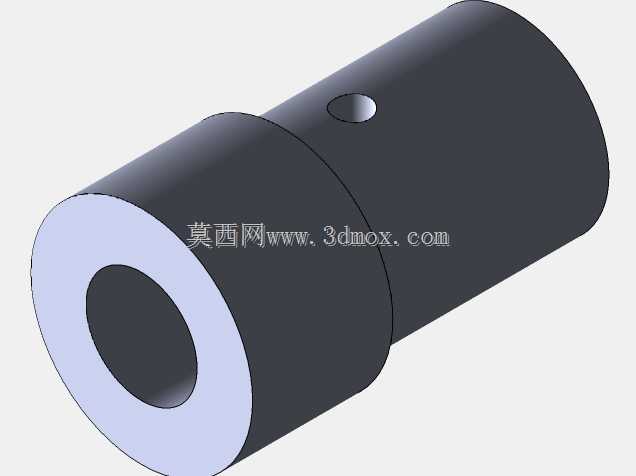

　　从结构强度角度看，支承墙板在曲轴旋转和活塞侧推力共同作用下承受交变载荷，底板螺栓孔附近应避免尖锐过渡，墙板与底板连接处可增加圆角或加强筋。连杆大头通常需要剖分设计以便装配到曲轴轴颈上，轴瓦或衬套位置要保留润滑间隙；活塞销两端应设置挡圈或限位结构，防止轴向窜动刮擦缸壁。飞轮上的减重孔应保持周向对称，孔边需要圆滑过渡，避免应力集中成为高速旋转时的薄弱点。

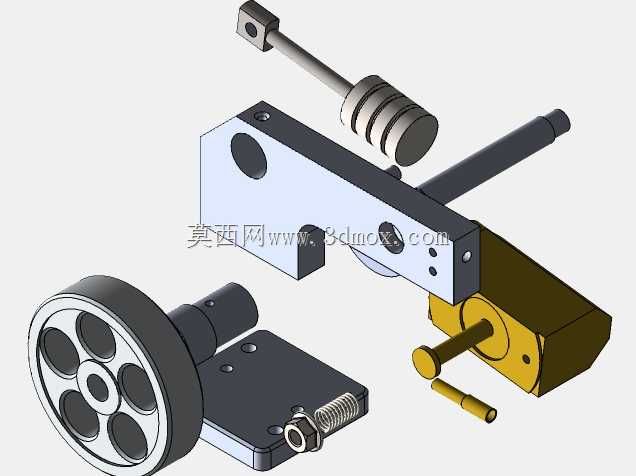

　　在三维建模过程中，该类机构适合先建立曲轴旋转轴线、活塞运动轴线和缸体中心面，再按偏心距、连杆长度、活塞直径和飞轮直径进行骨架驱动。通过运动分析可检查活塞极限位置、连杆最大摆角、飞轮与机架间隙以及曲轴整周转动是否存在干涉。对于教学或展示用途，还可依据该模型输出爆炸视图、装配剖面和运动动画，使曲柄连杆机构的力流路径和能量转换过程更加直观。

　　整体来看，这套总成把发动机最基础的运动转换关系集中在较小的结构空间内：活塞承受介质压力后推动连杆，连杆驱动曲轴旋转，飞轮稳定转速，机架和底座承担支承与安装功能。其结构虽经过简化，但涉及的轴线布置、动平衡、支承刚度、装配间隙和安装边界都是真实动力机械设计中不可回避的关键问题，可作为小型发动机原理验证、机构教学和机械结构方案沟通的有效载体。
