U型槽支座零件工程图与三维结构

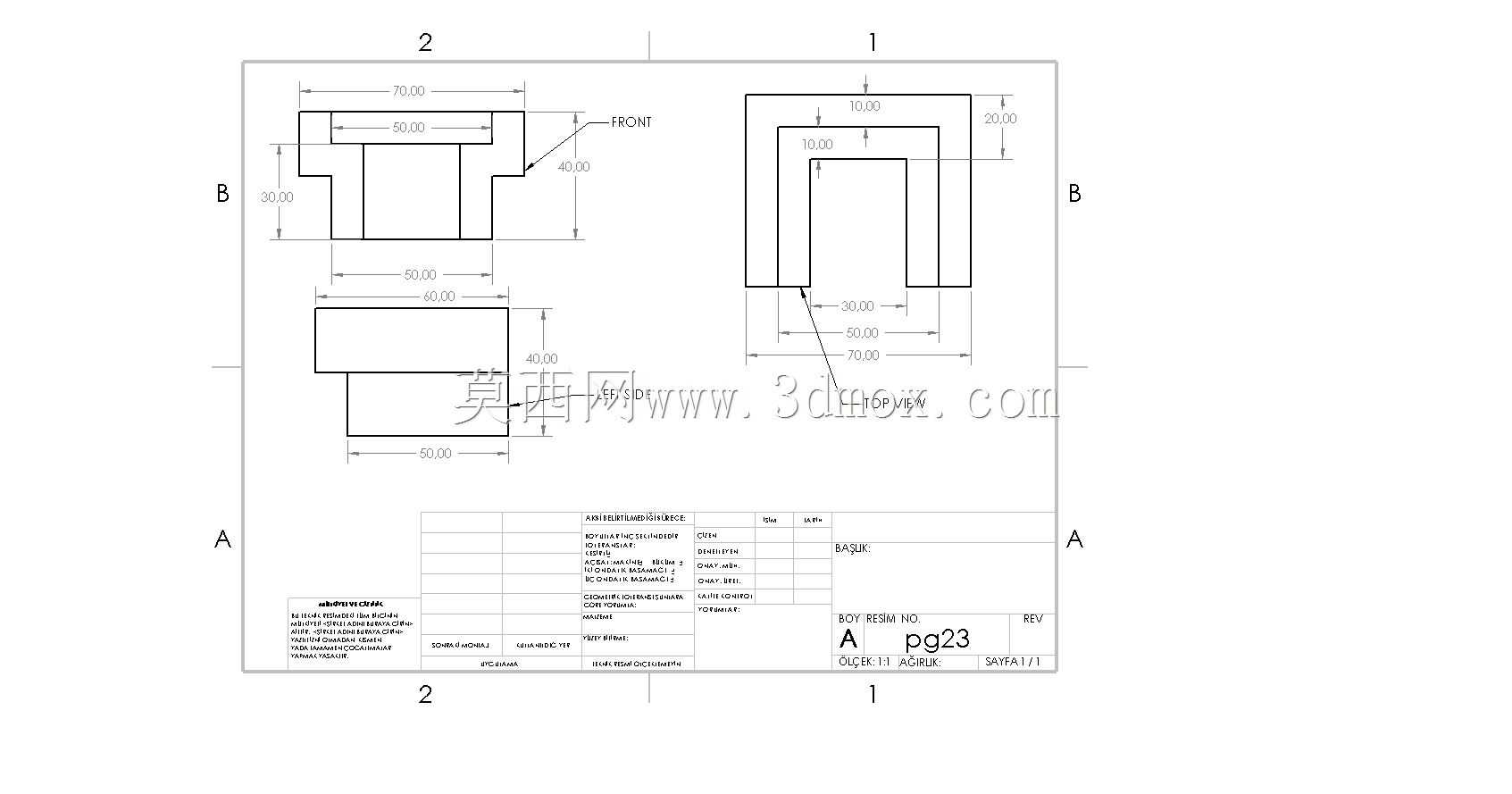

　　该零件属于典型的槽型支座类结构件，整体外形呈U形开口布局，主体由底部承托段、两侧立壁以及顶部横向连接段构成，形成中部贯通的矩形空腔，这类结构在工装夹具、小型设备机架、导向限位组件以及教学建模练习中都十分常见。从工程表达来看，图纸同时给出了主视方向与侧视方向的投影视图，能够完整反映零件外部轮廓、内部开槽关系、倒角位置以及各段壁厚变化，适合作为结构建模、尺寸标注和工程图出图训练使用。

　　在实际设备中，这类U型支座常被用作限位块、滑动导向座、夹持支架或小型承力构件。中部开口区域可容纳杆件、滑块、连接板或其他配合零件穿过，两侧立壁承担侧向约束，底部平面可作为安装贴合面，顶部横向结构则用于增强整体刚性，避免立壁在受力后产生外张变形。若应用在工装场景中，零件可通过底面与基板贴合，再借助孔位或压板完成固定；若用于导向机构，开口内侧壁可作为运动件的侧向定位面，保证配合件沿预定方向移动。

　　结构设计上，零件并非简单等壁厚槽体，而是在顶部、底部和侧壁之间设置了不同宽度的实体段。图纸中可以看到上部横向结构宽度较大，形成类似T形端头的外轮廓；下部也具有较宽的承托区域，用于提高支撑稳定性；中部两侧立壁相对收窄，既保留了容纳空间，也减少了材料占用。这样的截面布置使零件在承受竖直压力和侧向限位力时，能够把载荷从开口边缘传递到底部安装面，降低局部应力集中。

　　外形尺寸方面，工程图中标注了多个关键边界尺寸。零件总宽方向约为70，总高方向约为70，属于尺寸紧凑的小型块状零件。上部结构宽度约50，下部承托段宽度约60，中部开槽宽度约30，开槽深度方向贯穿主体上部区域。侧壁与顶壁、底壁之间保留了明确的厚度差，建模时需要按照视图关系分别建立外轮廓和内槽，而不能仅用单一拉伸命令粗略生成。图纸左上角还标注有R40的圆弧过渡要求，说明零件某一外侧或转角位置采用较大半径圆弧，以改善应力分布并避免锐边。

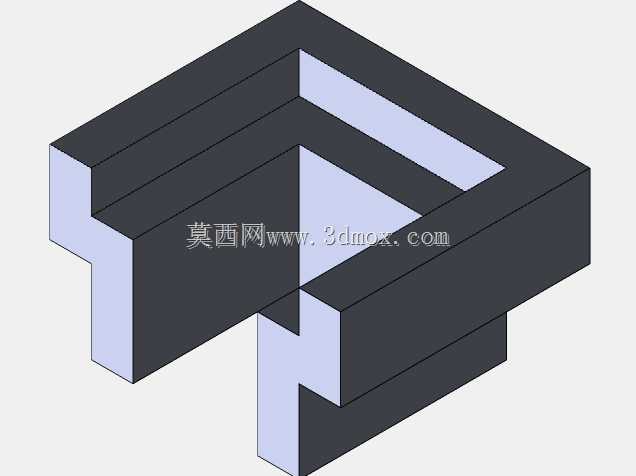

　　从建模思路看，可先根据主视图绘制零件外侧封闭轮廓，完成主体拉伸，再依据侧视图建立U形内腔切除特征。顶部加宽段和底部承托段可通过分层拉伸或凸台特征叠加，内腔则采用拉伸切除方式形成。圆弧过渡需要在草图阶段准确定位圆心和切点关系，确保R40圆弧与相邻直线边平滑连接。完成实体后，应检查各视图中的投影是否一致，尤其是开口宽度、立壁高度、底部厚度以及上部凸缘宽度，这些尺寸直接决定零件能否与周边构件配合。

　　安装边界上，底面是主要基准面，设计时应保证底面平面度，使零件能够稳定贴合在工作台、基板或机架面上。两侧外壁可作为侧向定位参考，U形槽内壁则属于功能配合面，若后续用于滑块或杆件导向，需要控制内壁间距和表面质量。顶部加宽结构不仅提高了零件的抗弯能力，也可作为压紧或连接区域；下部宽边则增加支撑面积，使零件在受载时不易倾覆。

　　该结构虽然几何形态不复杂，但涵盖了机械零件建模中常见的草图约束、拉伸凸台、拉伸切除、圆角过渡、正交投影和尺寸校核等内容。对于结构设计人员来说，重点不在于追求复杂曲面，而在于理解槽型支座如何通过实体分布实现支撑、限位和连接功能；对于三维建模初学者来说，则需要严格依据两个视图还原实体关系，避免出现内腔不贯通、壁厚不一致或圆弧位置错误等问题。整体来看，该零件具有明确的工程制图特征和机械结构表达价值，可用于支座类零件设计参考、SolidWorks建模训练以及机械制图教学演示。
