带V型定位槽的机加工练习支座零件

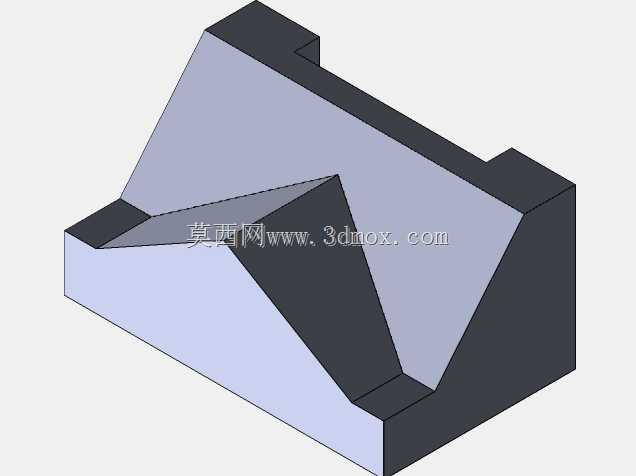

　　这套练习件的结构设计完全围绕车间里小型轴类工件的装夹定位场景展开，日常在钳工台、小型钻床或者检验工位上，经常需要对直径不大的圆轴、销轴类零件完成钻孔、打标记或者形位公差检测，直接把圆轴放在平口钳上夹持很容易出现轴线偏移，夹得太紧还会压伤工件外圆，带V型槽的支座就是为了解决这个痛点做的结构。整个零件采用方块式基体布局，没有多余的外伸悬臂，放在工作台面上的时候底面是完整的精加工平面，不需要额外做复杂的安装固定，靠自重和台面的摩擦力就能承受常规的钻削轴向力，如果要用到负荷更大的铣削工位，也可以在基体两侧预留的工艺孔位穿入T型槽螺栓，直接锁在机床工作台上，安装边界非常规整，不会和周边的夹具、刀具路径发生干涉。从零件的外形尺寸来看，

　　整体长宽高都控制在小型夹具的常用规格范围内，基体总高不到一百毫米，操作者在台面上作业的时候视线可以直接落在V型槽的夹持位置，不需要弯腰或者垫高调整姿态，长时间做批量工件装夹的时候疲劳感会低很多。V型槽的夹角选用机械行业通用的90度结构，这个角度的对中性经过了长期的生产验证，不管是直径在几毫米到几十毫米之间的圆棒，放上去之后轴线都会自动对中在V型槽的对称中心面上，不需要反复找正，槽口的两端做了小倒角处理，工件往槽里放置的时候不会被锐边刮伤外圆，也能快速引导工件滑入定位位置。零件侧面设计的斜向切口结构，一方面是作为铣削加工练习的特征，用来练习二维轮廓编程、角度面找正和刀具补偿参数调整，另一方面这个缺口也可以作为工件轴向定位的靠肩，

　　当轴类零件需要在固定轴向位置加工径向孔的时候，把工件端面贴紧切口的竖直面，就能保证每一件工件的钻孔轴向尺寸一致，批量加工的时候不用每一件都重新拉尺子测量。零件顶部的凸台和沉孔结构，是为了配套安装快速压块预留的，沉孔的深度刚好可以把内六角螺栓的头部完全埋入零件顶面以下，不会突出表面干涉工件取放，凸台的两个侧面做了平行度要求，压块沿着凸台侧面滑动的时候不会出现卡滞，压紧力可以垂直向下作用在V型槽内的工件上，不会把工件推得翘起偏移。从加工工艺的角度拆解这个零件，第一步先铣削六个基本面，保证相邻面的垂直度和相对面的平行度，这是后续所有角度特征位置精度的基础，之后以底面和侧面为精基准找正，加工90度V型槽，

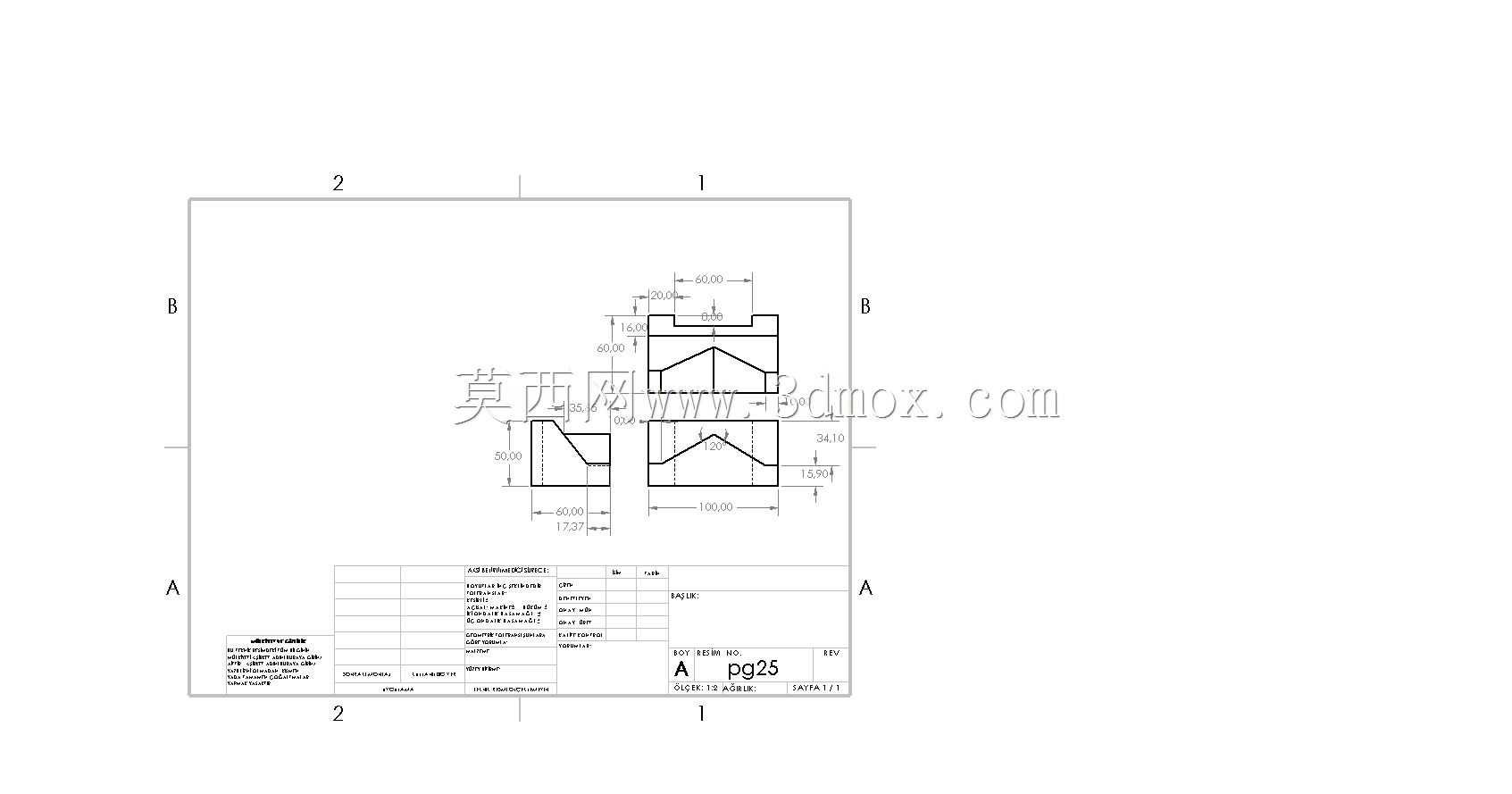

　　铣V型槽的时候可以用45度角度铣刀一次走刀成型，也可以用立铣刀通过两轴插补铣出斜面，两种加工方式都能满足练习要求，加工完V型槽之后再加工侧面的斜向轮廓，这个特征需要把机用平口钳转过对应角度，或者用机床的旋转坐标系功能编程，非常适合用来练习角度坐标系的转换操作。最后加工顶部的沉孔和各个位置的倒角，所有加工完成之后还可以把这个零件直接作为定位夹具投入现场使用，在V型槽里放入标准检验棒，打表检测V型槽的中心高和对称度，就能验证整套加工流程的精度是否达标。零件的壁厚设计得比较充裕，即使在夹紧力和钻削力的反复作用下也不会出现变形，长期使用之后如果V型槽表面出现磨损，只需要重新精铣一次V型面就可以恢复定位精度，维护成本很低，整体结构没有复杂的曲面特征，所有尺寸都在工程图上做了清晰的公差标注，不管是用来做数控铣实操训练，还是作为车间工位的简易定位夹具，都能很好地满足使用需求。
