弹簧压合调节支撑座装配结构

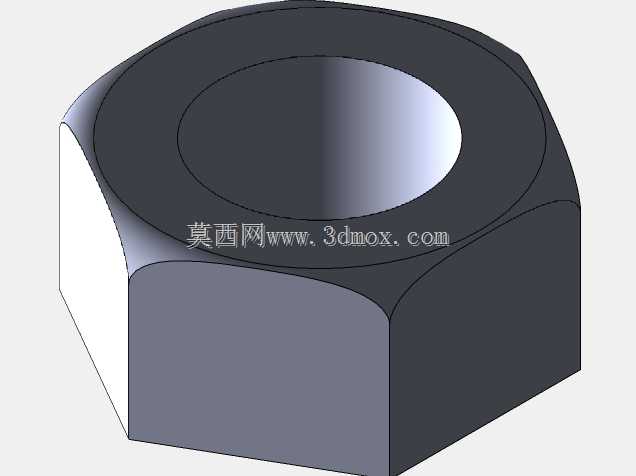

　　这套压合调节支撑组件常见于小型工装夹具、通讯设备内部限位模块以及轻载自动化执行端，核心作用是把外部轴向压力转化为可控的弹性复位动作，同时在受压行程结束后提供稳定的回弹力，保证上部压头与下部基座之间始终保持设定的预紧间隙。从实际产线使用场景来看，这类结构多用于需要频繁开合、压合后自动回弹的工位，比如小型产品测试治具的浮动压头、通讯终端装配工位的定位压紧模块，或是手持设备内部的弹性顶紧机构；组件工作时上部六角承压盖承受外部下压载荷，载荷沿中心导柱向下传递，套在导柱外侧的圆柱螺旋压缩弹簧被逐步压缩，导柱沿下部基座的中心孔做直线导向，行程终点由导柱轴肩与基座内孔台阶配合限位，避免弹簧被压并后出现过载塑性变形。

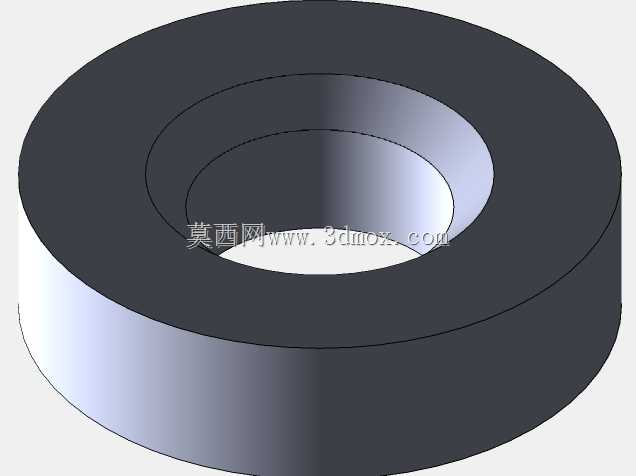

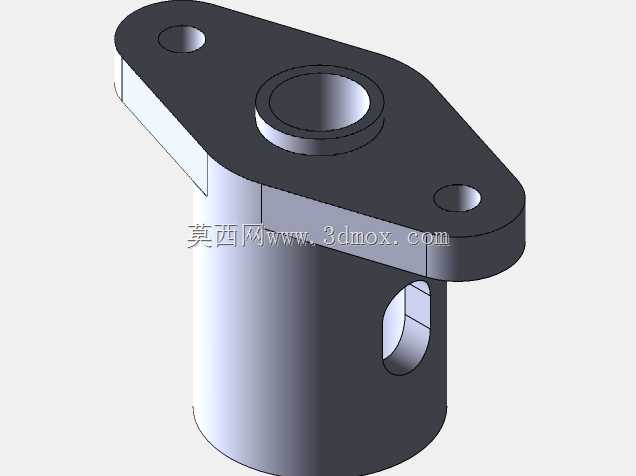

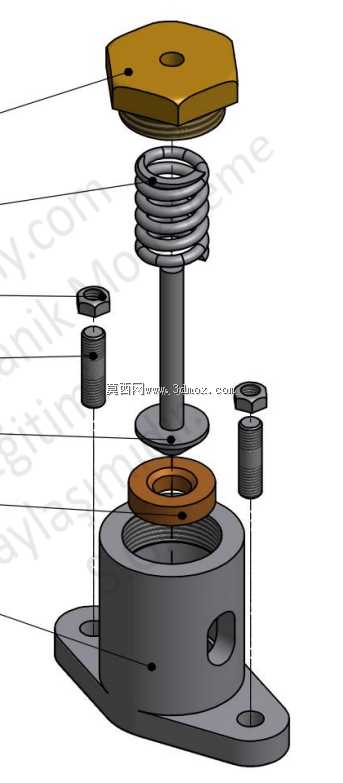

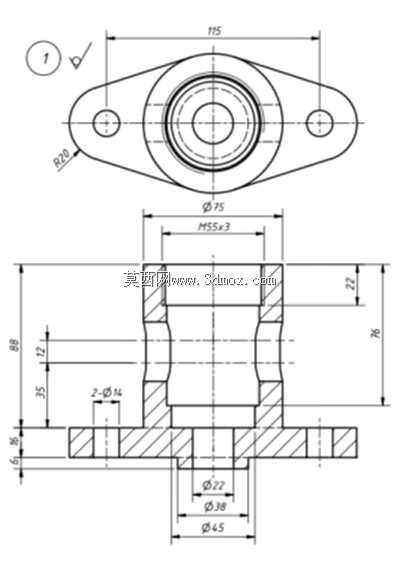

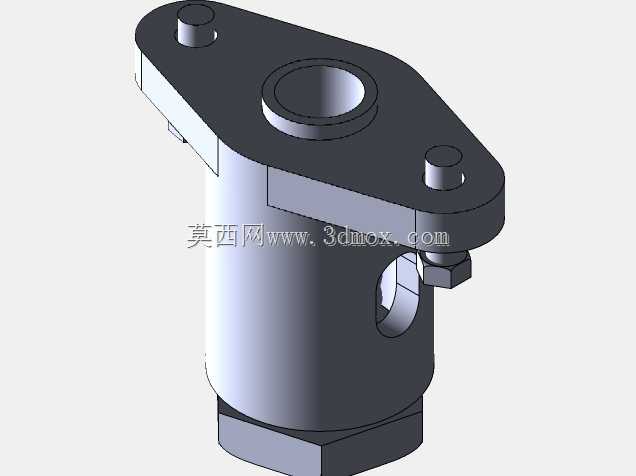

　　结构拆解后各零件的功能边界非常清晰：最下方的带安装耳法兰基座是整个组件的承载基准，底座两侧延伸出带通孔的安装耳，通孔用于穿入内六角螺钉将整个组件固定在设备安装板上，基座主体为中空阶梯圆柱结构，内腔加工出不同直径的台阶孔，大直径台阶用于容纳弹簧下端与环形承托垫片，小直径导向孔与中心导柱采用小间隙滑动配合，基座侧壁开设的横向通孔可用于穿入限位销，对导柱的周向转动进行约束，也可作为行程检测传感器的感应窗口。基座上端面叠装的棕褐色环形止推垫片，一方面承担弹簧下端的轴向压紧力，避免弹簧端面直接刮擦基座加工面，另一方面可通过更换不同厚度的垫片调整弹簧预压量，在不更换弹簧的前提下微调组件的初始回弹力度。

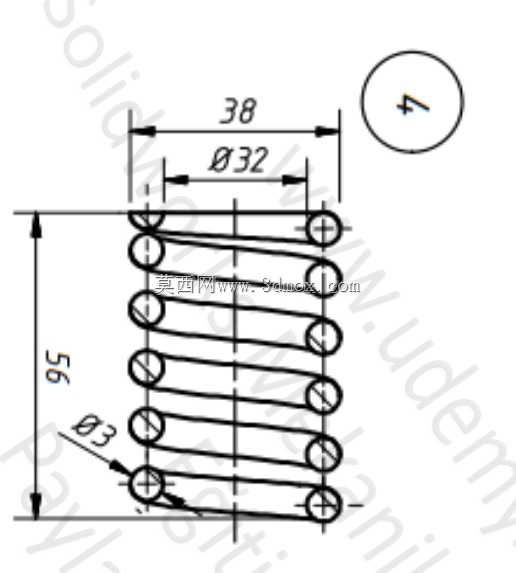

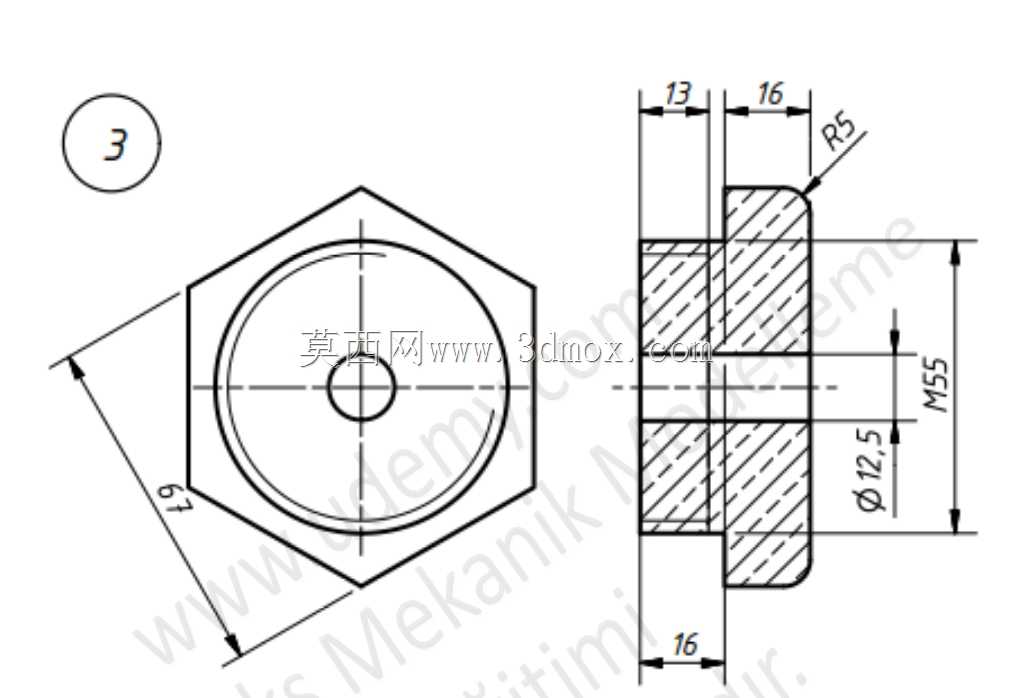

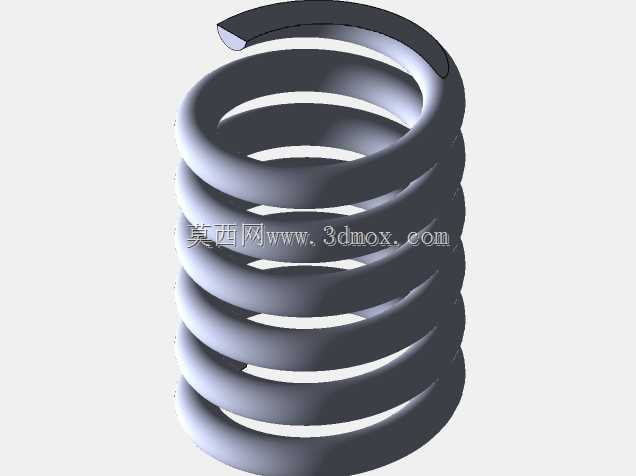

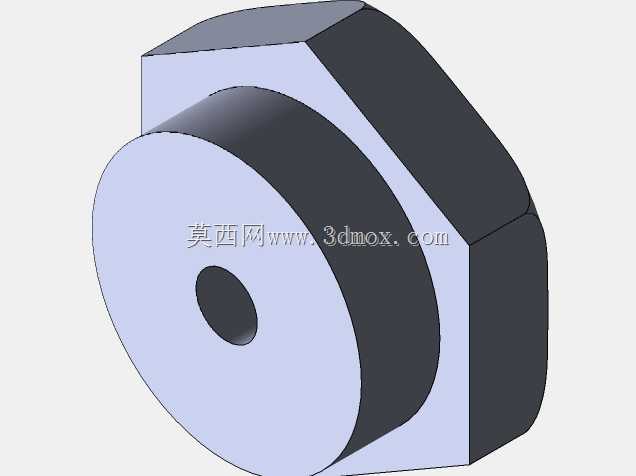

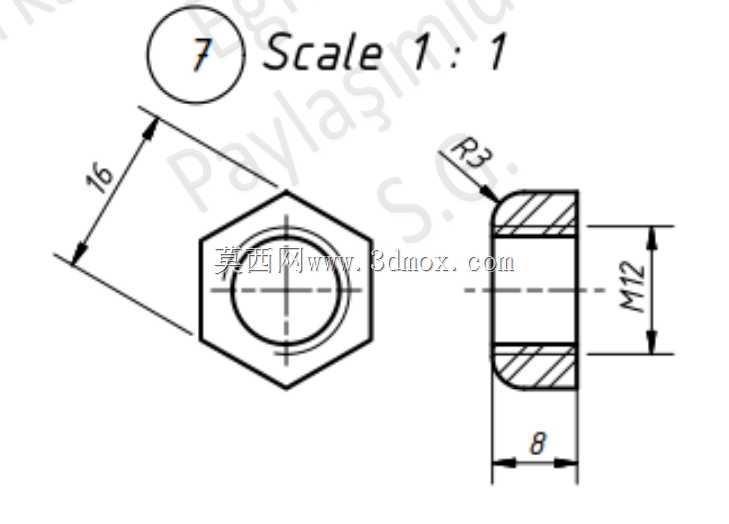

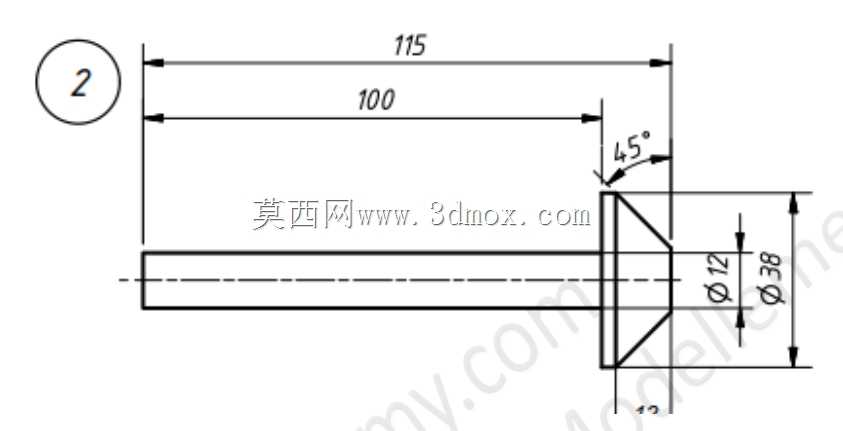

　　中心导柱是整套机构的运动核心，杆部采用光轴设计，与基座导向孔的配合间隙通常控制在0.02mm到0.05mm之间，既保证上下滑动顺畅无卡滞，又避免径向窜动导致压合位置偏移；导柱下端加工出外螺纹段，配套的六角薄螺母从基座下方拧入，用于锁定导柱的初始伸出长度，调试完成后螺母端面贴紧基座下端面，防止工作过程中导柱出现轴向窜动。导柱中部的轴肩台阶作为弹簧下端的轴向定位面，弹簧套入导柱后，下端面抵靠在轴肩上，上端面则顶靠在上部六角承压盖的下端凹槽内；上部承压盖采用六角外形，方便使用扳手拧紧固定，盖体中心开设通孔，可通过螺钉与外部压头或者驱动件连接，盖体下端的沉槽刚好容纳弹簧上端，避免弹簧压缩过程中出现侧向偏移、弹出的风险。两侧对称布置的小型螺柱与六角螺母组合为辅助限位件，螺柱穿过基座侧边的安装孔后由螺母锁紧，可作为外部行程挡块的安装基准，也可用于挂载复位辅助拉簧，在部分需要双向复位的工况下补充回弹力。

　　设计阶段首先需要确认的是安装边界尺寸：下部法兰基座的两个安装耳孔中心距需匹配设备安装板的预留孔位，基座总高度决定了组件在设备内部的竖向占用空间，导柱的最大伸出长度对应机构的有效工作行程，通常这类轻载压合组件的行程设置在5mm到20mm区间，弹簧线径根据所需压合力选取，常规通讯治具用组件的工作压力控制在5N到50N之间，既可以压紧待装配工件，又不会压伤薄壁塑胶外壳。建模过程中需要重点校验运动干涉：模拟导柱从最高位下压到最低位的全行程，确认弹簧在最大压缩量时的圈间间隙大于0.2mm，避免压并失效；同时检查导柱下行时，轴肩与基座内孔台阶的接触位置无硬碰撞，两侧辅助螺柱的顶部不会与上部承压盖的下行路径发生干涉。导向配合面的粗糙度需达到Ra1.6以下，减少长期往复滑动后的磨损量，弹簧的两端面需磨平处理，保证弹簧受压时端面与支撑面完全贴合，避免出现偏载导致导柱卡涩。整套结构没有复杂的异形零件，全部采用常规机加工工艺即可实现，加工成本低、维护拆装方便，弹簧出现疲劳失效后可直接快速更换，非常适配小批量多品种的通讯产品装配工位的工装定制需求。
