立式法兰支撑机架结构设计

　　这套立式支撑机架在产线传动单元、小型搅拌装置、立式泵组以及实验台架搭建中都有广泛的落地场景，核心作用是把上方带法兰接口的动力头、工作筒体或者回转部件抬升到指定作业高度，同时把工作载荷平稳传递到下方基础安装面。现场调试时，机架上方的圆形法兰盘直接对接设备上端的配对法兰，周向均布的螺栓孔可以适配不同转角的安装对位需求，不用反复调整整机方位就能完成紧固件穿装；下方两支外伸的落地支腿则通过底板上的预留孔位与地基槽钢、预埋钢板或者设备台板锁固，形成上接工作部件、下连基础的刚性传力路径。

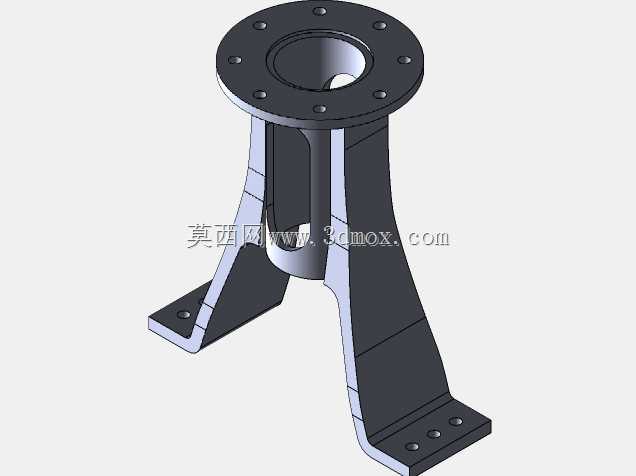

　　从结构受力思路来看，这类支架没有采用封闭筒式的整体铸造方案，而是选择三片弧形立板沿圆周均匀分布的开放式构型。封闭筒体虽然外观规整，但内部空间完全被遮挡，上方设备向下延伸的传动轴、接线管路或者冷却管线很难从侧面穿行，日常点检时也无法直接观察轴系的运行状态；三片分立的支撑板在相邻板之间留出了大面积通透缺口，操作人员站在机架侧面就能看到中心贯通腔内部的部件排布，管线可以从任意两个支板之间的空隙接入，维护时扳手也有足够的摆动空间，不用整体拆卸上端设备就能完成中间段紧固件的复紧。中心位置保留的竖直圆筒段是整个机架的定位基准，内孔与上端法兰的中心孔同轴贯通，既给穿过机架的轴类零件提供了避让通道，圆筒外壁又和三片支撑板焊接或者拼接成整体，把法兰盘受到的径向偏载均匀分摊到每一块支板上，避免单块立板单独受力出现局部变形。

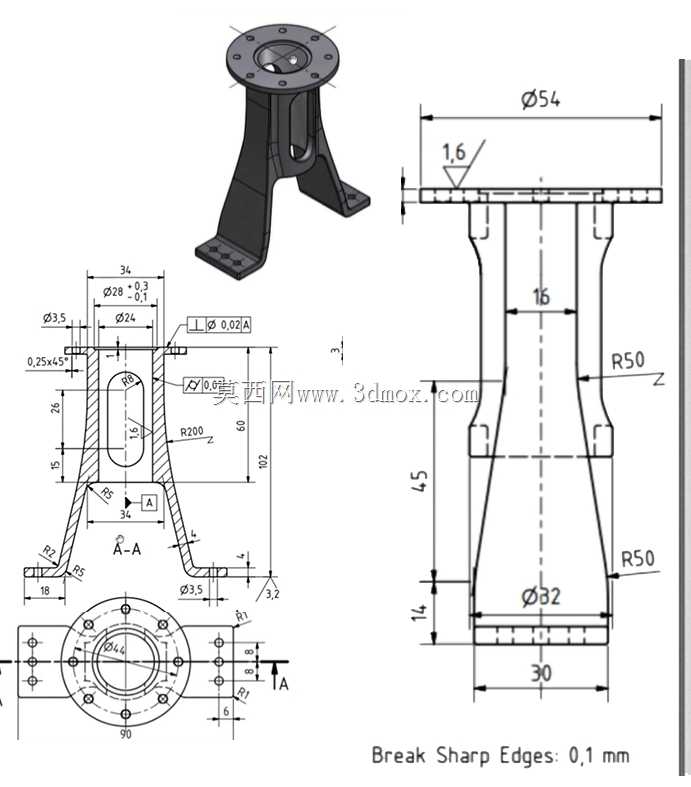

　　外形与安装边界方面，上端法兰盘的外径明显大于下方支腿的展开跨度，法兰端面加工有一圈沉孔或者通孔，螺栓锁紧后头部不会高出法兰表面，保证上方设备落座时端面完全贴合，不会出现螺栓干涉垫起的问题。三片支撑板从法兰底面向外、向下逐渐延展，到底部过渡为平直的落地脚板，脚板向机架外侧伸出，增大了整机的支撑跨距；相比支腿直接收在法兰正下方的设计，外伸脚板让整机的抗倾覆能力明显提升，当上方设备运转产生小幅振动或者存在偏置载荷时，整机的重心投影始终落在两支脚板围成的支撑区域内部，不会出现晃动趋势。支板的截面从上端到下端做了渐变加宽处理，靠近法兰的位置板宽较窄，向下延伸过程中板幅逐步扩大，这种变截面设计贴合机架的弯矩分布规律——法兰连接处主要承受轴向压力与扭矩，板件不需要过大宽度，而靠近底部固定端的位置弯矩幅值最高，更宽的板件截面可以提供更大的抗弯模量，在控制整体重量的前提下把刚性储备集中在应力最高的区域。

　　建模过程中需要重点把控几处配合细节：首先是法兰盘上所有安装孔的位置度，周向孔组要以中心圆筒轴线为基准均匀排布，孔位偏差过大会导致现场配对法兰穿栓时出现别劲现象；其次是三块支板的周向夹角要保持一致，若装配时支板分布不均，落地后三个脚板无法同时贴合基础平面，锁紧螺栓时会把支板强行拉变形，后续运行中内应力释放就会引发机架抖动；底部脚板的安装孔采用长圆形开孔更适配现场施工误差，地基预埋螺栓出现小幅位置偏差时依然可以顺利落位。中心贯通孔的内径要比上方设备下穿的最大轴径或者管路外径留出足够间隙，避免设备运行受热膨胀后与机架内壁发生摩擦。支板与法兰、支板与圆筒、支板与底部脚板的交接位置都要做圆弧过渡，不要留下尖锐的直角接缝，直角位置在交变载荷下容易出现应力集中，长期受振动影响可能萌生裂纹，圆弧过渡可以让载荷流线平顺传递，提升机架的疲劳寿命。

　　实际选型搭配时，这类机架的高度可以根据下方需要容纳的阀组、联轴器或者检修空间灵活调整，开放式的支板结构也方便后期在侧面加装传感器支架、走线拖板或者防护挡板，不用在封闭筒体上额外开孔焊接，对于小批量定制化的设备集成场景来说，改型成本远低于整体铸造机架，单件生产时通过板材切割、拼焊或者机加工就能快速成型，三维建模阶段直接验证各部件的干涉间隙，落地装配时不需要反复修配。
