立式弯臂式设备支撑夹持支座

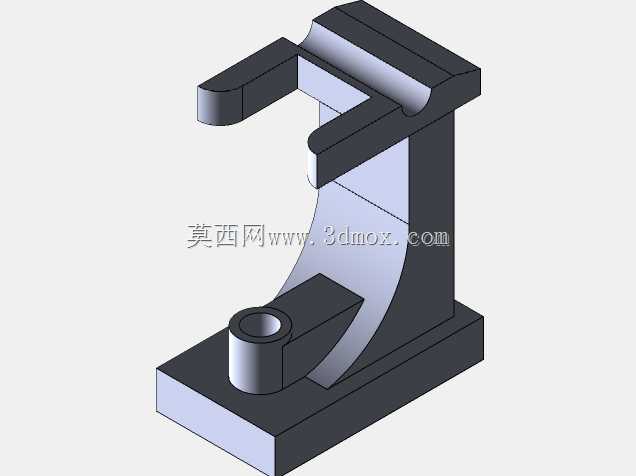

　　该支撑夹持支座属于中小型工装与通用设备配套的承载定位构件，整体采用立式弯臂布局，底部为矩形安装底板，底板上预留同轴圆柱凸台与中心通孔，可作为销轴定位、导向套安装或者辅助支撑轴的配合位置；中部立板采用弧形过渡曲面连接底板与上部悬伸臂，既减少直角连接处的应力集中，也在有限占用空间内让出前侧操作区域。上部伸出两组平行悬臂，悬臂端部做圆弧收边，形成开口式卡位结构，可用于卡持管状工件、承托检测探头、固定小型气动元件或在装配工位上对细长杆件进行侧向限位。

　　从实际产线布置来看，这类支座常见于半自动装配台、检测工装、小型焊接变位夹具以及实验室非标设备中。设备安装时，底板四周可通过内六角螺栓固定在铝型材工作台面或钢制基板上，底板厚度承担整机倾覆力矩；弧形立板承受悬臂加载后的弯曲与剪切组合载荷，因此建模时需要重点保证立板与底板、立板与上臂交接处的圆角连续，避免数模导入分析软件后出现碎面或尖角网格。上部两臂之间的开口宽度决定可容纳工件的最大直径，臂端圆弧面与被夹持件外圆形成线接触或小面接触，若用于频繁拆装工况，可在臂端加装聚氨酯垫块或可换耐磨衬板，防止金属硬接触划伤工件表面。

　　设计思路上，该构件没有采用复杂的多零件拼装，而是以一体式焊接件或整体铸件、机加工件思路构建：外形轮廓先由底板、立壁、悬臂三个主体块叠加，再通过拉伸切除形成中心孔与让位空间，曲面部分使用扫掠或边界混合保证弧面顺滑。这种处理方式使零件毛坯可选Q235钢板焊接后去应力，也可选HT200灰铸铁铸造后铣削安装面，批量较大时还可改为ZG270铸钢以提升抗冲击能力。底板底面要求整体铣平，平面度控制在常用工装等级内，保证安装后不出现翘动；圆柱凸台外圆与中心孔同轴度需满足配合销轴或衬套的装配要求，孔口建议加工倒角，方便压入衬套并去除毛刺。

　　安装边界方面，底板长宽决定支座在台面上的占地范围，悬臂悬伸长度决定加载点相对立板的力臂，选型时需结合现场被支撑件重量与操作高度复核：当载荷作用在臂端最远处，立板根部弯矩最大，若工况存在反复下压或振动，应适当加厚立板、增加底板宽度，或在立板后侧增设三角加强筋。支座前方弧形内凹区域为工件运动与人工操作留出空间，避免直上直下的立柱干涉取放件路径；下部圆柱凸台位于底板前侧，可作为第二定位点，与上部开口夹持区形成上下两点约束，提升细长工件装夹后的姿态稳定性。

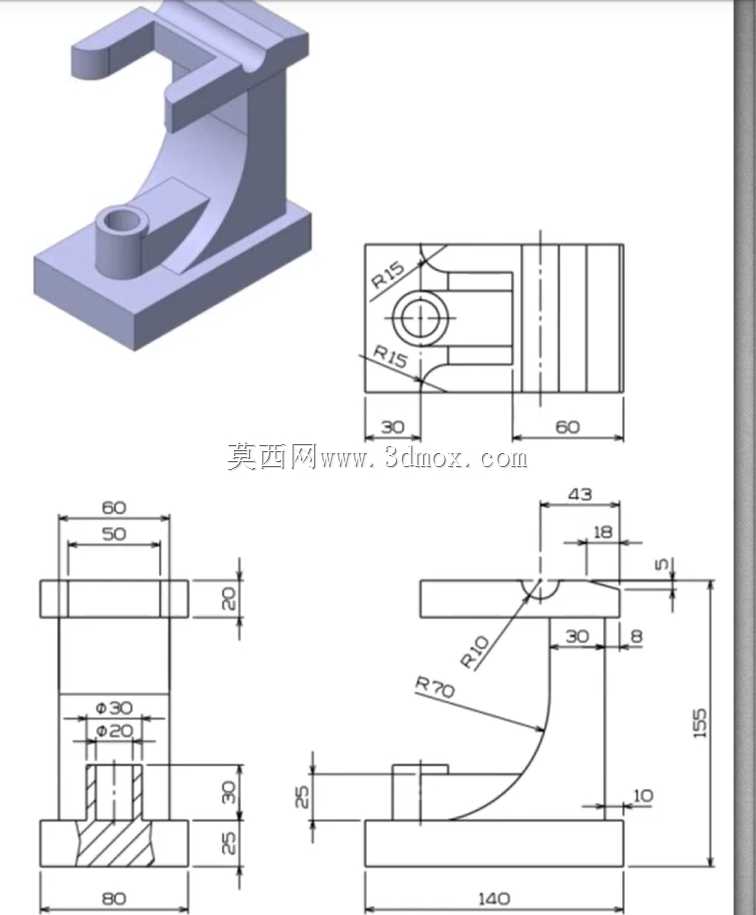

　　三维建模过程中，装配关系需重点关注三处配合：底板与工作台面的贴合面、中心孔与销轴或衬套的同轴配合、上臂开口与被夹持件的接触限位。工程图输出时应标注底板安装孔位、中心孔尺寸、臂端开口宽度、总体高度与悬伸距离，并对关键承力圆角提出铸造或焊接圆角要求。对于需要轻量化的移动工位，可在立板非承力区域做减重腔，但减重腔不得切断底板到上臂的主传力路径；对用于洁净或潮湿环境的工况，外表面可做阳极氧化、喷塑或防锈涂装，弧面与拐角处应避免残留积液死角。整体结构兼顾承载、让位与定位三重作用，是非标自动化与工装夹具设计中典型的一体式支撑夹持单元。
