带同轴环座的弯臂式支撑构件

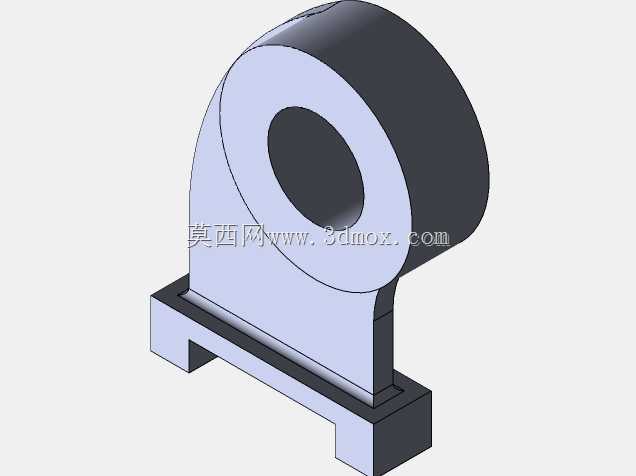

　　这类弯臂式支撑构件常见于需要在有限空间内完成转向支承、轴系定位与侧向连接的设备场景，例如小型传动装置的轴承外伸支座、检测工装的悬臂定位架、轻工输送线旁的导向轮安装座，以及教学实训中用于演示拉伸、切除、圆角与装配关系的典型机加件。构件上部为同轴环形结构，外圆直径约100mm，环体厚度方向与后方矩形连接块衔接；中部采用大半径圆弧弯臂过渡，圆弧半径约149.1mm，使载荷从环形区域平顺传递到底座，避免直角转折处形成明显应力集中。下部为带凸台的安装底板，底板总长约116mm，宽度方向约76mm，底部两侧设有高度约15mm的支撑脚，中间留出避让槽，可跨装在设备台面、型材边或焊接基座上。

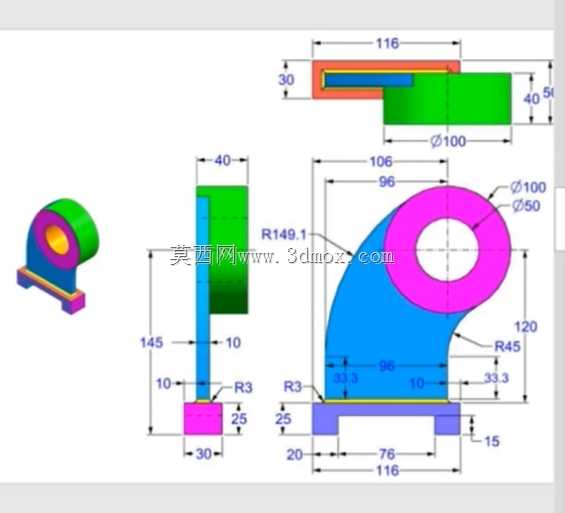

　　从实际用途看，环形部位可作为轴承外圈、衬套、导向轮或短轴的定位边界，内孔区域承担回转件的径向约束；后侧矩形块则提供与相邻墙板、滑块或执行元件连接的平直贴合面。弯臂并非单纯造型，它把上部圆环中心相对底座抬高并前移，形成约120mm的有效支承高度，同时让环心与安装面之间保留装配和检修空间。图纸中圆环中心到后方连接面的水平关系、弯臂外侧R45圆角、底板端部R3圆角以及多处10mm左右的壁厚，都体现出铸件或铣削件在轻量化与刚性之间的折中。

　　建模时应先确定底座安装基准，再以底板底面为装配约束面建立环形中心轴线。上部矩形连接块长度约116mm、高度约50mm，其中嵌入段深度约30mm，与绿色块体形成叠合关系；这一区域在装配中往往承受侧向弯矩，因此贴合面需要保证平面度，连接孔位应与相邻件统一协调。弯臂主体宽度约96mm，外侧轮廓由大圆弧与下部直线段相切构成，内侧靠近底座处设置R45过渡，能够降低设备振动工况下的疲劳风险。底板上20mm、25mm、30mm等分段尺寸决定了螺栓孔、支撑脚和加强区域的边界，若用于实物加工，需结合螺栓规格补充孔距、沉孔深度与公差。

　　安装边界方面，构件底部并非整块平板，而是两端落地、中部悬空的形式，这种结构有利于避让台面焊缝、管线或定位凸台，但也要求两个支撑脚的底面共面。上部圆环轴线相对底座的平行度、环孔与后侧贴合面的位置度，会直接影响回转轴的对中质量。若作为轴承座使用，环孔内需预留轴承配合公差，端面可增加止口或压盖连接位；若作为导向支座，则可在环孔中压入耐磨衬套，弯臂侧面根据受力方向增设加强筋。整体色彩分区虽然只是模型展示手段，但也对应了不同结构功能：粉色环体强调回转支承区，蓝色弯臂为主要承力体，紫色底板负责安装固定，绿色与红色块体表示相邻连接或嵌入部位。

　　在设备布局中，该构件适合安装在侧壁与工作机构之间，承担“抬高—让位—支承”的复合作用。相比直立柱座，弯臂形式能够绕开下方干涉区，使传动轴或滚轮靠近作业点；相比整块箱体支座，它用料更少、外露面多，便于观察装配关系和后期维护。设计校核时应重点关注环孔受载后弯臂根部的变形、底板支撑脚附近的局部压应力，以及连接块叠合面在反复载荷下的滑移趋势。对于三维建模人员，绘制此类零件要抓住相切圆弧、同轴圆环、底板凸台和后侧连接块四个关键特征，先保证尺寸链闭合，再处理圆角、壁厚与装配间隙，才能使模型既符合图纸表达，也具备真实加工和装配参考价值。
