便携明火点火器整机结构三维建模

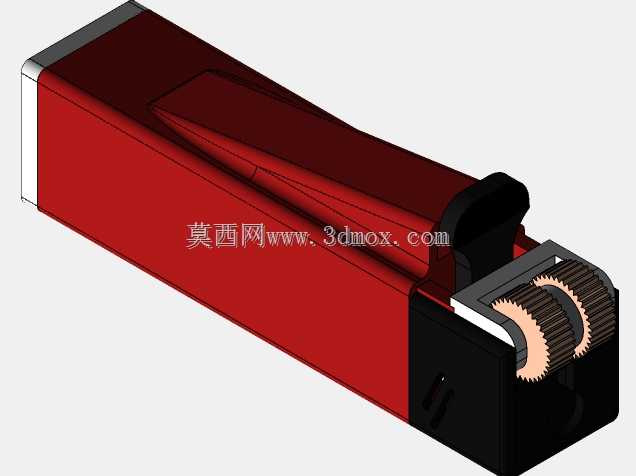

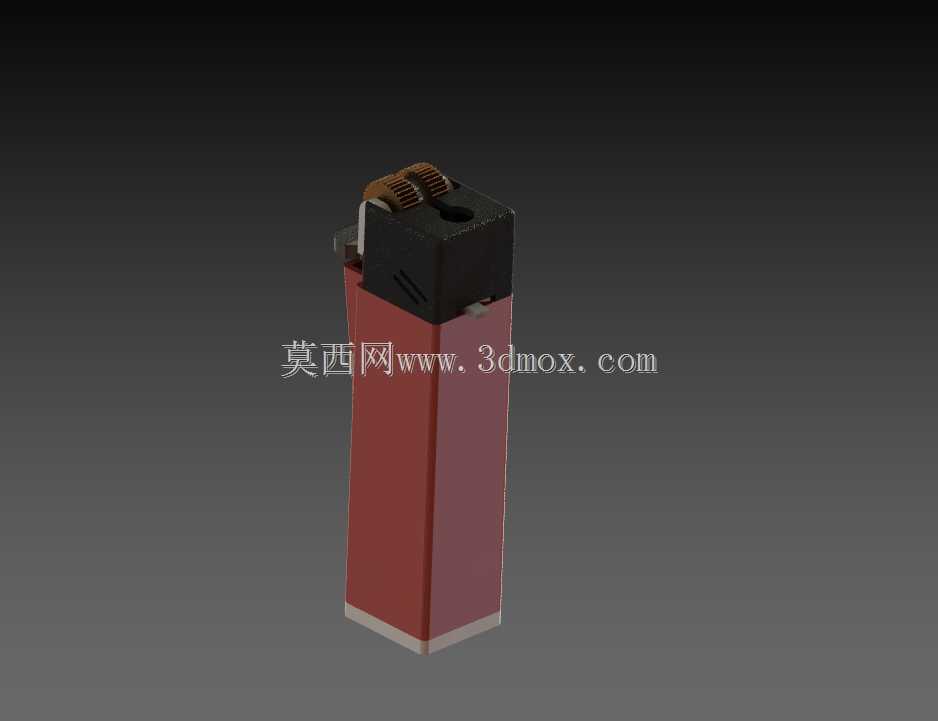

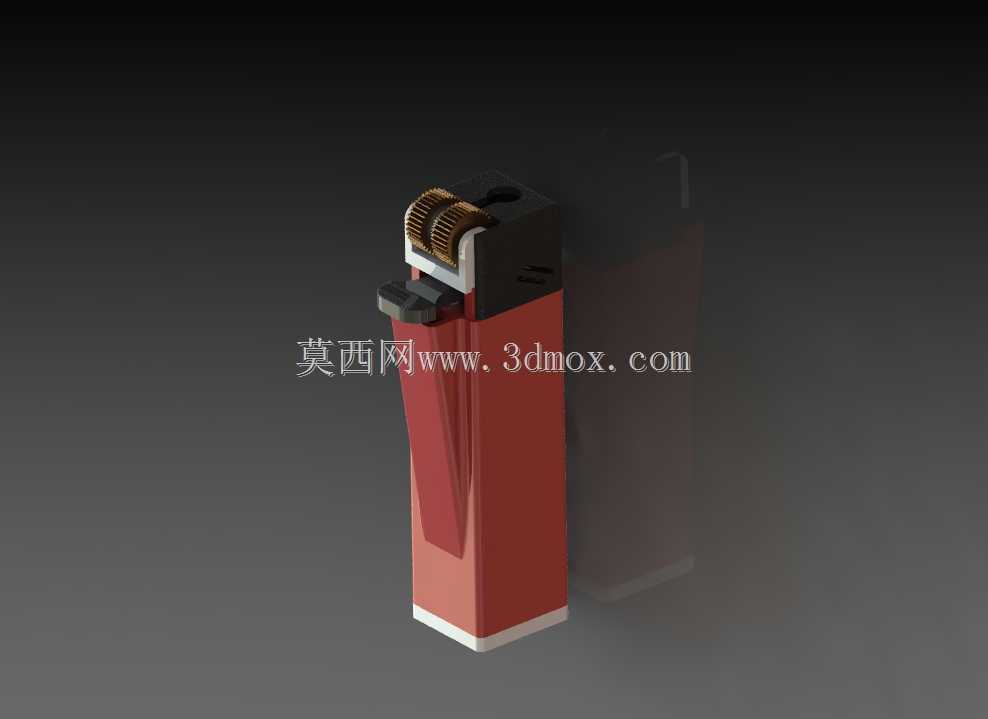

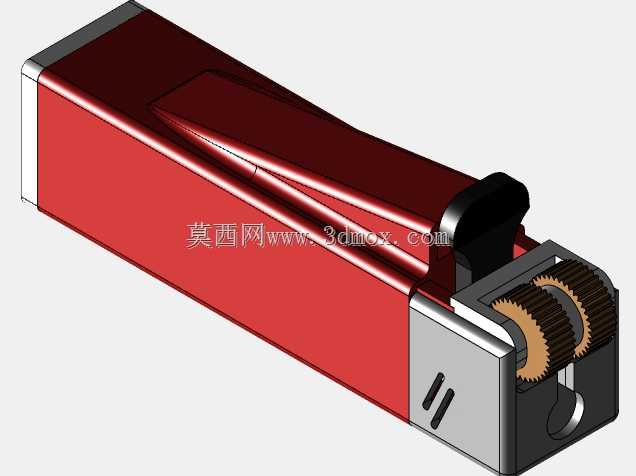

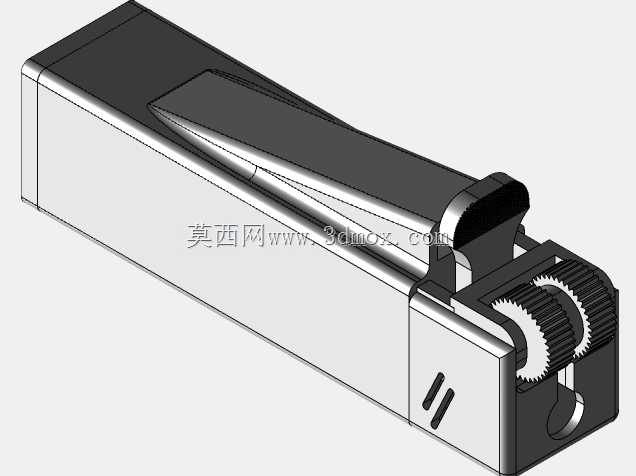

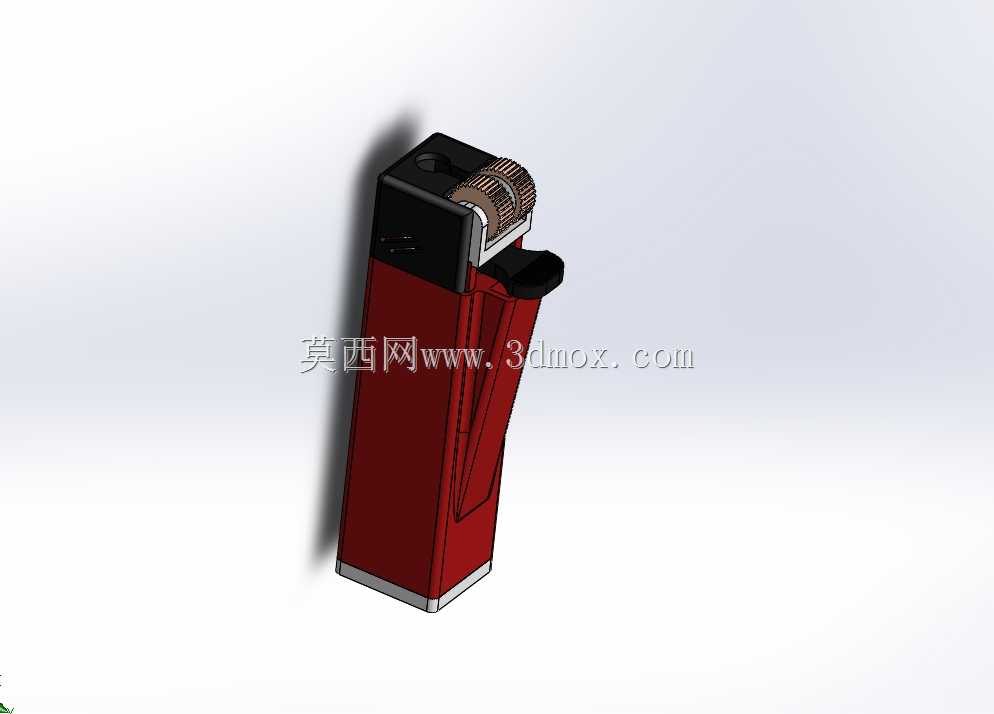

　　这套三维结构围绕日常便携明火点火器具展开，建模时没有把它当成简单外观件处理，而是从手指按压、燃气释放、火花引燃、火焰维持到壳体防护的完整动作链进行拆解。整机采用细长立式布局，主体外壳为注塑成型的薄壁结构，上部集中布置发火轮、打火石、压杆、燃气阀和防风金属罩，下部形成燃料储腔，既保证手持时的握持稳定性，也让内部管路和零件装配顺序更加清晰。

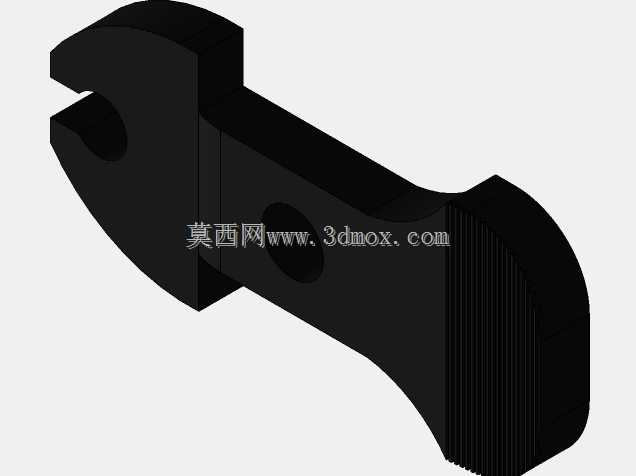

　　从实际使用场景看，这类点火器具常见于户外临时取火、厨房灶具引燃、工程维修现场加热辅助以及普通日用点火。结构设计需要兼顾单手操作和随身携带，因此外形宽度控制在手掌可自然包覆的范围内，侧边设置按压触发区域，拇指施力时能够同时完成砂轮摩擦与气阀开启。模型中对按压件的行程、复位趋势和上部发火组件的相对位置做了明确表达，避免出现压下后干涉、火花落点偏离燃气出口等问题。

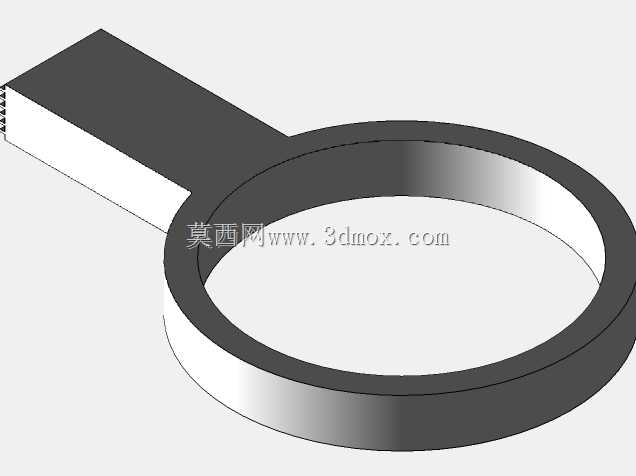

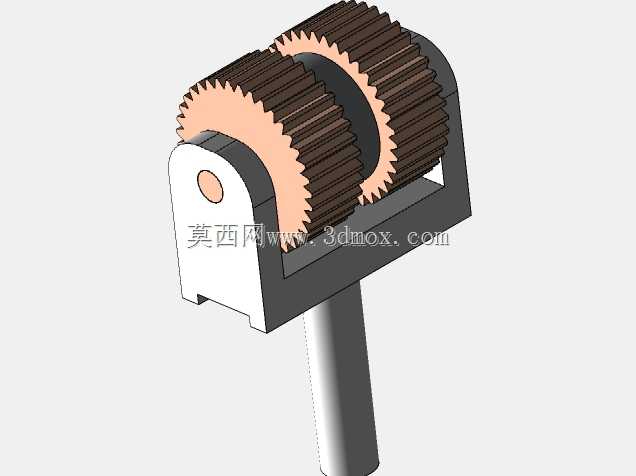

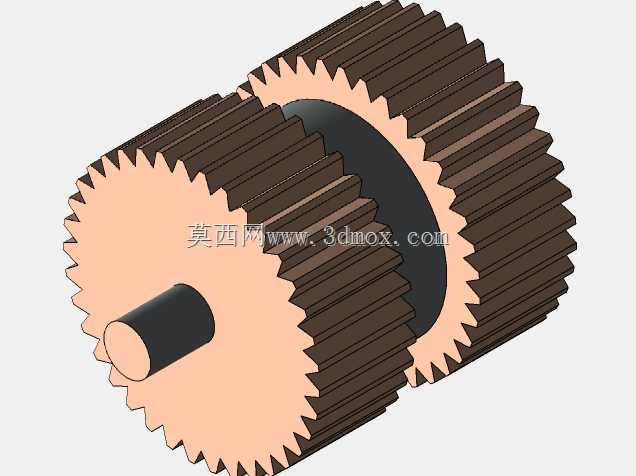

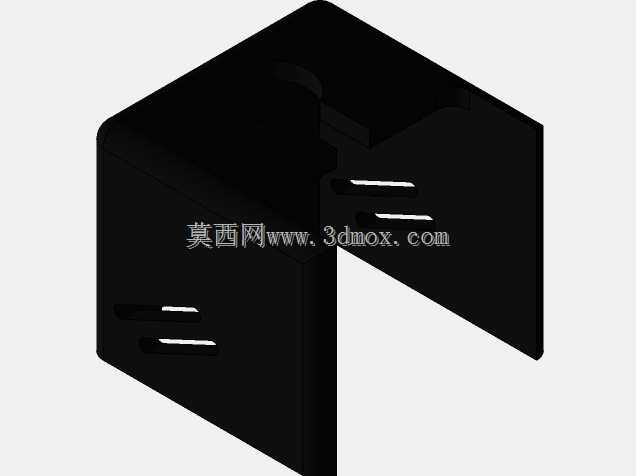

　　上部发火机构是整机的核心。带滚花的金属轮通过手指拨动产生旋转，轮缘与硬质火石接触后刮出火花；火石依靠后部弹性件持续抵紧轮面，磨损后仍能保持接触压力。燃气从储腔经阀体引至喷嘴，压杆动作与阀门开启相互配合，使火花产生区域正好覆盖可燃气体喷出路径。金属护罩位于火焰外侧，既限制火焰横向扩散，也降低外部微风对引燃过程的影响。建模时需要特别注意护罩开孔、喷嘴高度和发火轮轴线之间的空间关系，任何一个零件偏位都会影响点火成功率。

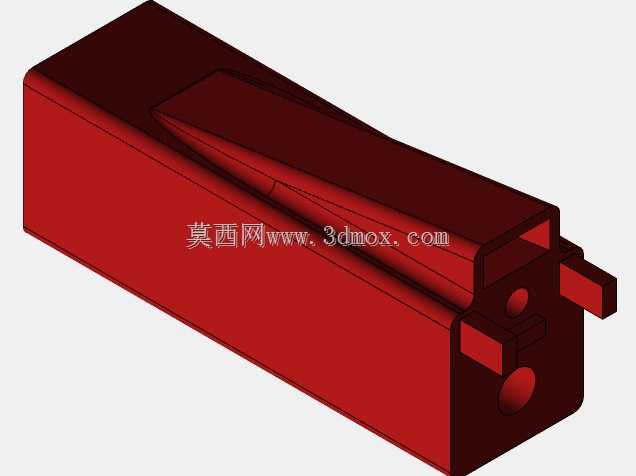

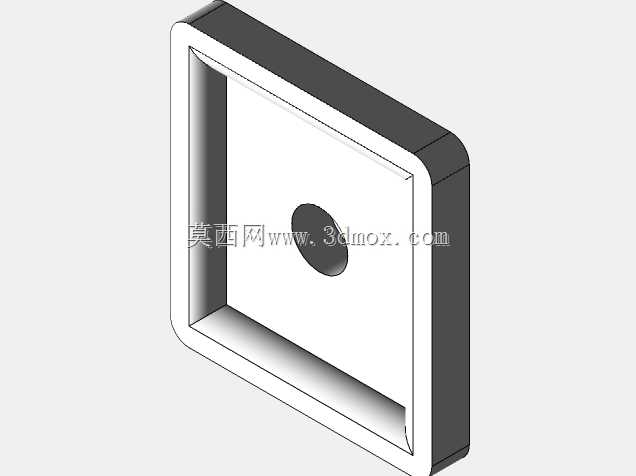

　　壳体部分采用左右包络或前后扣合的薄壁思路，外壁承担握持、防护和外观标识作用，内壁则需要为储腔、阀件、火石导管和弹性件预留安装位置。底部封边与壳体连接后形成稳定支撑面，使产品直立放置时不易倾倒；上部开口处保留金属组件穿出和装配的边界，压杆周围留出运动间隙。外观面上的斜向造型并非单纯装饰，它可以增强手指握持时的方向识别，也让壳体在脱模、壁厚过渡和顶部零件安装之间取得平衡。

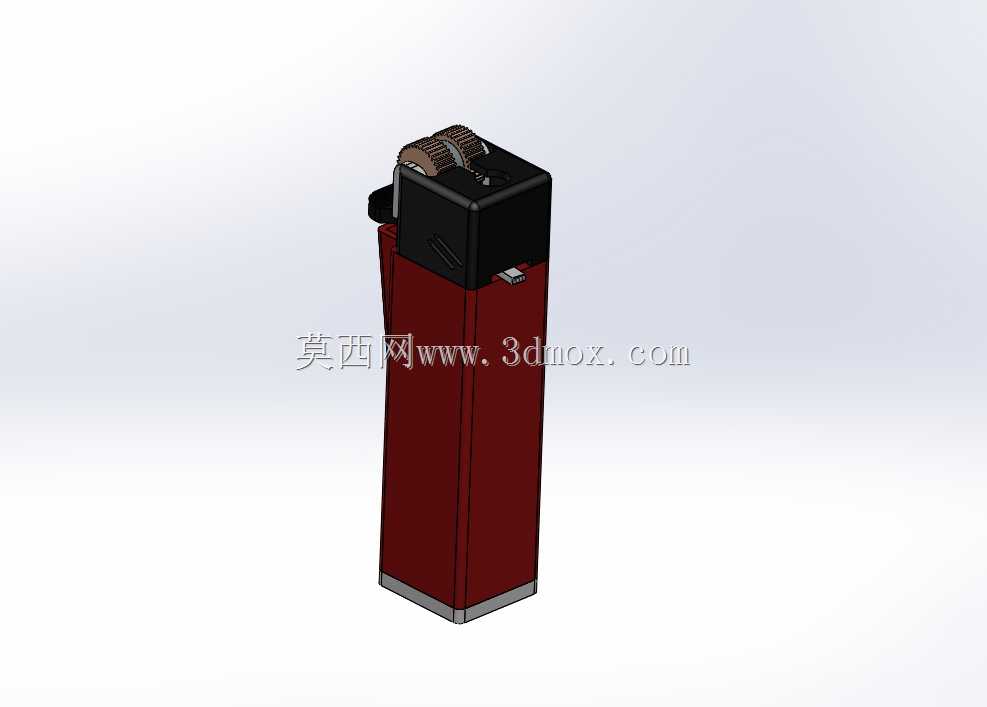

　　尺寸与安装边界方面，整机高度明显大于宽度和厚度，适合放入口袋、工具包或抽屉中。顶部发火轮和护罩属于外露功能件，外轮廓不能被壳体遮挡；按压件需在壳体侧面保留足够的手指接触面积，同时其极限位置不能与火石管、阀体发生碰撞。内部储腔壁厚要均匀，转角处避免突变，防止注塑成型时产生缩痕或应力集中。阀体与壳体的配合孔位需要同轴，喷嘴出口应对准护罩中心区域，火石轴线则应贴近砂轮切线方向，以保证摩擦火花具有稳定方向。

　　从装配逻辑看，模型可以按底部密封、储腔成型、阀体装入、火石及弹性件安装、发火轮销轴固定、护罩压装、按压件连接的顺序理解。各零件之间既有固定连接，也有小幅转动和直线运动，设计时需要区分静配合面与运动面。静配合面关注定位和密封，运动面关注间隙、磨损和复位；砂轮销轴两端需要可靠支撑，压杆回转点不能因壳体变形而卡滞，火石更换路径也应在结构上具备可操作性。

　　在工程表达上，该模型把日用品中常见的小型机械动作浓缩在有限空间内：薄壁塑胶件提供外形与容纳空间，金属件承担摩擦、发火和防护，弹性件保证持续接触与复位，气路零件完成燃料输送。对于结构设计人员来说，这种产品虽然体积小，但涉及人机操作、运动干涉、材料差异、装配顺序和安全边界等多个维度。建模过程中保留各功能件的独立结构，有助于后续检查发火轮与火石的接触角、压杆行程、护罩防护范围以及壳体壁厚变化，也可为同类便携点火器具的改型设计提供直接参考。
