西格玛20方管90度弧形转角固定座

　　这款转角固定座是针对20×20规格西格玛工业铝型材搭建直角框架时开发的专用连接构件，整体采用90度双向包覆式结构，外侧做了大弧度圆弧过渡，没有常规直角角码的尖锐外凸棱边，在设备外框、工位防护围挡、桌面级实验台架这类人员频繁靠近的装配场景里，能有效消除磕碰划伤的安全隐患，同时让框架转角外观更顺滑整洁。

　　从实际装配逻辑来看，常规铝型材直角连接多采用L型角码加后置弹珠螺母的方案，角码仅贴合型材的两个相邻外侧面，锁紧后受力点集中在型材槽口边缘，当框架承受侧向推拉、台面承重偏载或者频繁振动时，槽口位置容易出现应力集中，长期使用后连接位会产生微量松动，直角精度逐步偏移。这款转角座采用半包式腔体结构，两个互相垂直的插接端分别嵌入两根正交型材的端侧槽腔，配合贯通的锁紧孔位，紧固件穿入后直接在型材内部槽道完成锁附，连接受力从型材表面转移到型材整体腔体，抗扭转、抗侧向拉扯的能力比外置角码提升明显，装成的框架直角对位精度更容易保持，不需要后期反复调校紧固。

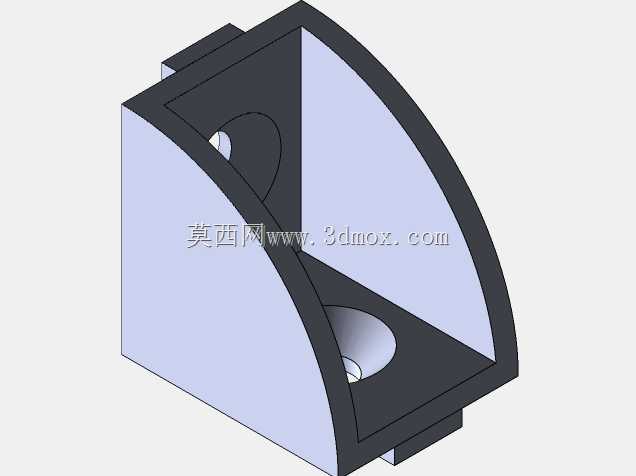

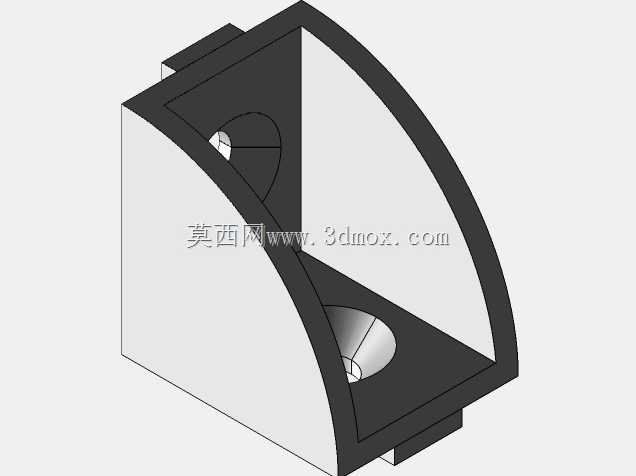

　　结构细节上，座体两个垂直方向的安装面各预留了沉头过孔，孔位深度按照标准内六角圆柱头螺钉的沉头尺寸设计，锁紧后螺钉端面完全没入座体表面，不会突出外露，既避免螺钉剐蹭周边管线或者操作人员，也方便在转角外侧加装封板、亚克力防护板或者外装饰盖板，不需要额外给螺钉头让位开槽。座体中间的弧形肋板从一个安装面平滑延伸到另一个安装面，形成天然的三角形加强筋结构，在控制整体壁厚、减轻零件重量的前提下，大幅提升转角处的抗弯截面模量，当两根型材分别受到向外张开的载荷时，弧形肋板会把拉力均匀分散到整个座体，不会像薄角码那样在折弯位置出现应力断裂。

　　安装边界方面，这款连接件适配截面名义尺寸20毫米的西格玛系列铝型材，插接端的外形尺寸完全匹配型材的槽口内腔公差，插入后不会出现晃量，两个方向的插接深度经过优化，既保证足够的咬合接触面积，又不会过度伸入型材内部占用后续走线、安装其他内置配件的空间。座体外侧圆弧的曲率经过协调，转角处外轮廓不会超出两根型材外侧面围成的边界太多，整机组装完成后，框架外沿的最大外扩尺寸可控，在做紧凑布局的小型设备、桌面工作站排布时，不会因为转角连接件突出导致多台设备并排摆放出现间隙浪费。

　　实际应用场景里，这类转角座非常适合3D打印机外框、小型检测仪器支架、实验室物料置物架、车间工位工具挂架、电子产线轻型物料围栏的搭建。区别于传统直角角码的生硬拼接，弧形外轮廓的设计也常被用在面向展示用途的设备展架、教学实训台框架上，外露的转角没有尖锐棱角，既符合车间安全生产的防护要求，也让整机外观更具设计感。建模过程中需要重点把控插接端和型材槽腔的配合间隙，预留合理的装配公差，避免过紧导致敲装时划伤型材表面，过松则失去定位精度；沉头孔的同轴度需要保证两个垂直方向的锁紧螺钉互不干涉，弧形过渡面和两端安装面的衔接位置做圆角顺滑处理，避免注塑或者3D打印成型时出现应力集中开裂的问题。座体上下两端的小定位凸台可以卡在型材槽口的定位棱上，装配时不需要人工手扶对位，放上即可临时固定，单人就能完成锁紧操作，大幅提升架体组装的效率。
