弧形内齿传动安装支座结构设计

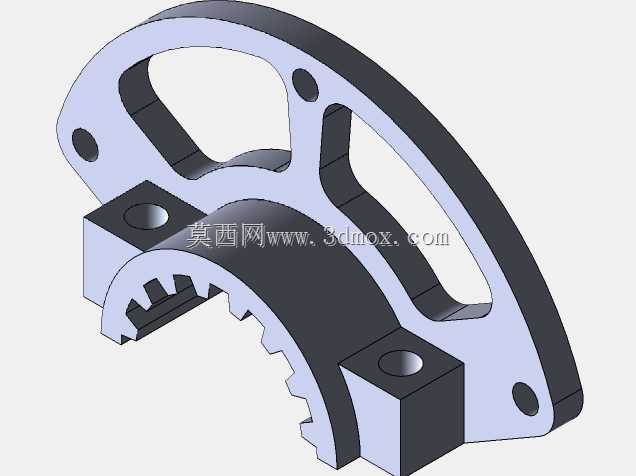

　　该零件属于传动系统中兼具承载、定位与啮合功能的弧形支座类构件，整体轮廓沿半圆弧方向延展，主体由弧形外框、内侧分段齿形、两端块状安装座以及多处镂空减重区域构成。在常规小型回转驱动、间歇进给机构或者限位传动单元里，这类构件常作为固定齿扇或者摆动导向支架使用，外侧圆弧为运动轨迹提供几何边界，内侧齿段则与小齿轮、棘轮爪或者定位销配合，把旋转运动约束在设定角度范围内。

　　从结构布局来看，零件的弧形主体并非采用等厚实心板设计，而是在非受力区域开出大面积异形窗口，窗口边缘保留连续的加强筋带。这样处理的出发点很直接：齿圈啮合位置和两端安装座需要承担接触应力与螺栓预紧力，材料不能随意削减；而弧形板中部主要维持轮廓刚度，实心材料对抗弯贡献有限，开窗之后既能降低整体重量，也能减少铸造成件或者铣削加工时的材料去除量。窗口周边的过渡圆角没有做成尖锐转角，避免热处理或长期交变载荷下在拐角处萌生裂纹。

　　内侧齿形布置在弧形下缘，齿槽沿圆弧法线方向分布，齿顶与齿根之间保留足够厚度。齿段不是整周闭合齿圈，而是按工作摆角截取的扇形齿区，这种设计常见于不需要整周旋转、只在一定角度内往复动作的机构。与小齿轮啮合时，弧形构件可以绕虚拟中心摆动，两端的机械止位面再限制极限角度，防止传动越程。齿面所在区域与外侧弧形边框之间通过竖向筋板连接，筋板方向尽量贴合载荷传递路径，使啮合力能够从齿根分散到外圆弧和端部安装座，而不是集中在单薄的立壁上。

　　两端块状安装座是整个零件的装配基准，座体上加工有同轴通孔，用于穿入螺栓或者定位销轴。安装座的顶面与底面均留出平整贴合面，装配时可直接压靠在设备墙板或支撑架上，依靠接合面摩擦力和螺栓预紧力共同固定。孔位周围局部加厚，形成凸台结构，避免螺栓头部压紧时板面局部压陷。端部圆孔与弧形主体之间设置斜向加强过渡，使安装座的支反力能够顺畅传入弧形主梁，减少接合根部的应力峰值。

　　除两端主安装孔外，弧形外沿还分布有多个较小的圆孔，这些孔位可用于辅助定位、安装限位开关触发块、固定防护盖板或者连接传感器支架。小孔同样布置在材料富余的凸台上，而不是直接开在薄腹板中央，保证孔边有足够的挤压强度。整体壁厚在齿根、安装凸台和筋板交接处较厚，在非承载侧板区域较薄，符合传力路径上增材、非关键区域减材的结构设计思路。

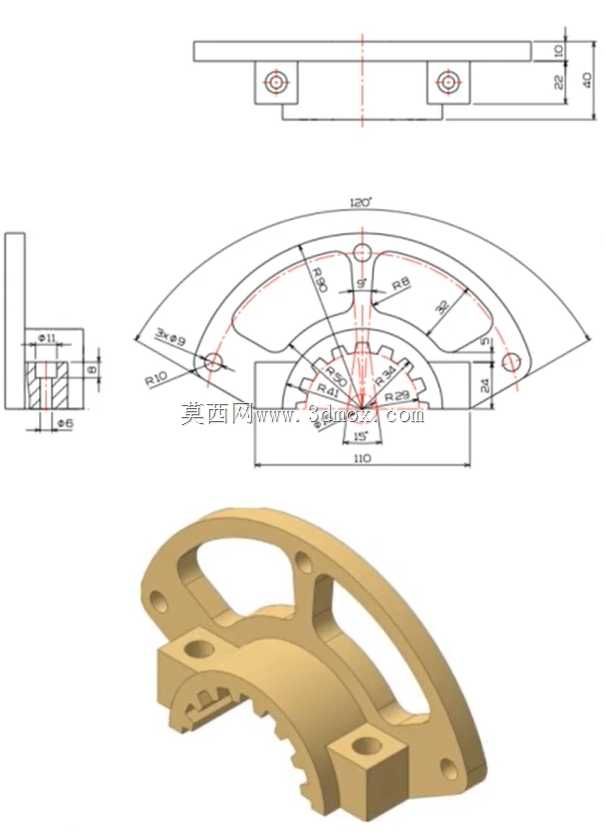

　　建模时需要重点控制圆弧中心、齿形分度圆和安装孔轴线之间的位置关系。若弧形齿段的理论中心与配对齿轮回转中心不同轴，啮合侧隙会沿齿宽方向不断变化，轻则出现卡顿、噪声增大，重则造成齿端偏载和断齿。安装孔的孔距则决定了零件在机架上的定位精度，设计阶段应把孔位设为与圆弧中心关联的驱动尺寸，后续调整摆角或传动半径时，孔位和齿区可以同步更新，避免出现几何关系脱节。

　　外形边界方面，该构件占据的空间近似扇形区域，外包络由外侧大圆弧、内侧齿根圆弧以及两端方块轮廓共同限定。布置到设备内部时，不仅要检查静态干涉，还要预留弧形件摆动过程中的扫掠空间，尤其是两端方块在极限角度下不能靠近相邻墙板、管线或驱动电机。安装座贴合面需要规定平面度要求，齿面可根据载荷情况选择铣齿后直接使用，或增加淬火、渗碳处理以提高耐磨性。若用于轻载定位机构，可采用铝合金或工程塑料加工以降低惯量；若用于重载传动夹具，则宜选用中碳钢并对齿部进行强化，配合螺栓等级和定位销直径同步提高，才能保证长期运行中的啮合稳定性与连接可靠性。
