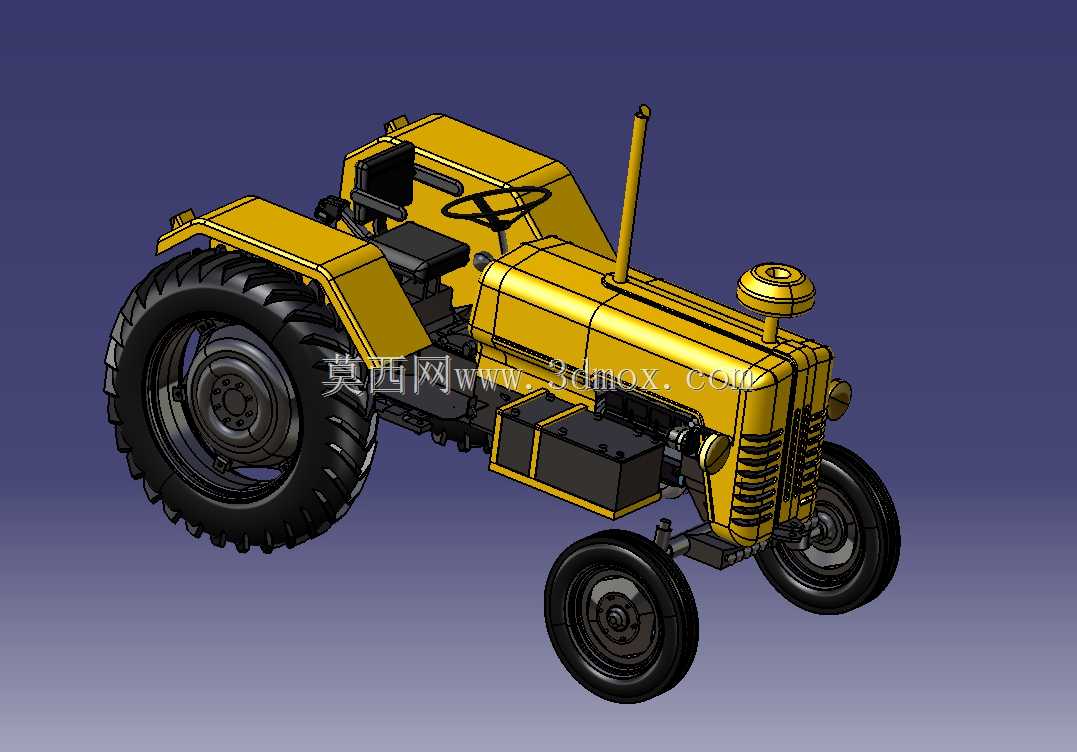

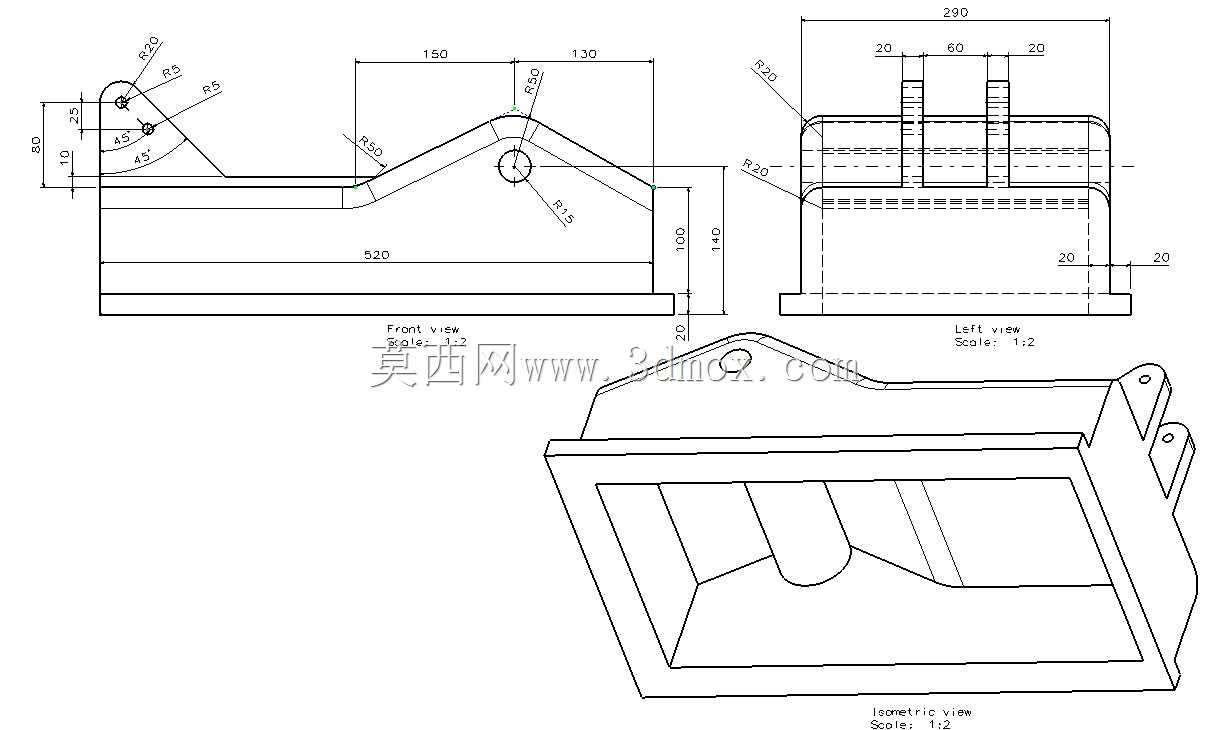

老式农用轮式拖拉机整机结构设计方案

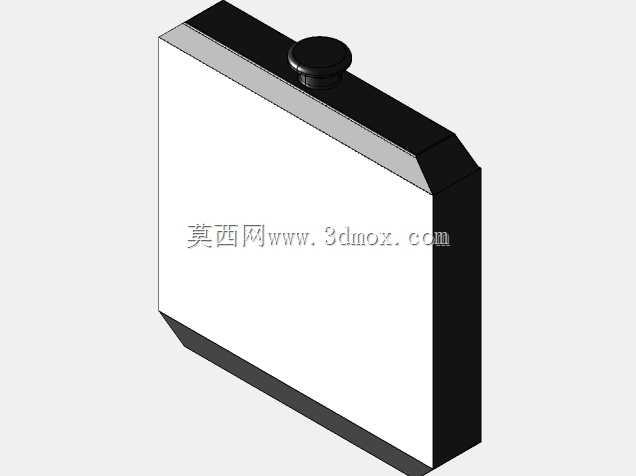

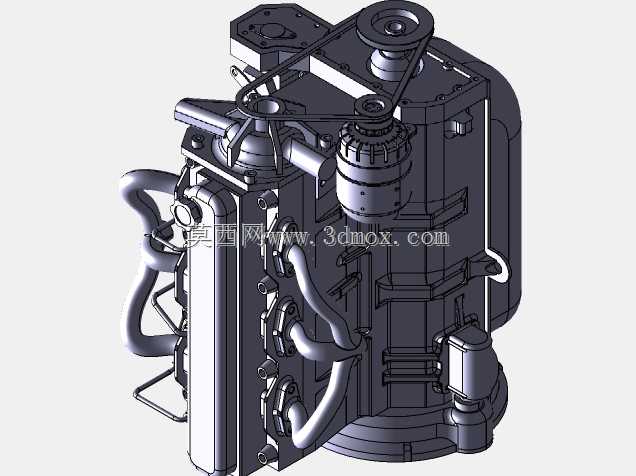

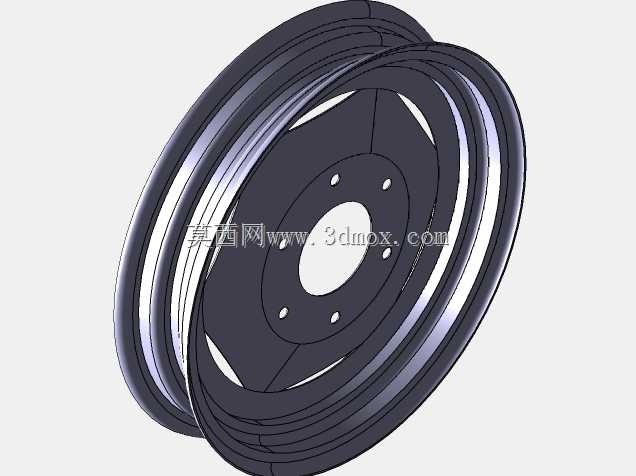

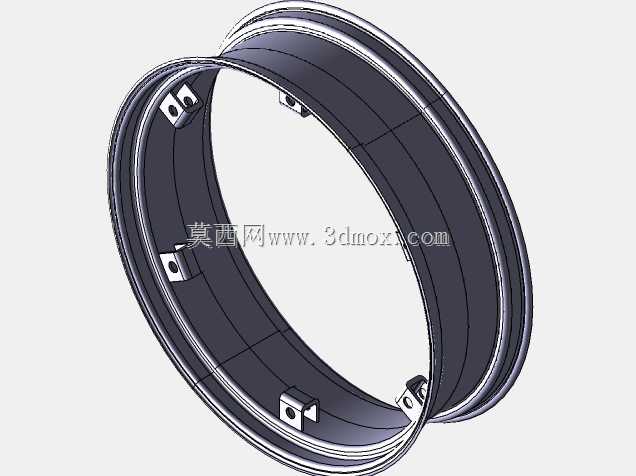

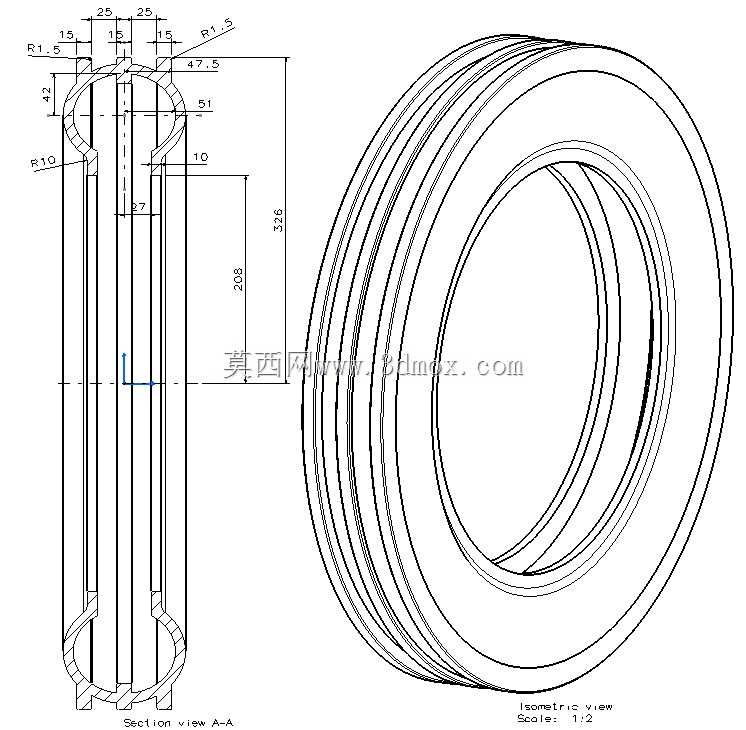

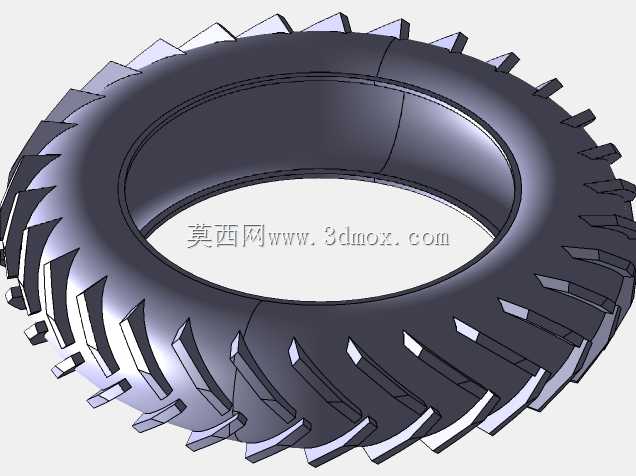

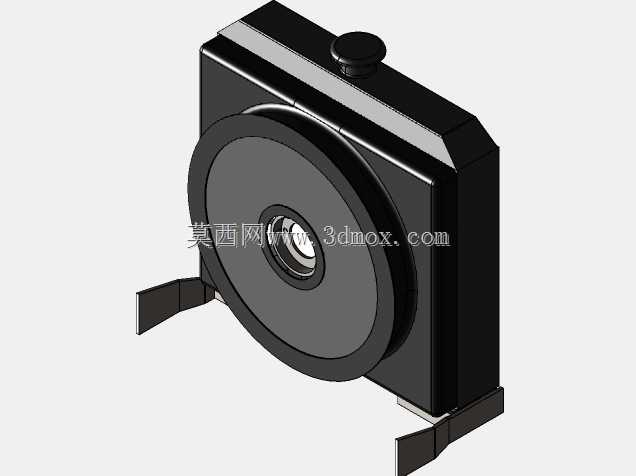

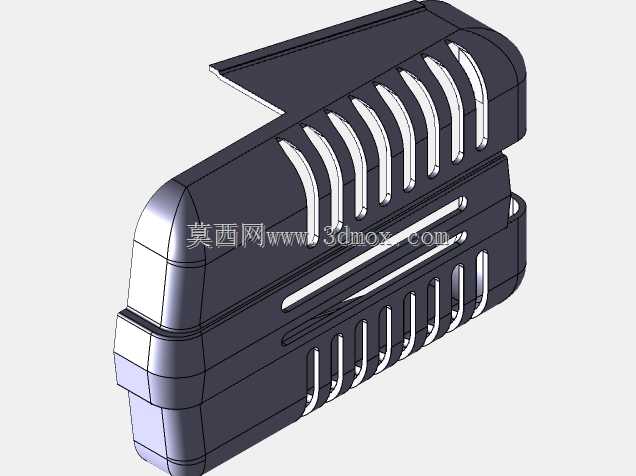

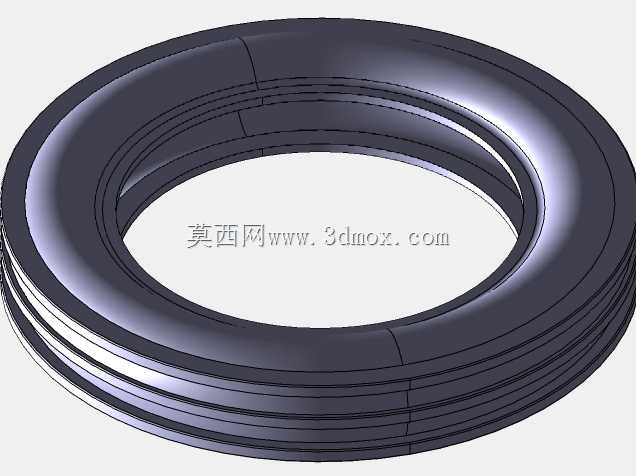

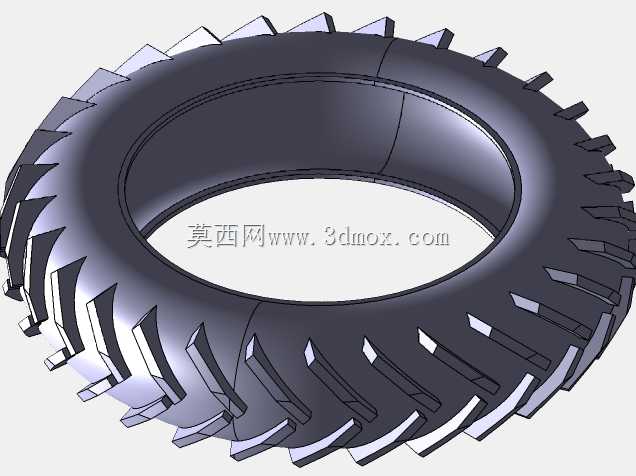

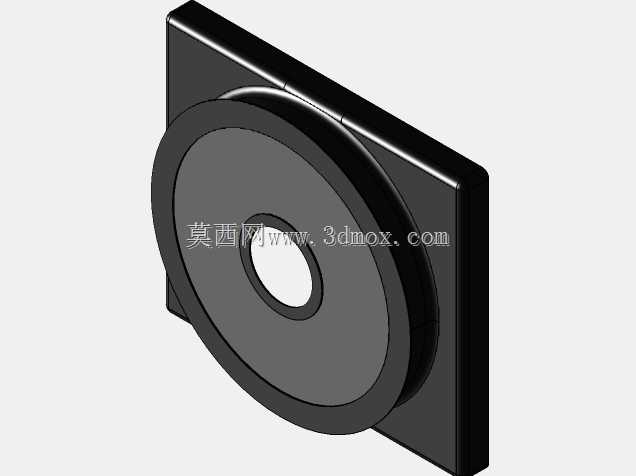

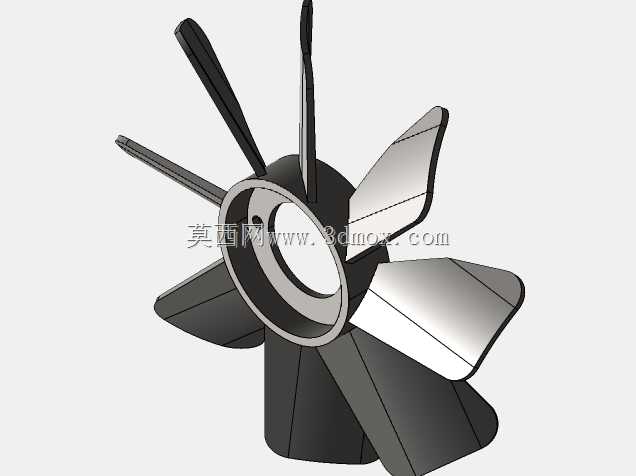

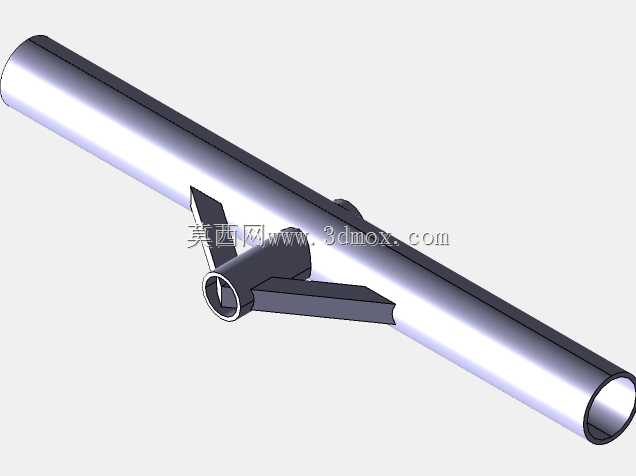

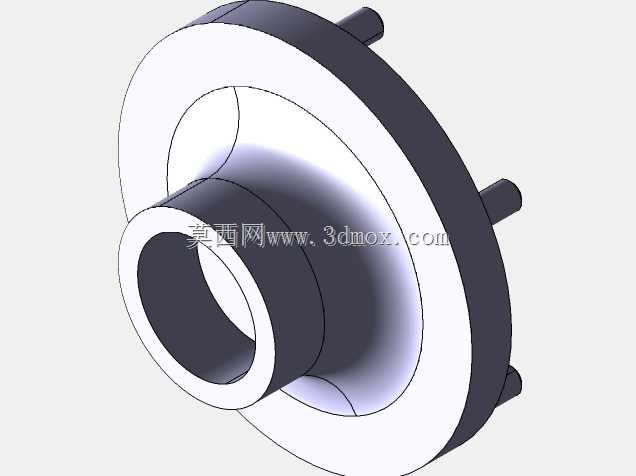

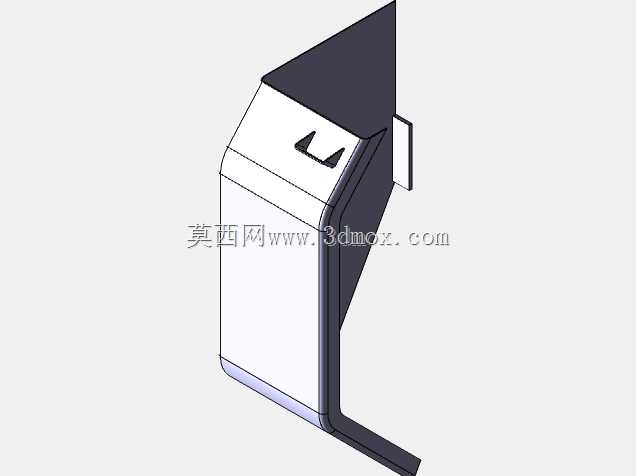

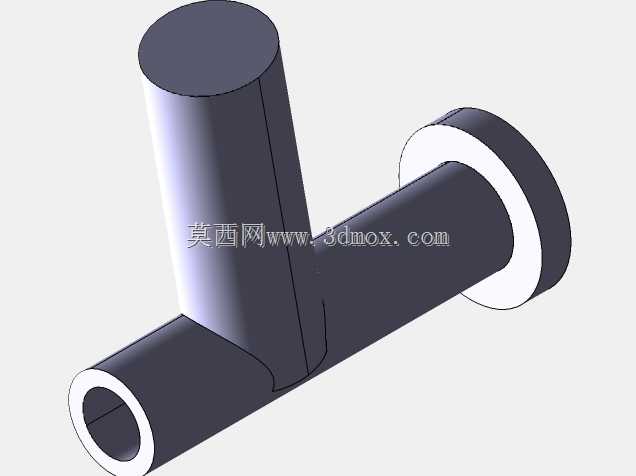

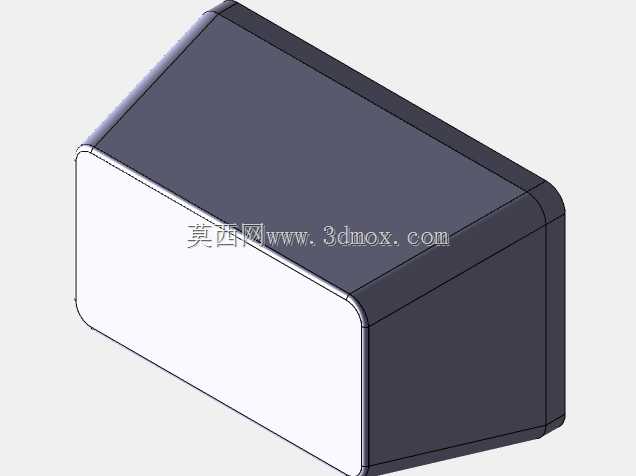

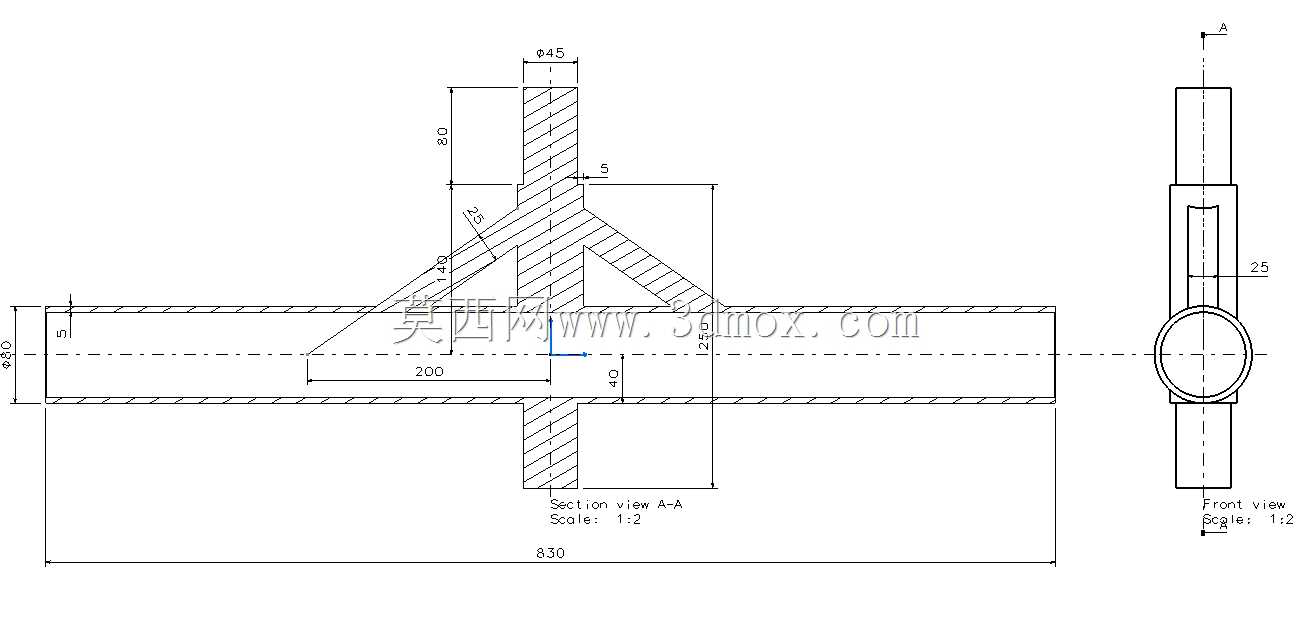

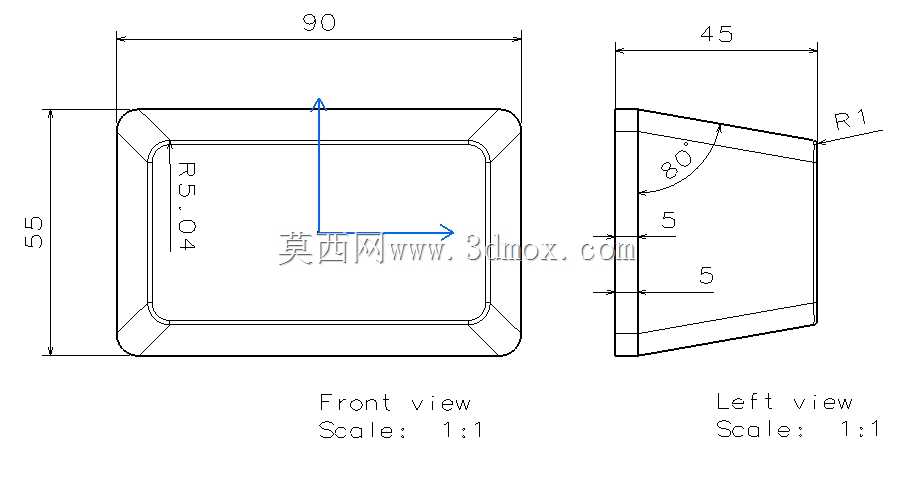

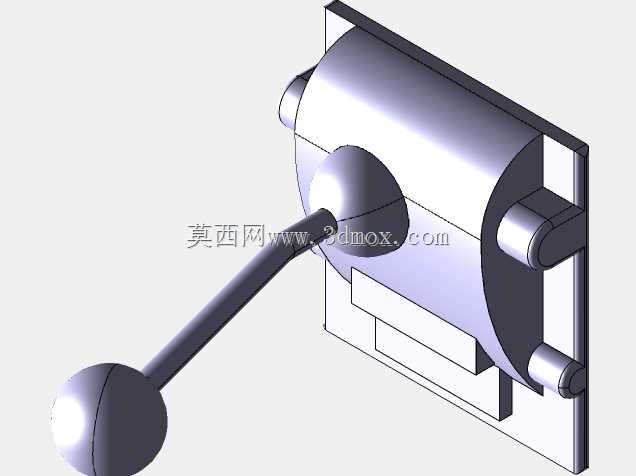

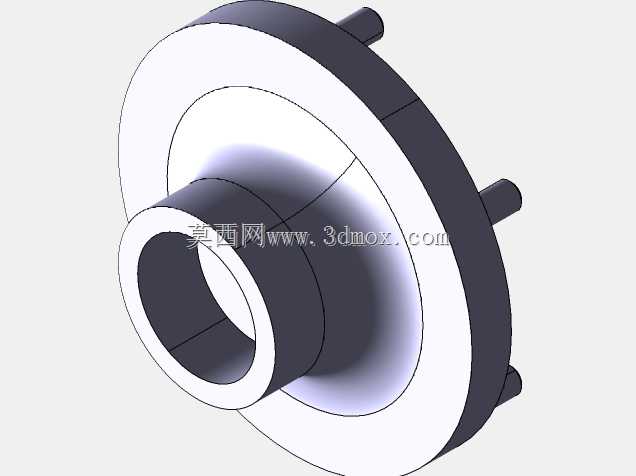

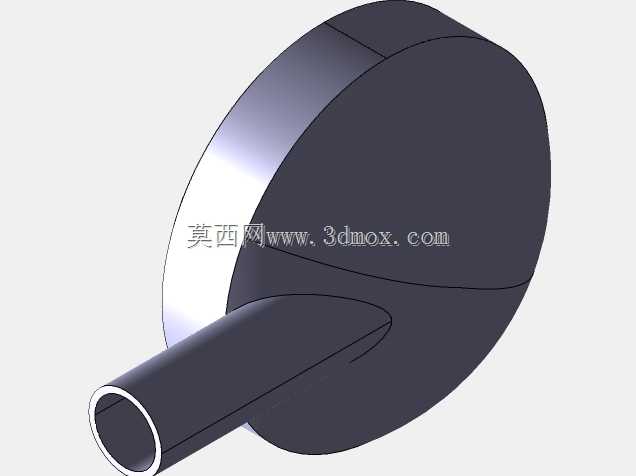

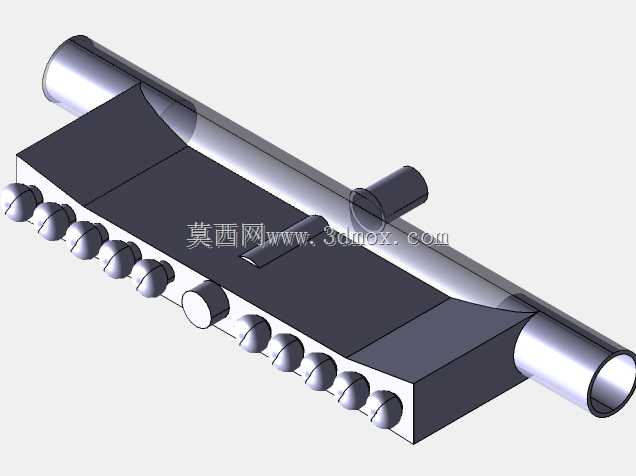

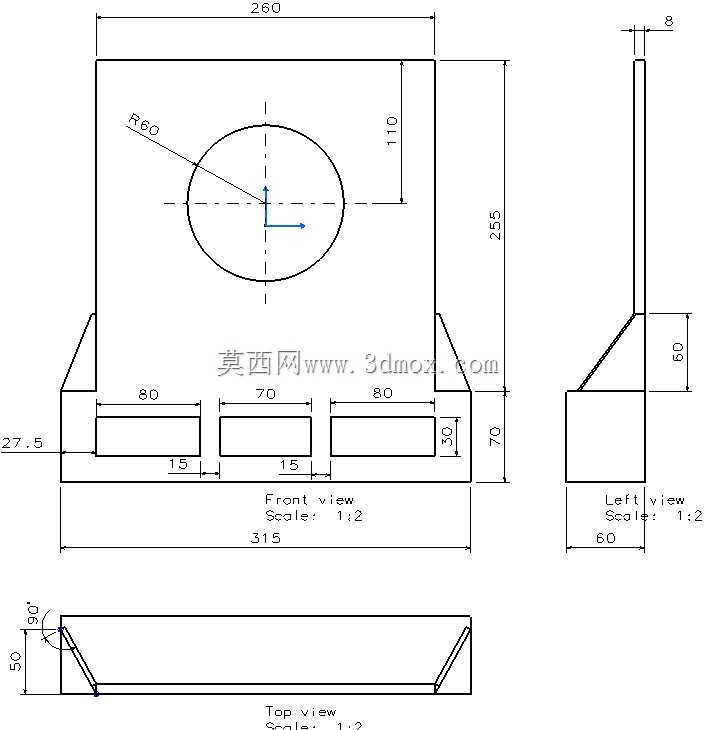

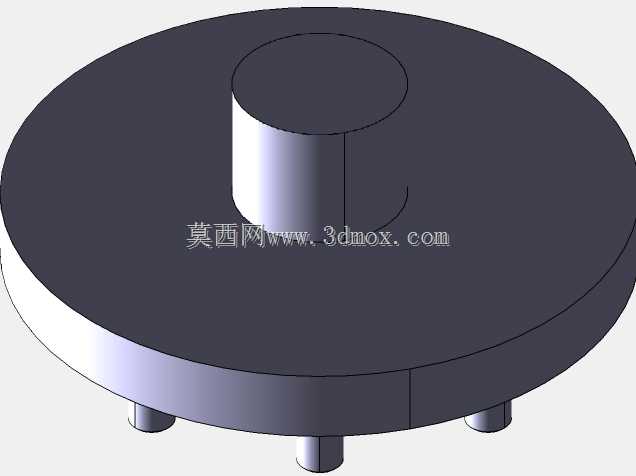

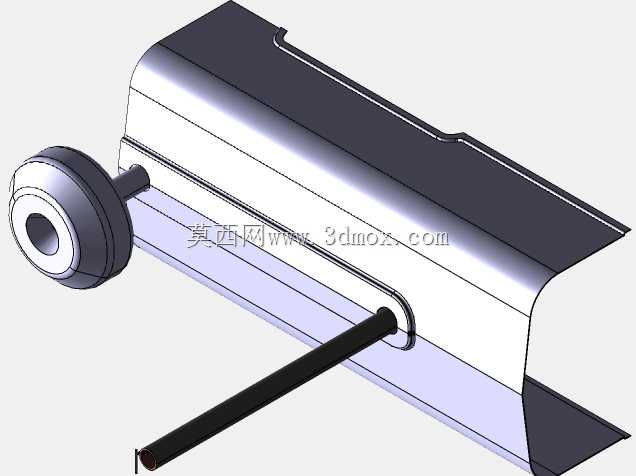

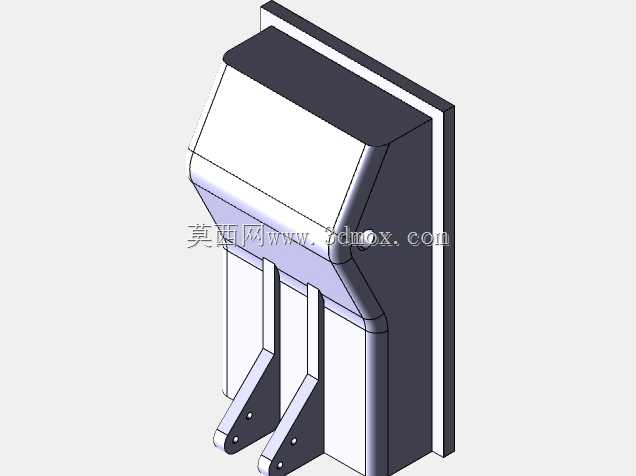

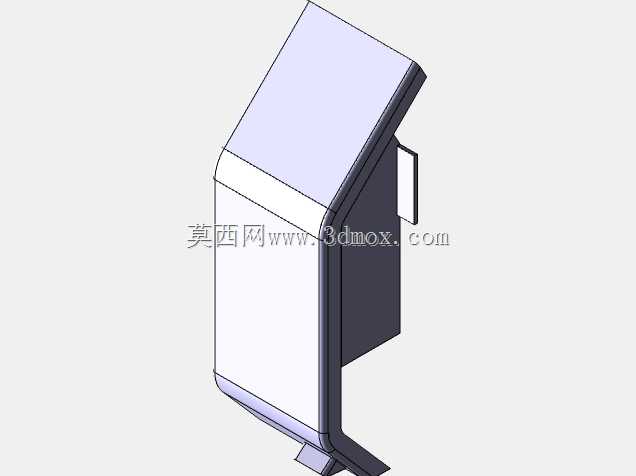

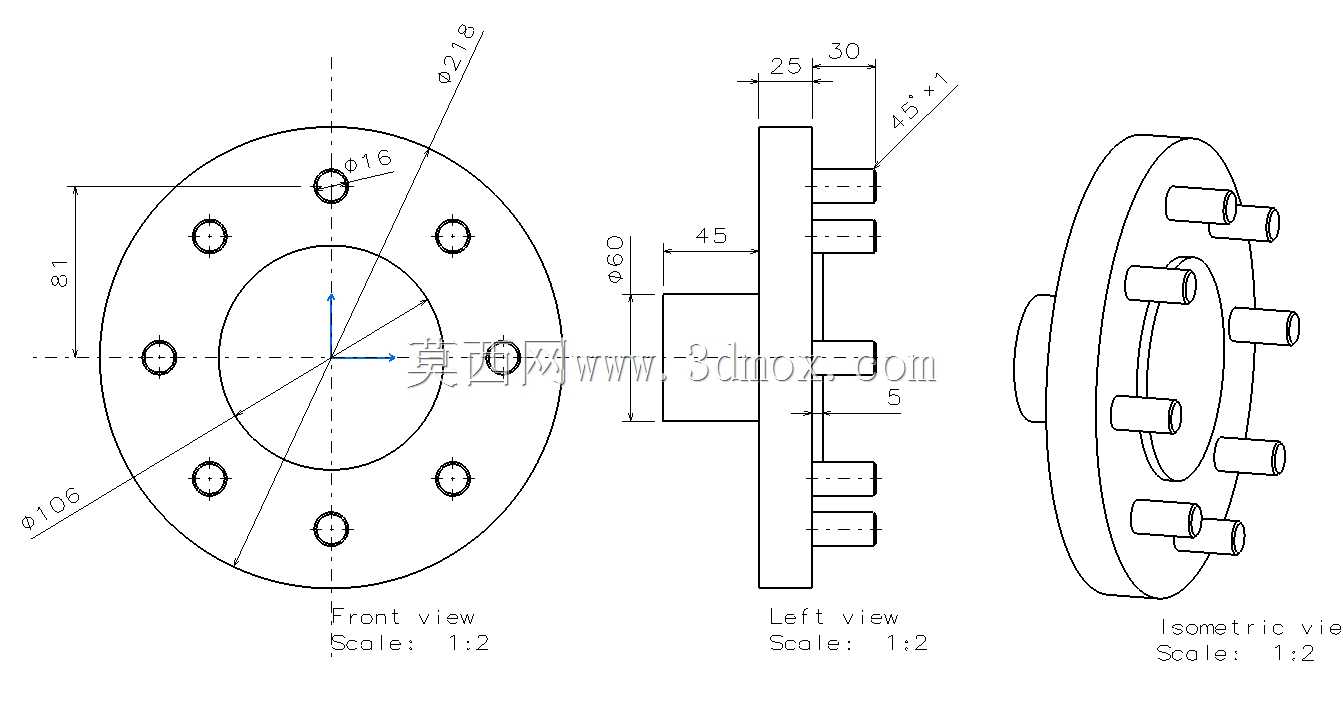

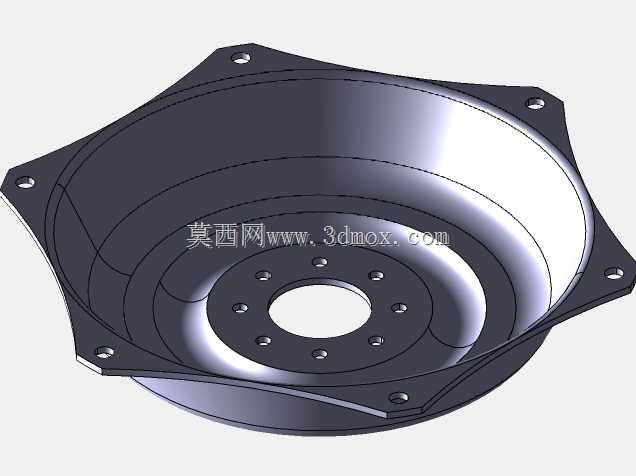

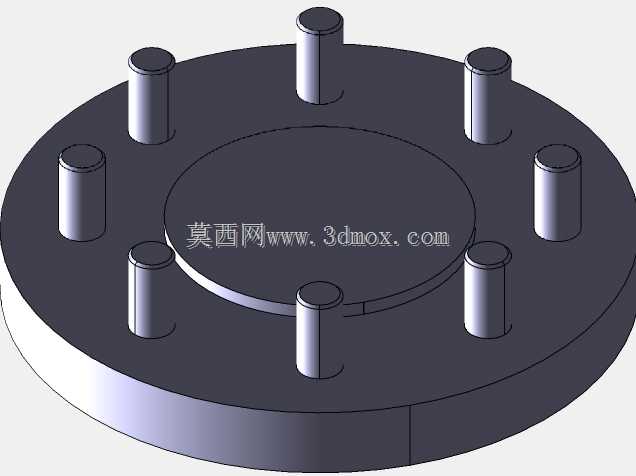

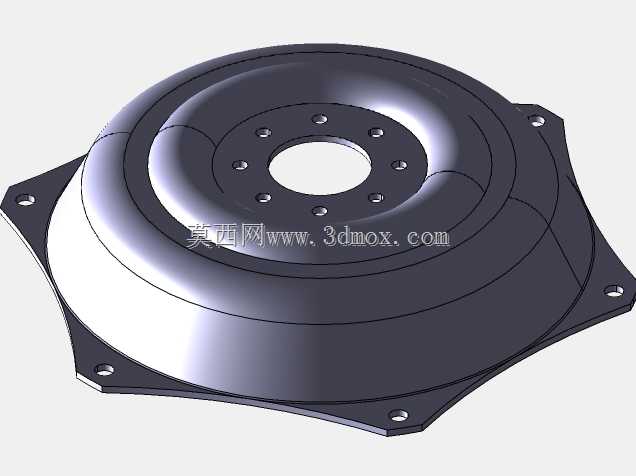

　　这款轮式拖拉机的整机结构设计，完全围绕丘陵、平原地带的小规模农业生产作业场景展开，适配散户农耕、小块田地作业、短途农资转运等实际使用需求，没有冗余的装饰性结构，所有部件的布局都优先保障作业可靠性与维护便捷性。从整机布局来看，采用经典的后轮驱动、前轮转向结构，后轮选用大直径深花纹农用轮胎，接地比压控制在适配松软耕地的区间，作业时不会出现过度陷车的问题，前轮小直径窄胎的设计，既缩小了转向半径，也减少了地头转向时对田块的碾压面积，适配南方小块水田、北方零散旱地的作业边界要求。动力单元布置在整机前部，通过发动机支架与底盘大梁刚性连接，前部的格栅式散热罩直接对准发动机散热端，作业时迎面气流可直接带走散热器热量，

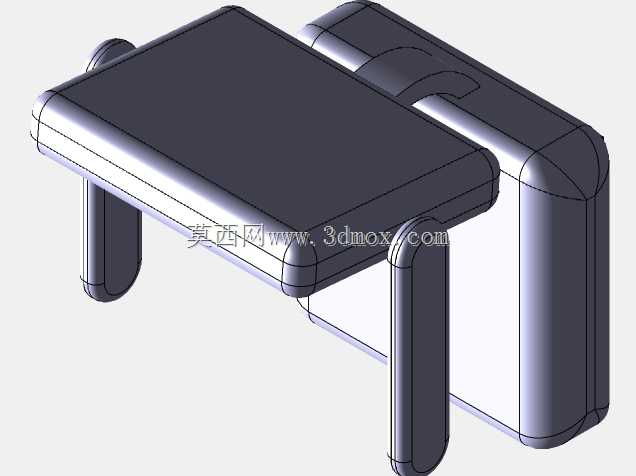

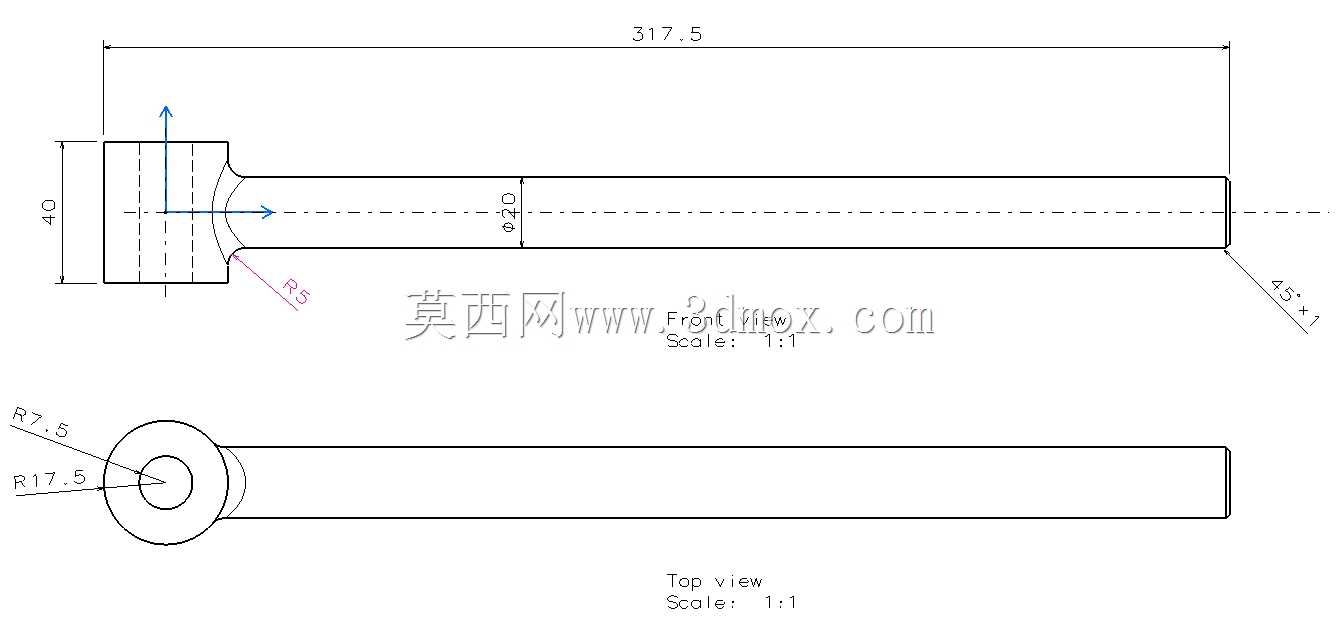

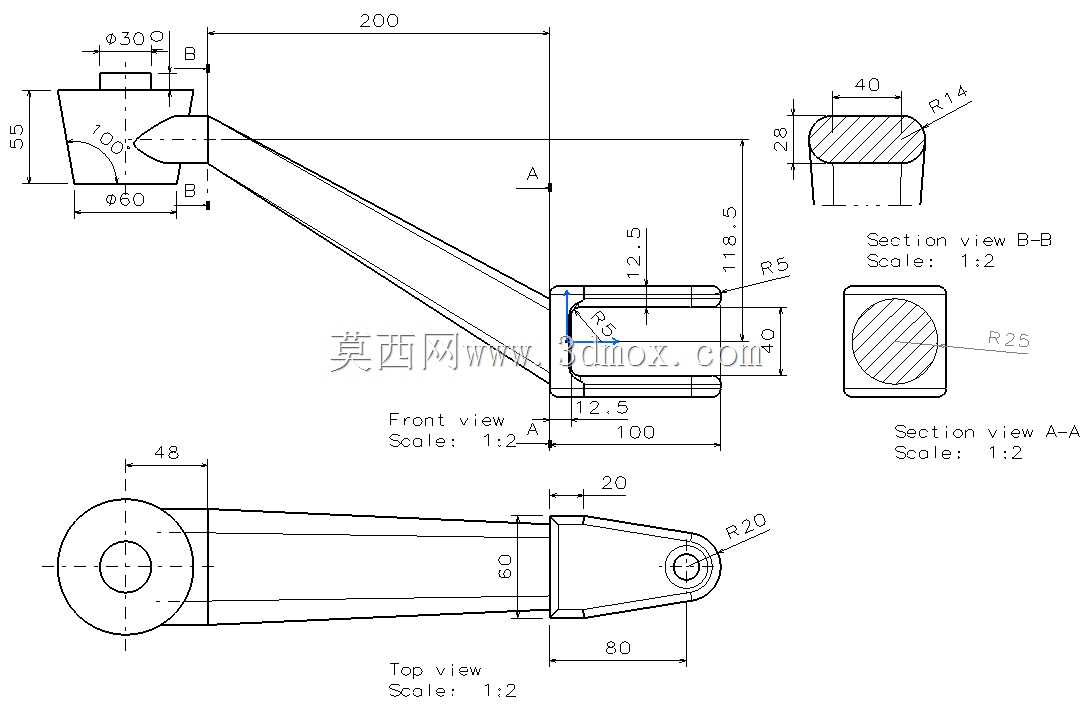

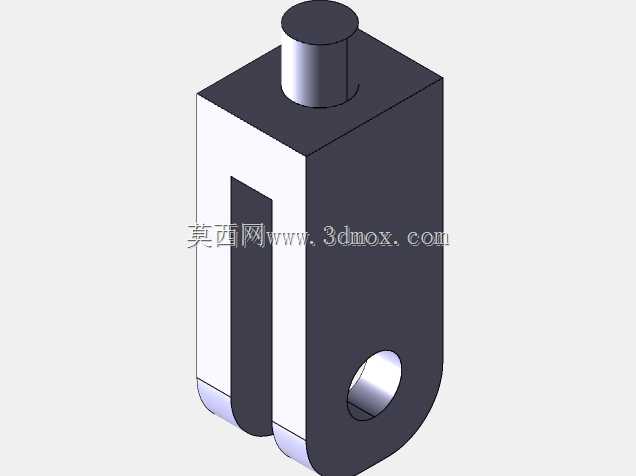

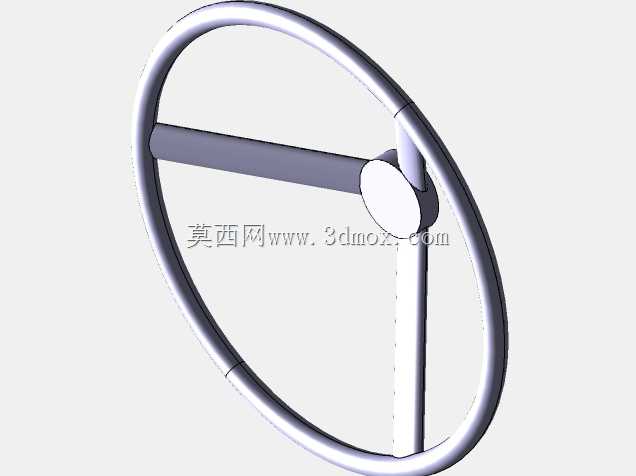

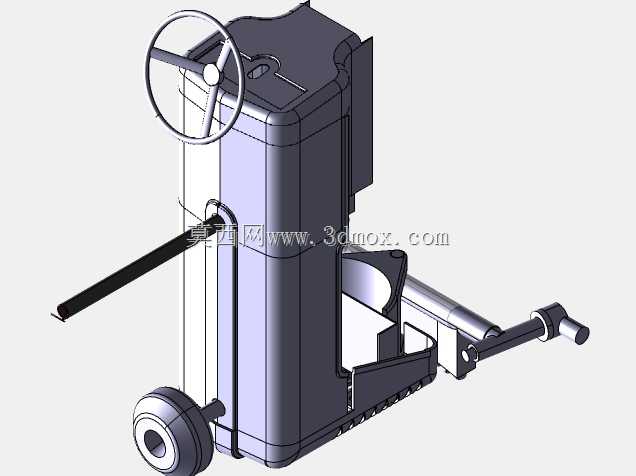

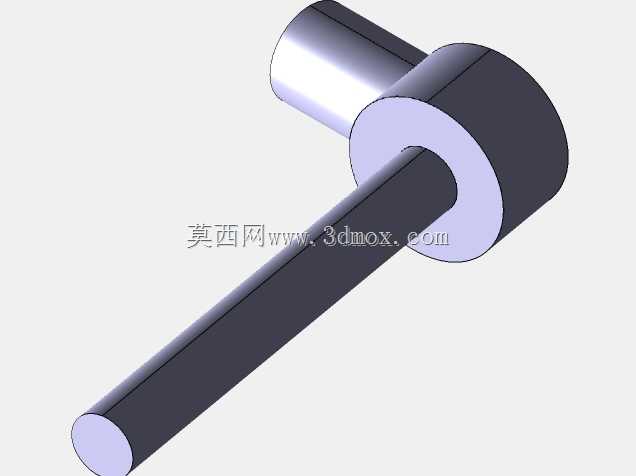

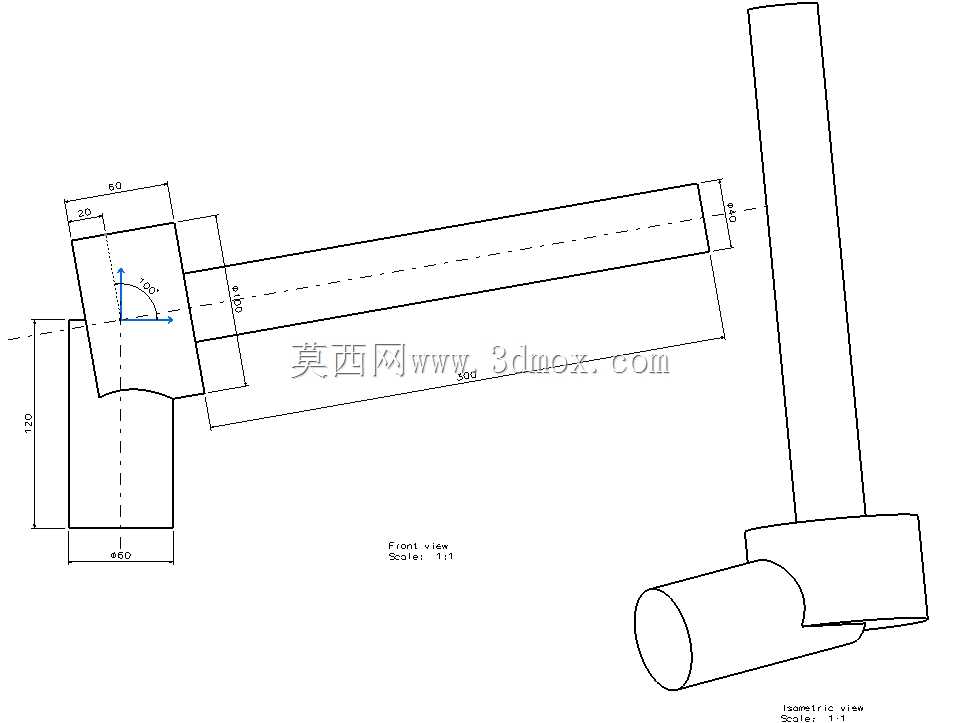

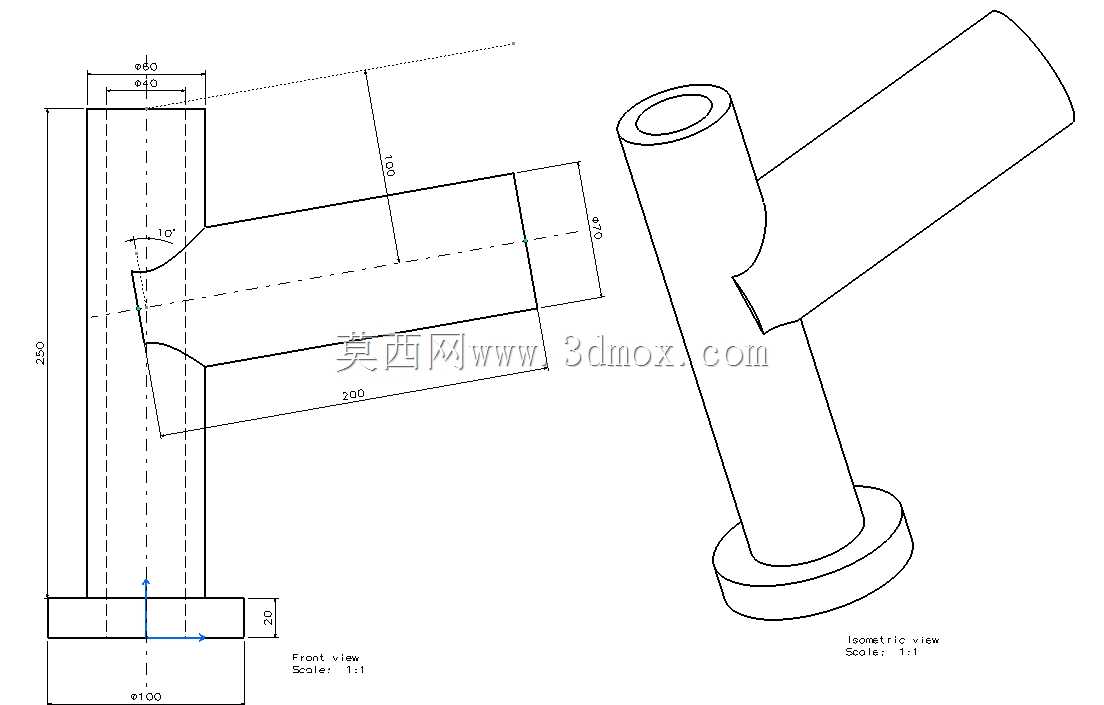

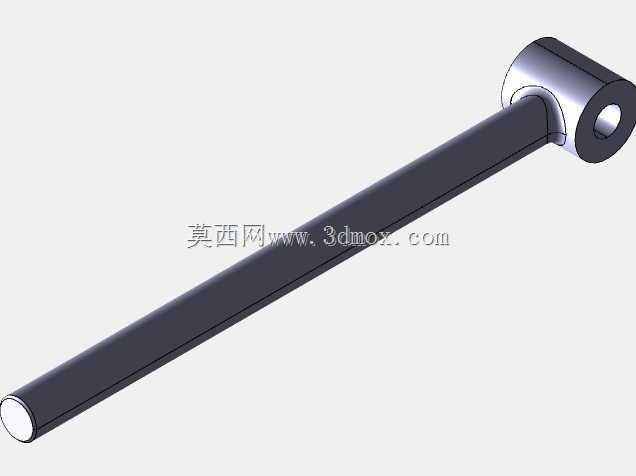

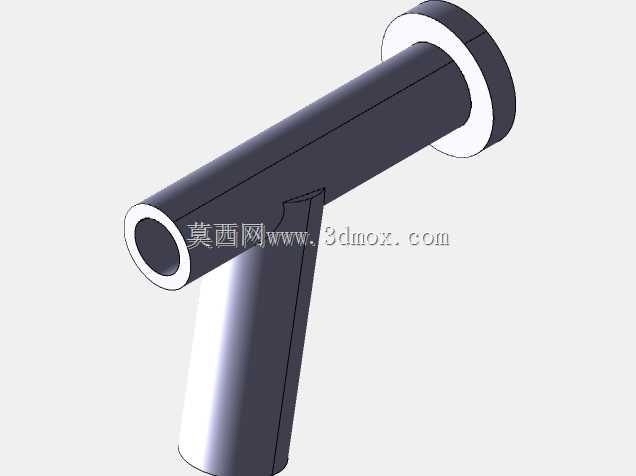

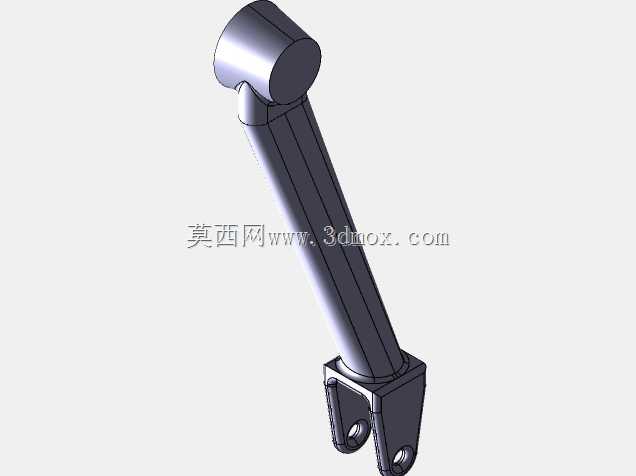

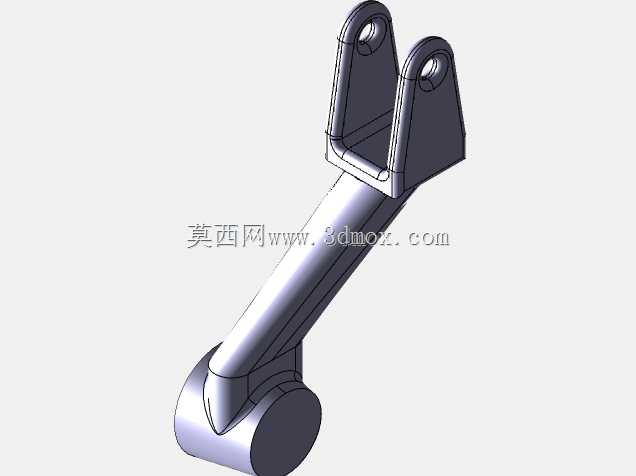

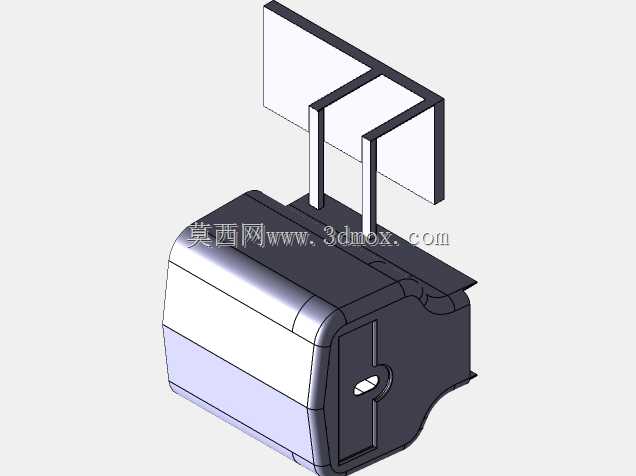

　　长时间满负荷犁地作业时也能维持稳定的工作温度，排气立管竖直向上布置，高度超过驾驶员坐姿视线，避免作业时尾气直吹驾驶区域，同时防止田间作业时秸秆、泥水溅入排气口造成堵塞。驾驶区域采用开放式布局，没有设置封闭驾驶室，一方面控制整机整备质量，降低松软地块的接地压力，另一方面方便农户在作业时随时起身观察农具作业状态，座椅布置在后轮轴正上方的位置，作业时的颠簸会经过后轮轮胎、底盘悬架、座椅支架三层缓冲，长时间作业的疲劳度更低，转向盘采用大直径设计，转向传动比设置偏大，田间作业遇到起伏路面时不会出现打手的问题，转向拉杆布置在前桥后方，避开了前轮跳动的干涉区间，转向角度最大可达到42度，3.2米的地头宽度即可完成掉头操作，

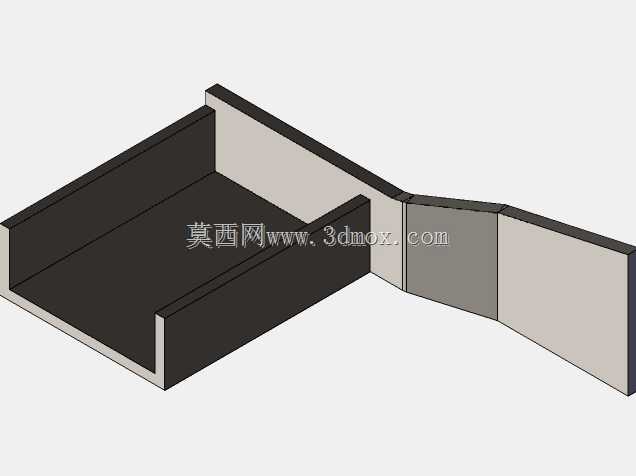

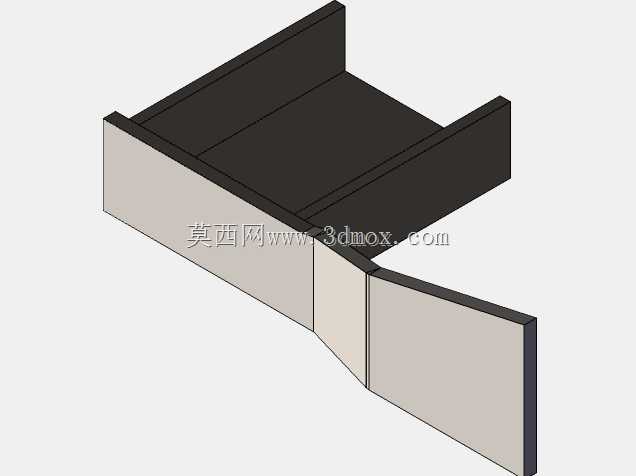

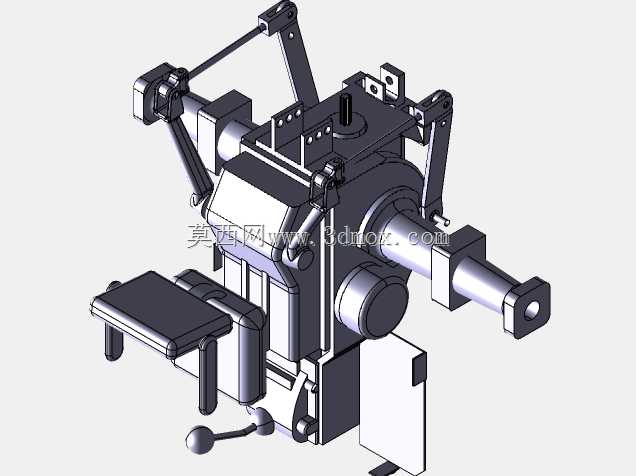

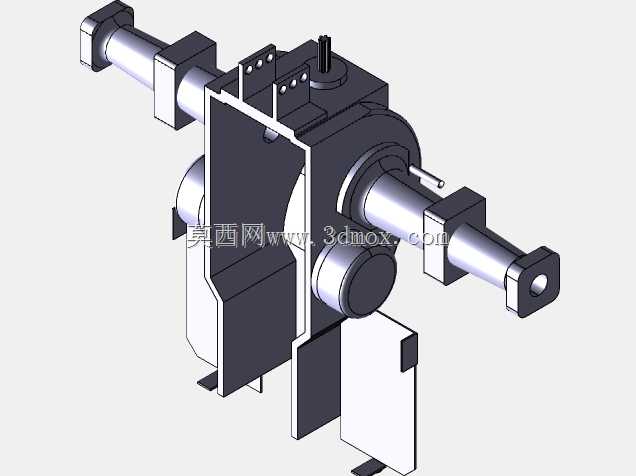

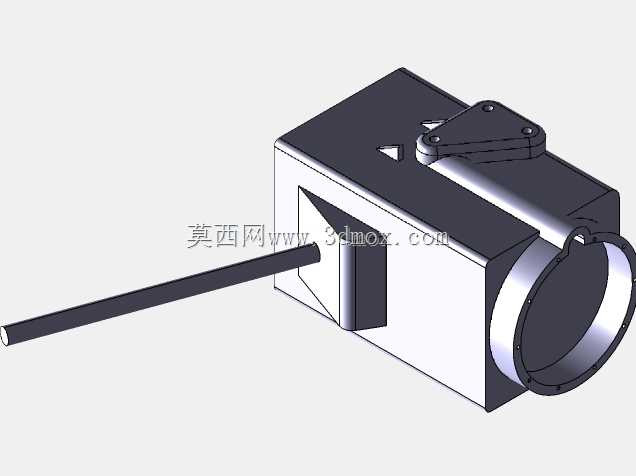

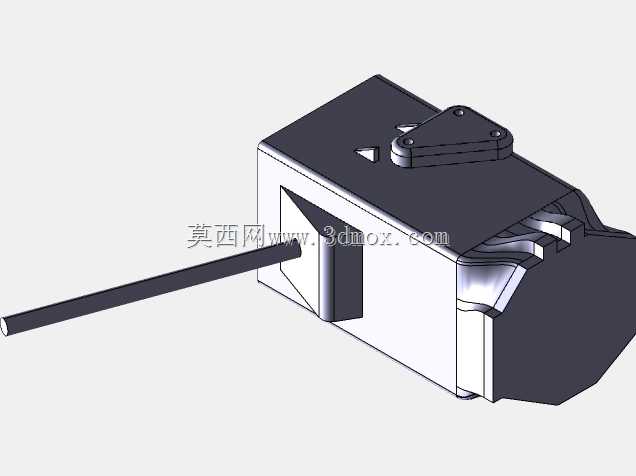

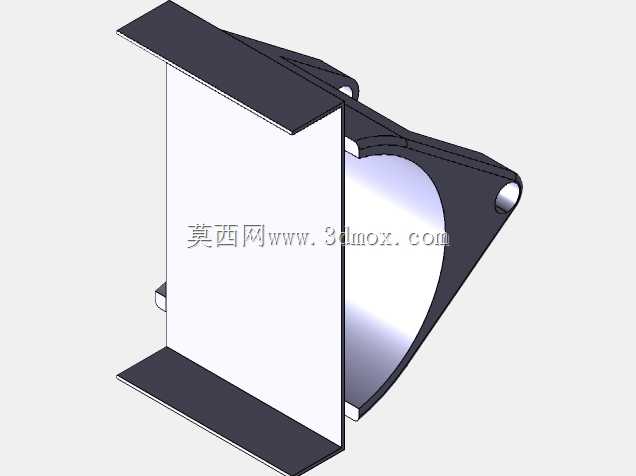

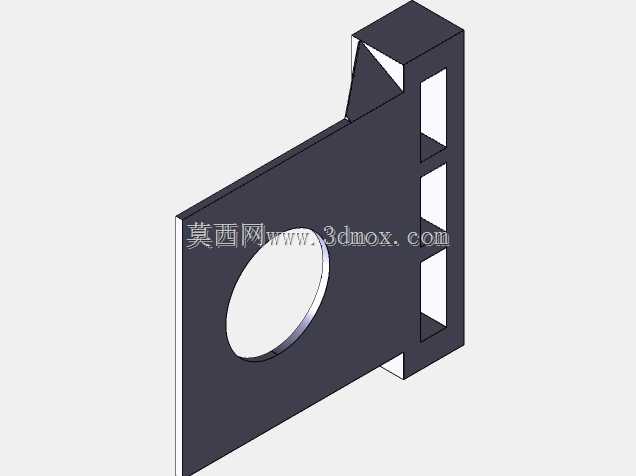

　　完全适配小田块的作业需求。底盘部分采用边梁式焊接车架，两根纵梁为等截面槽钢材质，从发动机安装位一直延伸到后牵引架位置，所有部件的安装支座都直接焊接在纵梁上，没有额外的转接支架，减少了装配累积误差，也降低了故障点数量。传动系统采用机械齿轮式传动，离合器布置在发动机飞轮后方，变速箱为滑动齿轮换挡结构，设置4个前进挡、1个倒挡，各档位的传动比匹配从低速耕地作业到中速道路转运的全场景需求，低速挡作业速度控制在2-5km/h，匹配犁、旋耕机等农具的作业进给要求，高速挡行驶速度可达22km/h，满足村屯之间的短途转运需求，不需要额外借助其他运输车辆。后动力输出轴设置在后桥壳体正后方，输出转速为标准的540r/min，

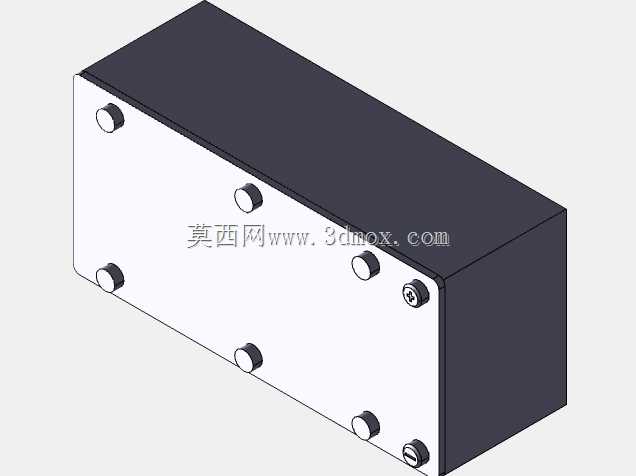

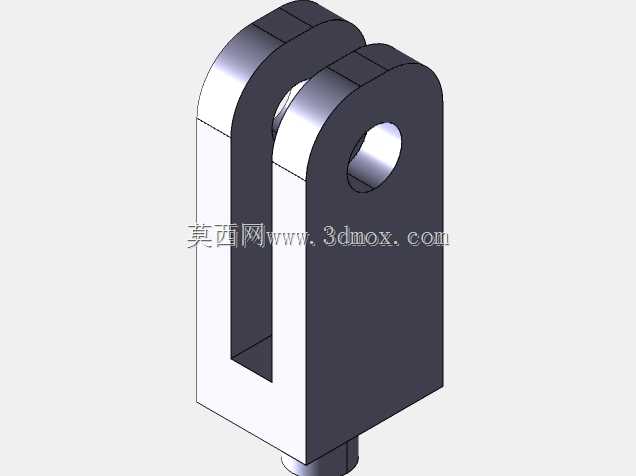

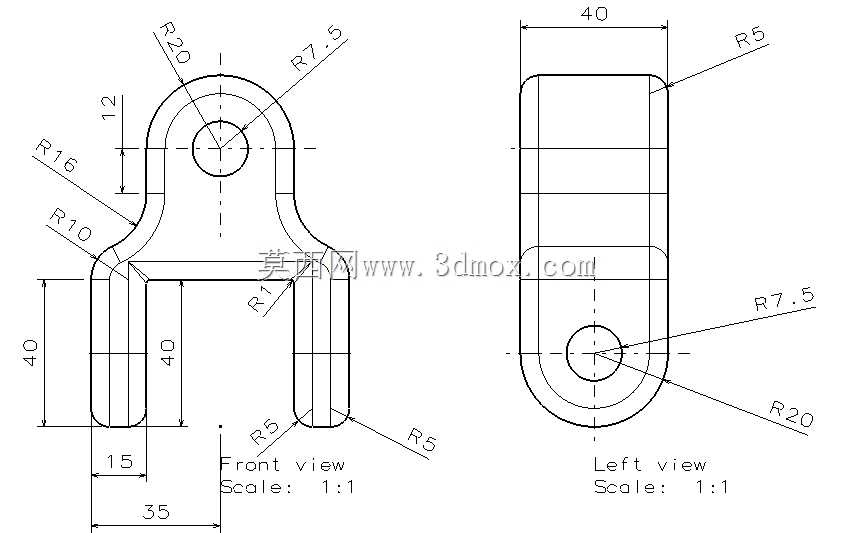

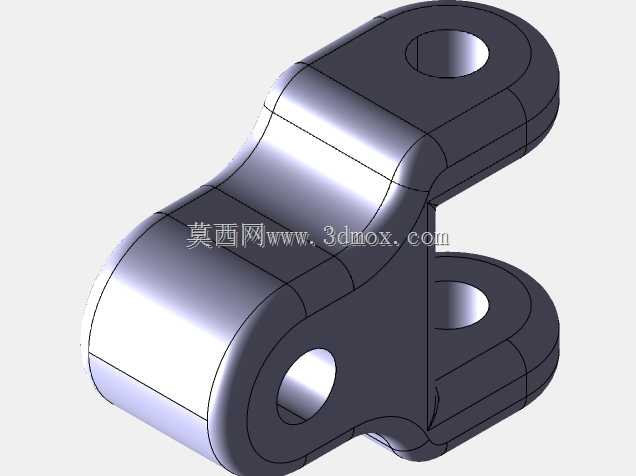

　　可直接匹配市面上绝大多数通用农用作业农具，牵引架采用可上下调节的铰接结构，挂接农具时可根据作业深度调整牵引点高度，不需要额外加装转接装置。整机的外形尺寸控制在长3.2米、宽1.5米、高1.8米的区间，整体宽度小于农村常见的机耕道宽度，可顺利通过田埂、村路等狭窄路段，最小离地间隙为280mm，作业时不会被田块中的土块、作物根茬刮蹭底盘油底壳，前部预留的配重安装位可根据作业需求加装铸铁配重，带重型农具作业时可避免前轮翘头，提升作业稳定性。所有的燃油管路、电气线路都沿着车架纵梁内侧布置，通过管卡固定，避开了运动部件的运动区间，也防止田间作业时被秸秆、枝条刮损，蓄电池布置在发动机侧下方的支架上，接线端子朝向机身内侧，避免泥水飞溅造成接线柱腐蚀，日常维护时掀开侧盖板即可完成电瓶检测、线路检修的操作，不需要拆解大量外围部件。从装配逻辑来看，所有部件都采用模块化设计，发动机总成、前桥总成、变速箱总成、后桥总成都是独立的装配单元，单个部件出现故障时可单独拆解维修，不需要将整机完全拆分，适配农村地区维修条件有限的实际情况，常用的保养点比如机油加注口、柴油滤芯、空气滤芯都布置在伸手可及的位置，日常保养不需要举升设备，在地面即可完成全部操作。
