带护栏货厢的商用车辆升降作业装置

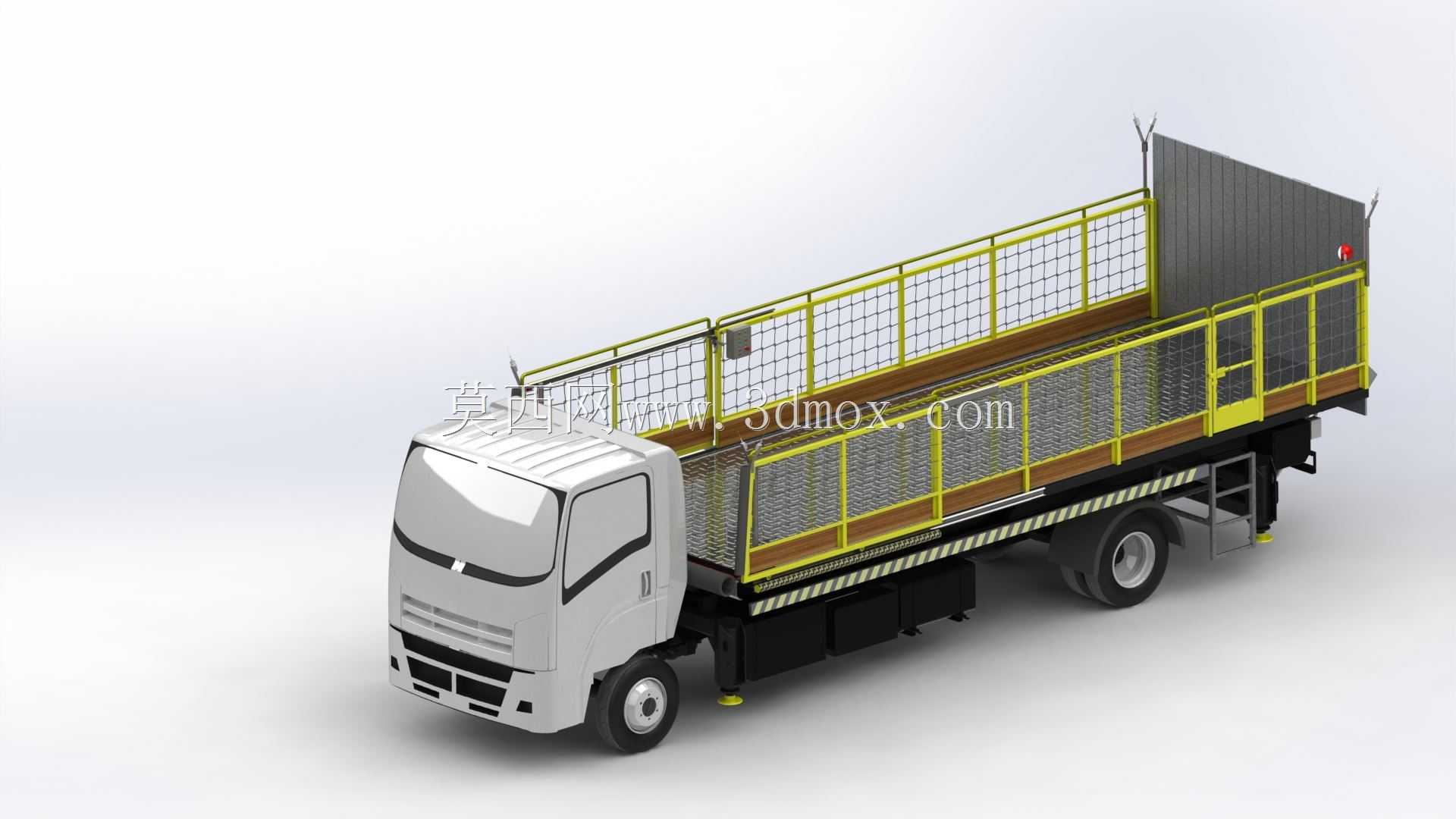

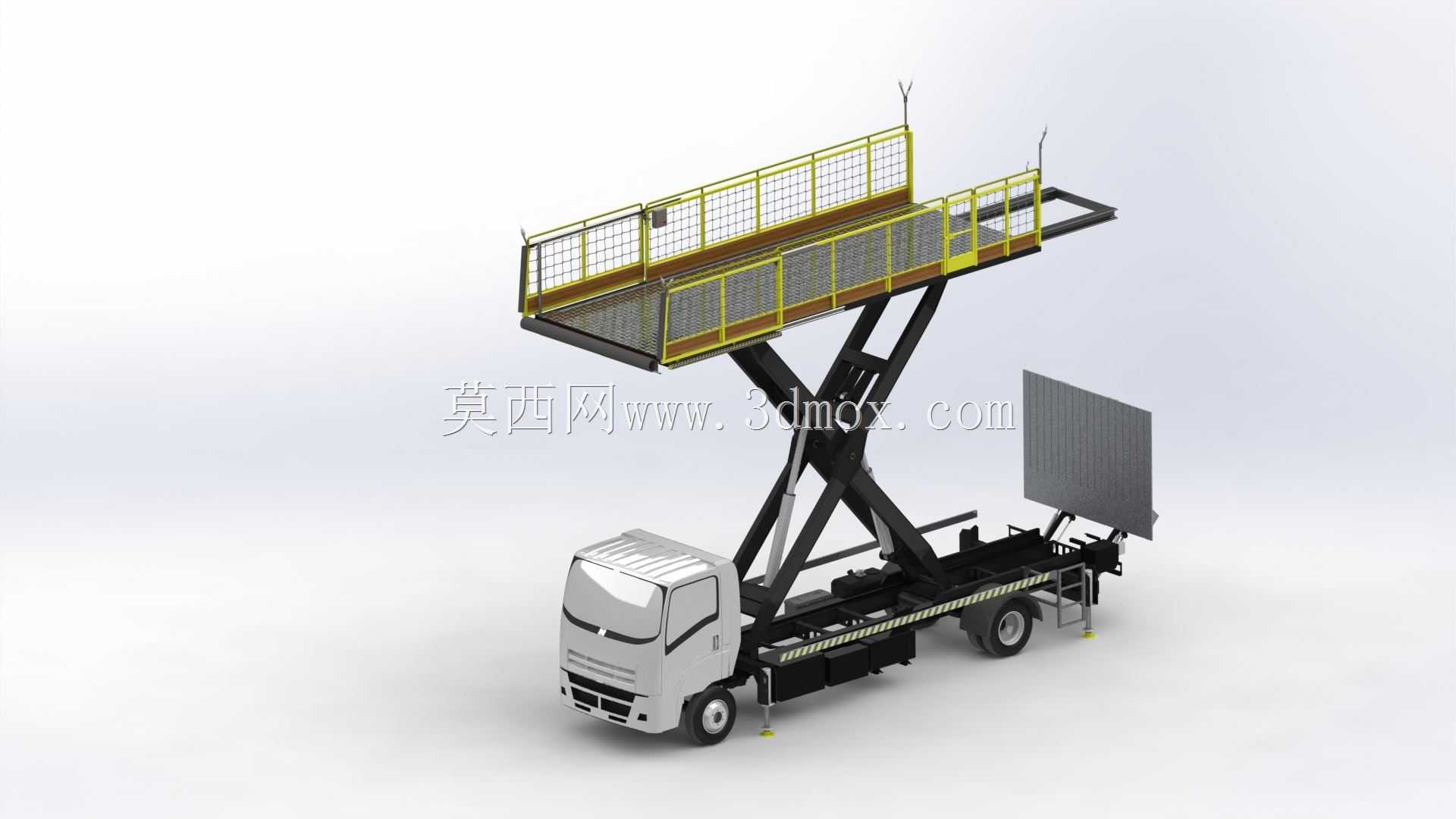

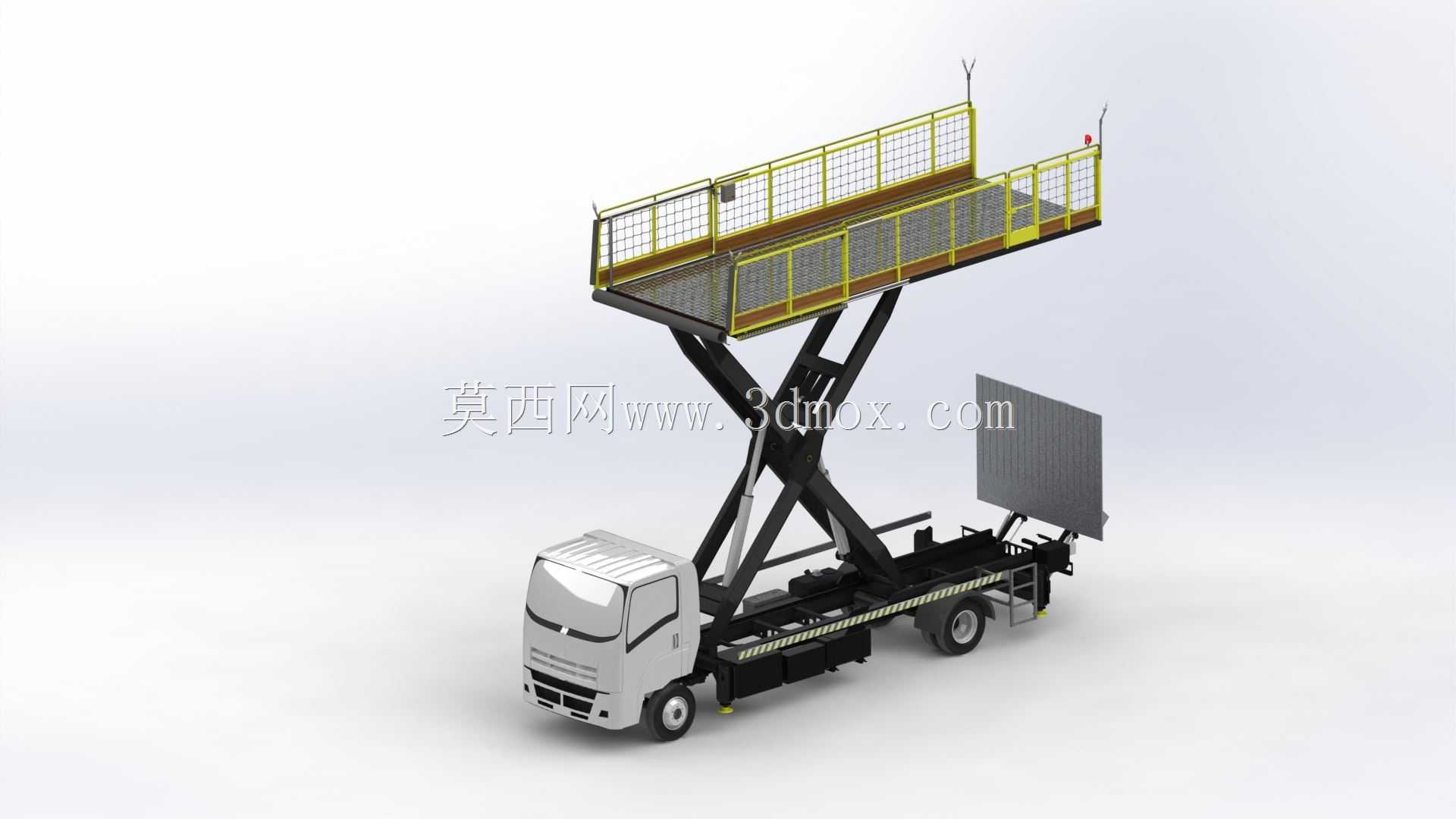

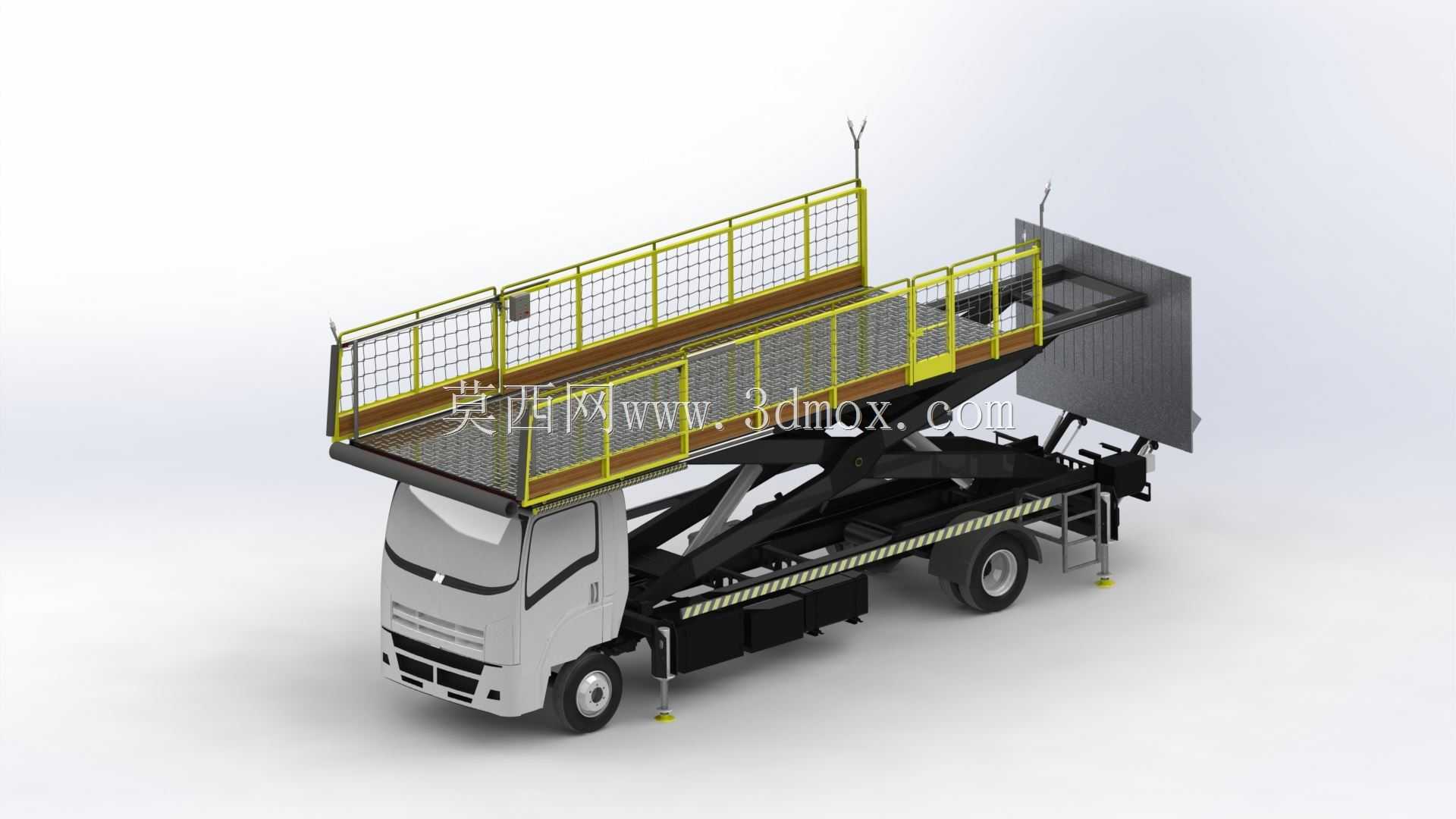

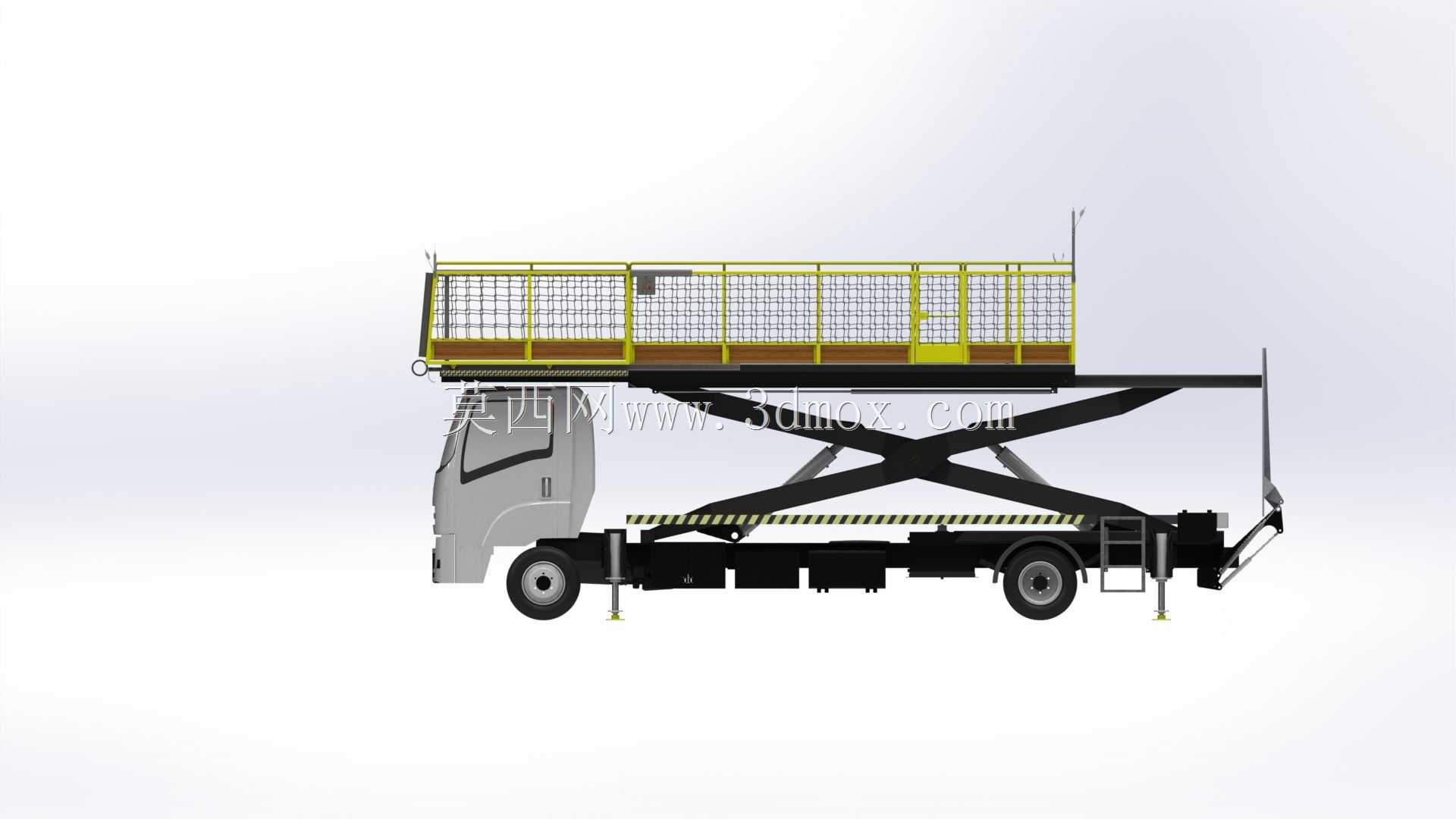

　　这款车载式升降作业装置，核心适配轻卡类商用车辆底盘，主要面向厂区内部物料转运、城市零散货物装卸、市政设施临时维护等场景，解决常规货台高度差带来的装卸效率低、人工搬运强度大的问题，尤其适合没有固定装卸货台的城郊物流点、户外作业现场使用。从结构设计来看，整套装置的举升核心采用剪叉式液压驱动结构，举升额定载荷设定为2500kg，完全覆盖常规轻卡的日常载货重量区间，举升行程可根据作业场景调整，最高可将货厢平面抬升至与常规1.2米高固定货台齐平，也可降至与地面齐平，配合货厢尾部的可翻转搭接板，可实现手动液压叉车、小型电动搬运车直接进出货厢，无需额外搭建坡道。货厢部分的设计充分考虑了作业安全性，三面采用冲孔板式金属护栏，护栏高度设置为1.1米，

　　符合厂内机动车辆作业的安全防护标准，护栏底部设置200mm高的挡脚板，防止小型物料、工具从货厢边缘滑落，护栏采用分段式螺栓固定结构，针对超长物料运输场景，可快速拆卸单侧护栏拓展装载空间。货厢底板采用5mm厚花纹钢板铺设，底部焊接间距300mm的矩形管加强筋，保证满载情况下底板变形量不超过2mm，底板边缘粘贴黄黑相间的反光警示条，提升户外作业时的辨识度。整套升降机构的安装边界完全适配主流4.2米轻卡底盘的车架安装孔位，无需对底盘主梁进行打孔焊接改造，全部采用U型螺栓配合压板固定，安装时仅需将举升架整体吊装至车架上方，对齐孔位后锁紧固定件即可，后期维护拆卸也十分便捷。液压系统采用集成式阀组设计，液压泵站布置在底盘左侧的防护栏内侧，

　　避开轮胎飞溅的泥水区域，管路采用高压镀锌钢管配合橡胶软管连接，所有管路接头处均设置防尘护套，降低户外作业时粉尘、泥水对密封件的磨损。操作控制盒设置在货厢尾部侧面，采用防水型按钮设计，配备急停按钮，举升、下降操作均设置点动控制模式，防止误触引发安全事故，同时在举升机构的四个支腿位置设置机械锁止结构，当举升至指定高度后，锁止销自动卡入定位孔，即使液压系统出现泄压故障，也能保证货厢不会意外下落。在行驶状态下，整套升降机构完全收纳至货厢底部，最低离地间隙为220mm，满足城市道路、乡村非铺装路面的通行要求，不会出现底盘剐蹭的问题。货厢前部设置的固定挡板，可防止运输过程中物料向前滑移撞击驾驶室，挡板上设置的捆绑挂点，

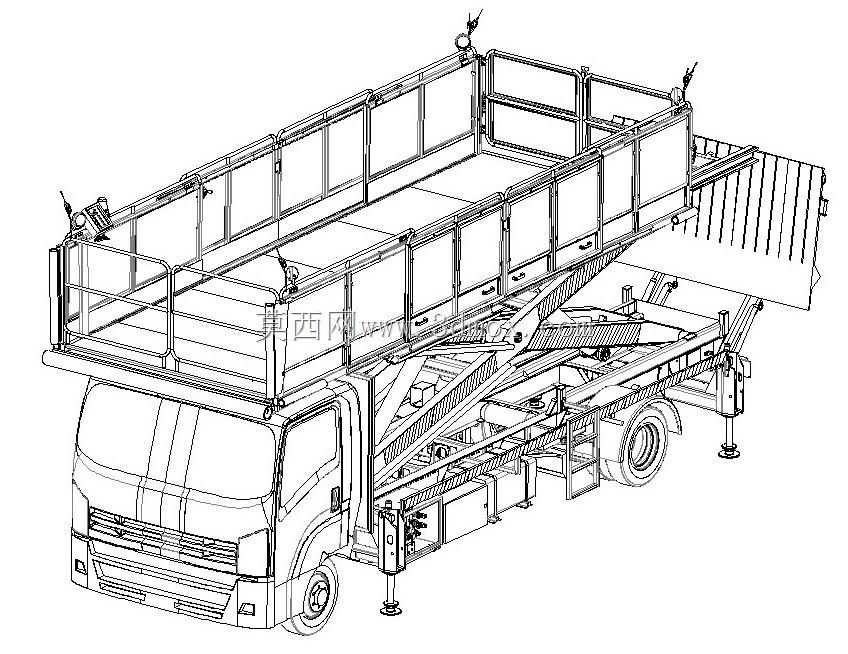

　　可配合绑带对零散货物进行固定。针对不同的作业需求，该装置还预留了选装接口，可在货厢侧面加装可折叠的作业爬梯，方便作业人员上下货厢，也可在护栏上加装工具挂板，放置常用的装卸工具、捆扎器材。从建模细节来看，所有结构件的连接位置都还原了实际的螺栓、垫片、加强筋结构，液压油缸的铰接点、管路走向都完全参照实际工程设计，可直接用于结构受力仿真验证、作业干涉检查，也可作为同类车载升降设备的设计参考模板，帮助设计人员快速完成方案迭代，减少重复建模的工作量。在实际使用场景中，这类设备相比固定装卸货台，具备更强的机动性，可跟随车辆抵达不同作业点位，尤其适合快递网点的多点位卸货、装修材料的上门配送、厂区内部跨车间的物料转运，相比传统的人工搬运，可将装卸效率提升60%以上，同时降低人工搬运过程中的砸伤、扭伤风险。设计过程中充分考虑了整车的轴荷分配，举升机构的重心位置与底盘的中心重合，满载状态下前后轴荷分配比例控制在4:6，符合车辆行驶的安全要求，不会出现头重脚轻或者转向过重的问题。所有外露的金属结构件都做了防锈喷涂处理，护栏采用醒目的工程黄色喷涂，车身主体采用白色喷涂，符合工程车辆的视觉识别要求，提升作业时的安全性。
