船用曲柄连杆舱体传动机构

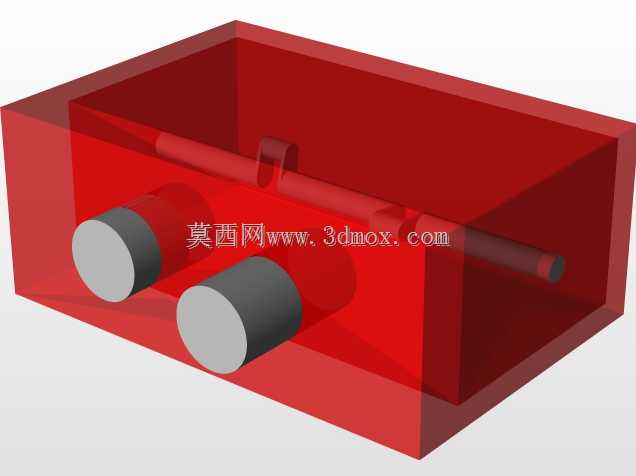

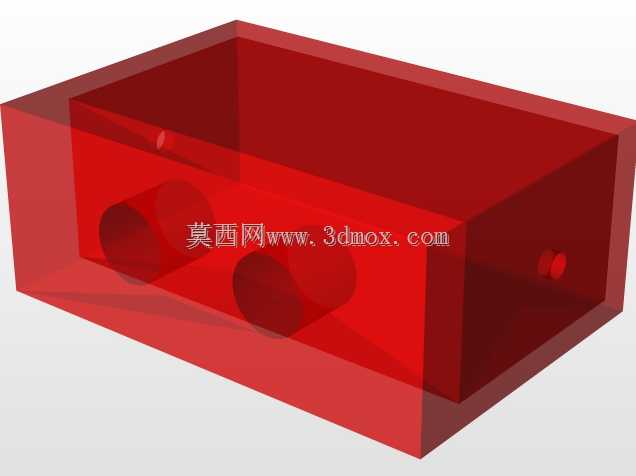

　　这套三维结构呈现的是小型船舶舱内曲柄连杆式动力转换机构的布局方案，整体以半透明红色舱体作为安装承载基体，将两根平行布置的曲柄轴、横向贯穿的连杆传动组件全部收纳在敞口箱型舱室内部，结构形式贴合内河小型作业船、舷内动力小艇的动力舱布置逻辑。从实际船用场景来看，这类机构常布置在船体中部的动力舱段，一端连接动力输入轴，另一端通过连杆把曲柄的回转运动转化为指定的往复动作，可用于驱动船用小型舱底泵、舷侧启闭机构、渔船小型起网辅机的动力输出端，也可作为教学演示用的船舶曲柄传动原理样机。

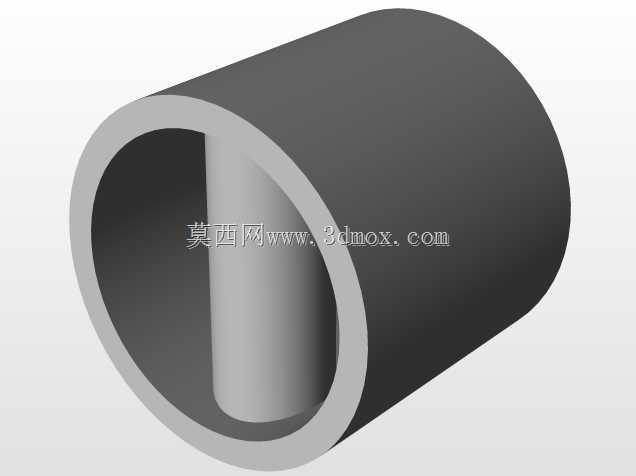

　　设计之初首先要解决的是舱内空间局促的问题，船用动力舱不像车间设备有充足的安装余量，船体肋骨、舱壁、管线都会挤占布置空间，因此这套结构直接把传动组件的安装基准集成在舱体内壁：两根曲柄轴的支撑位直接贴合舱体前后侧壁开孔定位，轴端伸出舱壁的部分预留了联轴器安装位，不需要额外在舱内焊接独立轴承支架，既减少了舱内零散零件的数量，也避免了支架焊接变形带来的轴系对中偏差。横向布置的长连杆跨接在两根曲柄的偏心轴颈上，连杆上方的导向滑座直接卡在舱体顶部预留的导向槽内，滑座的限位面和槽壁保留单侧0.5到1毫米的滑动间隙，补偿船体航行中受波浪冲击产生的微小结构形变，避免运动卡滞。

　　从外形安装边界来看，整个舱体为矩形敞口结构，长宽尺寸按照小型船舶肋骨间距设计，宽度方向刚好卡在两档船体肋骨之间，安装时舱体底部和船体基座面板贴合，四周通过角焊或者螺栓压板固定，不需要额外做复杂的适配底座。两根曲柄轴的中心距按照连杆行程要求设定，轴的外伸端长度控制在舱壁外30毫米以内，避免和舱外布置的离合器、输入皮带轮发生干涉；舱体的侧壁厚度预留了密封件安装槽，轴穿过舱壁的位置可以加装骨架油封，防止舱内润滑油脂泄漏到船底，也能阻挡舱底积水渗入传动腔。

　　功能特性上，这套双曲柄联动的结构相比单曲柄传动，动力输出的死点位置被两根曲柄错开，当其中一根曲柄运动到上下止点时，另一根曲柄的偏心角刚好提供启动力矩，整套机构不会出现单曲柄常见的启动卡死问题，在船用辅机低速大负载的工况下适应性更强。舱体采用半包容式设计，顶部敞口的结构方便日常运维时直接伸手检查连杆销轴的磨损情况、补充润滑脂，不需要把整套传动机构从舱内吊出，大幅缩短了船舶靠港检修的时间。建模过程中所有运动副的配合间隙都按照船用设备的晃动公差设定，曲柄轴颈和连杆大头孔采用间隙配合，销轴位置预留了润滑脂注油通道，导向滑座的接触面做了加宽处理，降低单位面积压强，减少长期往复运动带来的磨损。

　　实际选型适配时，只需要根据船体可用舱室的长宽尺寸调整舱体壁板的厚度和轴系跨距，曲柄的偏心距可以按照所需的往复行程直接修改参数，连杆的长度随偏心距同步调整即可保证运动轨迹不发生干涉；舱体底部预留了排油塞的安装孔位，运维时可以直接排空旧润滑脂，符合船舶舱室设备的维护习惯。整套结构没有复杂的异形曲面零件，所有组件都是板材、圆轴、标准销轴类零件，普通船用修造车间的车、铣、焊设备即可完成加工，不需要特殊定制工装，非常适合小型船舶的辅机传动改造或者原理样机制作。
