这套三维结构对应汽修车间里承担车辆抬升作业的双柱式举升工装,整体采用左右对称布置的立式承载立柱配合横向托举臂的构型,核心作用是把乘用车辆整体抬升到适宜人工开展底盘检修、油液更换、悬架拆装、制动系统维护的作业高度,替代传统地沟作业的空间限制,让维修人员可以直立进入车辆下方完成操作,在常规快修门店、综合汽修厂、车辆维保流水线的底盘工位都属于高频使用的基础保障设备。

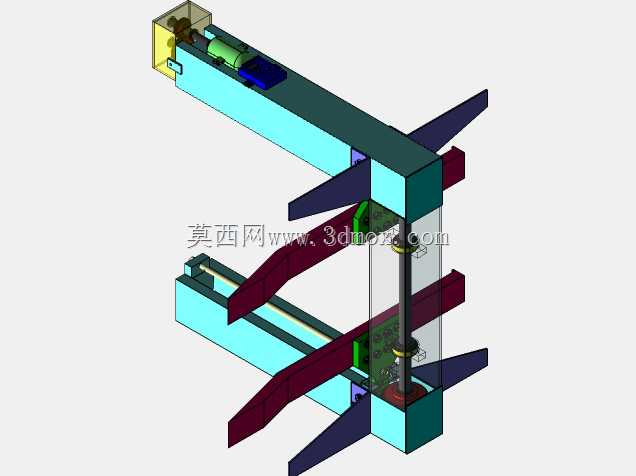

从结构布局来看,整套装置的两根主立柱采用箱型焊接截面构型,立柱内部预留了升降传动组件的安装空腔,柱体底部设置加宽的落地安装法兰,法兰面预留多组地脚螺栓过孔,安装时需要在硬化混凝土地面做预埋锚定,抵消车辆抬升后产生的偏载倾覆力矩。立柱朝向工位内侧的立面加工有连续的导向配合面,升降滑座通过内嵌的耐磨滑块与立柱导向面贴合,滑座沿立柱竖向行程做直线往复运动,滑座侧面伸出多组可回转调整的托举臂,臂体采用高强度型钢焊接成型,臂端配置高度可调的橡胶支撑托盘,托盘接触面做防滑齿纹处理,托举时对准车辆底盘指定的承重支撑点,避免托举过程中接触底盘油底壳、线束护板等非承重部件。

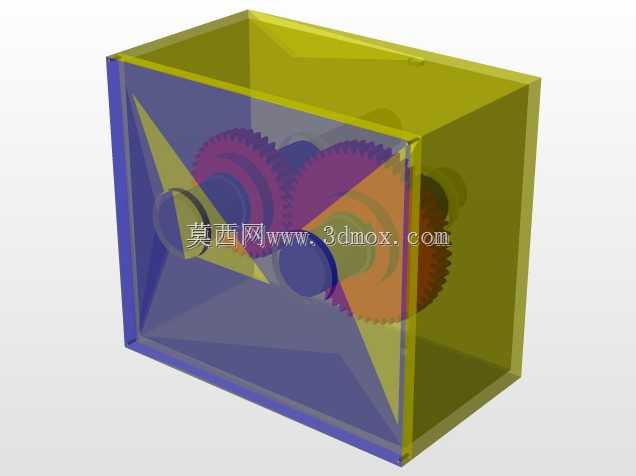

传动部分的布局在三维模型里做了完整的拆分表达,其中一侧立柱的顶部腔体内布置动力输出单元,包含驱动电机、减速传动副、牵引构件,动力通过顶部的横向同步轴传递到另一侧立柱,保证左右两个滑座的升降行程完全同步,避免两侧抬升高度差导致车辆倾斜。滑座的竖向锁止机构集成在立柱内侧的导轨旁,采用多档位棘齿锁止结构,当举升到达目标作业高度后,锁止齿块自动卡入导轨的定位齿槽,即使牵引传动件出现泄压、失效的极端工况,机械锁止结构也能直接承载整车重量,杜绝滑座下坠风险,这也是汽修维保设备强制要求的机械安全冗余设计。
设计阶段首先要划定的就是安装边界参数,双柱的中心间距需要覆盖主流乘用车辆的轮距范围,柱体前方的作业预留纵深要保证车辆可以平稳驶入两柱之间,托臂完全收回时的外廓尺寸不能超出工位的通行红线,立柱整体的竖向高度要匹配厂房的最低净空,避免顶部传动组件与厂房横梁、照明管线发生干涉。托臂的回转角度设计覆盖0到180度的调节范围,臂体自身设置多级伸缩段,可以适配不同轴距、不同底盘支撑点位置的车型,从小型两厢轿车到中型SUV都能找到匹配的托举点位,托盘的调节螺纹行程用来补偿不同车型底盘的高度差,保证四个支撑点接触受力均匀,不会出现单点受力过载的情况。
实际工况里这套设备的载荷传递路径非常清晰:车辆的自重通过四个托盘传递到伸缩托臂,托臂把载荷汇总到两侧的升降滑座,滑座再通过牵引构件、锁止机构把载荷传递到主立柱箱体,最终通过立柱底部的安装法兰把全部载荷分散到地面基础。建模过程中所有配合面都做了贴合校验:滑座滑块和立柱导轨的间隙控制在耐磨衬套的允许磨损范围内,托臂回转销轴的配合公差满足频繁转动调整的使用需求,顶部同步轴的两端联轴器同轴度做了装配约束校验,避免运行过程中出现卡滞、不同步的问题。

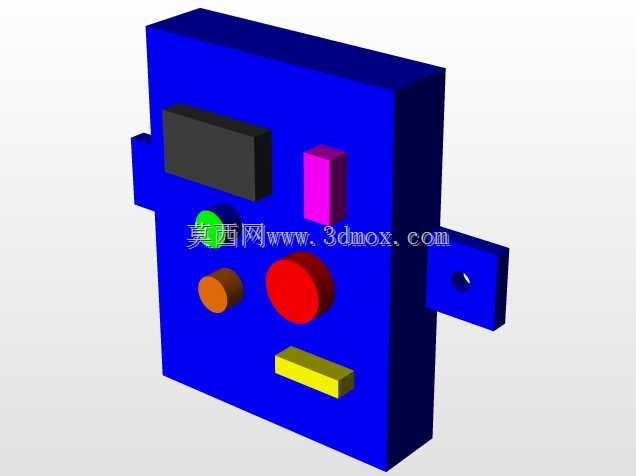

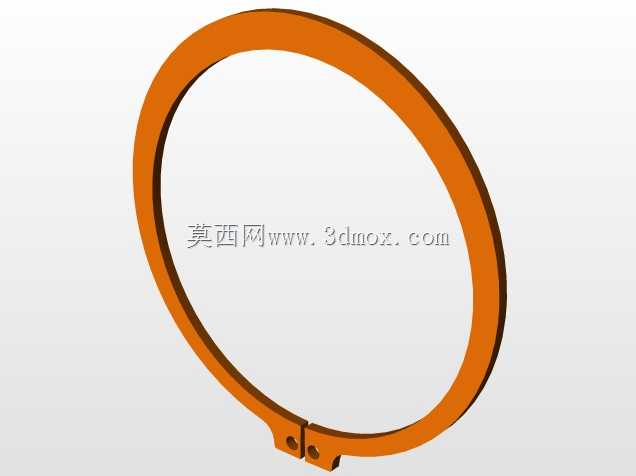

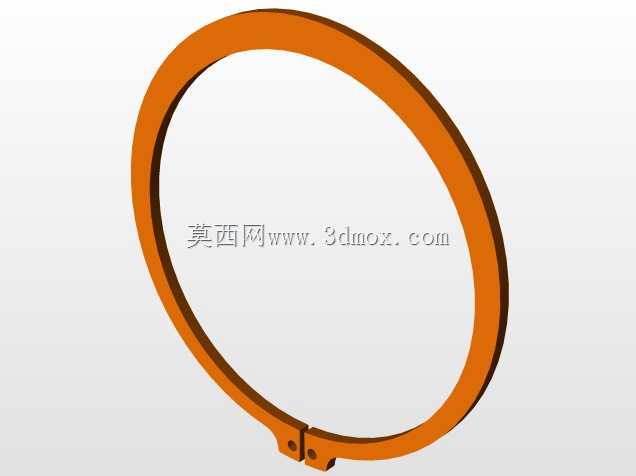

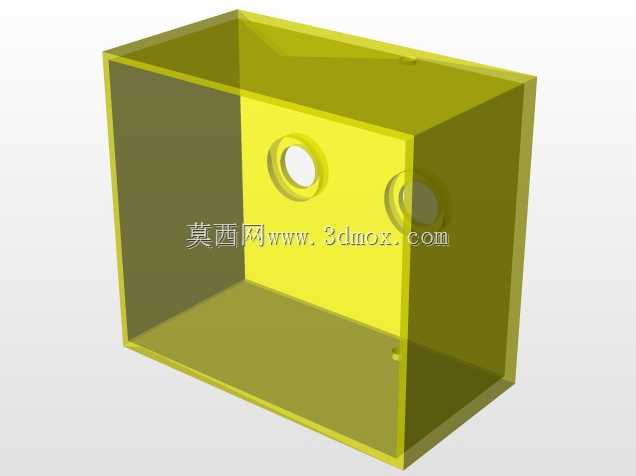

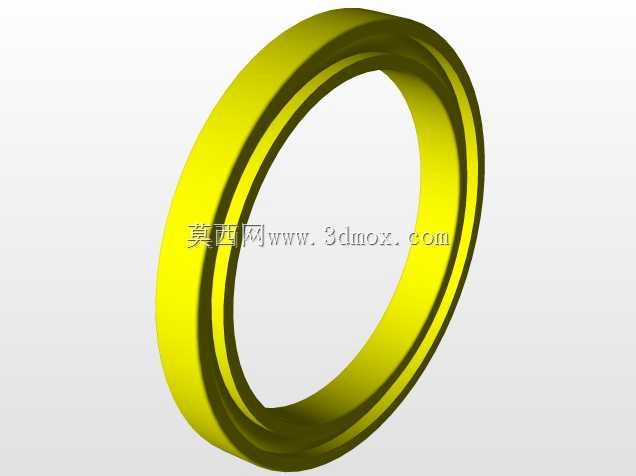

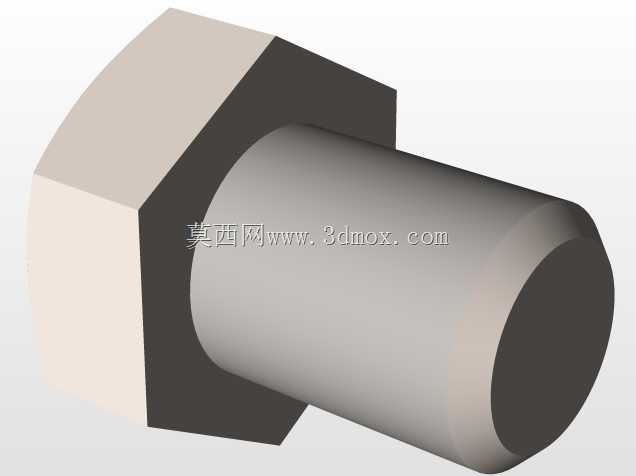

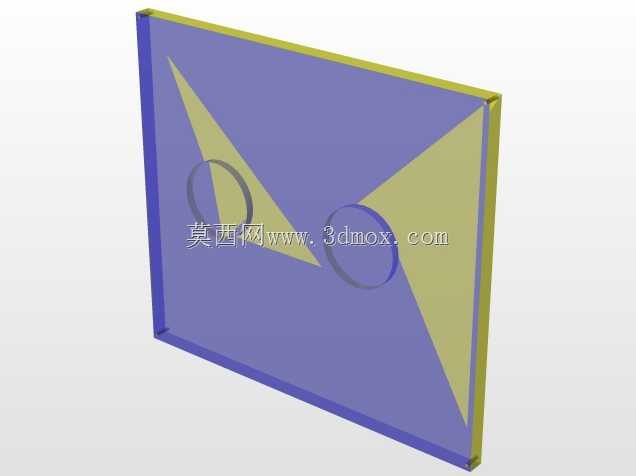

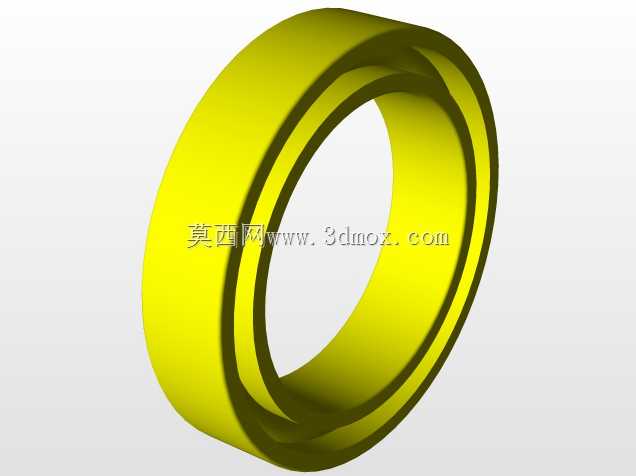

车间布局时还要预留对应的操作安全空间,立柱外侧要留出控制单元的安装位置,操作按钮盒设置在操作人员可以全程观察车辆抬升状态的站位,抬升过程中先把车辆抬离地面100毫米左右做停顿检查,确认四个支撑点无滑移、车辆重心稳定之后再继续举升到作业高度,机械锁止完全啮合之后维修人员才允许进入车底作业。模型里的柱体外壳、内部传动件、托臂、托盘、锁止组件都做了独立的零件拆分,既可以用来做设备的装配工艺指导,也能为后续不同载荷等级的举升设备改型提供结构参考,比如调整立柱截面壁厚、加长托臂伸缩行程就可以衍生出适配轻型商用车的大载荷版本。
