履带式液压挖掘机动臂铲斗整机结构

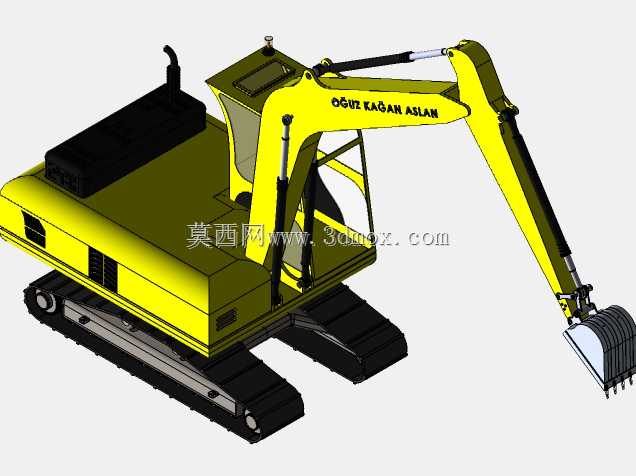

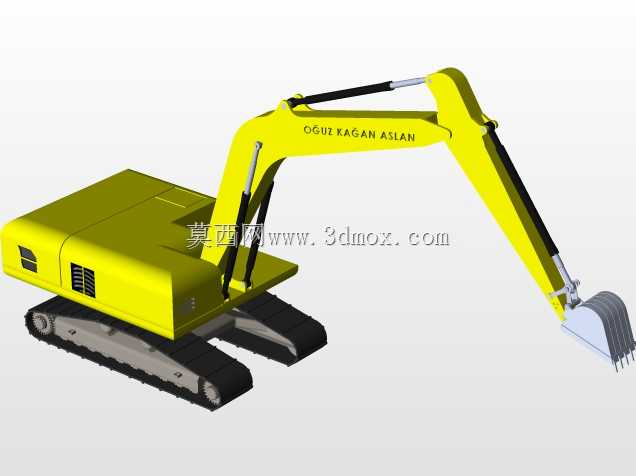

　　该三维结构围绕中小型履带式液压挖掘机展开，整机由下部行走底盘、上部回转平台、动力舱、驾驶室、动臂斗杆、铲斗及液压执行件等部分组成，适合用于土方开挖、场地平整、沟槽清理、散料装卸和轻度破碎作业前的设备构型校核。模型在表达上保留了挖掘机最核心的作业链路：履带承担接地与行走，回转平台承担上车姿态转换，工作装置通过多组铰接点和液压缸完成举升、收斗、挖掘与卸料动作。

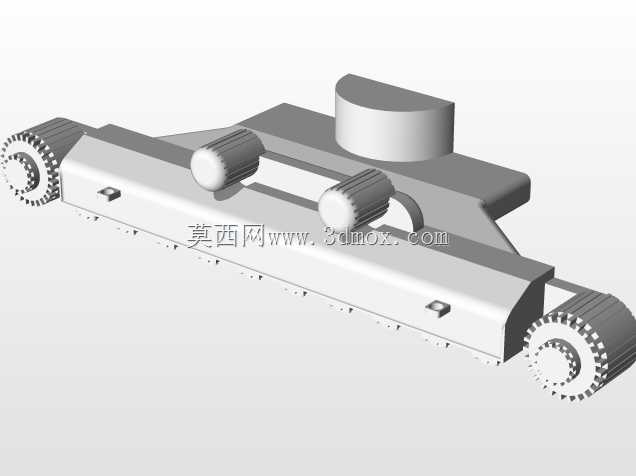

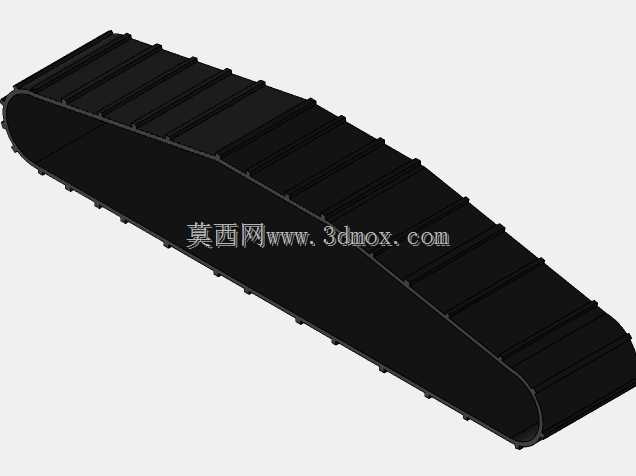

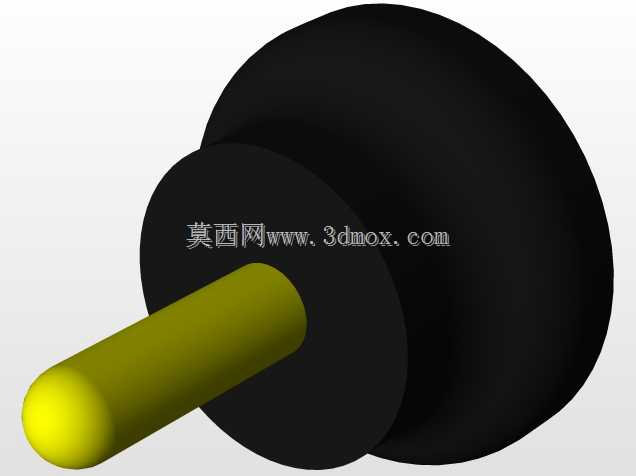

　　从现场使用角度看，履带底盘的价值在于降低接地比压，使设备能够在松软泥土、砂石堆场、临时施工便道等非硬化地面上稳定作业。底盘两侧履带形成较宽支撑边界，配合上部回转中心，可在铲斗偏载、动臂侧向受力时维持整机稳定。设计时需要重点关注履带梁、托链轮、引导轮、驱动轮及张紧区域的空间关系，这些部件不仅影响行走通过性，也决定上车回转半径与下部维护空间是否冲突。

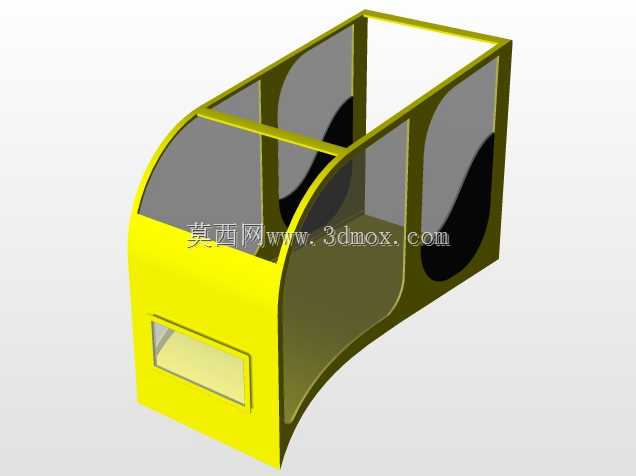

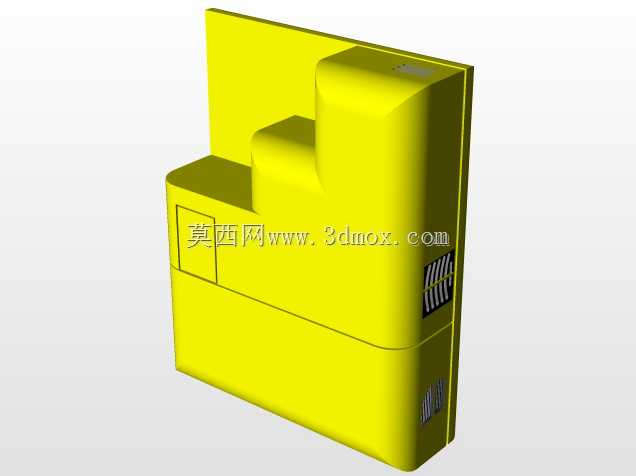

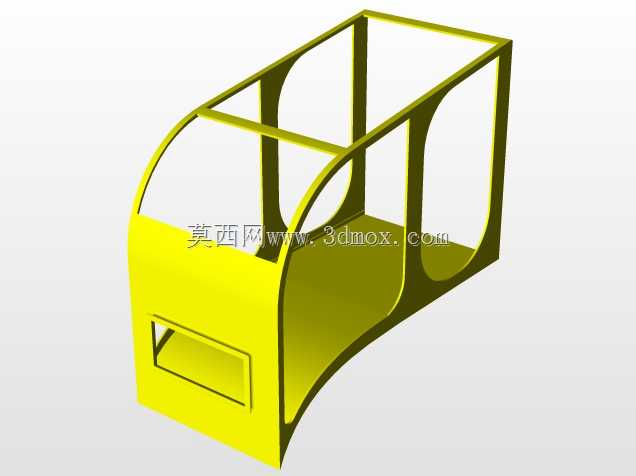

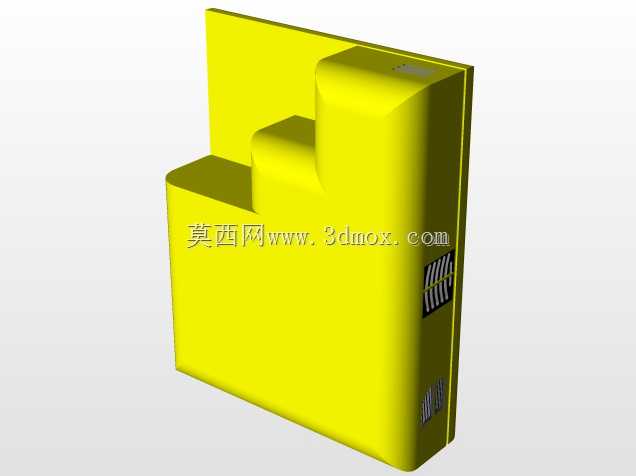

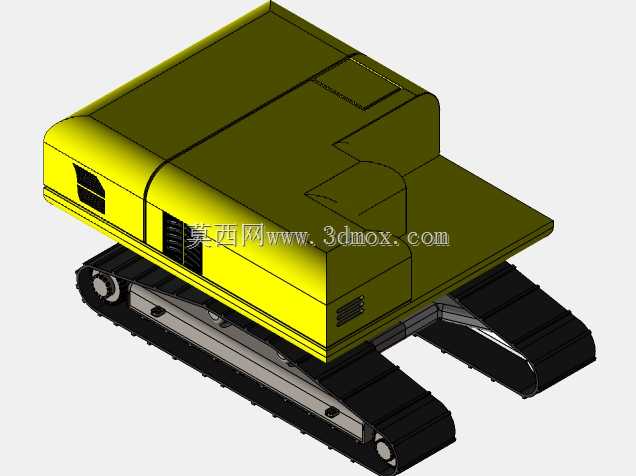

　　上部平台采用紧凑布置思路，动力舱位于机身后侧，既为前端工作装置提供配重效果，也便于发动机、散热系统、液压油箱和燃油箱的分区安装。驾驶室布置在平台左侧靠前位置，前方视野朝向动臂和铲斗，操作人员可直接观察斗齿切入土壤的位置；机身右侧和后侧保留检修通道，避免管路、舱罩与回转平台边缘发生干涉。模型中黄色外壳与黑色履带、黑色动力舱形成明显分区，便于在三维评审中快速识别覆盖件、承载结构件和运动部件。

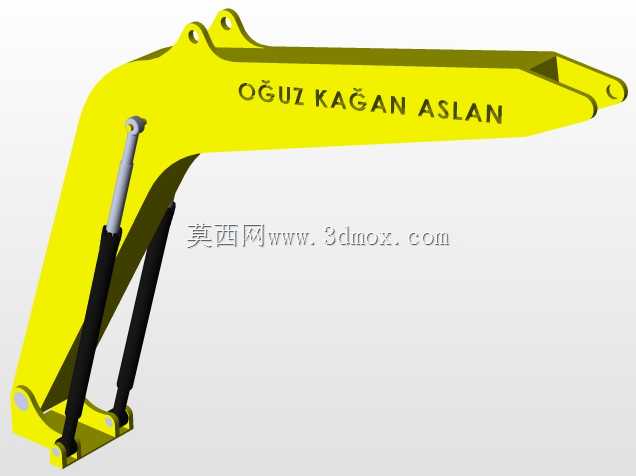

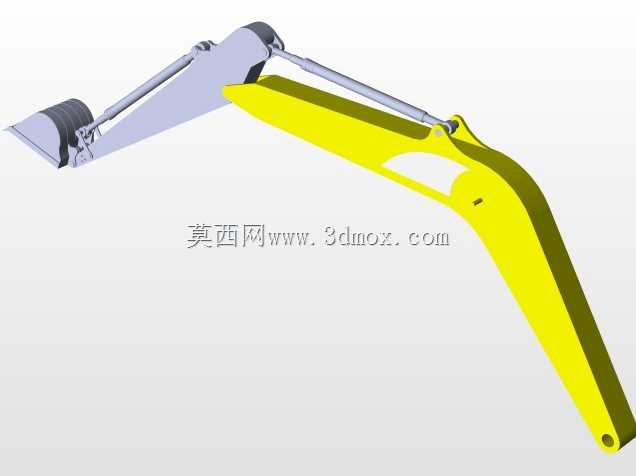

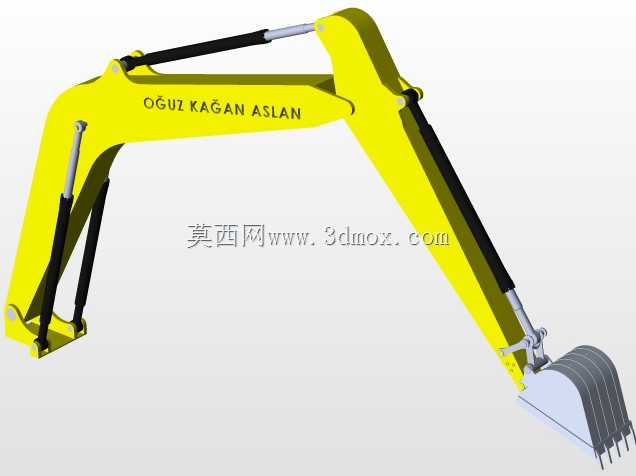

　　工作装置是整机功能的核心。动臂根部铰接在上车前端，依靠举升液压缸改变大臂角度；斗杆连接在动臂端部，通过斗杆缸控制收放距离；铲斗再通过摇杆、连杆和铲斗缸形成六杆式挖掘机构，使斗齿在挖掘终段获得较大的破碎力和收拢角度。液压油缸沿动臂、斗杆侧面布置，缸筒与铰点之间的距离随姿态变化，建模时必须校验全行程状态，尤其是油缸最短收回、最长伸出以及铲斗贴近履带边缘时，管路、缸体、销轴和结构件之间不能出现碰撞。

　　外形边界方面，这类设备在运输状态下通常要求动臂俯收、铲斗靠近机身，以降低整机高度和前后悬伸长度；作业状态下则需要展开工作装置，形成足够的挖掘深度和卸料高度。三维设计中应同时检查两种典型姿态：一是运输或停放姿态，确认动臂下压后斗杆、铲斗与驾驶室、平台护栏、履带前端的安全间隙；二是最大挖掘姿态，确认铲斗最低点、动臂最高点和尾部回转半径，为现场巷道、基坑边、厂区通道等受限空间选型提供依据。

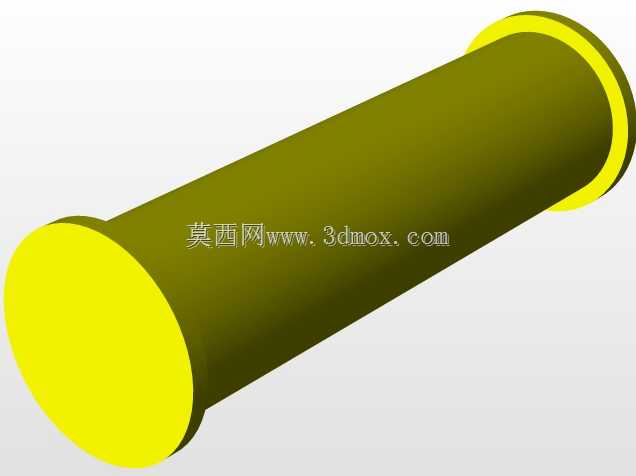

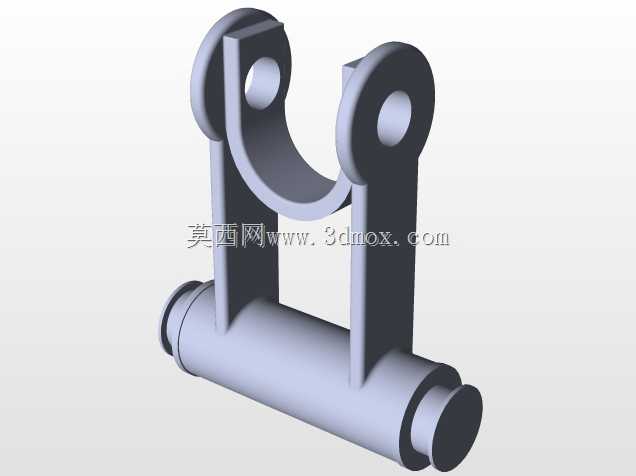

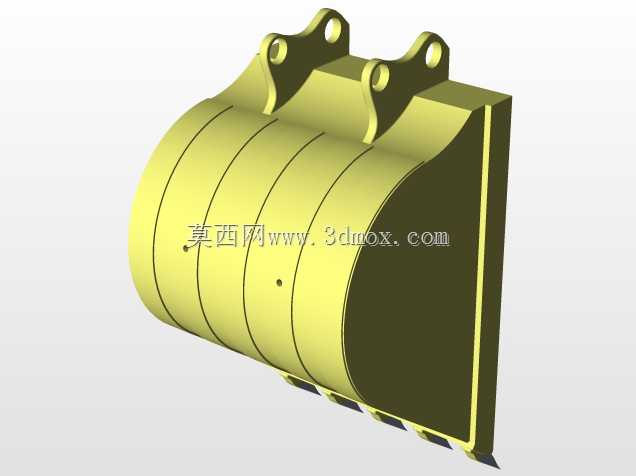

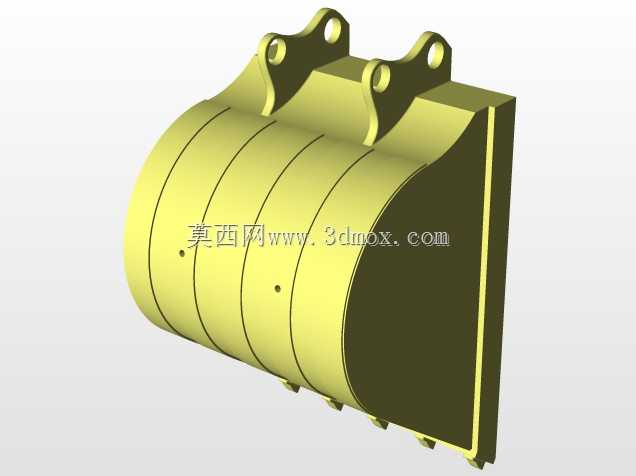

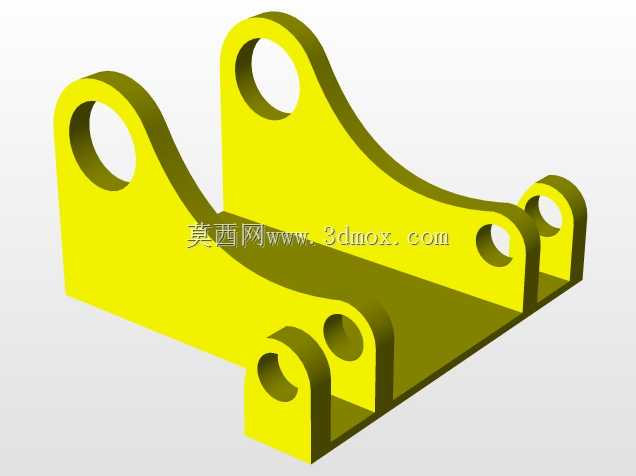

　　结构细节上，铲斗前部布置斗齿和侧刃，用于切入土层并保护斗体；斗底弧形轮廓有利于物料充盈和卸净。动臂与斗杆采用箱型截面的设计取向，在承受弯曲和扭转载荷时能够兼顾刚度与重量；铰接点处的销轴、轴承套和润滑位置需要在模型中保留明确装配关系，否则后续工程图拆图时容易漏掉维护空间。液压管路沿臂体敷设，应与油缸运动方向保持一致，并在弯折处预留半径，避免作业反复摆动后产生疲劳干涉。

　　该模型还可用于机构运动教学和方案展示。通过约束回转支承、动臂铰点、斗杆铰点、铲斗铰点以及各油缸伸缩关系，可以直观验证挖掘轨迹包络、斗齿可达范围和机身稳定性。对于结构设计人员，重点不在单一零件的外观，而在于各子系统之间的边界：底盘宽度决定上车稳定性，平台尾长决定回转安全距离，动臂长度决定挖掘深度，斗杆和铲斗连杆比例决定切削力传递效率，液压缸行程则决定机构能否达到设计姿态。

　　在工程应用中，此类挖掘机常配合自卸车进行土方转运，也可更换破碎锤、抓斗或液压剪属具完成多任务作业。模型若继续深化，应补充属具更换销轴中心、液压快换管路接口、回转支承安装孔位、底盘离地间隙和配重安装面等关键尺寸，使外观展示模型进一步转化为可用于总体布置、干涉检查和维护分析的机械结构方案。
