落地式环形出风空气循环装置结构设计

　　这款立式环形送风设备的结构设计，核心围绕大空间全域空气循环需求展开，区别于传统轴流扇直吹的送风逻辑，环形出风结构可打散集中气流，形成覆盖范围更广的柔风场，适配客厅、开放式办公区、小型展厅等层高2.6-3.2米的开阔室内场景，既可以单独作为空气循环设备使用，也可搭配空调、采暖设备布设，加快室内冷热空气交换效率，缩小空间内垂直温差，避免传统风扇直吹带来的体感不适。

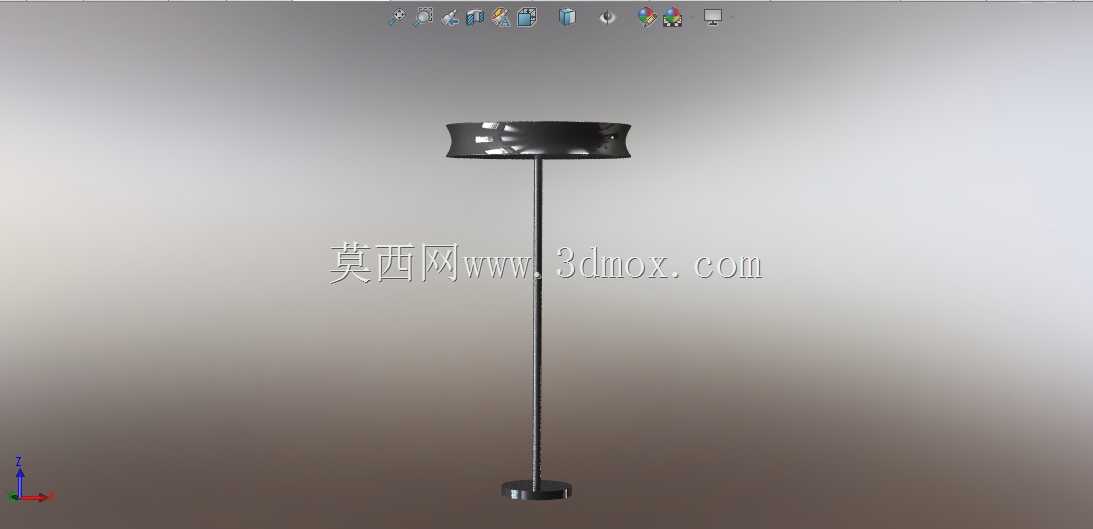

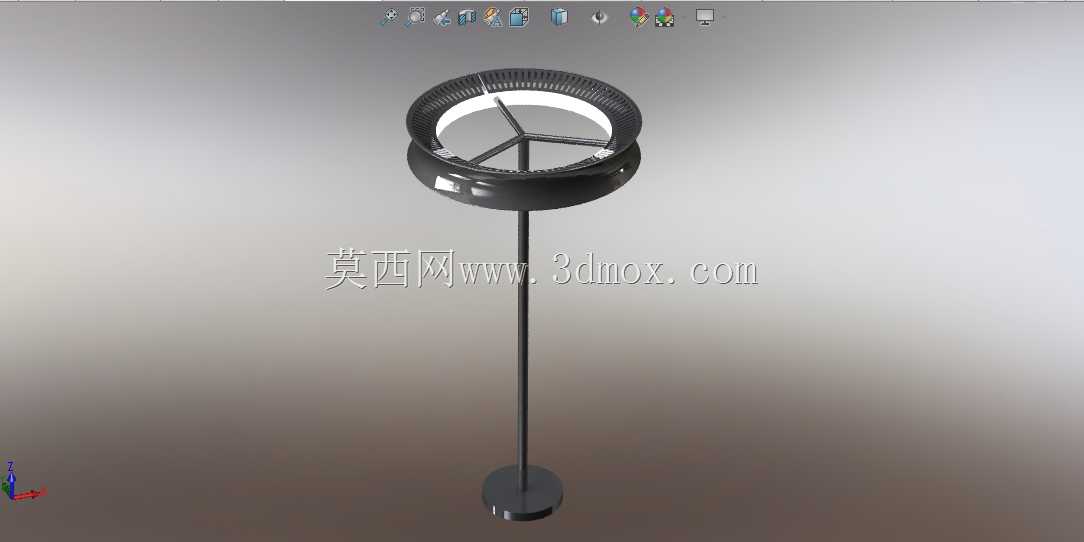

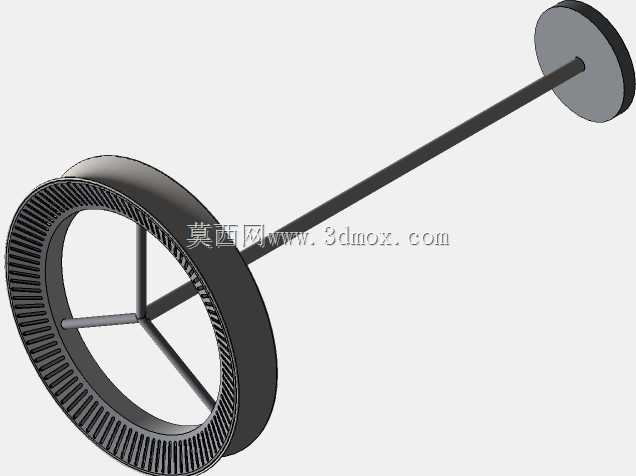

　　从结构组成来看，整套装置分为底座、支撑杆、环形出风主体三个核心模块，底座采用圆盘式配重结构，直径控制在280-320mm区间，整体厚度不超过40mm，内部预留配重块安装腔与走线槽，底部可粘贴防滑减震胶垫，确保整机在最高送风档位运行时的倾覆力矩满足安规要求，底座与支撑杆采用螺纹锁紧配合，安装时无需额外辅助工具，徒手即可完成装配，同时预留走线孔位将供电线路完全隐藏在支撑杆内部，避免明线带来的磕碰与积灰问题。支撑杆采用薄壁金属圆管结构，外径控制在22-25mm，壁厚不小于1.2mm，表面做哑光喷塑处理，整体高度根据送风覆盖需求设定在1200-1400mm区间，既保证出风环中心高度处于人体活动的核心送风区间，也避免杆体过长带来的结构晃动问题，杆体上下两端分别设置定位止口，与底座、出风环连接时可自动对齐安装孔位，降低装配对位难度。

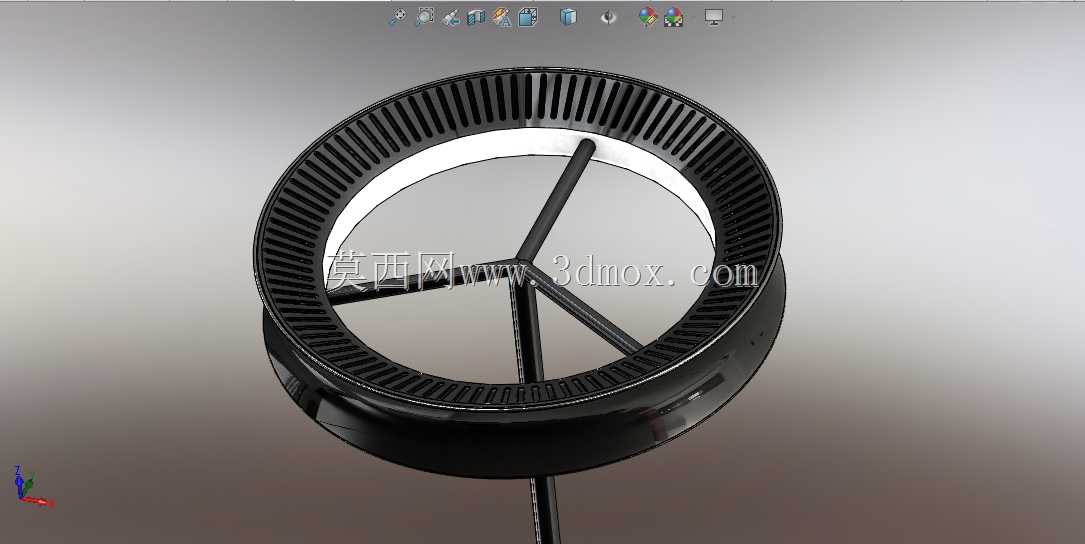

　　核心的环形出风主体采用中空圆环结构，环体外径控制在420-460mm，环体截面宽度为80-100mm，内部集成离心风轮、导风结构与驱动电机，区别于传统扇叶外露的结构，环形结构的进风区域设置在环体内侧下半段，出风缝隙沿环体内圈整周布设，导风结构经过流道仿真优化，可将风轮输出的高压气流沿环体360度方向均匀导出，形成向外扩散的环形风幕，送风距离最远可达6-8米，同时不会产生传统扇叶切割气流带来的高频风噪。环体内部设置三根径向支撑筋，将中心的电机安装座与环体内壁连接为整体，支撑筋采用流线型截面设计，尽可能降低对出风气流的阻挡，同时保证环体整体结构强度，避免长期运行产生结构共振。环体与支撑杆顶端采用可转动铰接结构，铰接阻尼力矩经过调校，可支持出风环在垂直方向-15度到30度区间内手动调整俯仰角度，满足不同送风高度的需求，铰接位置同样做隐藏走线处理，线路不会随角度转动产生拉扯磨损。

　　从安装边界来看，整机落地放置时所需的地面投影范围仅为底座圆盘区域，无需墙面打孔固定，可根据使用需求灵活移动位置，整机最大外轮廓尺寸不超过500mm500mm1500mm，放置时不会占用过多室内活动空间，环体所有外露边缘均做R3以上圆角处理，无尖锐凸起结构，日常使用过程中磕碰不会造成划伤，同时无外露高速旋转部件，相比传统带扇叶的风扇，使用安全性更高，适配有孩童活动的家居场景。

　　结构设计过程中，优先考虑了部件的模块化拆分逻辑，底座、支撑杆、出风环三个模块均可单独拆分，生产环节可分别完成注塑、钣金加工与部件预装，最后总装时仅需完成两处螺纹连接与一处线路插接，总装工序耗时可控制在单台90秒以内，有效提升量产装配效率。出风环的壳体采用上下分壳结构，分壳面沿环体水平中线设置，通过周向均布的自攻螺丝连接，壳体内部预留电机安装位、风轮定位槽与电控板安装腔，所有内部部件均设置定位柱与卡扣，装配时可先完成内部部件的预固定，再锁紧上下壳螺丝，减少装配过程中的部件移位问题。流道设计阶段经过多次迭代，最初的环形出风结构存在周向风量不均的问题，环体靠近支撑杆位置的出风量比远端低18%左右，通过调整环体内部的导风筋角度，将靠近支撑杆位置的流道截面做渐扩处理，同时优化支撑筋的截面流线形态，最终将整周出风量的差值控制在5%以内，保证各个方向的送风体感一致。

　　在实际使用场景中，这款设备既可以在夏季单独作为柔风降温设备使用，低档位运行时噪音可控制在32分贝以内，适配夜间睡眠场景的使用需求；也可以在冬季节搭配采暖设备使用，将顶部聚集的热空气通过环形气流搅动下沉，让人员活动区域的温度更均匀；在梅雨季节还可以加快室内空气流动，辅助降低墙面与家具表面的凝露概率。整套结构的受力经过仿真校核，支撑杆在出风环最大俯仰角度下的挠度不超过2mm，底座配重可抵御15度倾斜角度下的倾覆风险，所有塑料壳体部件均选用耐老化的ABS材质，金属部件做防锈喷塑处理，可满足长期室内使用的结构寿命要求。
