2.4寸液晶显示屏配套安装机箱结构

　　这套结构围绕小尺寸液晶显示模块的现场安装需求展开，机箱本体承担显示屏定位、外部防护、走线约束和设备集成四类作用，常见于小型通讯终端、桌面调试装置、嵌入式控制节点以及自制电子设备的改造场景。结构设计最初就面向熔融沉积成型工艺，壳体壁厚、支撑跨度、孔柱尺寸和转角过渡均按照桌面级3D打印的成型能力校核，打印完成后不需要大量二次切削，仅需对安装孔和贴合面做简单修整即可投入装配。

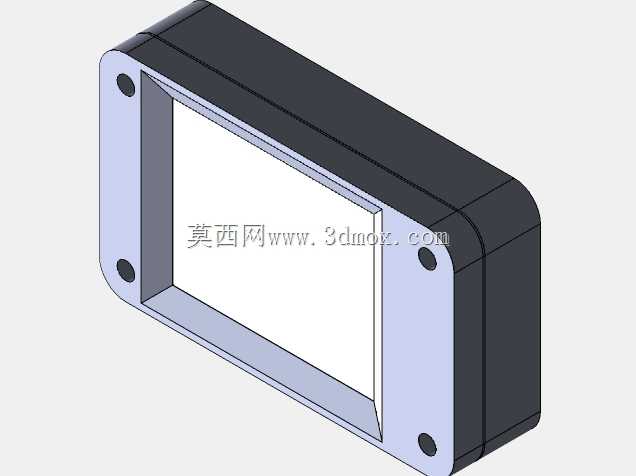

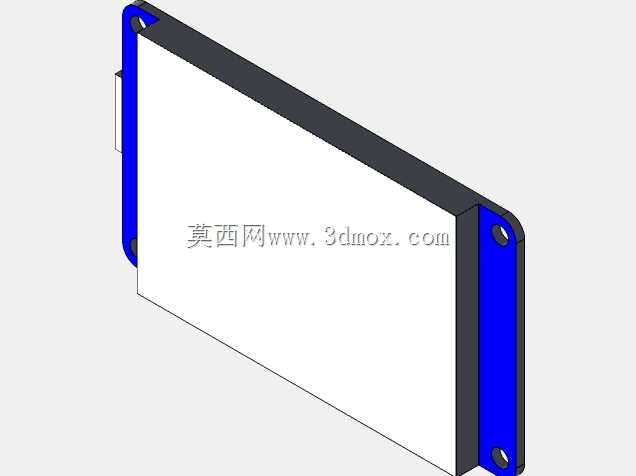

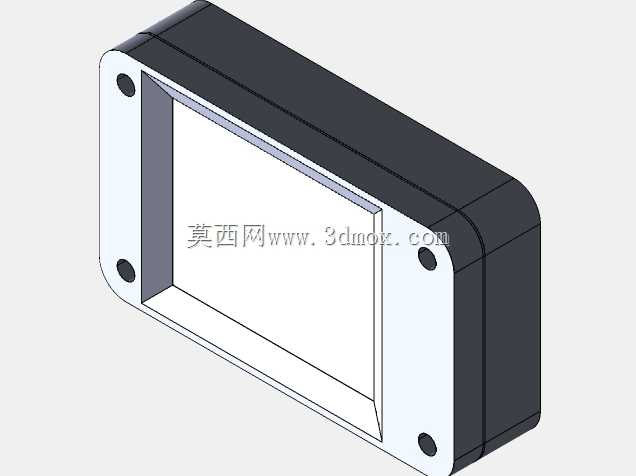

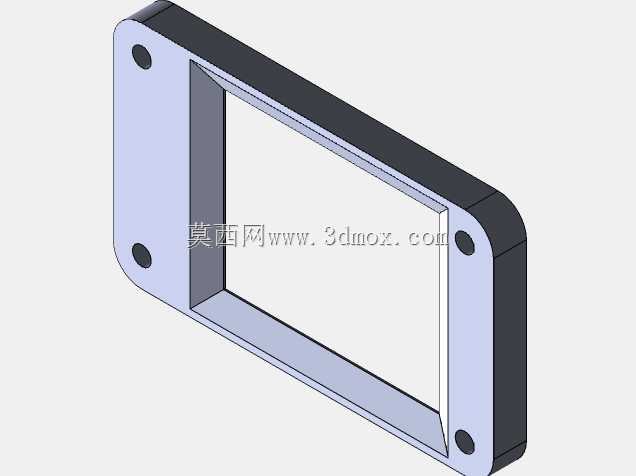

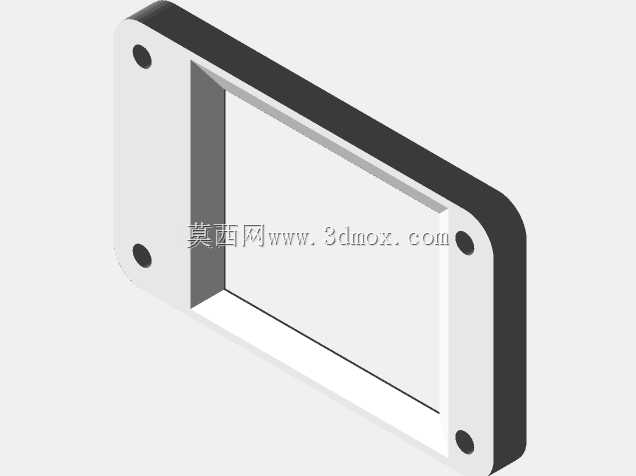

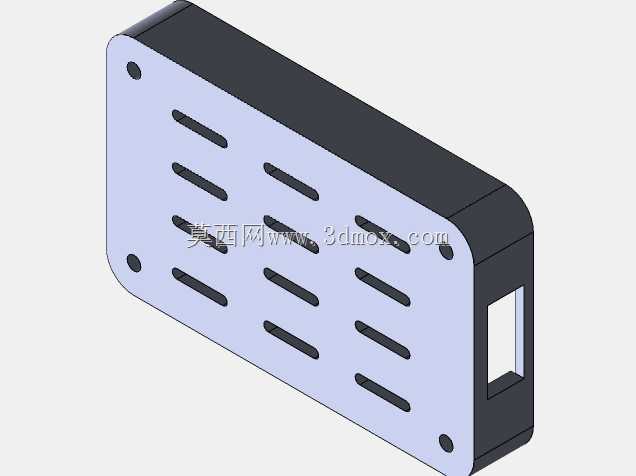

　　显示窗口的边界按照2.4英寸液晶面板的可视区域和外围固定边综合确定，窗口四周保留连续压边，既能遮挡面板边缘的排线与固定胶带，也能在屏幕装入后限制其前后窜动。面板背部预留了均匀的避让空间，不会挤压柔性排线和背光元件；屏幕与壳体之间可根据实际装配间隙加入薄海绵或双面胶，抵消打印件平面度误差，避免运输振动中屏幕出现异响。机箱侧壁的开孔位置对应常见控制板的接口方向，USB、电源、按键或通讯接口可以直接从侧方引出，操作者在接线时不需要反复翻转壳体。

　　从安装边界看，机箱外形采用紧凑矩形布局，边角做小半径圆弧处理，既减少打印时的尖角翘曲，也避免手持或装机时割手。底部设置有连接柱和加强筋，柱位高度与主控板、屏幕板的叠装关系匹配，螺丝锁紧后电路板不会直接压在壳体底面上，板底与壳壁之间保留空气层，有利于发热元件散热。加强筋没有采用满铺形式，而是沿螺丝柱、窗口边缘和侧壁交接处分布，在控制耗材重量的同时提升刚性，使壳体在螺丝锁紧时不易出现局部发白或开裂。

　　结构设计中需要特别关注实物尺寸与三维尺寸的闭环核对。液晶模块、主控板和接插件即使标称尺寸相同，不同批次仍可能存在边框宽度、排线位置和接口高度差异，因此在正式打印前，应使用卡尺对屏幕可视区、总宽、总厚、安装孔距以及接口突出量进行复测，再与模型中的窗口、柱位和开孔逐一比对。若测量值与模型存在偏差，应优先调整壳体压边宽度和孔位，而不是强行压缩屏幕避让腔，否则容易造成排线弯折半径过小或屏幕受压产生色斑。

　　机箱的装配顺序也影响结构细节处理。通常先将液晶屏幕从壳体背部放入窗口，确认显示区与开窗对正后，再安装电路板并连接柔性排线；排线走向应贴近壳体预留的浅槽，避免被上下壳或螺丝柱夹住。侧方接口开孔周围保留适当凸边，可提高接口区域强度，同时为后续加装接口固定片留下位置。对于需要频繁插拔线缆的使用场景，可在壳体外部增加小型固定耳，通过螺钉将整机固定在面板、支架或设备内壁上，防止插拔力直接传递到屏幕和电路板。

　　面向3D打印制作时，壳体朝向应结合表面质量和支撑量综合选择。显示窗口所在面若要求外观平整，可将该面作为打印正面或通过后处理打磨；悬空较大的卡扣和桥接区域应控制跨度，必要时加入易拆除的浅色支撑。壁厚不宜过薄，否则螺丝柱在反复拆装后容易滑丝；也不宜盲目加厚，否则不仅增加打印时间，还会使壳体收缩变形加大。孔位设计可预留轻微缩量，打印后根据实际螺丝直径钻孔修整，能够获得更稳定的连接效果。

　　在工程应用中，这类机箱并不是单纯的外观罩壳，而是显示模块、控制板和外部安装环境之间的机械接口。它通过窗口保证显示信息可读，通过内腔隔离元器件与外界触碰，通过柱位和筋板维持电路板稳定，再通过侧壁开孔完成线缆和接口引出。设计时若能把屏幕实测尺寸、板卡堆叠高度、接头插拔空间、固定方式和打印工艺限制同时纳入校核，成品就能在小型通讯与电子控制装置中实现可靠安装，并为后续屏幕尺寸升级或接口扩展保留调整余地。
