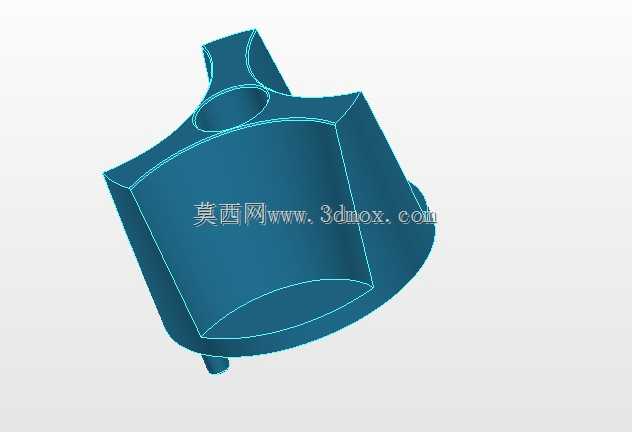

废水泵壳体结构三维设计

　　该结构为废水输送泵的核心壳体部件，主要应用于民用建筑排污、工业废水收集输送、市政管网末端提升等场景，承担容纳叶轮、构建过流流道、连接进出水管路、承载泵体运行载荷的核心作用。在实际工程应用中，这类壳体需要适配含纤维杂质、小颗粒固体的废水输送工况，因此结构设计上优先保证过流通道的顺滑性，避免出现直角突变、局部凹陷等易挂留杂物的结构，降低运行过程中杂物缠绕、堵塞的概率。从结构形态来看，该壳体采用一体化铸造成型的基础构型，主体腔室为匹配离心式叶轮的蜗壳型线，流道截面从隔舌位置开始沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速流体平稳减速，将动能逐步转化为压力能，减少流道内的水力冲击损失。壳体上预留的三个接口分别对应进水口、

　　出水口以及顶部的排气/测压接口，进水端采用轴向直入式结构，能够让进水流体以更平缓的状态进入叶轮腔室，降低进口紊流带来的气蚀风险；出水端采用切向布置，与蜗壳末端的流道方向顺滑衔接，减少出口段的局部阻力损失；顶部的小口径接口可根据实际安装需求配置自动排气阀或者压力检测元件，方便调试阶段排出腔室内积气，也可实时监测泵出口压力判断运行状态。设计过程中，壳体的壁厚根据不同部位的承压需求做了差异化设置，主体腔室的壁厚满足1.0MPa工作压力下的强度要求，接口法兰位置做了局部加厚处理，避免管路连接时的紧固应力造成壳体开裂，底部的支撑凸脚与安装基础的接触面做了铣平处理，保证安装时泵体的水平度，减少运行过程中的振动传递。在安装边界的尺寸控制上，

　　进出水接口的中心距、支撑脚的安装孔位间距都匹配常规废水泵的通用安装尺寸，能够直接替换同参数规格的老旧泵壳体，不需要对现场管路、安装基础做额外改造，降低运维替换的成本。壳体的内壁面做了圆弧过渡处理，所有流道转折位置的圆角半径不小于5mm，既能够减少流体流动过程中的沿程阻力，也能避免长期输送含杂质废水时出现局部磨损过快的问题，延长壳体的实际使用寿命。针对废水输送的工况特性，壳体的密封面位置设计了凹槽结构，可嵌入耐腐橡胶密封圈，保证泵体组合后的密封性能，避免输送过程中出现污水渗漏污染周边环境的问题。在建模过程中，所有结构的拔模角度都按照铸造工艺要求设置为3°，避免铸造脱模时出现结构拉伤，同时壳体的外壁面设置了均匀分布的加强筋，在不增加过多壁厚的前提下提升壳体整体刚性，减少泵组运行时的结构形变，保证叶轮与壳体之间的间隙稳定，避免运行过程中出现动静部件摩擦的问题。
