hidrophore耦合泵体腔体结构

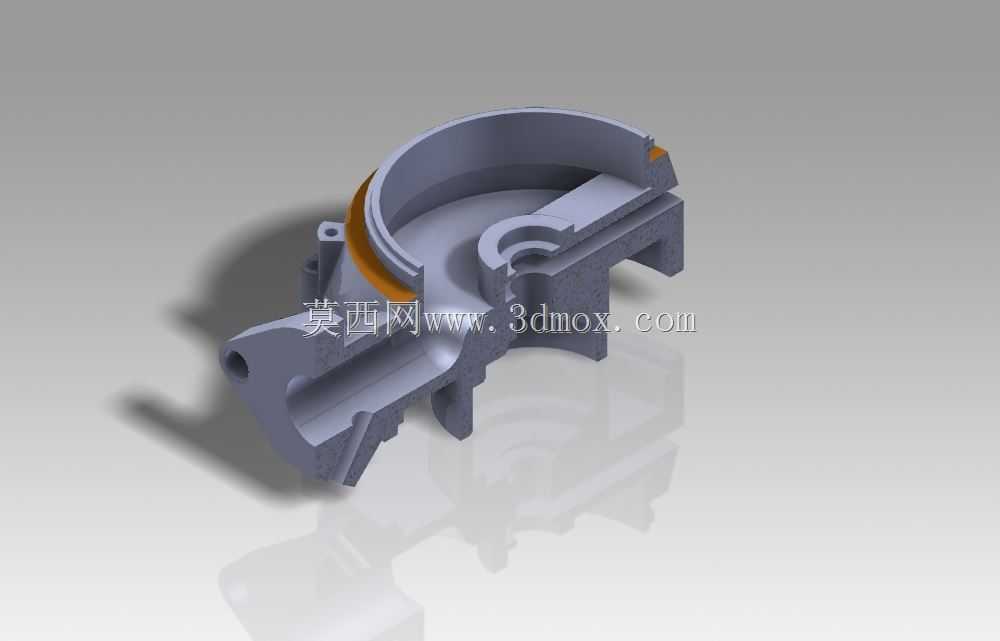

　　该结构属于hidrophore系统中的耦合泵体腔体，主要承担流体导入、腔室容纳、接口对接以及外部部件安装定位等功能。在船舶供水、小型压力供水单元或类似流体输送设备中，这类壳体通常位于泵组与管路连接的关键位置，既要形成稳定的内部流道，也要为叶轮、密封件、端盖和连接管路提供可靠的机械边界。模型呈现的是剖开状态下的壳体主体，能够直观看到上部圆形腔室、中心安装孔、侧向接管以及外周固定耳座之间的空间关系，适合用于泵壳结构理解、装配干涉检查和非标供水设备方案校核。

　　从实际使用场景看，泵体壳体不是单纯的外形包裹件，而是流体压力、管路载荷和安装振动共同作用的基础零件。上部大开孔区域用于容纳旋转部件或配合端盖形成封闭腔，中心孔位承担轴系、叶轮或嵌件的定位作用；侧向带法兰的接口与外部管路相连，使流体能够沿侧向通道进入或排出。壳体外侧分布的多个凸耳和柱形安装座，用于螺栓连接、支架固定或相邻组件装配。设计时需要保证这些接口的位置关系稳定，避免装配后出现管路偏斜、密封面贴合不良或维护空间不足的问题。

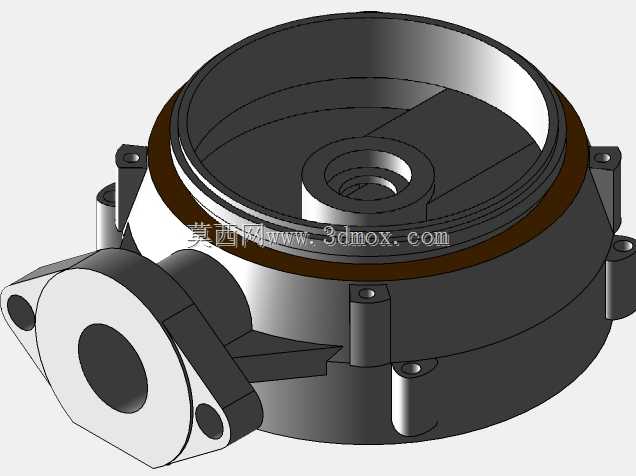

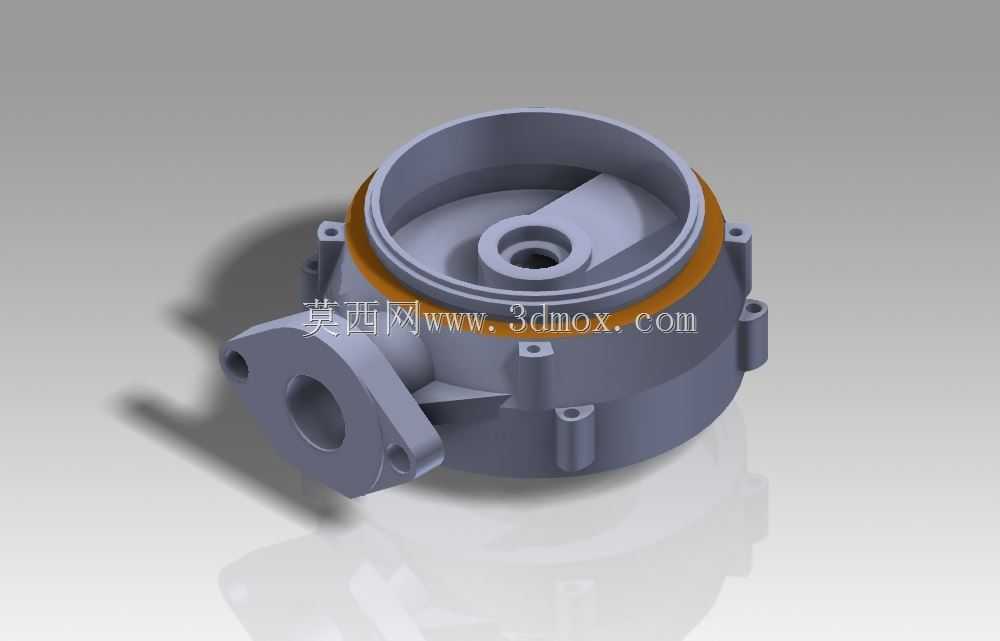

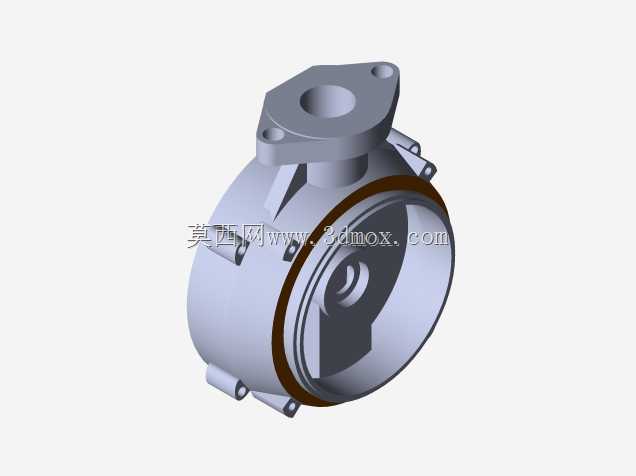

　　结构造型上，圆形主腔采用较厚的环形壁面，以承受腔内压力并维持开口形状。腔口边缘设置一圈区别于主体颜色的环形区域，可理解为密封配合带或端盖贴合面，该部位对平面度、同轴度和表面质量要求较高，若加工或建模时忽略台阶高度，后续密封压装容易出现偏移。内腔中可见径向隔板与中心轮毂相连，这种结构能够增强腔室刚性，减少薄壁区域在压力循环下的变形，同时对内部流场起到引导作用。侧向接口从主腔外壁斜向伸出，端部法兰带有通孔，便于与标准管路或阀件进行螺栓连接；接口根部做了加厚过渡，可降低流道转折处的应力集中。

　　安装边界方面，外周凸耳并非均匀装饰，而是承担实际锁紧功能。耳座上的小孔需要与配套端盖、支架或机体上的孔位对应，建模时应重点控制孔中心圆直径、孔向以及耳座底面的贴合高度。侧向法兰端面应保持与接管轴线垂直，法兰孔间距需满足管件互换要求。底部和侧部的柱形凸台可作为定位支撑或辅助固定点，在整机布置时要留出扳手空间，避免螺栓安装时与主腔外壁、管路弯头发生干涉。若该件用于压力供水系统，还应在腔壁厚度、密封槽宽度、法兰根部圆角等位置保留足够安全裕度。

　　建模思路可按功能分区展开：先建立主腔回转体，确定内腔直径、腔口高度和中心轮毂位置；再通过拉伸或旋转方式生成侧向流道与法兰接口，保证流道内壁与主腔平滑交汇；随后补充外周安装耳、加强筋和凸台，使连接载荷能够传递到较厚的壁面区域；最后处理开孔、倒角、圆角和密封面。内腔与侧管交接处不宜采用尖锐直角，实际铸件或加工件中通常需要圆角过渡，以减少流体扰动和结构应力。对于需要后期出工程图的人员，还应区分加工面、铸造面和密封配合面，避免把外观圆角与装配尺寸混在一起。

　　在设备选型和结构复核时，该模型可用于确认泵腔与管路的相对方向、检查侧向接口高度是否适配机架安装面，以及判断端盖压紧后是否会与外部接头冲突。由于壳体同时涉及承压、导流和连接，外形尺寸不能只看最大外轮廓，还需关注法兰端面到主腔中心的距离、耳座外伸宽度、腔口密封带直径以及底部支撑高度。这些边界直接决定泵体能否放入机组空间，并影响后续管路走向、维修拆检和密封可靠性。整体结构体现了泵类壳体常见的设计逻辑：以回转腔保证运动部件容纳空间，以侧向接口完成流体输送，以分布凸耳实现紧固定位，并通过局部加厚和过渡圆角兼顾制造与承压需求。
