离心泵法兰支撑连接机架结构

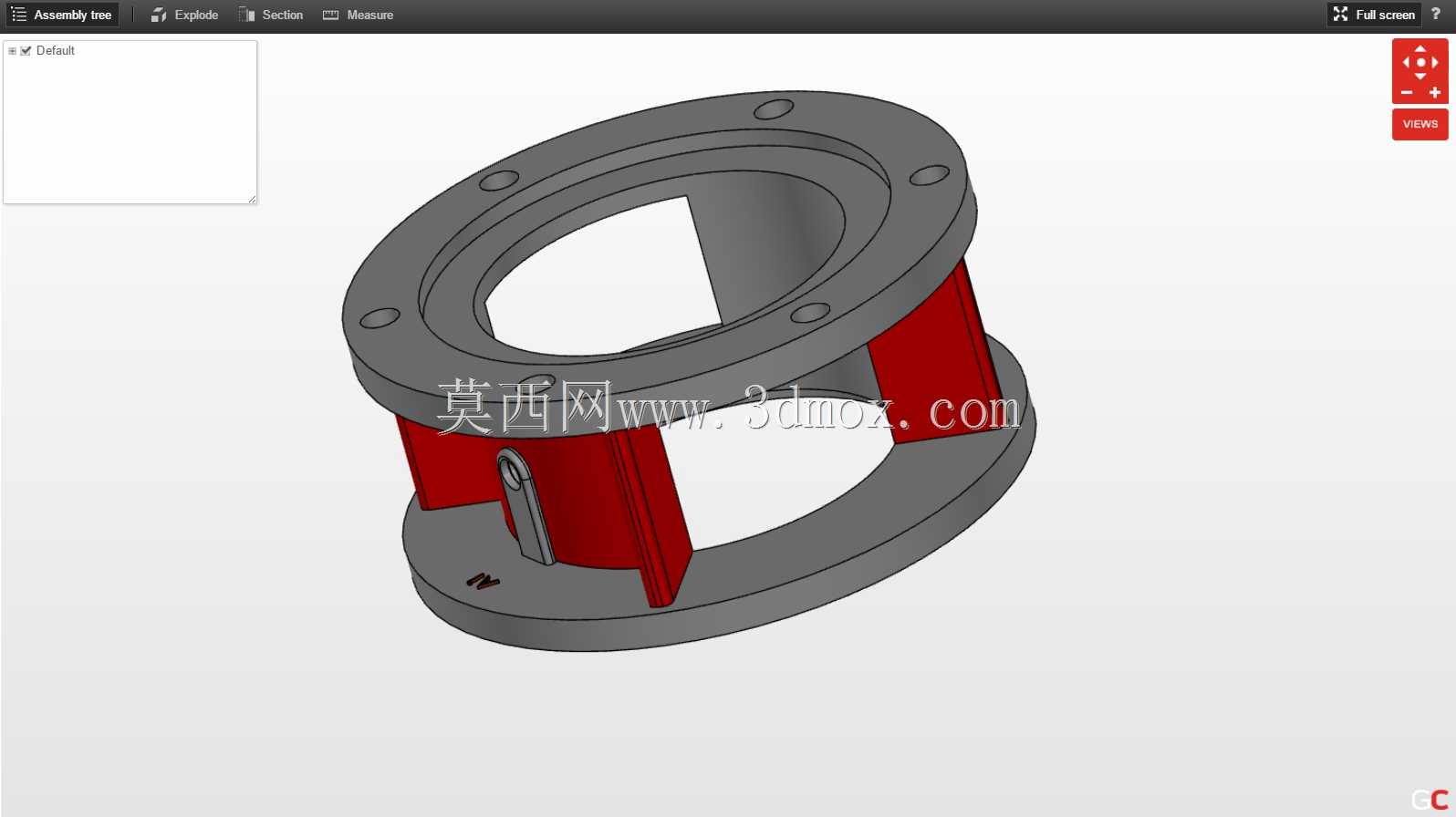

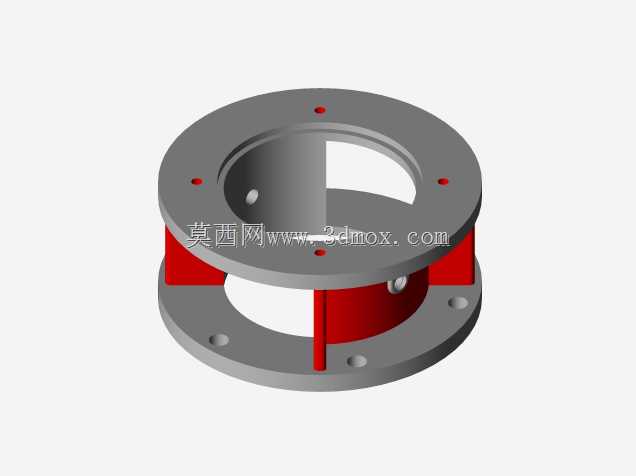

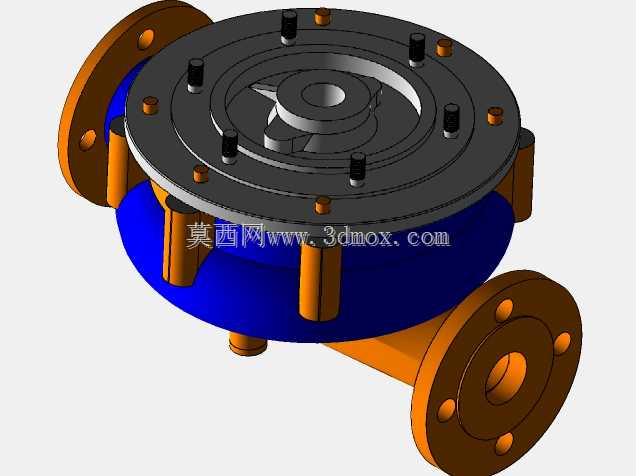

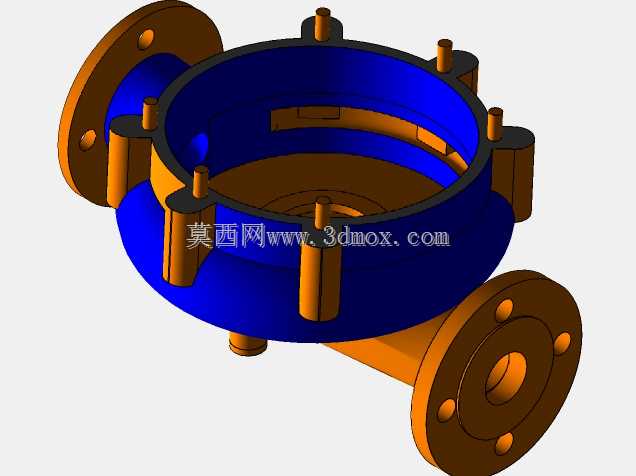

　　这套三维结构对应的是离心泵机组里承担动力端与水力端衔接的过渡支撑机架，在中小型卧式、立式离心泵成套装配里属于不可缺少的中间承载部件，现场多用于清水输送、循环水系统、给排水泵站以及小型工业流体输送工位，把电机侧的输出轴和泵体侧的叶轮轴在同一轴线上完成对位，同时抵消运转过程中产生的径向跳动与部分轴向载荷。从结构布局来看，上下两端均采用带均布螺栓孔的环形法兰盘面，上端法兰用于对接电机安装法兰或者轴承座端盖，下端法兰则与泵体的蜗壳连接止口贴合，法兰盘面上预留的多个通孔完全按照常规泵类安装孔距排布，现场装配时可以直接穿入六角螺栓完成锁紧，不需要额外加工转接板。中间的支撑段没有采用整圈封闭筒壁，而是用三块沿圆周方向均匀分布的径向筋板做承力连接，

　　这种开放式框架设计首先解决了联轴器安装、日常盘车检查以及运行中散热的需求，维护人员不需要拆解整个机架就可以直接观察到中间联轴器的对中状态、弹性块磨损情况，在户外泵站或者连续运行的工况下，敞开空间也能让轴封部位散出的热量及时流通，避免热量积聚在封闭筒腔内加速密封件老化。筋板与上下法兰的交接位置在建模时做了贴合工艺的圆角过渡，避免焊接或者铸造过程中出现应力集中尖角，若采用焊接工艺制作，筋板与法兰的接缝可以连续角焊缝满焊，焊后做时效处理消除焊接应力；若采用铸铁铸造工艺，该壁厚分布也符合铸件均匀凝固的要求，不会出现局部厚壁导致的缩孔缺陷。机架的中心空腔完全贯通，预留出了联轴器、泵轴延伸段以及可能配置的机械密封检修空间，空腔内径大于联轴器最大外径，在拆检电机时不需要挪动下方泵体和管路，直接沿轴向向上移出电机即可完成轴承或者联轴器的更换，大幅缩减现场检修的停机时间。从安装边界来看，上下法兰的同轴度是这个部件最核心的形位公差要求，建模过程中两端法兰的止口轴线全程与整机基准轴线重合，法兰端面的平面度、止口与轴线的垂直度都按照泵类机架的常规精度取值，保证电机装配后轴伸与泵轴的对中误差控制在弹性联轴器允许的补偿范围内，避免运行中出现异常振动、轴封偏磨或者电机轴承过早损坏的问题。法兰盘上的螺栓孔位置采用圆周阵列排布，孔位间距兼顾了不同功率段电机的通用安装尺寸，让这款支架可以适配同机座号范围内的多款离心泵配置。

　　侧面其中一块筋板上预留了小型吊装或者定位用的附属结构，在整机吊运时可以作为辅助受力点，也可以用来安装接地标识或者接线固定件。在实际选型配套中，这类支撑机架的高度尺寸由电机轴伸长度、联轴器长度以及泵体进口高度共同决定，模型里的轴向高度刚好留出联轴器装拆的操作空间，既不会因为机架过高导致整机重心上抬、运行稳定性下降，也不会因为高度不足出现联轴器和法兰端面干涉的问题。框架式的筋板布局在保证承载刚度的前提下，相比整体铸造的筒形支架有效降低了整体自重，材料去除集中在非承力的空缺区域，三块径向筋板的受力方向刚好对应电机运转时的径向载荷传递路径，从电机端传递下来的振动和载荷可以通过筋板直接传导到下端泵体法兰，再传递到基础底座，

　　力流路径短且没有突变截面。针对给排水、暖通循环、小型工业增压这些常见应用场景，该结构既可以配套卧式端吸离心泵，也可以经过 minor 尺寸调整后用于管道泵的中间连接段，开放式的结构也方便在后期加装联轴器防护罩，防护罩可以直接固定在法兰盘面的预留孔位上，满足 rotating 部件的安全防护要求。建模过程中所有配合面都按照实际装配公差预留了对应余量，法兰止口的配合尺寸采用间隙配合，方便现场吊装对位，螺栓孔孔径比螺栓公称直径大出装配间隙，抵消小幅度的安装错位。整个结构没有复杂的异形曲面，加工工艺性好，焊接件可以直接切割钢板拼焊，铸件也可以采用木模批量造型，适合泵厂做标准化系列件备货，覆盖常用的小型离心泵功率区间。
