废水泵内部导流叶轮腔体结构

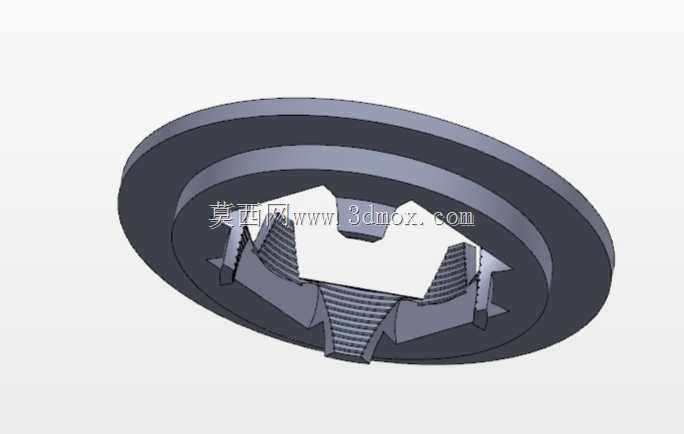

　　该结构对应废水输送设备中靠近泵腔内侧的过流核心部件，整体呈盘状环形布局，外圈为连续封闭的环形壁面，内部沿周向布置多片带曲面折角的导流叶片，中心预留轴系穿装与轮毂配合区域，主要承担废水进入叶轮后动能转换、流向引导与压力抬升的作用。在民用楼宇排水、工业污水处理、餐厨含杂废水输送等场景中，这类部件直接接触含纤维、细小颗粒的污废水，其曲面过渡、叶片间距与腔体内壁的衔接质量，会直接影响泵体运行时的通过性与水力效率。

　　从实际装配边界来看，该盘状结构的外圆环面作为与泵壳内侧配合的定位基准，建模时需保证圆环同轴度，外圈壁厚均匀，避免与泵壳装配后出现局部间隙偏差；中心区域的异形开口用于匹配轮毂或驱动轴端的连接轮廓，开口周边的加强折边承担扭矩传递过程中的载荷分散作用，叶片根部与环形底板、内侧轮毂壁面全部做一体化衔接，不存在悬空薄壁，可降低污水中杂物卡滞、长期冲蚀后局部断裂的风险。

　　设计过程中首先要匹配泵体的额定流量与扬程参数，周向叶片的数量、曲面扭转角度并非随意设定：叶片迎流面需顺着废水进入腔体的流向做平滑导入，减少流体在叶片入口处的撞击紊流，叶片背流面则控制扩散角度，避免流道突然扩张造成能量损失。考虑到废水介质中常混有布条、塑料碎屑、泥沙颗粒，流道之间的通透宽度需预留足够的过流间隙，不能照搬清水泵的窄流道设计，否则大尺寸杂质很容易卡在相邻叶片之间，造成叶轮堵转、电机过载。叶片末端与外环形内壁的连接处做圆弧过渡，既可以消除应力集中点，也能减少杂物在边角缝隙处缠绕堆积的概率。

　　结构的轴向厚度需要结合泵腔的内部安装空间校核，盘体背面通常与泵壳的密封腔或耐磨衬板相邻，建模时要预留密封件的安装余量，不能出现运动部件与固定泵壳刮擦的情况。中心配合面的尺寸公差需与轴套、锁紧件的规格匹配，若配合过松，运行时会产生径向跳动，加剧轴封磨损；若配合过紧，则会给现场拆装更换带来困难。叶片的曲面造型采用连续顺滑的曲率过渡，没有突兀的直角凸起，一方面降低流体沿壁面流动时的沿程阻力，另一方面也让冲蚀磨损在叶片表面均匀分布，避免局部区域过早被泥沙磨穿。

　　在工程应用里，这类过流部件长期处于潮湿、带弱腐蚀性的污水环境中，结构设计阶段就要兼顾壁厚的耐蚀余量，环形外圈的壁厚既要承受泵内水压带来的周向张力，也要考虑铸件或注塑成型时的工艺可行性，壁厚保持均匀可避免成型过程中出现缩孔、变形。叶片的高度沿径向随流道变化逐步调整，在靠近中心入口处叶片高度适配来流的轴向速度，向外圈延伸时逐步匹配压水腔的流道截面，让流体在整个流道内的流速变化趋于平缓，降低振动与水力噪声。

　　建模时需重点核对所有过流表面的连续性，相邻叶片之间的流道从中心到外沿保持通畅，不存在会滞留杂物的凹陷死角；环形外圆的安装基准面与中心轴孔的同轴度需要在装配层级做校验，保证整个转子部件动平衡的基础精度。该结构作为废水泵的第二部分核心组件，上接进水导流结构、下连泵体压水室，各配合面的尺寸边界完全服从整泵的装配逻辑，既满足污水介质的大通道通过要求，也通过曲面叶片的水力造型保证泵组的输送效率与运行稳定性。
